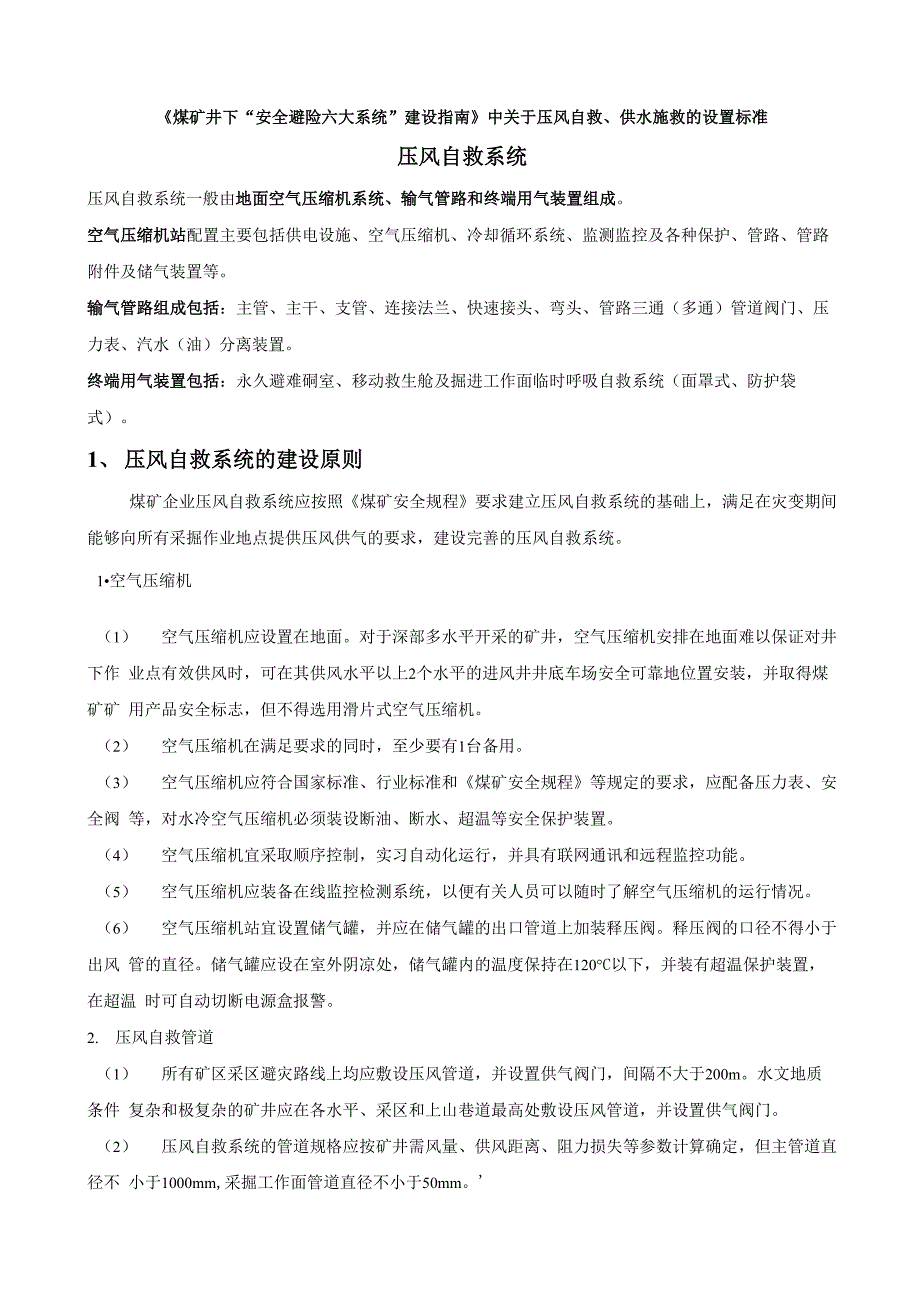

《煤矿井下“安全避险六大系统”建设指南》中关于压风自救、供水施救的设置标准压风自救系统压风自救系统一般由地面空气压缩机系统、输气管路和终端用气装置组成空气压缩机站配置主要包括供电设施、空气压缩机、冷却循环系统、监测监控及各种保护、管路、管路 附件及储气装置等输气管路组成包括：主管、主干、支管、连接法兰、快速接头、弯头、管路三通（多通）管道阀门、压 力表、汽水（油）分离装置终端用气装置包括：永久避难硐室、移动救生舱及掘进工作面临时呼吸自救系统（面罩式、防护袋式）1、 压风自救系统的建设原则煤矿企业压风自救系统应按照《煤矿安全规程》要求建立压风自救系统的基础上，满足在灾变期间 能够向所有采掘作业地点提供压风供气的要求，建设完善的压风自救系统1•空气压缩机（1） 空气压缩机应设置在地面对于深部多水平开采的矿井，空气压缩机安排在地面难以保证对井下作 业点有效供风时，可在其供风水平以上2个水平的进风井井底车场安全可靠地位置安装，并取得煤矿矿 用产品安全标志，但不得选用滑片式空气压缩机2） 空气压缩机在满足要求的同时，至少要有1台备用3） 空气压缩机应符合国家标准、行业标准和《煤矿安全规程》等规定的要求，应配备压力表、安全阀 等，对水冷空气压缩机必须装设断油、断水、超温等安全保护装置。
4） 空气压缩机宜采取顺序控制，实习自动化运行，并具有联网通讯和远程监控功能5） 空气压缩机应装备监控检测系统，以便有关人员可以随时了解空气压缩机的运行情况6） 空气压缩机站宜设置储气罐，并应在储气罐的出口管道上加装释压阀释压阀的口径不得小于出风 管的直径储气罐应设在室外阴凉处，储气罐内的温度保持在120°C以下，并装有超温保护装置，在超温 时可自动切断电源盒报警2. 压风自救管道（1） 所有矿区采区避灾路线上均应敷设压风管道，并设置供气阀门，间隔不大于200m水文地质条件 复杂和极复杂的矿井应在各水平、采区和上山巷道最高处敷设压风管道，并设置供气阀门2） 压风自救系统的管道规格应按矿井需风量、供风距离、阻力损失等参数计算确定，但主管道直径不 小于1000mm,采掘工作面管道直径不小于50mm'（3） 井下使用多套压风自救系统的应进行管道联网4) 压风管道应接入的矿井压风管道应设减压、消音、过滤装置和控制阀，压风出口压力在0.1〜0.3/MPa 之间，供风量不低于0.3m3/(min •人)，连续噪声不大于70dB5) 井下压风管道的应敷设应牢固平直，并采取保护措施，防止灾变破坏进入避难硐室和救生舱前20m 的管道应采取保护措施。
6) 主送气管路应装集水放水器在供气管路与自救装置连接处，要加装开关盒油水分离器压风自救 系统阀门应安装齐全，阀门扳手要在同一个方向，以保证系统正常使用3•压风自救装置(1) 煤与瓦斯突出矿井应在距采掘工作面25〜40m的巷道内、爆破地点、撤离人员与警戒人员所在的位 置以及回风巷有人处等地点至少设置一组压风自救装置；在长距离的掘进巷道中，应根据实际情况增加 压风自救装置的设置组数每组压风自救装置可供应5~8人使用其他矿井掘进工作面应敷设压风管道， 并设置供气阀门2) 压风自救装置应符合《矿井压风自救装置技术条件》(MT390-1995)的要求，并取得煤矿矿用产品安 ^全志3) 压风自救装置应具有减压、节流、消噪声、过滤和开关等功能，零部件的连接应牢固、可靠，不得 存在无风、漏风或自救袋破损长度超过5毫米的现象4) 压风自救装置的操作应简单、快捷、可靠避灾人员在使用压风自救装置时，应感到舒适、无刺痛 和压迫感压风自救系统适用的压风管道供气压力为0.3〜0.7兆帕；在0.3兆帕压力时，压风自救装置的 供气量应在100〜150升/分钟范围内压风自救装置工作时的噪声应小于85分贝5) 压风自救装置安装在采掘工作面巷道内的压缩空气管道上，设置在宽敞、支护良好、水沟盖板齐全、 没有杂物堆的人行道侧，人行道宽度应保持在0.5米以上，管路敷设高度应便于现场人员自救应用。
2、压风自救系统的配置与安设井下压风自救系统用风对环境的要求1•供气装置的要求压风管道供气压力为0.3〜0.7兆帕；在0.3兆帕压力时，压风自救装置的供气量应在100〜150升/分钟 范围内，应满足剧烈运动后和紧张状态下正常人吸气60〜80L/min的标准2. 管路固定的要求牢固平直，压风管路每隔3m吊挂固定一次，岩巷用金属托管配合卡子，煤巷用钢丝绳吊挂，支管不少于 一处固定，压风扳手要同一方向并且平行于巷道3. 汽水分离器安装要求在主送气管路中要装集水防水器在供气管路进入与自然系统连接处时，要加装开关，后边紧接着安装 汽水分离器4. 连接方式要求系统最好采用同时与进风巷、回风巷压风管路连接的连环方式5. 阀门的安装要求不得存在缺少阀门、阀门损坏或不起作用、无减压阀的现象，也不得存在出气量大小不一的现象进入 采掘工作面巷口的进风侧要设有总阀门6•管路材料的要求压风干管选用无缝钢管，并采取防护措施，防止因灾变二破坏7. 安装地点的要求安装地点应宽敞、支护良好、水沟盖板齐全、无杂物堆的人行道侧，人行道宽度0.8m以上，管路安装高 度为距底板0.5m压风管路应敷设至回采工作面的材料巷和运输巷、掘进顺槽，距采掘工作面25〜40m 的巷道内，爆破地点、撤离人员与警戒人员所在位置，以及回风巷道有人作业处、紧急避险硐室、采区 带式输送机和采区轨道巷最高点等地点。
地面空气压缩机站安装地点的选择(1) 选择采光良好的宽阔场所，以利于操作、保养和维修时所需的空间和照明2) 选择空气湿度低、灰尘少、空气清新而且通风良好的场所，避免水雾、酸雾、油雾、多粉尘和多纤 维的环境3) 按照GB 50029—2003《压缩空气站设计规范》的要求，压缩空气站机器间的采暖温度不宜低于15°C, 非工作机器间的温度不得低于5C4) 当空气压缩机吸气口或机组冷却风吸风口设于室内时，其室内环境温度不应大于40 Co(5) 如果坏境较差灰尘多，需加装前置过滤设备，以保证空气压缩机系统零件的使用寿命6) 在单台排气量大于或等于20m3 /min,且总安装容量大于或等于60m3 /min的压缩空气站，宜设检修 用起重设备，其起重能力应按空气压缩机组的最重部件确定7) 预留通道和保养空间，按照GB 50029—2003《压缩空气站设计规范》的要求，空气压缩机组合墙之 间的通道宽度按排气量大小在0.8〜1.5m之间选取输气管道的铺设要求1•火灾条件下管道的铺设要求(1) 能够承受高温气体，管道不会引起变形、破裂2) 管道附件与密封件能够承受高温气体，不会产生因热膨胀、燃烧引起漏风、卡死等破坏。
3) 压缩气体管道及附件具有一定的隔热性能，不会因热传导引起压缩气体温度升高自燃煤层、容易 自燃煤层的输气管道及管道铺设必须具备耐高温、隔热性能2•瓦斯爆炸、煤尘爆炸条件下管道铺设的要求(1) 能够承受巨大外部气体剧烈膨胀、冲击波等对管道及附件的破坏2) 能够承受高温气体，管道不会引起变形、破裂3) 管道及附件与密封件能够承受高温气体，不会产生因热膨胀、燃烧引起漏风、卡死等破坏4) 压缩气体管道及附件具有一定的热传导引起压缩气体温度升高所有煤矿的输气管道及管道铺设必 须具有抗冲击、耐咼温、隔热性等性能3•煤与瓦斯突出条件下管道铺设的要求(1) 能够承受煤(岩)的压砸(2) 能够承受次生灾害一一瓦斯和煤尘爆炸对管路及铺设的要求4•顶板事故条件下管道铺设的要求(1) 能够承受煤(岩)的压砸2) 管道附件经顶板岩石、煤体的压砸不会造成漏气、卡死等现象5. 裸岩巷和料石砌碹巷中管道铺设的要求(1) 管道不影响矿井运输、行人的要求2) 管道及附件尽量离开地表、水沟等，做好防腐工作6. 工字钢棚支护条件下管道铺设的要求(1) 能够承受煤(岩)的压砸2) 管道附件经顶板岩石、煤体的压砸不会造成漏气、卡死等现象。
3) 管道铺设不得影响巷道维修、人员通行及材料、原煤运输的要求7•锚杆(索)喷浆巷道中管道铺设的要求(1) 输气管道必须能够适应巷道的起伏变化2) 输气管道应在巷道低洼处安设自动排水(油)装置，能够及时排空管道中的积油、积水8. 锚网支护条件下管道铺设的要求(1) 能够承受煤(岩)的压砸2) 管道附件经顶板岩石、煤体的压砸不会造成漏气、卡死等现象3) 能够承受或消除因缩帮、底鼓等地质现象产生的应力压风自救装置的配置压风自救装置的单体数量必须满足掘进工作面作业人员每人1个，并有不低于作业人员总数的20% 余量每组压风自救装置内安装的单体自救装置个数一般为 5〜8个，每个单体自救装置耗气量100〜150L/min,所供气体中的油气含量不得大于0.0001%,每组压风自救装置的总供风量不得小于1.5m3 /min掘进距离大于500m时，必须增设1组同等数量的压风自救装置压风自救装置安装在作业地点简易壁式硐室的靠帮侧，不得影响工作面的安全通行，不受掘进机械、 爆破、人员走动等影响，壁式硐室深度不得小于06m，高度不得小于1.8 m,长度为适宜1个自救站所配 呼吸装置为宜；要求支护良好、顶板完整稳定，周边没有杂物堆放，且呼吸自救装置下面不得有无盖板 水沟或积水现象，不得有顶板淋水。
人行到宽度要保持在0.5m以上，管路安装高度距底板1.2〜1.3m 防护袋式压风自救装置安装高度一般为1〜1.2m，以方便避灾人员顺利进入防护袋，并能舒服的蹲坐在里 面面罩式压风自救装置安装高度应距底板0.5m左右便于现场人员自救和互救面罩式压风自救装置的防护罩连接软管耐压不得小于1.2MPa, —般采用折叠悬挂的方式存放供水施救系统矿井供水施救系统即消防防尘供水管道系统主要由储水池、管道系统及各类阀门组成井下供水施救系统主要由管路输送系统和饮水装置管路输送系统主要由各种不同管径的管道、阀门、增减压装置、压力表、流量表、三通阀门等组成，还 必须配备符合国家标准的消防接头饮水装置主要是营养液入口和饮水终端装置供水施救系统的建设原则1、 煤矿企业必须结合自身安全避险的需求，建设完善供水施救系统2、 供水水源应引自消防水池或专用水池有井下水源的，井下水源应与地面供水管网形成系统地面 水池应采取防冻和防护措3、 所有矿井采区避灾路线上应敷设供水管路，压风自救装置处和供压气阀门附近应安装供水阀门1) 供水施救系统应能在紧急情况下为避险人员供水、输送营养液提供条件2) 需减压的井下管道宜采用减压阀降低下游管道的压力，在减压阀前的管道上应设过滤器。
4、 矿井供水管路应接入紧急避险设施，并设置供水阀，水量和水压应满足额定数量人员避险时的需要, 接入避难硐室和救生舱前的20米供水管路要采取保护措施5、 供水施救系统应有完善的监测监控系统，保证供水施救系统的可靠性根据煤矿安全规程和矿井设计规范的要求，应根据技术经济比较确定建立地面储水池、井下储水池或同 时采用地面和井下两储水池储水池的最小容积应能经常保持200m3的储水量，并应有消防用水不作他 用的技术措施井下防尘用水的调节储存量，应按最大小时用水总水量的2h计算一且发生火灾，专用 井下供水施救储水池的出水管能够自动地由平时出水状态切换成消防时的出水状态如果井下储水池与 地面其他水池合建时，除要消除负压影响外，还应保证上述要求的实施2)用水量：a井下消防用水量包括消火栓用水量、自动喷水灭火装置用水量。
