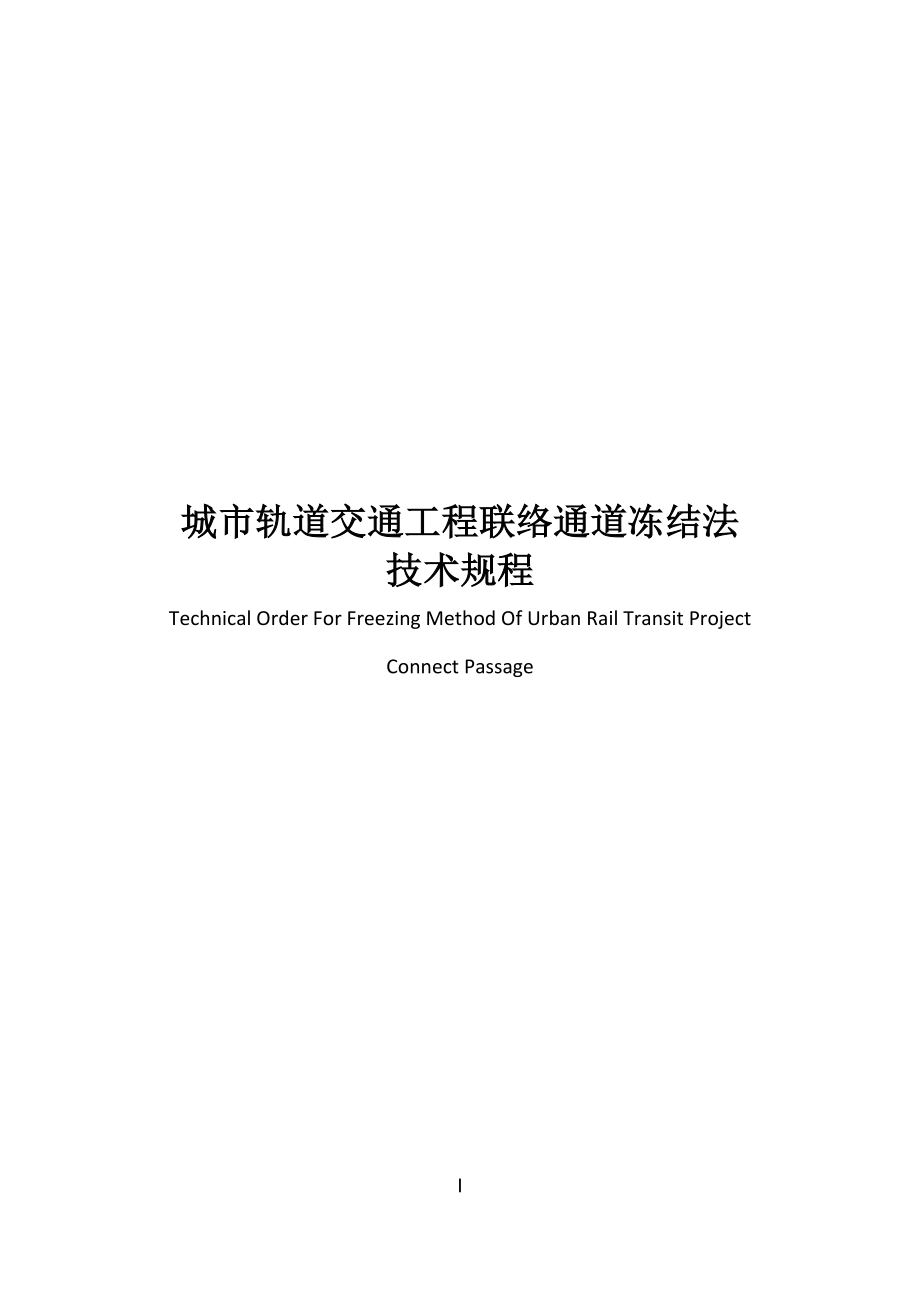

城市轨道交通工程联络通道冻结法技术规程Technical Order For Freezing Method Of Urban Rail Transit Project Connect Passage目 录1 总 则 12 术 语 23 基本规定 84 复合地层冻结设计 104.1 一般规定 104.2 冻结壁设计 134.3 冻结孔设计 184.4 初衬设计 194.5 预应力支架设计 194.6 防护门设计 204.7 保温设计 204.8 冷冻站设计 214.9供电 265 复合地层冻结施工 285.1 一般规定 285.2 冻结孔施工 285.3 冻结管安装 315.4 供液管安装 325.5 冷冻站安装 325.6 冷冻站运转 345.7 冻结壁检测与判定 355.8 冷冻站停冻与拆除 376 开挖与结构施工 386.1 一般规定 386.2 预应力支架及防护门安设 386.3 开挖准备及试挖 396.4 开挖 406.5 初期支护 416.6 防水施工 436.7 永久结构施工 436.8 冻结孔充填与封堵 456.9 充填与融沉注浆 456.10 应急管理 476.11 冻结过程管理 496.12 风险控制管理 506.13 安全与绿色施工 527 工程监测 557.1 一般规定 557.2 监测内容 557.3 监控要求 557.4信息化施工 588 工程验收 618.1 一般规定 618.2 冻结钻孔验收 618.3 冻结器及供液管安装验收 628.4 冷冻站安装安装验收 628.5 制冷工程验收 638.6 初期支护验收 648.7 防水层验收 648.8 永久结构、成品验收 658.9 技术档案 65附表A 钻孔施工原始记录表 68附表B 钻孔冻结管打压原始记录表 69附表C 冷冻站运转记录表 70附表D 冻结钻孔分项工程质量验收记录 71附表E 冻结器及供液管安装分项工程质量验收记录 72附表F 冷冻站安装分项工程验收记录 73附表G 制冷分项工程质量验收记录 74附表H 冻结分部工程质量验收记录 75本规范用词说明 76引用标准名录 77附：条 文 说 明 78IIIContents1 General Rule 12 Terms 23 Basic Provisions 84 Freezing Design of Composite Formation 104.1 General Rule 104.2 Basic Data 114.3 Site Preparation 125 Freezing Design of Composite Formation 135.1 General Rule 135.2 Freezing Wall Design 155.3 Freezing Hole Design 195.4 Primary Lining Design 205.5 Design of Prestressed Support 215.6 Protection Door Design 215.7 Insulation Design 225.8 Freezing Station Design 225.9 Power Supply System 276 Freezing Construction of Composite Formation 296.1 General Rule 296.2 Freezing Hole Construction 296.3 Freezing Pipe Installation 326.4 Installation of Liquid Supply Pipe 336.5 Freezing Station Installation 336.6 Refrigerating Station Running 346.7 Freezing Wall Detection And Determination 366.8 Freezing And Dismantling of Refrigerating Station 387 Excavation and Structure Construction 397.1 General Rule 397.2 Prestressed Support and Protective Door 397.3 Excavation Preparation and Trial Excavation 407.4 Excavation 417.5 Lining Construction 427.6 Waterproof Construction 447.7 Permanent Structure Construction 447.8 Freezing Hole Filling and Plugging 457.9 Filling and Thawing Grouting 467.10 Emergency Management 477.11 Freezing Process Management 507.12 Risk Control Management 517.13 Safe and Green Construction 538 Engineering Monitoring 558.1 General Rule 558.2 Monitoring Content 558.3 Monitoring Requirements 558.4 Information-based Construction 589 Engineering Check 619.1 General Rule 619.2 Freezing Hole Check 619.3 Freezing Pipe and Liquid Supply Pipe Installation Check 629.4 Freezing Station Check 629.5 Refrigeration Engineering Check 639.6 Initial Support Check 649.7 Waterproof Layer Acceptance 649.8 Permanent Structure, Finished Product Acceptance 649.9 Technical File 64Appendix A Borehole Construction Record 67Appendix B Drill Down Original Record 68Appendix C Operation Chart of Refrigerating Station 69Appendix D Quality Check Records of Freezing Hole 70Appendix E Quality Check Records of Freezing Pipe And Liquid Supply Pipe Installation 71Appendix F Check Records of Freezing Station 72Appendix G Quality Check Records of Refrigeration Engineering 72Appendix H Quality Check Records of Freezing Engineering 73The Specification Specifies 74Quotation Standard List 76981 总 则1.0.1 为加强城市轨道交通工程联络通道冻结法设计、施工管理，统一城市轨道交通工程联络通道冻结法施工技术及质量验收标准，确保施工过程的工程环境安全和工程质量，特制定本规范。
1.0.2 本规范适用于以氯化钙盐溶液（简称盐水）为冷媒剂制冷系统的城市轨道交通工程联络通道冻结法设计与施工及工程质量验收1.0.3 城市轨道交通工程联络通道冻结设计、施工合同和工程技术文件对施工质量的要求应符合本规范的规定1.0.4 城市轨道交通工程联络通道的冻结设计、施工应推广应用先进成熟的新工艺、新技术、新设备、新材料1.0.5 城市轨道交通工程联络通道冻结法施工除应符合本规范外，尚应符合国家和行业有关标准的规定 2 术 语2.0.1 城市轨道交通工程联络通道 Urban rail transit project connect passage城市轨道交通工程联络通道，简称联络通道，是城市轨道交通工程隧道之间设置的横向逃生通道通道及泵站具有紧急疏散和汇集、排放区间积水的双重功能本规范中的联络通道是通道和泵站的统称2.0.2 冻结法 freezing method施工地下构筑物之前，用人工冻结的方法，对拟建构筑物周围含水地层进行冻结加固，形成具有临时承载和隔水作用的围护结构-冻结壁，在冻结壁的保护下进行地下构筑物施工的一种方法2.0.3 复合地层 Composite formation 在地下工程开挖断面范围内和开挖延伸方向上，由两种或两种以上不同地层组成，且这些地层的岩土力学、工程地质和水文地质等特征相差悬殊的组合地层。
2.0.4 风化岩 Weathered rock岩石在太阳辐射、大气、水和生物作用下出现破碎、疏松及矿物成分发生变化的现象风化岩划分为未风化岩、微风化岩、中等风化岩、强风化岩、全风化岩与残积土1 未风化：岩质新鲜偶见风化痕迹2 微风化：结构基本未变，仅节理面有渲染或略有变色，有少量风化裂隙3 中风化：结构部分破坏，沿节理面有次生矿物，有风化裂隙发育，岩体被切割成岩块4 强风化：结构大部分破坏，矿物成分显著变化，风化裂隙发育，岩体破碎5 全风化：结构基本破坏，但尚可辨认，有残余结构强度2.0.5 残积土 Residual soil是岩石风化后未被搬运而残留在原地的松散岩屑和土形成的堆积物，该风化层称为残积层残积层向上逐渐过渡为土壤层，向下逐渐过渡为半风化岩石的弱风化层，残积土从地表向深处颗粒由细变粗土壤层、残积层和风化岩层形成完整的风化壳2.0.6 软土 soft soil一般是指天然含水量大、压缩性高、承载力低和抗剪强度很低的呈软塑～流塑状态的黏性土软土是一类土的总称，并非指某一种特定的土，工程上常将软土细分为软黏性土、淤泥质土、淤泥、泥炭质土和泥炭等具有天然含水量高、天 然孔隙比大、压缩性高、抗剪强度低、固结系数小、固结时间长、 灵敏度高、扰动性大、透水性差、土层层状分布复杂、各层之间物 理力学性质相差较大等特点。
2.0.7 淤泥 mud在静水和缓慢的流水环境中沉积并含有机质的细粒土其天然含水量大于液限，天然孔隙比大于等于1.5当天然孔隙比小于1.5而大于等于1.0时。
