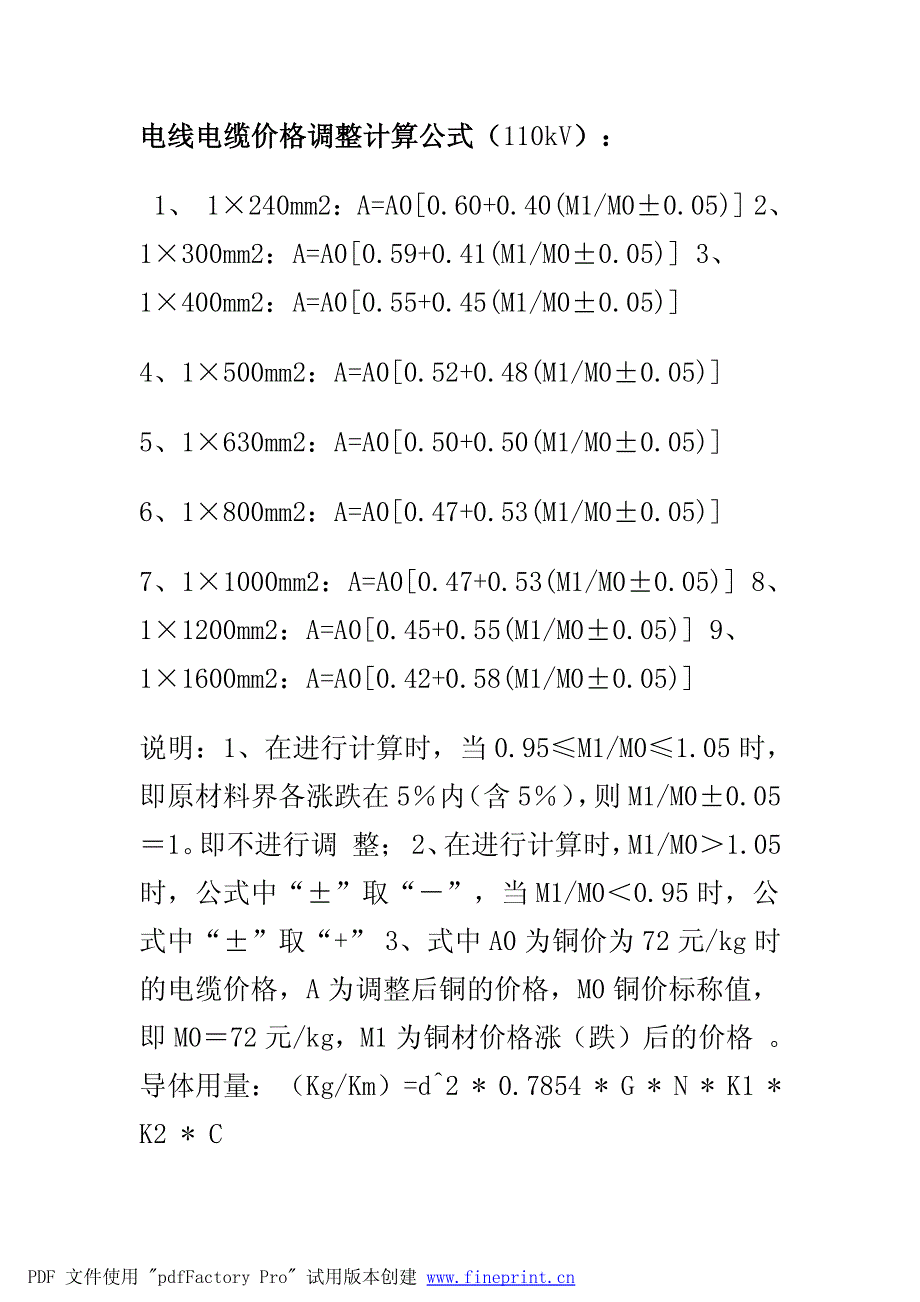

电线电缆价格调整计算公式（电线电缆价格调整计算公式（110kV）：）： 1、 1×240mm2：A=A0[0.60+0.40(M1/M0±0.05)] 2、1×300mm2：A=A0[0.59+0.41(M1/M0±0.05)] 3、1×400mm2：A=A0[0.55+0.45(M1/M0±0.05)] 4、1×500mm2：A=A0[0.52+0.48(M1/M0±0.05)] 5、1×630mm2：A=A0[0.50+0.50(M1/M0±0.05)] 6、1×800mm2：A=A0[0.47+0.53(M1/M0±0.05)] 7、1×1000mm2：A=A0[0.47+0.53(M1/M0±0.05)] 8、1×1200mm2：A=A0[0.45+0.55(M1/M0±0.05)] 9、1×1600mm2：A=A0[0.42+0.58(M1/M0±0.05)] 说明：1、在进行计算时，当 0.95≤M1/M0≤1.05 时，即原材料界各涨跌在 5％内 （含 5％） ， 则 M1/M0±0.05＝1 即不进行调 整； 2、 在进行计算时， M1/M0＞1.05时，公式中“±”取“－”，当 M1/M0＜0.95 时，公式中“±”取“+” 3、式中 A0 为铜价为 72 元/kg 时的电缆价格，A 为调整后铜的价格，M0 铜价标称值，即 M0＝72 元/kg，M1 为铜材价格涨（跌）后的价格 。
导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C PDF 文件使用 “pdfFactory Pro“ 试用版本创建 d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重 4包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径 N=条数 G=比重 Z=绞入率 6编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T d=编织铜线径 T=锭数 N=每锭条数 G=铜比重 比重： 铜-8.89； 银-10.50； 铝-2.70； 锌-7.05； 镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PDF 文件使用 “pdfFactory Pro“ 试用版本创建 PVC-1.45； LDPE-0.92； HDPE-0.96； PEF （发泡） -0.65；FRPE-1.7；Teflon（FEP） 2.2； Nylon-0.97；PP-0.97；PU-1.21 棉布带-0.55；PP 绳-0.55；棉纱线-0.48 （均为假比重）电线截面公式[пD*D/4]*N ...2...电线电缆材料用量计算公式电线电缆材料用量计算公式 铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km 如 120 平方毫米计算：120*8.89=1066.8kg/km 1。
导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 PDF 文件使用 “pdfFactory Pro“ 试用版本创建 2绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重 4包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) ...3...导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、 冷却条件、 敷设条件来确定的 一般铜导线的安全载流量为 5~8A/mm2，铝导线的安全载流量为 3~5A/mm2 一般铜导线的安全载流量为 5~8A/mm2， 铝导线的安全载流量为 3~5A/mm2。
如：PDF 文件使用 “pdfFactory Pro“ 试用版本创建 2.5 mm2 BVV 铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值 4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值 5~8A/mm2，计算出所选取铜导线截面积 S 的上下范围： S==0.125 I ~0.2 I （mm2） S-----铜导线截面积（mm2） I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载 对于电阻性负载的计算公式： P=UI 对于日光灯负载的计算公式： P=UIcosф， 其中日光灯负载的功率因数 cosф=0.5 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数 cosф 取0.8 也就是说如果一个家庭所有用电器加上总功率为6000 瓦，则最大电流是 I=P/Ucosф=6000/220*0.8=34(A) 但是， 一般情况下，家里的电器不可能同时使用， 所以加上一个公用系数，公用系数一般 0.5所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为 17A。
则总闸空气开关不能使用 16A，应该用大于 17A 的 PDF 文件使用 “pdfFactory Pro“ 试用版本创建 估算口诀： 二点五下乘以九，往上减一顺号走 三十五乘三点五，双双成组减点五 条件有变加折算，高温九折铜升级 穿管根数二三四，八七六折满载流 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得由表 5 3 可以看出：倍数随截面的增大而减小 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的 9 倍 如 2． 5mm’导线， 载流量为 2． 5×9＝22．5(A)从 4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减 l，即4×8、6×7、10×6、16×5、25×4 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的 3． 5 倍， 即 35×3． 5＝122．5(A)从 50mm’及以上的导线，其载流量与PDF 文件使用 “pdfFactory Pro“ 试用版本创建 截面数之间的倍数关系变为两个两个线号成一组，倍数依次减 0．5。
即 50、70mm’导线的载流量为截面数的 3 倍； 95、 120mm”导线载流量是其截面积数的 2． 5倍，依次类推 “条件有变加折算，高温九折铜升级”上述口诀是铝芯绝缘线、明敷在环境温度 25℃的条件下而定的若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量如 16mm’铜线的载流量，可按 25mm2 铝线计算缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径 N=条数 G=比重 Z=绞入率 ...4...电线电缆常用计算公式 1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于 1.4mm，多芯电缆的标称厚度应不小于 1.8mm） 2.测量护套厚度： 护套厚度＝(挤护套后的周长—PDF 文件使用 “pdfFactory Pro“ 试用版本创建 挤护套前的周长)/2π 或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.1592 3.绝缘厚度最薄点：标称值×90%-0.1 4.单芯护套最薄点：标称值×85%-0.1 5.多芯护套最薄点：标称值×80%-0.2 6.钢丝铠装：根数= π×(内护套外径+钢丝直径)÷(钢丝直径×λ) 重量=π×钢丝直径 2×ρ×L×根数×λ 7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ 8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K) 9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K) 其中:K 为重叠率或间隙率，如为重叠，则是 1-K；如为间隙，则是 1+K ρ 为材料比重；L 为电缆长度；λ 绞入系数。
护套的标称厚度＝挤出护套前的假设外径×0.035+1mm （符合电力电缆,单芯电缆护套的标PDF 文件使用 “pdfFactory Pro“ 试用版本创建 称厚度应不小于 1.4mm，多芯电缆的标称厚度应不小于 1.8mm） 6编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T d=编织铜线径 T=锭数 N=每锭条数 G=铜比重 比重： 铜-8.89； 银-10.50； 铝-2.70； 锌-7.05； 镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45； LDPE-0.92； HDPE-0.96； PEF （发泡） -0.65；FRPE-1.7；Teflon（FEP） 2.2； Nylon-0.97；PP-0.97；PU-1.21 棉布带-0.55；PP 绳-0.55；棉纱线-0.48....5...制造电线常用的计算公式 一、模具选用计算公式 绞合外径＝条数开平方×单支直径×1.155 注：3C 绞合外径＝单支直径×2.1547； 4C 绞合外径＝单支直径×2.414 PDF 文件使用 “pdfFactory Pro“ 试用版本创建 5C 绞合外径＝单支直径×2.7；6C、7C 绞合外径＝单支直径×3。
绞距＝绞合外径×25； 内模尺寸选用: 单支线内模尺寸＝绞合外径＋（0.05∽0.2）； 排线内模尺寸＝[绞合外径＋（0.05∽0.2）] ×[N 根单根 OD 之和÷N＋（0.05∽0.2）] 外模尺寸选用: 单支线外模尺寸＝完成外径＋（0.05∽0.4）； 排线外模尺寸＝[完成外径＋（0.05∽0.2）] ×[完成宽度＋（0.1∽0.6）]; 套管外模尺寸＝（内模套管壁。
