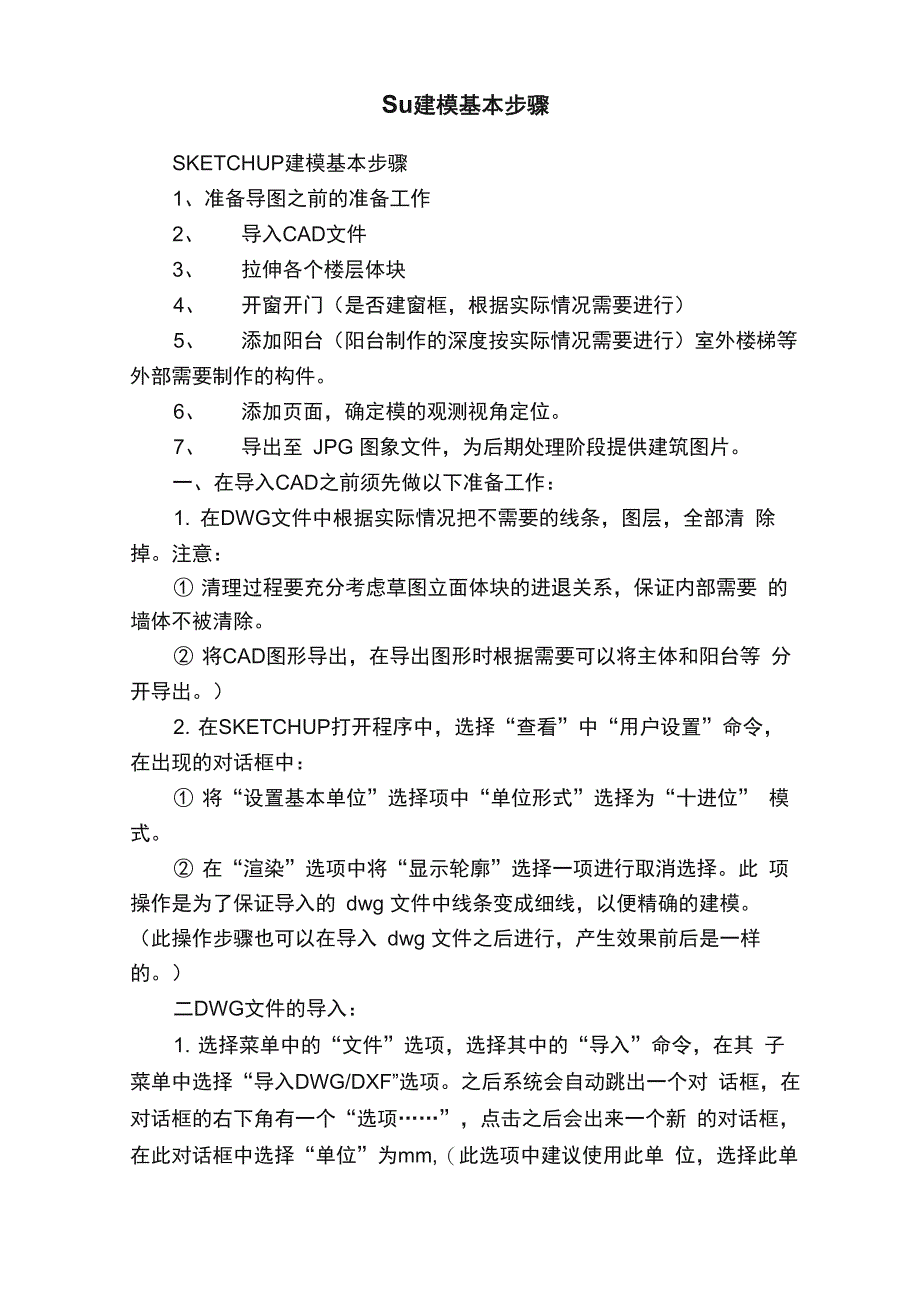

Su建模基本步骤SKETCHUP建模基本步骤1、准备导图之前的准备工作2、 导入CAD文件3、 拉伸各个楼层体块4、 开窗开门（是否建窗框，根据实际情况需要进行）5、 添加阳台（阳台制作的深度按实际情况需要进行）室外楼梯等 外部需要制作的构件6、 添加页面，确定模的观测视角定位7、 导出至 JPG 图象文件，为后期处理阶段提供建筑图片一、在导入CAD之前须先做以下准备工作：1. 在DWG文件中根据实际情况把不需要的线条，图层，全部清 除掉注意：① 清理过程要充分考虑草图立面体块的进退关系，保证内部需要 的墙体不被清除② 将CAD图形导出，在导出图形时根据需要可以将主体和阳台等 分开导出2. 在SKETCHUP打开程序中，选择“查看”中“用户设置”命令， 在出现的对话框中：① 将“设置基本单位”选择项中“单位形式”选择为“十进位” 模式② 在“渲染”选项中将“显示轮廓”选择一项进行取消选择此 项操作是为了保证导入的 dwg 文件中线条变成细线，以便精确的建模 （此操作步骤也可以在导入 dwg 文件之后进行，产生效果前后是一样 的二DWG文件的导入：1. 选择菜单中的“文件”选项，选择其中的“导入”命令，在其 子菜单中选择“导入DWG/DXF”选项。
之后系统会自动跳出一个对 话框，在对话框的右下角有一个“选项……”，点击之后会出来一个新 的对话框，在此对话框中选择“单位”为mm,（此选项中建议使用此单 位，选择此单位是为了保证导入sketchup的cad图与cad中的图比 例保持 1：1，这样在建模型中就可以保证在由平面生成立体的时候， 高度按照实际尺寸来进行拉伸2. 然后选择要导入的dwg图文件选择“导入”命令cad图自动 导入sketchup中三、模型的建立：㈠、导入sketchup中的cad图的处理：1. 将导入sketchup中的cad图进行编组A,B,C,D......（各层平面分 别编组，如有导入的立面，立面也要进行分别编组）2. 将A,B,C,D……copy —个A',B',C',D'……，作为参照放在 第一次编组 A,B,C,D..旁以便在建模型时候遇到有疑难的形状或 者是不容易做的图形的时候，将此组A',B',C',D'……炸开，从中 选择所需要的部分进行拉伸，将拉伸后所形成体块放入主体模型 中㈡、sketchup模型的建造：1. 墙体制作在A,B,C,D……上建立模型，充分利用矩形命令在平面上形成平面 闭合图形（平面只要是闭合的，闭合部分内部就自动带有—种填充颜 色，）以便进行拉伸平面生成立体。
［面A （—层平面）只是起到建模 尺寸定位衡量的作用］ 在体块拉伸高度时候，在建模型界面右下侧数 据框中可以输入相应的高度，要注意将建立的模型按照实际需要进行 清楚的编组如果没有特殊情况—般方法都是分层拉伸，之后建立组 块，将建好的各个层组块进行上下拼接形成建筑的主体2. 窗户制作 墙体拉伸可以不先不考虑窗洞的问题，在体块墙体拉伸完毕之后，再在墙面上开窗洞，开窗洞的方法不—，我习惯的是用把墙体边缘线 偏移至应该开窗洞边缘，上下左右各—条a,b ,c,d,，之后将a,b ,c,d,四条线条中两端多余部分删除，选中墙 面上a,b ,c,d四条线段围合成的区域，向建筑内部进行推拉命令（推拉 深度与当面墙体的墙体厚度一样窗框的制作在立面中运用矩形命 令形成闭和窗框平面，之后对其进行拉伸，形成窗户，并将其编成组3. 玻璃制作在不同退进关系的墙面上的窗户单独制作玻璃，并和相对 应的窗框组组合成一个新的组合，以便移动和管理，（可以做成一个 层来进行管理）如果是多层的模型，且上下层玻璃在竖直方向上在 同一面上，则可以采用顶层至底层通长制作一块大玻璃来表示（这样 有利于此种情况下玻璃的管理）4. 台阶制作台阶的制作，建议在一层建模结束后建造，台阶（或 室外楼梯）建成后将其作成一个组件，并将其放在相应的位置。
5. 阳台的制作阳台的制作要和整体建筑的制作分开进行，并制作 成组，以保证阳台是一个独立的体块组合，以便日后修改模型完成 之后，观察整体是否存在错误的地方，如果改动的地方可以在 PHTOSHOP 中改动，那么也可以在导入图片之后运用 phtosho 对错 误进行修整四、材质的贴制：打开“查看”中的“材质查看浏览器”，如果我们需要把一个材 质应用到模型中，那么我们就要将那种材质的图片掉入我们的 sketchup 材质库中方法：在“材质查看浏览器”对话框中选择“创建”按钮在跳 出的“添加材质混合”对话框中，勾选“使用贴图”选项，系统会自 动跳出一个“选择图象”对话框，从中找到你要应用的那种材质的图 片之后，点击“打开”，在此后自动跳出的文件夹中选择“添加”命 令此时关闭此对话框，在“材质查看浏览器”中“模型中”将回显 示出刚才添加的材质点击此材质的图案，之后点击你所要附材质的 模型，材质会自动附加在模型上如果要对模型中显示的材质的比例 进行调整，那么只需点击“材质查看浏览器”中的模型中的该材质图 案，之后在跳出的对话框中，选择文件夹图标右侧的“锁头”标志的 右面的左右扩展和上下扩展命令，在其中数据区间输入比例，同时在 调整的同时可以看到在模型中附加的该材质的比例关系变化。
五、页面的添加：1. 页面的添加方法：在sketchup应用程序中选择“页面”，点击 其中的“添加页面”命令，对页面进行添加2. 选择适合的角度透视效果，作为一个页面（一张图片）要出 另外一个角度的透视效果时，需要添加新的页面在对每一个页面如 果作出角度或者阴影等的调整后产生新的效果时候，应该对其进行“页面更新”，否则此页面将不会在该页面中保存所做的相应改动页面更新命令在此页面标题上点鼠标右键，会出现下拉菜单，从 其中选择更新命令既可接下来将要对模型进行相机角度效果的调整六、 相机角度的设置：设置步骤：1. 先将“查看”中的“透视显示”选项处于取消选择状态，使模 型视图变成顶视图2. 选择“查看”中的“相机位置”选项，之后在顶视图中点击相 机所处在的位置，点住鼠标向所看的方向拉伸，至适当的位置后，此 时放开鼠标，系统会自动产生操作者设置后的效果，然后输入视线的 高度（人站立视线高度大约是1650mm ），在“查看”中选择“透视 显示”所选择的模型会自动出现设置的透视效果，视角调制结束，接 下来是阴影的设置七、 阴影的设置：1. 在“查看”中找到“阴影”选项，点击后会出现“太阳光与阴 影选项”对话框。
勾选“启用阴影”其下面的“表面”“地面”选 项中的选择是按照实际情况来进行的我们可以根据具体的需要来进 行勾选2. 关于“日期/时间”，我们可根据阴影光线的审美需要来适当的 调整，总之原则是使光线打在建筑上产生良好的光影效果，为建筑本 身服务3. 关于明暗关系的调整，我们可以选择下面的“扩散”与“环境 选项，拉伸滑动条来进行调整变化阴影设置的工具条在“查 看”>>“工具”>>“阴影”）注意：在不需要阴影效果对建筑进行调整时，最好将阴影显示关掉，以便提高运行速度八、 sketchup导出至图象文件：选择标题栏中“文件”>> 导出>>图象，系统自动跳出对话框 （导出图象），在对话框中可以选择自己导出图象要保存位置，以及 要保存的文件类型，还可以选择“选项”按钮，在跳出的“***导出图 象”对话框中选择适当的分辨率和图象质量，点击确定按钮之后点 击导出，图象会以设置的格式自动保存到你要保存的地方九、 图象的打印：用鼠标右键点击图象，选择“用 ACDSEED 打印”选项，系统会 跳出打印对话框，可以从中选择打印机，点击“属性”按钮，会出现 打印机属性对话框，在其中可以设置纸张大小和预打印图片在纸张上 显示的方向。
可以根据需要进行设置，预览，可以进行打印十、提醒：在拉伸体块时候，注意时刻要清除一个面上不必要的多余的线条 （在清除线条时，要注意必须进入该线条（或是模型其中一个组建） 所对应的相应组件中方可对其进行编辑修改，删除另外应该注意所 删除的线条不要对模型造成任何不良的影响，例如少面变形等等现 象）如果线条清除之后会对整个模型造成不良影响，而该线条又是 整体中不需要的累赘线条，那么可以采用将该线条在其组块中隐藏起 来的方法，使此线条不显示出来如果所隐藏的 E 是一个组件的次级组件（或次级组件中的东西）， 那么对其进行隐藏之后，若要显示此组件的时候，同样必须进入 E 所 对应的相应组件中去更改显示否则将无法显示该组建sketchup 技巧小结1、选择的时候，双击一个单独的面可以同时选中这个面和组成这 个面的线2、两次双击物体上的一个面，可以选择整个物体的面和线3、使用漫游命令和相机命令的时候，可以在右下角的输入框里面 输入视线的高度4、使用动态缩放命令的时候，可以输入数字+ deg （例：60deg ）来调整相机视角5、 使用动态缩放命令的时候，可以输入数字+ mm （例：35mm ） 来调整相机焦距6、 把物体做成组群或者组件，可以在右键菜单里面的沿轴镜相里 面选择镜相方式7、 选择物体，用比例缩放命令，选择缩放方向以后输入-1 ，可以 镜相物体8、 利用推拉命令一次 ,下次运用推拉命令时双击可重复上次的尺 寸9、 选择物体时按住Ctrl可以增加选择，按住shift可以加减选择，同 时按住Ctrl和shift为减选择10、 shift+鼠标中键为pan功能11、 当锁定一个方向时（如平行，极轴等）按住shift可保持这个锁定12、 选择状态下单击物体是选线或面双击是线和面而三击可以选 体选择物体后按住CTRL用移动复制命令可以直接复制物体而如果该物 体已经做成组的话复制出来的物体依然在同一组里使用橡皮檫只能删 除线而不能删除面所以如果要删除一个面上杂乱的线用橡皮檫要比框 选物体后用DEL命令方便13、 滚轮+左键全按是 pan 哦，注意先按滚轮，在按左键。
14、 在复制移动（按CTRL复制）后输入x/的数值时，如输入5/ 则两物体之间出现4个物体，如输入4/则两物体之间出现3个物体， 阵列也一样！15、 在导出cad时有一个选项（options，在save/cancel键下 方），进入其中并选择边线（edges ）和面（faces ），导出后就线和 面都有了16、 查看--显示隐藏组件，快捷键是shift+acrtl+A全选，同时 按住Shift和ctrl点击不想隐藏的物体再按隐藏的快捷键就可以了17、 SK -技巧-空间分割，用画直线的工具在一表面停留（不要 点击鼠标），按住 SHIFT 键，移动鼠标，会有一条平行于此表面的辅 助线（虚线）出现，用来画空间分割是一个很好的方法18、 su的捕捉就好象cad里面的极轴，就是比如当你移动一个物 体的时候，大致的移动方向接近某个轴方向的时候，会自动捕捉，分 别显示红绿蓝三色辅助线，当然画线等等操作的时候也是同样的19、 快捷键在窗口-系统属性-快捷键里面可以设置20、 在确定方向以后，可以点住SHIFT键来锁定方向21、 缩放视图的时候按住shift可变为广角镜头22、 在一个新的面上双击可以重复上次拉伸的尺寸。
23、 用右键点取面可以让视图或者坐标轴对齐到这个面24、 设置－渲染－边线－使用轴的颜色，可以查看模型的面是否 出现问题25、 要实现多重复制物体时，将复制物体拖出设定的距离在信息 栏输入数值＋小键盘的*号可实现再制26、 按住shift同时使用删除可以隐藏边线27、 在选择物体时从右向左拖拉选择框可以选择与视图交*的所有 物体28、 3。
