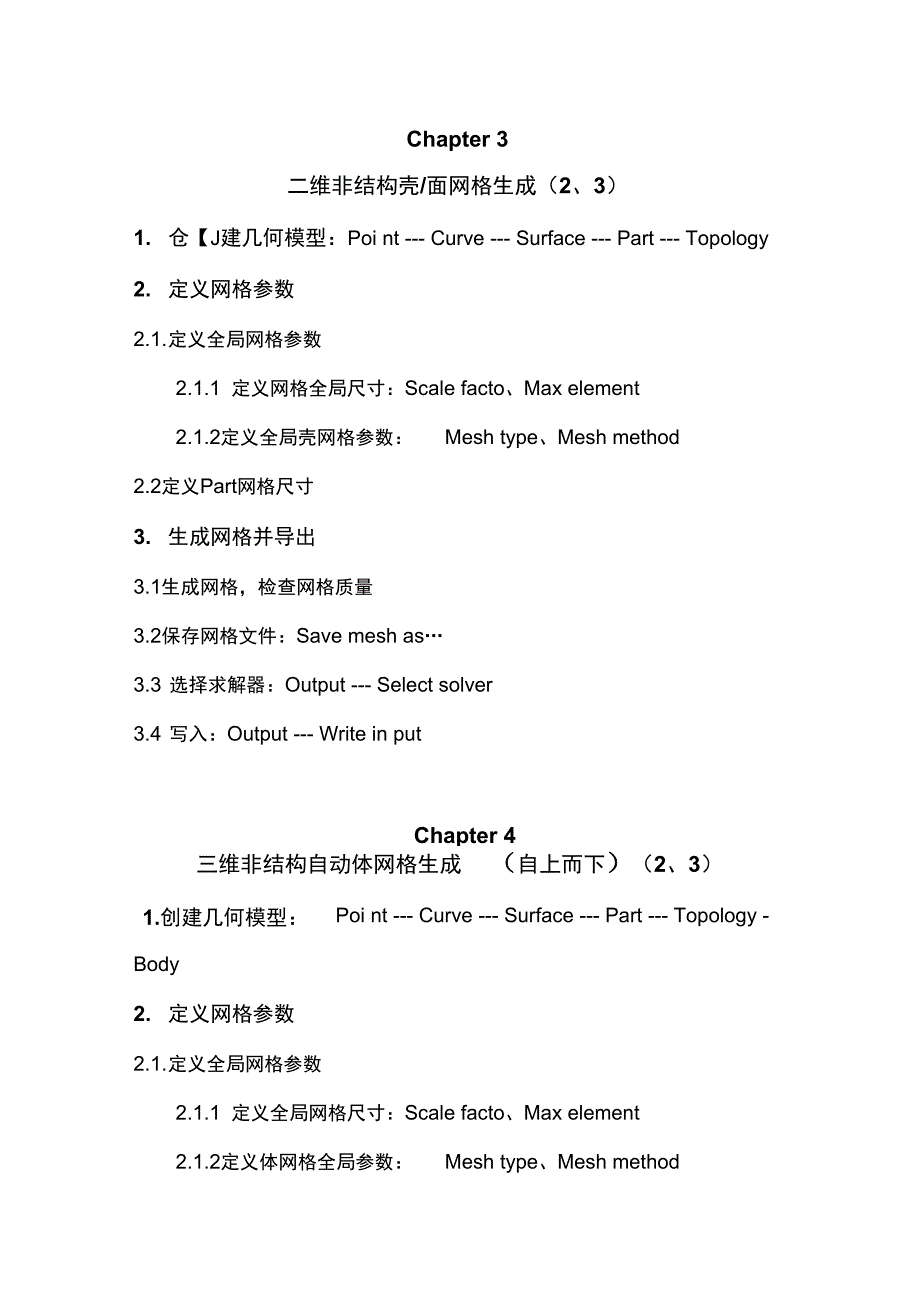

Chapter 3二维非结构壳/面网格生成（2、3）1. 仓【J建几何模型：Poi nt --- Curve --- Surface --- Part --- Topology2. 定义网格参数2.1. 定义全局网格参数2.1.1 定义网格全局尺寸：Scale facto、Max element2.1.2定义全局壳网格参数： Mesh type、Mesh method2.2定义Part网格尺寸3. 生成网格并导出3.1生成网格，检查网格质量3.2保存网格文件：Save mesh as…3.3 选择求解器：Output --- Select solver3.4 写入：Output --- Write in putChapter 4三维非结构自动体网格生成 （自上而下）（2、3）1.创建几何模型：Poi nt --- Curve --- Surface --- Part --- Topology -Body2. 定义网格参数2.1. 定义全局网格参数2.1.1 定义全局网格尺寸：Scale facto、Max element2.1.2定义体网格全局参数： Mesh type、Mesh method2.1.3 定义棱柱网格全局参数： Grow Law、Initial height、Ratio、No.2.2定义Part网格尺寸3. 生成网格并导出3.1生成网格，检查网格质量3.2 保存网格文件：Save mesh as --*.uns3.3 选择求解器：Output --- Select solver3.4 写入：Output --- Write in put三维非结构自动体网格生成 （自下而上）（4）首先导入壳网格，在壳网格的基础上拉伸生成棱柱体网格， 再填 充棱柱体网格和远场边界之间的空隙。
壳网格---棱柱体网格---体网 格）1. 创建（导入）几何模型2. 创建生成（导入）壳网格3. 生成棱柱体网格3.1定义棱柱网格参数：Growth law、Initial height、Ratio、No.、New volume part （表征 体网格的材料，相当于自上而下中的 body）3.2指定生成棱柱边界层的Surface （定义Part网格尺寸）3.3 生成棱柱体网格：Mesh --- Compute mesh --- Prism mesh4. 生成棱柱网格与远场边界之间的体网格4.1定义加密区4.1.1创建所需的Point4.1.2 创建加密区 Mesh --- Create mesh density:Name、Size Ratio、Width、from (point)依次选择所需point，中键确认4.2 生成体网格 Mesh --- compute mesh --- volume meshMesh type、mesh method(Quick(Delaunary)、volume Part n ame (in herited)) in put ( existi ng mesh) Compute5. 导出网格5.1保存网格文件：Save mesh as…*uns5.2 选择求解器：Output --- Select solver5.3 写入：Output --- Write in putChapter 5二维结构网格生成1. 导入（创建）几何模型：Point --- Curve --- Surface --- Part-删除多 余curve （若point之间本存，在生成 surface时采用form 4 points法，则会同时生成surface的边界线curve,和原有curve叠 加重合，产生多余，需删除，eg.5.3）2. 仓U建 block2.1. 分析几何模型，得到拓扑结构22创建整体blockblock ing --- create blockPart （block的名称，表征相应材料特性）、Type23 划分 block24 创建O-block （如有需要）2.5. 删除无用的block3. 建立映射关系3.1. 创建point到vertex的映射Blocki ng --- Associate --- Associate vertexEn tity（poi nt）V1--P1 —••••-_-V--Pi —_- Vn--Pn3.2. 创建curve到edge的映射Blocki ng --- Associate --- Associate Edge to CurveEi —中— C —中4. 定义网格节点数Icem为基于Block生成网格的：首先生成 block网格，然后依托映射关系将 block网格节点坐标计算生成 Geometry网格坐标，故在Icem中需定义EDGE的节点数来定义 网格节点。
平行的 Edge具有相同的节点数Block ing --- Pre-mesh params --- Edge paramsEdge Mesh Law（节点分布方法，BiGeometric）、Node（节点数）、Spacingl Spacing2 （若=0,表示网格边界不加密）Ratiol、ratio2若对边”平行” 勾选Copy Parameters5. 保存 Block文件：File --- Blocking ---Save Blocking As *：blk6. 生成并导出网格6.1.勾选模型树 Blocking---Pre-mesh YES 生成了 BLOCK网格62 检查网格质量：Blocking---Pre-mesh Quality Histograms63保存网格右击树 Blocking---pre-mesh选择 Convert to unstruct meshFile---mesh---save mesh as -*.uns64 选择求解器：Output --- Select solver6.5. 写入：Output --- Write in put。
