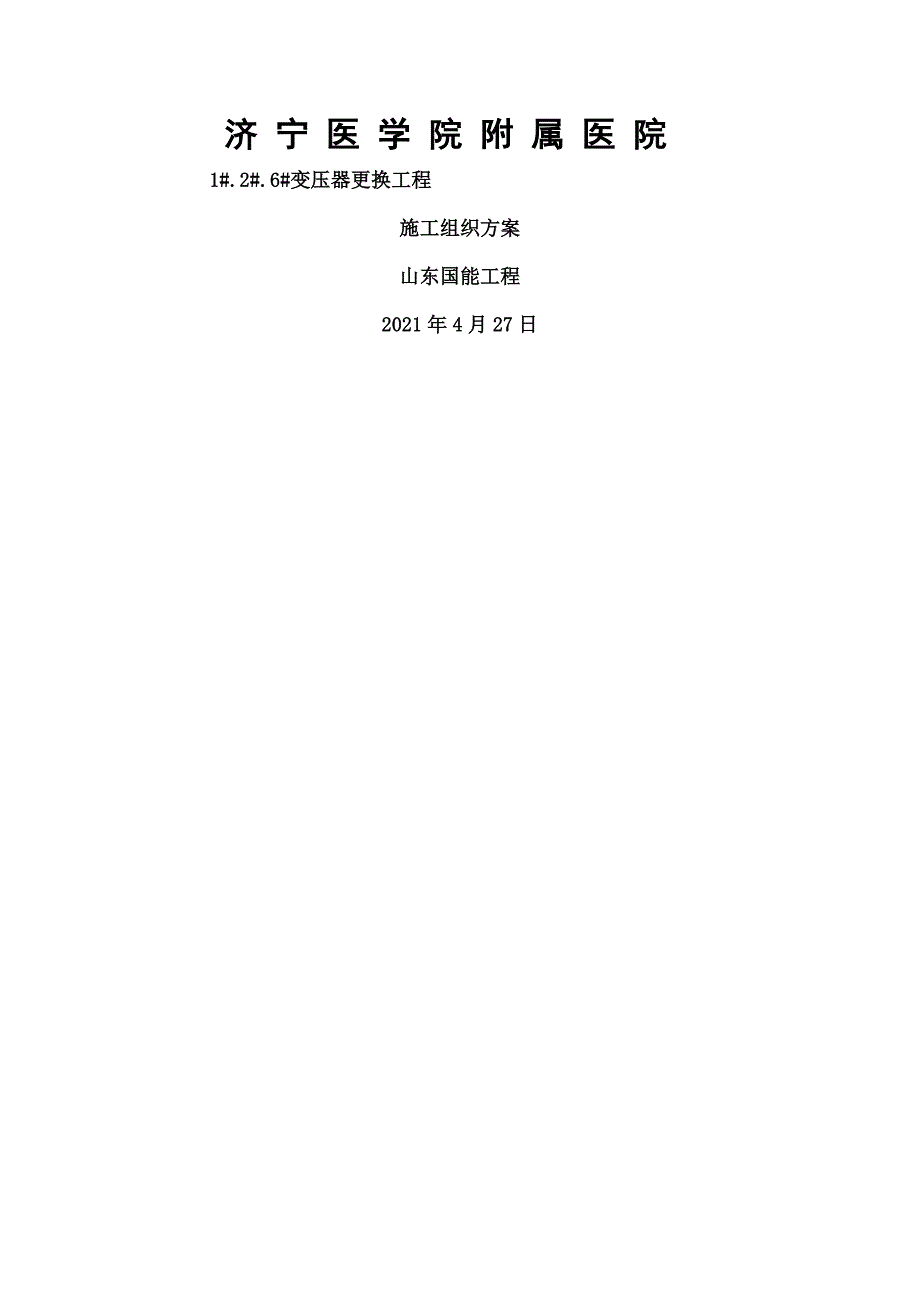

济 宁 医 学 院 附 属 医 院 1#.2#.6#变压器更换工程施工组织方案山东国能工程2021年4月27日一、 编制依据?电气装置安装工程施工及验收标准? 变压器局部 二、 工程概况1.工程概述〔1〕济宁医学院附属医院3台干式变压器更换即〔1#.2#.6#变压器〕,原有的3台1250kVA的配电变压器老旧落后,难以继续满足供电需求,需要更换为3台1250KVA新型节能干式变压器,并进展试验送电 〔2〕工程总工期:2021年5月20前完成2.工程特点本工程主要特点是施工位置为医院主配电室,施工难度、协调配合量大,一定程度上增加了施工难度,针对这些特点我公司精心组织,合理安排,安平安全完成工程任务3. 施工特点针对工程的施工工期、质量目标、工程管理架构设置和劳动力组织、施工进度方案控制、机械设备及周转材料配备、主要技术措施、平安、文明施工、推广新技术等诸多因素尽可能做了充分考虑,突出其科学性、适用性及针对性三、总体目标1.质量目标我公司本着“追求质量卓越、信守合同承诺、保持过程受控、交付满意工程〞的质量方针,切实按照?电气装置安装工程施工及验收标准?的有关规定,严把每道工序的质量关,精心组织、严格管理,创出精品。
我们的质量目标是:分项工程合格率100%,客户满意率合格率100%,严格控制质量、工期、平安、如期完成工程2.工期目标我们将加大投入,精心组织施工,将工期尽量缩短,并按照合同中的约定,立即进展施工人员和机械的准备,确保在最短的时间内完本钱工程施工任务平安生产目标:在本工程施工中,我公司将严格贯彻“平安第一,预防为主〞的方针,遵守国家和公司的各项规定,组织施工,创立平安生产、标准化现场制定本工程各工序、工种的平安施工方案4.文明施工目标我公司将严格按关于文明施工管理条例和公司相关工程工程综合管理达标规定、电力行业管理规定进展现场文明施工管理,场内各种材料堆码成垛,实行无垃圾管理,保持场容环境卫生,创公司文明施工现场为建立单位用户提供一流效劳;同建立单位保持良好的合作关系四、 施工前期准备1.明确职权和职责 明确岗位职责的主要目的是为了能够更好地解决责、权、利的关系,充分调动职工的积极性,形成鼓励机制、动力机制、自我约束机制,促进施工处内部的管理工作1)工程经理的职责(1-1)认真贯彻执行国家有关企业生产的方针、政策、法令、法规及各项施工制度1-2)负责按公司施工方案要求,组织制定工地分期施工方案,并贯彻实施。
1-3)负责贯彻执行工地的岗位责任制,定期召开工地行政例会,布置、检查、考核工地管理人员和施工处负责人的工作情况1-4)负责协调各工程部的工作,强化管理职能,加强工程部建立1-5)负责组织施工处按施工组织设计、施工方案、施工技术措施的要求进展施工;抓好施工质量预控、平安预防、文明施工等内容1-6)负责本工地职工的奖惩工作和内部人员的业务岗位调配工作1-7)组织落实工程开工前的各项准备工作,签定内部经济承包合同,协调施工配合1-8)催促做好工程竣工前清场、扫尾、工程竣工资料移交、内部结算等工作2)工程负责人的职责(2-1)对承当的工程工程的施工、质量和平安全面负责2-2)组织工程部职工认真学习,全面贯彻公司的质量体系文件,为创立全优工程而努力奋斗2-3)抓好班组建立,全面提高队伍素质和工程质量2-4)主管全处经营工作,主管内部经济责任制3)工程技术负责人的职责(3-1)认真贯彻执行国家的技术方针、政策、法令、法规,抓好技术管理,合理安排协调技术部门的工作3-2)参和制定并组织落实施工现场的生产管理、技术管理、科技进步等方面的管理标准和制定3-3)参和施工组织设计工作,审定施工方案、平安措施、场地布置、网络方案,及时解决施工中的重大技术问题,保证工程任务优质,平安,高效完成。
3-4)负责贯彻执行公司制定的施工技术工作开展规划,并对施工验收标准、技术规程贯彻情况进展总结分析3-5)负责推行公司全面质量管理,领导工地质保体系的各项活动切实贯彻质量第一的方针及上级有关施工质量的各项制度3-6) 制定并组织实施科学合理的技术组织措施,保证施工质量平安3-7)负责工地职工的培训教育工作,负责工地科技人员的选拔考核,提高全员技术素质4)班组技术员的职责 (4-1)全面负责班组技术工作并遵守各项规章制度4-2)组织施工图纸及技术资料的学习,参加施工图会审,编制施工预算;编制施工作业文件,主持班组技术交底处理设计变更和材料代用问题4-3)非标加工件落实和委托加工4-4)深入现场指导施工,及时发现和解决施工技术问题4-5)做好各项施工技术记录,整理汇总,主持本班质量管理和质量检查验收工作,提出竣工移交技术资料及竣工图4-6)编制平安技术措施,参加事故调查分析,协助填写事故报告4-7)落实设备、材料、加工件到货情况,提出设备、材料物资方案清单4-8)制定单位工程的施工方法和施工工艺,推广先进经历,组织技术革新4-9)做好工程施工日记,主要包括工程的开竣工日期、分项工程起止日期、技术资料情况、设计变更、质量要求、施工方法、特殊施工措施、质量平安机械事故情况、协调问题记录等。
4-10)参加设备、系统的调试工作并作记录5)施工班组长职责(5-1)执行上级指示,贯彻统一指挥原那么5-2)组织班组生产,按时优质完成施工任务5-3)落实各种制度,加强民主管理,激发职工当家理财的责任感5-4)协调纵横关系,保持均衡生产5-5)推动技术革新,促进技术进步,积极培训人才5-6)提高经济效益,降低各种消耗7)施工人员职责(7-1)熟悉设计图纸、质量标准和工艺过程,正确理解和掌握其要求7-2)提高分析工艺能力;做好施工原始记录7-3)严格按图纸标准和工艺要求施工,确保工程质量,做到“谁施工、谁负责〞7-4)做好原材料的清点和保管工作,以及工机具的维护和正确使用7-5)坚持文明施工,坚持平安生产2.技术准备技术工作直接关系到工程质量的好坏,在施工过程中一定要抓好技术方面的工作技术准备主要有:(1) 组织现场施工人员熟悉和审查施工图纸及有关技术措施,编制有关实施方案,技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、考前须知等向全体施工人员作详细的技术交底,做到按设计施工图、标准和方案施工2).认真学习施工图纸,会同设计院、建立单位及监理单位进展图纸会审,作为施工依据。
3).培训施工员掌握新工艺、新技术,重要、特殊工种施工员需经培训考核合格方可上岗4).按施工平面布置图搭设临时设施,布置施工机具,做好场内施工道路,水电畅通,做好各种施工机械的维护保养工作,并对全体施工人员进展全面质量管理及平安教育5).加强材料检验,及时提供材料合格证、试验报告6).进展工程测量及有关施工技术资料交接、审核、确认2.施工机具准备由于该工程占地范围小、场地较复杂、施工工程多、作业面小,工期较紧的特点经过系统计算分析并考虑留有充分备用后,方案了解需要的施工机具种类和数量,主要施工机械设备的具体情况详见后根据该方案,现己完成了设备准备及维护,所有机械均处于待命状态方案投入的主要施工机械设备、工具表一.起重设备:〔1〕 5T或以上的叉车〔2〕 起重用绳索〔牵引用〕;〔3〕 尼龙绳〔牵引用〕;〔4〕 手动葫芦,撬棍,滚杠等二.电源设备:〔1〕 380V电源、≥200KVA〔供电开工具及试验仪器用〕;〔2〕 配电盘(供上述设备三相或单相用电);三..工具设备:〔1〕 电工用工具:钢丝钳、扒线钳、电工刀、细丝刀、小扳手、试电笔、万用表;〔2〕 各种扳手:呆扳手、活动扳手〔18/15/12寸〕、〔电动〕套筒扳手、棘轮扳手、力矩扳手、双头扳手(30/27/24/19/17/14/及以下);〔3〕 钳工用工具:钢锯、手锤、锉刀、钢板尺、卷尺、钢丝刷、水平仪等等;〔4〕 专用工具:: 2条5T 长度4米以上的吊带、小吊带〔或麻绳〕绑扎套管用、 吊绳〔前带M12螺栓〕吊装套管用、吊具〔卸扣〕4件;〔5〕 照明用具:手电筒、24-36V平安灯及晚间现场照明;〔6〕 吸尘器〔7〕 手电钻,电焊机,磨光机等。
四、检测仪表〔交接试验用仪器设备〕:〔1〕 兆欧表:2500V或5000V测铁心、夹件、绕组绝缘电阻;〔2〕 直流电阻测试仪:变压器绕组电阻快速测量仪,测各绕组直流电阻;〔3〕 变压比测量仪:测各绕组间的电压比;五、平安、消防及防护用品:〔1〕 平安带、平安帽、手套:个人防护用品 ;〔2〕 消防器材〔灭火器〕:CO2〔二氧化碳〕灭火器、CCL4灭火器、干粉灭火器〔外场用〕等〔3〕 围栏3.材料准备组织人员编制各施工阶段物资进场方案用量表,并根据施工进度安排,及时组织材料进场,并做好各种材料的质量检验我们将按实际需要及时组织精干管理人员和施工队伍,组成管理层和劳务层由于是在医院内施工,需加强施工人员管理,相对固定进场施工人员,对姓名、身份证进展登记备案在要求的控制时间内,将所需人员组织到位,确保工期目标的实现3、 具体施工步骤: 1.将配电室静电地板撤除,铺设钢板,将3台变压器运送到指定位置 2.将原1#.2#,6#变压器并列,停1#变压器,由2#.6#变压器带1#变压器低压负荷〔以计算过〕 3.撤除1#变压器并运至室外,装上新变压器,检查试验后送电。
4.停电,停1#.2#.6#变压器低压负荷及2#.6#变压器,〔停电时间定在晚上12点,停电时间10分钟〕然后送1#变压器低压进线总开关,通过母联带2#.6#低压负荷〔已计算过〕 5.坼除2#.6#变压器并运至室外,装上新变压器,检查试验后送电五、现场平安技术措施的落实 〔1〕、停电停电操作的程序要正确,要使用合格的绝缘工具,戴绝缘手套 〔2〕、验电验电器要试验,验电的顺序、方法要正确 〔3〕、装设接地线上下压侧都要做接地 〔4〕、悬挂标示牌和装设遮拦在工作地段的要设置围栏,并要悬挂明显的标示牌,防止无关人员进入施工现场〔5〕根据工作现场的具体情况而采取的一些平安措施或有关平安考前须知1、变压器的验收送电〔1〕检查产品说明书,交接试验报告及试验合格证〔2〕变压器整体及附件无缺陷,〔3〕变压器顶盖上无遗留物,外壳外表油漆完整,颜色标志正确〔4〕接地可靠,器身固定牢靠〔5〕分接开关操作灵活,并指在运行要求位置〔6〕温度计指示正常干式变压器的安装的质量技术要求工序检验工程性质质量标准检验方法及器具设备检查外壳及附件铭牌及接线图标志齐全清晰观察检查附件清点齐全对照设备装箱单检查绝缘子外观光滑,无裂纹观察检查铁芯检查外观检查无碰伤变形观察检查铁芯紧固件检查紧固,无松动用扳手检查铁芯绝缘电阻主要绝缘良好翻开夹件和铁芯接地片用兆欧表检查铁芯接地主要1点观察检查绕阻检查绕阻接线检查主要结实正确扳动检查外表检查无放电痕迹及。
