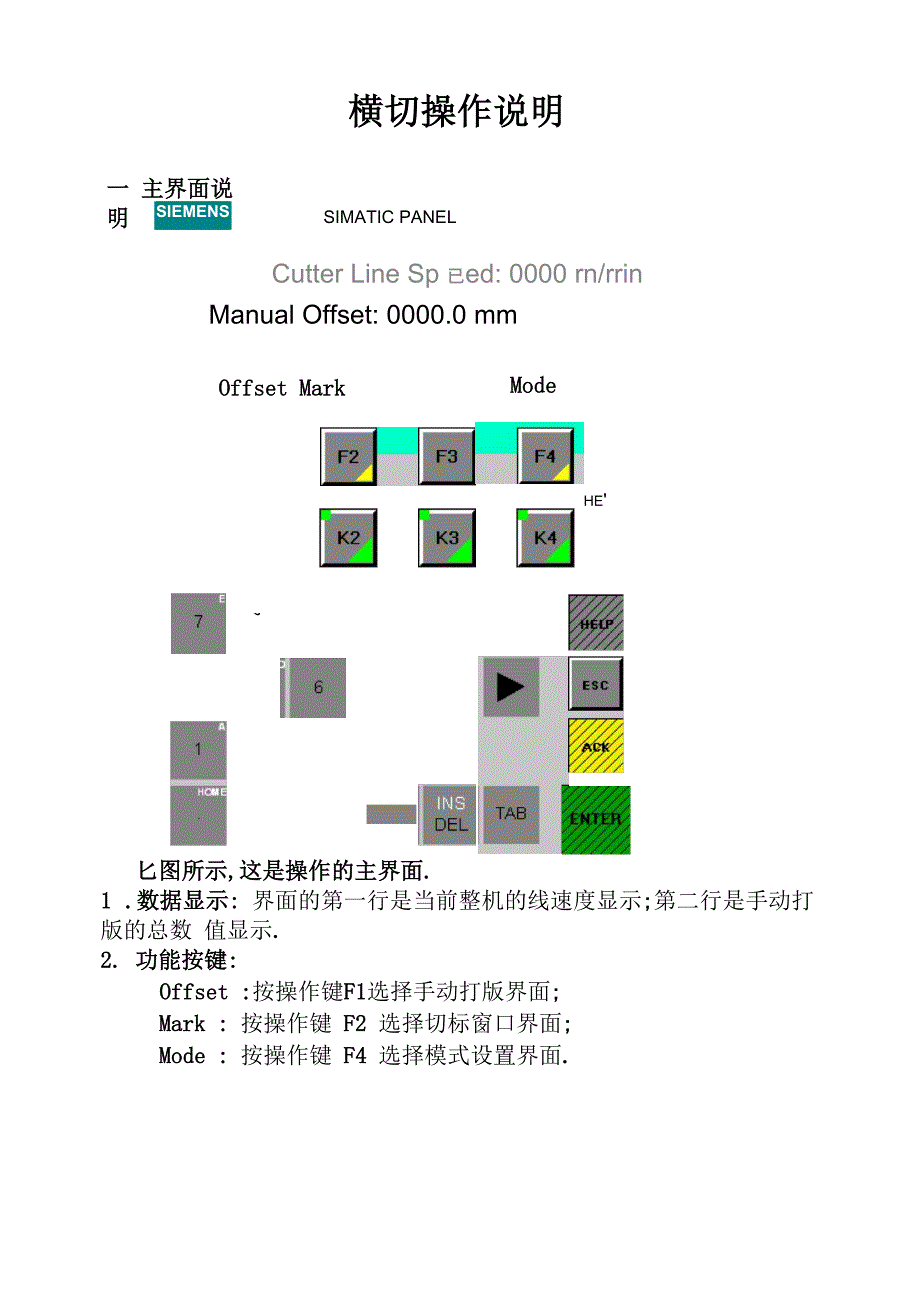

横切操作说明一 主界面说明SIEMENSOffset MarkModehe'8OSHIFTSIMATIC PANELCutter Line Sp 已ed: 0000 rn/rrinManual Offset: 0000.0 mm匕图所示,这是操作的主界面.1 .数据显示: 界面的第一行是当前整机的线速度显示;第二行是手动打版的总数 值显示.2. 功能按键:Offset :按操作键F1选择手动打版界面;Mark : 按操作键 F2 选择切标窗口界面;Mode : 按操作键 F4 选择模式设置界面.SIEMENS二Offset界面说明:he'W77/7/.Cutter Une Speed: 0000 rn/rrinManual Offset:000.0mmOffset Set:000.0mm PlusMinusBackSIMATIC PANEL1.数据显示:界面的第一行是当前整机的线速度显示;第二行是手动打版的总数 值显示.2. 打版量设置:界面的第三行 Offset set: 表示的是设定手动打版一次的量.例如设定 5.0表示按一次打版键切刀调整5.0毫米.设置的方法是选择界面 左下方的相应数字完成后按右下方的ENTER键确认•（注意:设定的量最 好不要超过 50mm）.3.功能按键:Plus: 按 F2 键切刀根据设置的打版量往前运动（切刀瞬时转快）;Minus: 按 F3 键切刀根据设置的打版量往后运动（切刀瞬时转 慢）;Back:按F4键返回主界面.SIEMENS三Mark界面说明:AHELPmuSHIFTDELTABCutter Line Speed: 0000 m/rrinWindow: 000.00mmSet Reference:000.00mm：Act Reference:000.0mm BackSIMATIC PANEL1■第一行是当前整机线速度显示；2.重点部分 切线的相关设置:Window: 设置的是切标识别的门限宽度.由于在切标块的识别范围内不能有色标的干扰,所以我们必须设置一个范围.例如我们设置40mm,就表示在切标块的前40mm和后40mm共约80mm 的范围内只有切标块而没有任何其它色标.（建议设置的数 值最好在 15mm 40mm 之间）Set Reference: 设置的是切标的位置参考置.基准值是400mm,这是从横切电眼到切刀切下位置的距离.Act Reference 即实际的显示值.3. 功能按键:K1:切刀前移0.1mm;K2:切刀后移0.1mm;K3:切刀前移0.5mm;K4:切刀后移0.5mm; 特别注意:这些按键都是在按下操作板上的同步按钮并指示灯亮之 后才有效，而这时就无法进行Offset即手动打版的调整了■所以建议的 操作步骤是先进入Offset界面进行手动打版操作,再进入Mark界面进 行微调.4．报警指示灯： 在按下“同步”按钮，“同步”指示灯亮后，控制系统在设定的 识别范围内无法识别到切标，K1键上的指示灯会闪烁以提示切 标无法正确识别。
解决办法：关掉“同步”，进行 Offset 即手动打版重新进行调 整将切标调整到Window设置的范围内Back:按F4返回主界面.SIEMENS四.Mode界面SIMATIC PANELCutter Une Sp已ed: 0000 rn/rrinOffline BackOnline | Transfer |SHIFTMode界面是用来进行操作屏自身的属性设置的,般不必进入,假如进F4 即 Back 返回主界面.五．面板按钮功能：1 单动 （ 切换旋钮在单动位置）： 点动：按点动按钮横切部分低速爬行； 运行：按运行按钮横切部分使能，按升速降速按钮可以调节运行速度，按停止按钮停止运行；2 联动 （ 切换旋钮在联动位置） ： 当操作者目测切块进入切刀裁切范围时，打开同步按钮（指示灯 亮），系统就可以自动调节裁切位置3 横切，收卷切换按钮： 切换旋钮在“横切”位置，则选择横切运行；切换旋钮在“收卷”位 置，则选择收卷运行；注意：选择横切联动运行时，必须注意“横切收卷切换旋钮”在“横 切”位置，“单动联动切换旋钮”在“联动”位置六 横切张力调节： 在主操作屏的“系统设定”画面中可以设置张力值，按“同步”按钮 后张力停止调节。
七 输送带部分功能： 触摸屏横切画面中的相关设置 高速段系数：设置的数值是当前线速度的百分比值，可以通过这个数 值调节输送带高速段的快慢；低速段系数：设置的数值是当前线速度的百分比值，可以通过这个数 值调节输送带低速段的快慢；注意：高速段系数必须大于低速段系数八 横切电眼调试：1 安装位置：与切刀裁切位置的纵向距离保持400mm；横向位置必须固定在可以检 测到切标的位置（切忌发生横向偏移）2 相关指示灯： 电眼工作状态是绿灯和黄灯亮，在经过切标或其它色标时黄灯暂时熄 灭九 横切收纸升降台操作：主收纸平台手动上升 主收纸平台手动下降I副收纸平台手动上升I副收纸平台手动下降主副收纸平台手动自动切换旋钮（左边手动，右边自动）。
