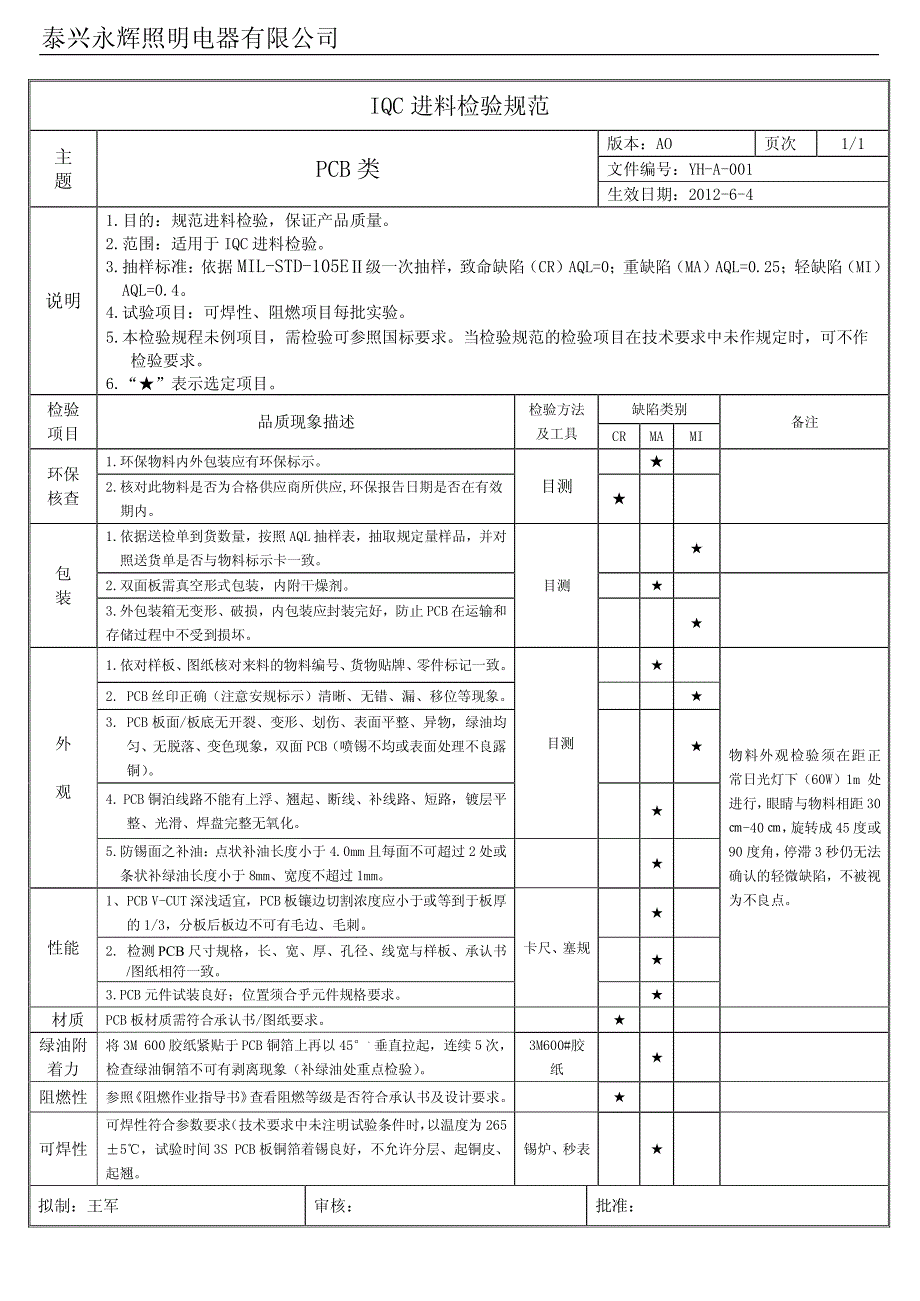

泰兴永辉照明电器有限公司 IQC 进料检验规范 主 题 PCB 类 版本�AO 页次 1/1 文件编号�YH-A-001 生效日期�2012-6-4 说明 1.目的�规范进料检验�保证产品质量 2.范围�适用于 IQC 进料检验 3.抽样标准�依据MIL-STD-105EⅡ级一次抽样�致命缺陷�CR�AQL=0�重缺陷�MA�AQL=0.25�轻缺陷�MI� AQL=0.4 4.试验项目�可焊性、阻燃项目每批实验 5.本检验规程未例项目�需检验可参照国标要求当检验规范的检验项目在技术要求中未作规定时�可不作 检验要求 6.“★”表示选定项目 检验 项目 品质现象描述 检验方法 及工具 缺陷类别 备注 C R M A M I 环保 核查 1.环保物料内外包装应有环保标示 目测 ★ 2.核对此物料是否为合格供应商所供应,环保报告日期是否在有效 期内 ★ 包 装 1.依据送检单到货数量�按照 AQL 抽样表�抽取规定量样品�并对 照送货单是否与物料标示卡一致 目测 ★ 2.双面板需真空形式包装�内附干燥剂 ★ 3.外包装箱无变形、破损�内包装应封装完好�防止 P C B 在运输和存储过程中不受到损坏。
★ 外 观 1.依对样板、 图纸核对来料的物料编号、 货物贴牌、 零件标记一致 目测 ★ 物料外观检验须在距正常日光灯下�6 0 W �1 m 处进行� 眼睛与物料相距 3 0㎝- 4 0 ㎝� 旋转成 4 5 度或9 0 度角� 停滞 3 秒仍无法确认的轻微缺陷�不被视为不良点 2. PCB 丝印正确�注意安规标示�清晰、无错、漏、移位等现象 ★ 3. PCB 板面/板底无开裂、变形、划伤、表面平整、异物�绿油均匀、无脱落、变色现象�双面 PCB�喷锡不均或表面处理不良露铜� ★ 4. PCB 铜泊线路不能有上浮、翘起、断线、补线路、短路�镀层平整、光滑、焊盘完整无氧化 ★ 5.防锡面之补油�点状补油长度小于 4.0mm 且每面不可超过 2 处或条状补绿油长度小于 8mm、宽度不超过 1mm ★ 性能 1、PCB V-CUT 深浅适宜�PCB 板镶边切割浓度应小于或等到于板厚的 1/3�分板后板边不可有毛边、毛刺 卡尺、 塞规 ★ 2. 检测 PCB 尺寸规格�长、宽、厚、孔径、线宽与样板、承认书 /图纸相符一致 ★ 3.PCB 元件试装良好�位置须合乎元件规格要求。
★ 材质 PCB 板材质需符合承认书/图纸要求 ★ 绿油附 着力 将 3M 600 胶纸紧贴于 PCB 铜箔上再以 45°垂直拉起�连续�次�检查绿油铜箔不可有剥离现象�补绿油处重点检验� 3M600#胶纸 ★ 阻燃性 参照 《阻燃作业指导书》 查看阻燃等级是否符合承认书及设计要求 ★ 可焊性 可焊性符合参数要求 �技术要求中未注明试验条件时� 以温度为 265±5℃�试验时间 3S PCB 板铜箔着锡良好�不允许分层、起铜皮、起翘 锡炉、 秒表 ★ 拟制�王军 审核� 批准� 泰兴永辉照明电器有限公司 IQC 进料检验规范 主 题 IC 类 版本�A0 页次 1/1 文件编号�YH-A-002 生效日期�2012-6-4 说明 1.目的�规范进料检验�保证产品质量 2.范围�适用于 IQC 进料检验。
3.试验项目�可焊性项目每批实验 4�本检验规程未例项目�需检验可参照国标要求当检验规范的检验项目在技术要求中未作规定时�可不 作检验要求 5� “★”表示选定项目 检验 项目 品质现象描述 检验手 段 及工具 缺陷类别 备注 C R M A M I 环保 核查 1.环保物料内外包装应有环保标示 目测 ★ 2. 核对此物料是否为合格供应商所供应� 环保报告日期 是否在有效期内 ★ 包 装 1.依据送检单到货数量�按照 AQL 抽样表�抽取规定量 样品�并检查包装箱无破损、 有无标示, 内包装应封 装完好并符合防静电要求�能防止 IC 在运输和存储 过程中不受损坏 目测 ★ 外 观 1. 依对样板、承认书核对来料的物料编号、货物贴牌、 零件标记一致 目测 ★ 物料外观检验须在 距 正 常 日 光 灯 下 �6 0 W �1 m 处进行� 眼睛与物料相距 3 0 ㎝- 4 0 ㎝� 旋转成 4 5 度或 9 0度角�停滞 3秒仍无法确认的 轻微缺陷� 不被视为 不良点 2. 极性/方向标识、 型号/规格标识正确、 清晰不可擦除 ★ 3. 标示模糊、断字等�以目视可判断出规格值为限。
★ 4. 封装体凹凸不平�缺损 ★ 5. 表面脏污�引脚氧化 ★ 6. 引脚变形�松动�损伤�断脚 ★ 7. 混料�混有其它规格型号 �重点注意制造商品牌� ★ 尺寸 封装尺寸�脚间距符合规格要求 游标卡 尺 ★ 性能 用测试治具检测 IC 电性参数在承认书要求范围内 测 试 治 具 ★ 一级代理商可免检 可焊 性 可焊性符合参数要求�技术要求中未注明试验条件时� 以温度为 265±5℃�试验时间 3S�引脚着锡良好� 锡炉 ★ 拟制�王军 审核� 批准� 泰兴永辉照明电器有限公司 IQC 进料检验规范 主 题 PCB 贴片类 版本�A0 页次 1/1 文件编号�YH-A-003 生效日期�2012-6-4 说明 1.目的�规范进料检验�保证产品质量 2.范围�适用于 IQC 进料检验 3.抽样标准� 依据MIL-STD-105EⅡ级一次抽样� 致命缺陷 �CR� AQL=0� 重缺陷 �MA� AQL=0.25� 轻缺陷 �MI� AQL=0.4 4.试验项目�可焊性、推力项目每批实验 5�本检验规程未例项目�需检验可参照国标要求当检验规范的检验项目在技术要求中未作规定时�可不作 检验要求。
6� “★”表示选定项目 检验 项目 品质现象描述 检验手段 及工具 缺陷类别 备注 C R M A M I 环保 核查 1. 环保物料内外包装应有环保标示 目测 ★ 2. 核对此物料是否为合格供应商供应� 环保报告日期 是否在有效期内 ★ 包 装 1. 依据送检单到货数量� 严格对照 AQL 抽样表� 抽取 规定量样品� 且做到每层抽检� 并检查物料内外包 装应有 RoHS 标示 目测 ★ 2.包装箱整洁无破损� 内包装用防静电材料包装完好 ★ 外 观 1. 依对 BOM 表核检验 SMT 元件无贴错、漏贴、多贴 元件、反向、翻白、立碑�元件本体印字正确、精 度与 BOM 表要求相符� 比对 PCB 丝印� 确认元件极 性无贴反 目测 ★ 物料外观检验须在距 正常日光灯下�6 0 W � 1 m 处进行�S M D元件 須在 3 - 5倍的放大镜 下进行�眼睛与物料 相距 3 0 ㎝- 4 0㎝�旋 转成 4 5 度或 9 0 度角� 停滞 3秒仍无法确认 的轻微缺陷�不被视 为不良点 2.偏位�片状零件偏移出焊盘位不多于零件宽度的 25%� 零件在焊盘位内偏移且不超过 10 度� 金属接 触端与焊盘位应有最少 0.25mm 的接触� 。
�以过波 峰焊能够上锡且连锡为原则�超过 5%开不良单� ★ 3.红胶外露�垂直于 PCB�红胶不可露出零件端面� �以过波峰焊能够上锡为原则�超过 5%开不良单� ★ 4.元件端面有杂物或红胶污染�多胶�溢胶�现象 ★ 5.混板�混装有其它规格型号的 PCB 贴片 ★ 抗力 实验 以下推力数据�均指对贴片元件纵向进行推力试验数 据�依据推力实验标准� 0603 电阻 1.5kgf,0603 电容 1.5kgf 0805 电阻 2.5kgf,0805 电容 2.5kgf 1206 电阻 3.0kgf,1206 电容 3.0kgf 二极管 3.0kgf� 三极管 3.5kgf IC 3.5kgf从45°角施加推力,测试3秒,元件无掉件 推拉力计 ★ 拟制�王军 审核� 批准� 泰兴永辉照明电器有限公司 IQC 进料检验规范 主 题 保险丝类�Safety Parts� 版本�A0 页次 1/1 文件编号�YH-A-004 生效日期�2012-6-4 说明 1.目的�规范进料检验�保证产品质量 2.范围�适用于 IQC 进料检验 3.抽样标准� 依据MIL-STD-105EⅡ级一次抽样�致命缺陷�CR�AQL=0�重缺陷�MA� AQL=0.25�轻缺陷�MI� AQL=0.4。
4.试验项目�可焊性项目每批试验 5.本检验规程未例项目�需检验可参照国标要求当检验规范的检验项目在技术要求中未作规定时�可不作 检验要求 6� “★”表示选定项目 检验 项目 品质现象描述 检验手段 及工具 缺陷类别 备注 C R M A M I 环保 核查 1.环保物料内外包装应有环保示 目测 ★ 2.核对此物料是否为合格供应商所供应�环保报告日期是否在有效期内 ★ 包 装 1.依据送检单到货数量�对照 AQL 抽样表�抽取规定量样品 目测 ★ 2.包装箱整洁、无破损、变形�包装材料防止能保险丝在运输和存储过程中不受损坏 ★ 外 观 1.依对样板、承认书核对来料的物料编号、货物贴牌、零件标 记一致 目测 ★ 物料外观检验须在距正常日光灯下�6 0 W � 1 m 处进行�眼睛与物料相距3 0㎝- 4 0㎝�旋转成 4 5度或 9 0 度角�停滞 3 秒仍无法确认的轻微缺陷�不被视为不良点 2 型号/规格标识、安规符号正确、清晰 ★ 3.表面脏污�引脚氧化�封装体凹凸不平�缺损 ★ 4.绝缘层破损�针孔 ★ 5.漏丝印�引脚变形�松动�损伤�断脚。
★ 6.混料�混有其它规格型号 ★ 尺寸 封装尺寸�脚间距符合规格要求 游标卡尺 ★ 性能 1. 测试导通性能须良好 万用表 测试治具 ★ 2. 熔断性能须符合电性规格要求 可焊 性 可焊性符合参数要求�技术要求中未注明试验条件时�以温度为 265±5℃�试验时间 3S�引脚着锡良好� 锡炉 ★ 材质 1.熔断丝分快断和慢断材质区分�本体丝印“F”表示为快断�丝印为“T”表示为慢断 2. 在 100%额定电流下�保险丝工作 4 小时不允许有熔断现象�在 200%额定电流下�在规格书要求的熔断时间内�保险丝必须熔断 3.通型保险丝材质要求�熔断丝�银合金�分快断和慢断� �本体�玻璃或陶瓷� �铜帽�黄铜镀锡� �引线�黄铜镀锡�做破坏性实验检查其材质是否符合要求 目视 斜口钳 直流电源 ★ 拟制�王军 审核� 批准� 泰兴永辉照明电器有限公司 IQC 进料检验规范 主 题 变压器类�Safety Parts� 版本�A0 页次 1/1 文件编号�YH-A-005 生效日期�2012-6-4 说明 1.目的�规范进料检验�保证产品质量。
2.范围�适用于 IQC 进料检验 3.抽样标准�依据MIL-STD-105EⅡ级一次抽样�致命缺陷�CR�AQL=0�重缺陷�MA�AQL=0.25�轻缺陷�MI� AQL=0.4 4.试验项目�可焊性、温升项目每订单试验 6� “★”表示选定项目 检验 项目 品。
