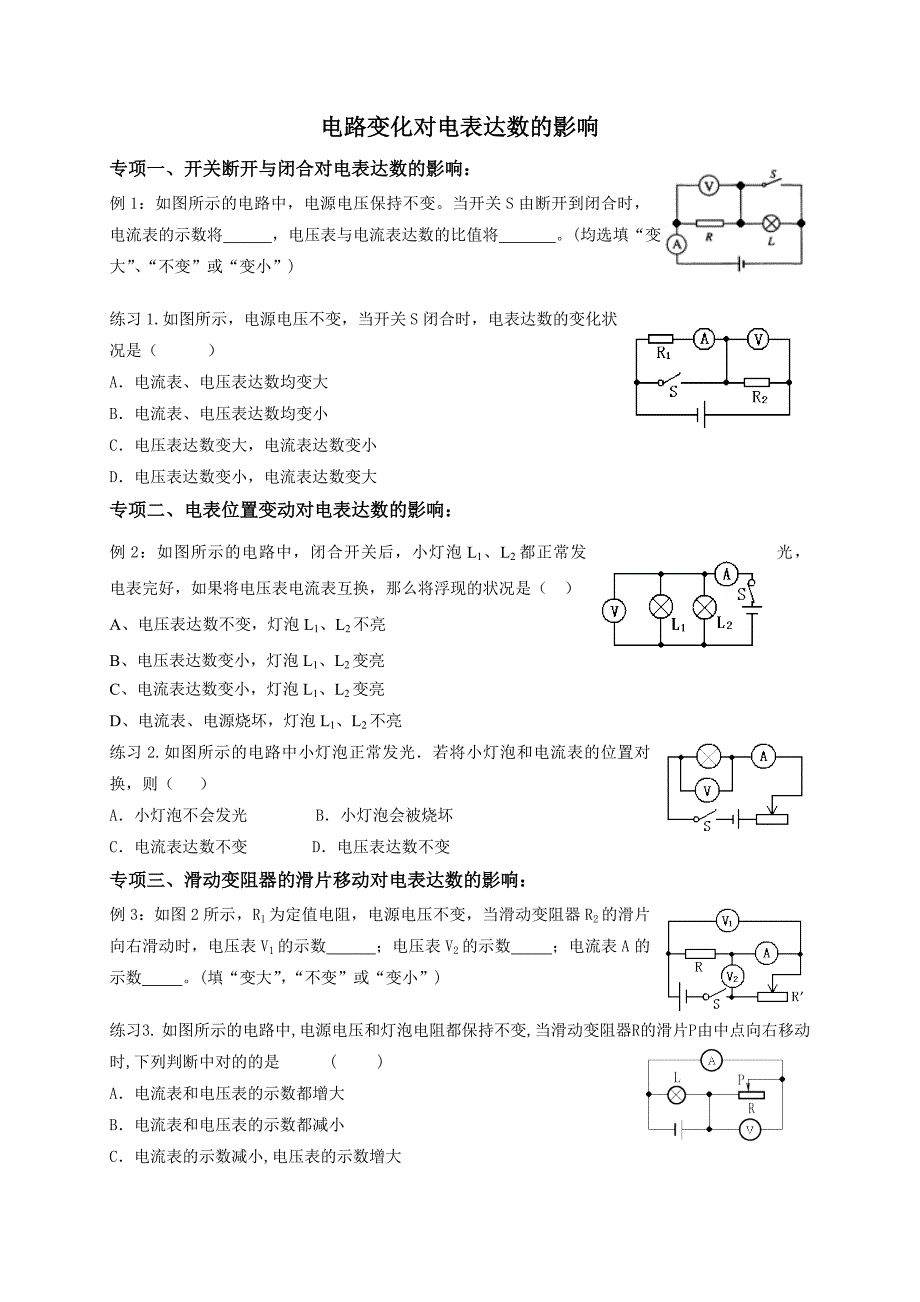

电路变化对电表达数的影响 专项一、开关断开与闭合对电表达数的影响：例1：如图所示的电路中，电源电压保持不变当开关S由断开到闭合时，电流表的示数将 ，电压表与电流表达数的比值将 均选填“变大”、“不变”或“变小”)练习1.如图所示，电源电压不变，当开关S闭合时，电表达数的变化状况是（ ）A．电流表、电压表达数均变大B．电流表、电压表达数均变小C．电压表达数变大，电流表达数变小D．电压表达数变小，电流表达数变大专项二、电表位置变动对电表达数的影响：例2：如图所示的电路中，闭合开关后，小灯泡L1、L2都正常发光，电表完好，如果将电压表电流表互换，那么将浮现的状况是（ ）A、电压表达数不变，灯泡L1、L2不亮 B、电压表达数变小，灯泡L1、L2变亮C、电流表达数变小，灯泡L1、L2变亮 D、电流表、电源烧坏，灯泡L1、L2不亮练习2.如图所示的电路中小灯泡正常发光．若将小灯泡和电流表的位置对换，则（ ）A．小灯泡不会发光 B．小灯泡会被烧坏C．电流表达数不变 D．电压表达数不变专项三、滑动变阻器的滑片移动对电表达数的影响：例3：如图2所示，R1为定值电阻，电源电压不变，当滑动变阻器R2的滑片向右滑动时，电压表V1的示数 ；电压表V2的示数 ；电流表A的示数 。
填“变大”，“不变”或“变小”)练习3. 如图所示的电路中,电源电压和灯泡电阻都保持不变,当滑动变阻器R的滑片P由中点向右移动时,下列判断中对的的是 ( )A．电流表和电压表的示数都增大B．电流表和电压表的示数都减小C．电流表的示数减小,电压表的示数增大D．电流表的示数减小,电压表的示数不变专项四、电路故障对电表达数的影响：（多选）例4：如图2的电路中，电源电压是6V，当电路中发生哪种障碍时，电压表的示数变为6V（ ）A、L1短路 B、L2开路 C、L2短路 D、L1开路练习4. 在图7所示的电路中，电源电压不变，闭合开关S，电压表、电流表均有示数．将滑动变阻器的滑片P向左移动，一会儿发现电压表和电流表达数的比值变小，则下列判断中对的的是（ ）A、电阻R1短路，电压表的示数变大 B、电阻R1开路，电流表的示数变大C、滑动变阻器短路，电压表的示数变小 D、滑动变阻器开路，电流表的示数变小自测题：1．如图所示，电源总电压为6V保持不变，，当开关S由闭合断开时，V的示数将（ ） A．由2V变为6V B．由4V变为6V C．由4V变为2V D．6V保持不变2.如图所示的电路中，电源电压是9V，且保持不变，定值电阻R1为5Ω，滑动变阻器R2的最大阻值为4Ω。
那么当滑动变阻器滑片P由A端移向B端时，电压表的示数是 （ ）A.由零逐渐增大到9V B.由零逐渐增大到5VC.由零逐渐增大到4V D.由4V逐渐减小到零3. 如图所示，是自动测定油箱内油面高度的装置示意图R1是定值电阻， R2是滑动变阻器，它的滑动片p是杠杆的一端，从油量表（电流表）指针所批示的刻度，就可以懂得油箱内油面的高度，有关这一装置的下列说法中对的的是：( ) A油量减小，浮标下降，滑片p移向a，电阻变大，电流变大； B油量减小，浮标下降，滑片p移向a，电阻变大，电流减小； C油量增多，浮标上升，滑片p移向b，电阻变大，电流减小； D油量增多，浮标上升，滑片p移向b，电阻变大，电流减小4. 如图所示的电路中，电源电压不变当滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数（ ）A、电压表达数减小，电流表达数变大B、电压表达数减大，电流表达数变小。
C、电压表、电流表的示数都增大D、电压表、电流表的示数都变小5. 某同窗做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，忽然电灯熄来、电压表达数增大、电流表达数几乎为零请判断（ ）A灯泡被短跑B开关被断开C灯丝被烧断D滑动变阻器被烧断VA6. 某同窗在做电学实验时，不慎将电压表和电流表的位置对换，如图若开关闭合其后果是（ ）A．两表会被烧坏B．两表不会被烧坏C．电压表不会被烧坏,但无示数D．电压表不会被烧坏,电流表也许被烧坏23. 如图所示，既有两节干电池，两只小灯泡，一只开关和若干根导线，电流表和电压表各一支规定两节干电池串联，两只灯泡串联，开关闭合，电压表能测出L1两端电压，电流表能测出电路中电流，请把实物按规定连成电路（电路中的电流大概0.4A）一、选择题1．白炽灯的灯丝断了之后，如果再搭接上，还会发光这时的耗电功率与本来相比[ ]A．增长 B．减少 C．不变D．耗电功率比本来增长或减少由灯丝搭接的位置决定2．白炽灯泡的灯丝常制成螺旋状，这样做的目的是 [ ]A．便于灯丝散热，避免灯丝熔断 B．尽量减少灯丝的电阻。
C．减少灯丝散热，提高灯丝的温度 D．减少灯丝在高温时的升华3．图为一种白炽灯泡正常工作时的电流约是 [ ]A．0.27毫安 B．270毫安C．0.41安培 D．0.11安培4．化纤衣服很容易沾上灰尘，这是由于它 [ ]A．容易积累静电荷 B．具有一定的粘性C．具有大量微孔 D．质地柔软5．有些电工仪表的刻度盘上有一种弧形缺口，缺口下面有一面镜子，它的作用 [ ] A．读数时使眼睛处在对的位置B．增长刻度盘的亮度C．检查仪表与否水平D．便于观测仪表的内部构造6．落在高压线上的鸟儿不会触电死亡，这是由于 [ ]A．鸟爪上的角质层是绝缘的 B．鸟儿对电流的承受能力比较强C．鸟儿双脚落在同一条导线上，没有电流流过鸟的身体 D．高压线有橡胶外皮7．家用电熨斗为适应不同衣料的熨烫，设计了调节温度的多挡开关使用时转动旋钮即可使熨斗加热到所需的温度图1是电熨斗的电路图旋转多挡开关可以变化1、2、3、4之间的连接状况现将开关置于温度最高挡，这时，1、2、3、4之间的连接是图2中的哪一幅？ [ ]8．市场销售的电热水壶有两种形式，一种如图5(a)所示，电热元件在壶底下面的底座内；另一种如图5(b)所示，电热元件在壶底之上，浸没在水中。
如果两种水壶的耗电功率相似，壶内水量也相似，那么 [ ]A．(a)壶的电热元件在壶底下面，有助于水的对流，(a)壶中的水先沸腾B．(a)壶的电热元件安放在底座内，热量损失较小C．(b)壶中的电热元件被水包围，热量损失小，(b)壶中的水温上升较快D．(b)壶的电热元件体积较小，热能的运用率较低9．有两个小灯泡，只标有额定电压，都是6.3伏串联起来接到电源上，亮度不同在回答哪个灯泡的额定功率比较大时要用如下6句话：(1)较亮灯泡的电阻较大；(2)从关系式P=I2R可以懂得；(3)串联时流过两个灯炮的电流相似；(4)从关系式P=U2/R可以道；(5)在相似的电压下工作时，灯炮的电功率和它的电阻成反比；(6)因此，串联时较暗灯泡的额定功率大按照下列哪个顺序排列这6句话可以把问题讲得最清晰？ [ ]A．(2)(1)(3)(4)(5)(6)B．(2)(3)(l)(4)(5)(6)C．(4)(5)(2)(1)(3)(6)D．(3)(2)(1)(4)(5)(6)10．电视机的玻璃荧光屏表面常常有许多灰尘，这重要是由于 [ ]A．灰尘的自然堆积 B．玻璃有较强的吸附灰尘的能力。
C．电视机工作时，屏表面温度较高而吸附灰尘 D．电视机工作时，屏表面有静电而吸咐灰尘11．在图3的电路中，R为待测电阻，阻值约为5欧给你的器材有：滑动变阻器（2安，0～10欧）；电压表，有2个量程，分别为0～3伏、0～15伏；电流表，有2个量程，分别为0～0.6安、0～3安；电池组为新干电池3节串联两只电表的量程可采用如下4种选法，但为使测量时能较精确地读数，最后，两只电表的量程应采用 [ ]A．0～0.6安和0～1.5伏 B．0～3安和0～15伏C．0～0.6安和0～3伏 D．0～3安和0～3伏12．电炉通电后，电炉丝热得发红，而跟电炉连接的铜导线却不那么热，这是因[ ]A．通过铜导线的电流小，因此它消耗的电能也较少B．电炉丝和铜导线消耗的电能相似，但铜导线散热快，因此就不那么热C．通过电炉丝的电流大，因此它消耗的电能较多 D．铜导线电阻较小，因此它消耗的电能较少13．有二只灯泡，分别标有“220V15W”和“220V100W”的字样如将它们串联接在电压为380伏的动力电源上，则 [ ]A．15W的灯泡烧坏，100W的灯泡完好 B．100W的灯泡烧坏，15W的灯泡完好。
C．二只灯泡均被烧坏 D．二只灯泡均完好14．在电学实验中遇到断路时，常常用伏特表来检测某同窗连接如图所示的电路，电键闭合后，电灯不亮，安培表无批示这时用伏特表测得a、B两点间和B、c两点间的电压均为零，而a、B间和B、D间的电压均不为零，这阐明 [ ]A．电源接线柱接触不良 B．电键的触片或接线柱接触不良C．安培表接线柱接触不良 D．灯泡灯丝断了或灯座接触不良15．李军在检修一只1000瓦的电炉时，发现电炉丝但由同种材料制成的电炉丝将残缺部分补接至原长，这样再接入原电路中使用时，其实际发热功率将 [ ]A．不小于1000瓦 B．等于1000瓦 C．不不小于1000瓦 D．无法判断16．小明做实验时把甲乙两只灯泡串联后通过开关接在电源上闭合开关后，甲灯发光，乙灯不发光，乙灯不发光的因素是 [ ] A．它的电阻大小 B．它的电阻太大C．流过乙灯的电流比甲灯小 D．乙灯灯丝断了17．图2中四个灯泡的连接方式是 [ ]A．四灯串联 B．四灯并联 C．L2、L3、L4并联，再与L1串联。
D．L1、L2、L3并联，再与L4串联18．物理小组的同窗们练习安装照明电路，接通电源之前，教师将火线上的保险丝取下，把一种额定电压为220伏的灯泡作为检查灯泡连接在本来安装保险丝的位置，同步规定同窗将电路中所有开关都断开用这种措施可以检查电路中与否有短路，在接通电源后，下列说法中对的的是：[ ] A．若检查灯泡正常发光，表白电路连接无误B．若检查灯泡不亮，但将某一种用电器的开关闭合后检查灯泡正常发光，表白这个开关的两端直接连到了火线和零线上C．检查灯泡不亮，但将某一种电灯的开关闭合后，这个电灯和检查灯泡都能发光，只是亮度都不够，这表白电路中浮现了短路现象。
