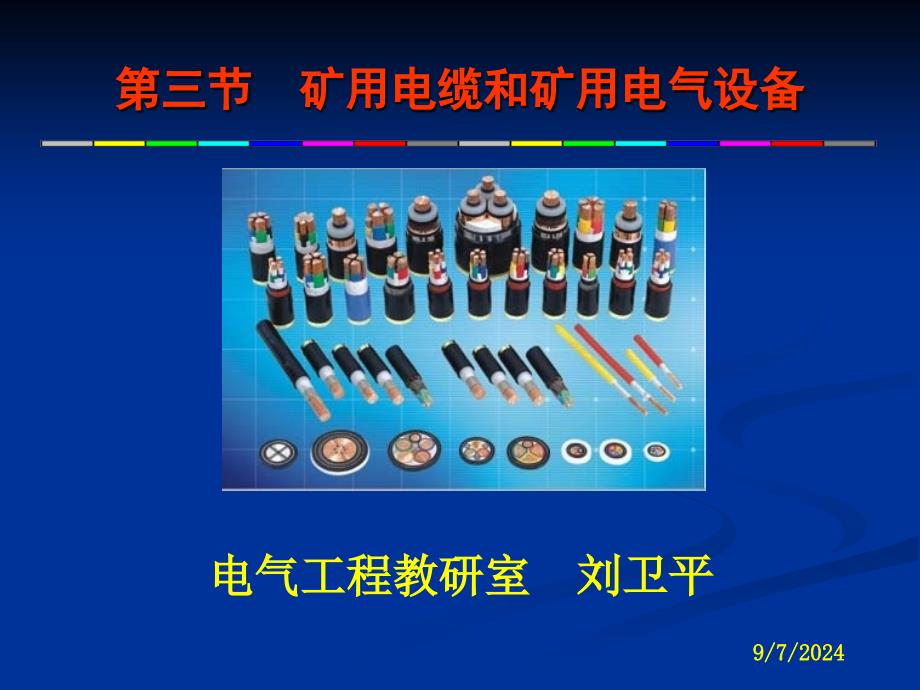

第三节第三节 矿用电缆和矿用电气设备矿用电缆和矿用电气设备电气工程教研室电气工程教研室 刘卫平刘卫平9/7/20249/7/2024 主主 要要 内内 容容矿用电缆的选型矿用电缆的选型2矿用电缆的分类及结构矿用电缆的分类及结构3 19/7/20249/7/2024 矿用电缆的分类及结构矿用电缆的分类及结构矿用电缆矿用电缆铠装电缆铠装电缆橡套电缆橡套电缆塑料电缆塑料电缆一、一、 矿用电缆矿用电缆9/7/20249/7/2024 油浸纸绝缘铠装电缆油浸纸绝缘铠装电缆塑料铠装电缆塑料铠装电缆铠装电缆铠装电缆（一）（一） 铠铠 装装 电电 缆缆9/7/20249/7/2024 由于其绝缘电阻，介质损耗等电气性由于其绝缘电阻，介质损耗等电气性能较好，并有耐水、抗腐、制造工艺能较好，并有耐水、抗腐、制造工艺简单、质量轻、敷设高差不受限制等简单、质量轻、敷设高差不受限制等优点，因而取代了油浸纸绝缘电缆优点，因而取代了油浸纸绝缘电缆塑料电缆：塑料电缆：9/7/20249/7/2024 注意注意:1. 铠装电缆分为铝芯和铜芯两种电缆铝芯电缆的优点是重量轻，价格便宜但铝芯的接头不好处理，容易氧化，造成接触不良而发热；特别是在出现短路故障时，由短路电弧产生的灼热铝粉，更容易引起矿井瓦斯和煤尘爆炸。
因此，对煤矿井下特别是采区内的低压电缆，由于它们出现短路故障的机会较多，因而严禁采用铝芯电缆9/7/20249/7/2024 ( (二二) ) 橡套电缆橡套电缆橡橡套套电电缆缆普通橡套阻燃软电缆普通橡套阻燃软电缆屏蔽橡套屏蔽橡套阻燃阻燃软电缆软电缆9/7/20249/7/2024 1.1.普通橡套阻燃软电缆普通橡套阻燃软电缆: : 普通移动类阻普通移动类阻燃软电缆与普通橡燃软电缆与普通橡套电缆的结构相同套电缆的结构相同．导电线芯由多根．导电线芯由多根细铜丝绞合而成细铜丝绞合而成分相绝缘和垫芯都分相绝缘和垫芯都由橡胶制成由橡胶制成9/7/20249/7/2024 1.1.普通橡套阻燃软电缆普通橡套阻燃软电缆: :特点：外护套采用氯特点：外护套采用氯丁橡胶制成，氯丁橡丁橡胶制成，氯丁橡胶燃烧时生成氯化氢胶燃烧时生成氯化氢气体，将火焰包围起气体，将火焰包围起来，使它与空气隔离，来，使它与空气隔离，很快熄灭因此称为很快熄灭因此称为阻燃电缆阻燃电缆9/7/20249/7/2024 2 2、屏蔽橡套阻燃软电缆、屏蔽橡套阻燃软电缆 （（1 1）与普通橡套软电）与普通橡套软电缆的结构基本相同，缆的结构基本相同，不不同是同是在每根主线芯的分在每根主线芯的分相绝缘外包有用导电橡相绝缘外包有用导电橡胶制成的屏蔽层，接地胶制成的屏蔽层，接地芯线外没有橡胶绝缘，芯线外没有橡胶绝缘，而是直接缠绕导电橡胶而是直接缠绕导电橡胶带。
电缆中间的垫芯，带电缆中间的垫芯，也是用导电橡胶制成也是用导电橡胶制成9/7/20249/7/2024 屏蔽橡套阻燃软电缆特点屏蔽橡套阻燃软电缆特点 当任一根主芯线的橡胶绝缘损坏时，主芯线就和它的屏蔽层相连接，并通过垫心和接地芯线外面的导电橡胶带与接地芯线相连这就相当于一根主芯线通过一定的电阻接地，形成单相漏电，从而引起检漏保护装置动作，切断故障线路电源9/7/20249/7/2024 正由于屏蔽电缆与检漏继电器的配合有超前切断故障线路电源的作用，有效地防止了漏电火花和短路电弧的产生，所以它特别适用于有瓦斯或煤尘爆炸危险的场所和移动频繁的电气设备，即采掘工作面的供电系统9/7/20249/7/2024 （三）塑料电缆：（三）塑料电缆：n n 这种电缆的主要结构同上面所讲的2种电缆基本相同只不过它的芯线绝缘和外护套都是用塑料(聚氯乙烯或交联聚乙烯)制成的9/7/20249/7/2024 其优点是：其优点是：n n允许工作温度高，绝缘性能好，护套耐腐蚀，敷设的落差不受限制等若电缆外部有铠装的，则与铠装电缆的使用条件相同；若外部无铠装，则与橡套电缆的使用条件相同因此在条件许可时，应尽量采用塑料电缆。
9/7/20249/7/2024 二、《规程》对井下电缆的有关规定n n练习题9/7/20249/7/2024 三、矿用电气设备的分类n n矿用一般型矿用一般型（适用于低瓦斯矿井井底车（适用于低瓦斯矿井井底车场、场、 总进风巷和主要进风巷）总进风巷和主要进风巷）“KY”n n矿用防爆型矿用防爆型（适用于低瓦斯、高瓦斯和（适用于低瓦斯、高瓦斯和煤与瓦斯突出、喷出的区域）煤与瓦斯突出、喷出的区域）“Ex”n n矿用防爆型又分矿用防爆型又分ⅠⅠ类类（煤矿用）（煤矿用）n n ⅡⅡ类类（工厂用）（工厂用）9/7/20249/7/2024 矿用防爆型电气设备又分• • 隔爆型隔爆型 d 增安型增安型 e• • 本质安全型本质安全型 I (ia,ib) 正压型正压型 p• • 充油型充油型 o 充砂型充砂型 q• • 无火花型无火花型 n 特殊型特殊型 s• • 浇封型浇封型 m 气密型气密型 h 9/7/20249/7/2024 防护等级防护等级 1）） 防护等级是指防护等级是指防外物和防水能力防外物和防水能力。
2）防外物是指防止外部固体进入设备）防外物是指防止外部固体进入设备内部和防止人体触及设备内带电和运转部内部和防止人体触及设备内带电和运转部位的性能；位的性能； 3）防水是防止外部水分进入设备内部）防水是防止外部水分进入设备内部造成有害影响的性能造成有害影响的性能电气设备电气设备外壳外壳应达到一定的防护等级标准应达到一定的防护等级标准9/7/20249/7/2024 9/7/20249/7/2024 具有隔爆外壳的电气设备叫具有隔爆外壳的电气设备叫隔爆隔爆型电气设备型电气设备 隔爆外壳既具有耐爆性又具有隔隔爆外壳既具有耐爆性又具有隔爆性（不传爆性）爆性（不传爆性）隔爆型电气设备隔爆型电气设备9/7/20249/7/2024 耐爆性：耐爆性：n n 耐爆性是指当在外壳内发生最耐爆性是指当在外壳内发生最严重的爆炸时，所产生的高温不致严重的爆炸时，所产生的高温不致使外壳损伤，所形成的压力不致使使外壳损伤，所形成的压力不致使外壳变形或损坏的性能它是由外外壳变形或损坏的性能它是由外壳材质强度和本身机械结构强度来壳材质强度和本身机械结构强度来保证的保证的9/7/20249/7/2024 隔爆性：n n 隔爆性又称不传爆性，是指外隔爆性又称不传爆性，是指外壳各部件的接合面符合一定的要求，壳各部件的接合面符合一定的要求，当壳内发生爆炸时。
向外传播的火当壳内发生爆炸时向外传播的火焰或灼热物质不会引起壳外可燃性焰或灼热物质不会引起壳外可燃性气体爆炸的性能它是由隔爆外壳气体爆炸的性能它是由隔爆外壳接合面的结构参数来保证的接合面的结构参数来保证的9/7/20249/7/2024 隔爆接合面隔爆接合面的结构参数的结构参数接合面的宽度接合面的宽度接合面间隙接合面间隙表面粗糙度表面粗糙度9/7/20249/7/2024 本质安全型电气设备本质安全型电气设备 该型电气设备的全部电路均为本质该型电气设备的全部电路均为本质安全电路所谓本质安全电路，是指安全电路所谓本质安全电路，是指在规定的试验条件下，正常工作或规在规定的试验条件下，正常工作或规定的故障状态下产生的电火花和热效定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性混合物的应均不能点燃规定的爆炸性混合物的电路其代表符号为电路其代表符号为“i”9/7/20249/7/2024 《《规程规程》》有关规定：有关规定：n n练习题9/7/20249/7/2024 9/7/20249/7/2024 祝大家n学习顺利！n生活愉快！9/7/20249/7/2024 。
