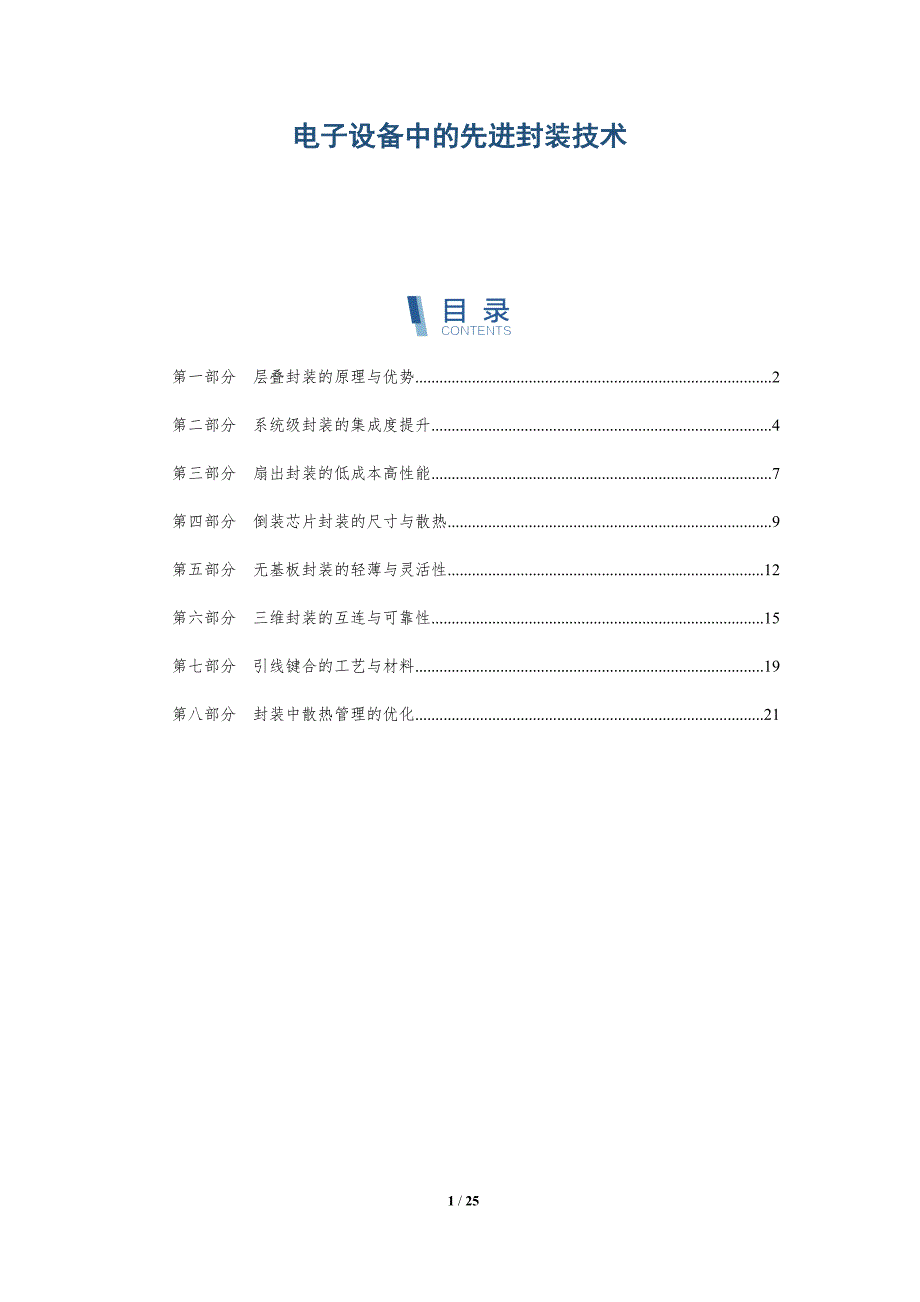

电子设备中的先进封装技术 第一部分 层叠封装的原理与优势 2第二部分 系统级封装的集成度提升 4第三部分 扇出封装的低成本高性能 7第四部分 倒装芯片封装的尺寸与散热 9第五部分 无基板封装的轻薄与灵活性 12第六部分 三维封装的互连与可靠性 15第七部分 引线键合的工艺与材料 19第八部分 封装中散热管理的优化 21第一部分 层叠封装的原理与优势关键词关键要点层叠封装的原理1. 垂直互连方法：采用 TSV（硅通孔）或微凸块等垂直互连技术，将多个芯片垂直叠放并通过金属通孔连接，实现芯片之间的通信2. 层间间距控制：通过介电层或填料材料控制相邻层之间的间距，以优化电气信号的传输和热管理3. 工艺复杂度：层叠封装工艺涉及多层薄膜沉积、蚀刻和互连，需要先进的工艺技术和设备层叠封装的优势1. 尺寸减小：垂直叠放芯片可显著减小封装尺寸，满足移动设备和可穿戴设备对小型化和集成化的需求2. 性能提升：缩短芯片之间的互连路径，降低电阻和电感寄生效应，从而提升信号速度和系统性能3. 热管理优化：层叠封装提供更好的散热途径，通过垂直散热结构和高导热材料的使用，优化热管理并防止热量积累4. 系统级集成：通过层叠封装技术，可以将多种异构芯片集成在一个封装中，实现异构片上系统（SoC）或片上系统（SiP），提升系统功能和灵活性。
5. 成本效益：层叠封装通过缩小尺寸和提高成品率，能够降低整体系统成本，特别是对于复杂的多芯片系统6. 技术趋势：随着芯片复杂度和集成度不断提升，层叠封装技术成为业界发展趋势，在高性能计算、人工智能、移动通信等领域得到广泛应用层叠封装的原理层叠封装（TSV）是一种先进封装技术，允许在半导体晶片（裸片）中形成垂直互连这通过在裸片的硅通孔（TSV）中创建导电通孔来实现，这些通孔穿过裸片的整个厚度，连接到封装的顶部和底部TSV 可以提供高密度互连，同时减少封装的整体尺寸和重量在层叠封装中，裸片以堆叠的方式组装，通过 TSV 相互连接这种方法可以创建具有比传统水平封装更高互连密度的三维（3D）集成电路（IC）层叠封装还允许异构集成，其中不同类型的裸片（例如，逻辑、存储器和射频）可以堆叠在一起以创建定制的 IC层叠封装的优势与传统封装技术相比，层叠封装提供以下优势：* 更高的互连密度：TSV 提供了高密度互连，允许在较小的封装中容纳更多I/O（输入/输出）连接这归因于 TSV 的较小尺寸和垂直方向，从而可以减少互连路径的长度 更短的互连路径：垂直 TSV 连接消除了水平布线，从而缩短了互连路径的长度。
这减少了信号传输延迟，提高了系统性能 更低的功耗：较短的互连路径导致更低的电容和电感，从而降低了功耗此外，层叠封装的紧凑尺寸减少了寄生电容和电感，进一步降低了功耗 更小的尺寸和重量：通过消除水平布线并减少封装的整体尺寸，层叠封装可以实现更小、更轻的设备这对于便携式和嵌入式应用尤为重要 异构集成：层叠封装允许异构集成，其中不同类型的裸片可以堆叠在一起以创建定制的 IC这提供了创建具有独特功能和性能的IC的灵活性应用层叠封装用于各种应用，包括：* 移动设备* 数据中心* 高性能计算* 汽车电子* 医疗设备* 物联网（IoT）技术挑战层叠封装技术也面临着一些挑战：* 制造复杂性：制造层叠封装涉及多步复杂工艺，包括 TSV 蚀刻、电镀和晶片堆叠这需要高度的精度和工艺控制 成本：层叠封装比传统封装更昂贵，因为它们需要额外的制造步骤和材料 热管理：将裸片堆叠在一起会产生额外的热量，因此需要采取措施来管理热量尽管存在这些挑战，层叠封装技术仍在不断发展，并有望在未来促进行业的创新和进步第二部分 系统级封装的集成度提升关键词关键要点SiP封装中的高密度互连1. 多层层压和微型化芯片实现紧凑的元件放置，提高互连密度。
2. 高密度互连技术，如TSV（硅通孔）、μBGA（微型球栅阵列）和FOWLP（扇出晶圆级封装），缩小封装尺寸并增强性能3. 三维集成和晶圆级封装技术进一步提高集成度，实现更小的尺寸和更高的速度异质集成和异构封装1. 将不同类型的芯片和元件集成到单个封装中，实现跨工艺和跨域功能集成2. 异构封装支持多种芯片技术（如ASIC、FPGA、存储器）的共存，增强系统性能和灵活性3. 先进的互连技术和封装材料使异构集成成为可能，突破了传统封装的限制系统级封装的集成度提升系统级封装（SiP）是一种先进封装技术，可将多个组件集成到单个模块中，实现较高的集成度和更小的尺寸与传统封装技术相比，SiP 的集成度提升体现在以下几个方面：集成组件类型多样化：SiP 可以集成各种类型的组件，包括：* 半导体芯片（如处理器、内存、通信模块）* 无源元件（如电阻、电容、电感）* 有源元件（如晶体管、二极管）* 传感器* 执行器这种组件的多样化集成消除了传统封装中所需的多个封装，从而减少了模块的整体尺寸和重量多层互连：SiP 使用多层互连技术，将多个组件连接在一个基板上这些层通常采用薄膜工艺制造，可以实现高密度互连这种多层结构允许在有限的空间内实现高程度的集成。
封装尺寸缩小：通过集成多个组件，SiP 能够显著缩小封装尺寸这是因为 SiP 消除了多个封装所需的额外部件和空间更小的封装尺寸对于移动设备和可穿戴设备等空间受限的应用至关重要集成度量化：SiP 的集成度通常使用“集成度因子”（IOF）来衡量IOF 定义为封装内集成功能模块的数量与封装外功能模块的数量之比较高的 IOF 值表明更高的集成度研究表明，与传统的封装方法相比，SiP 可以实现高达 10 倍的集成度提升例如，一个传统的模块可能包含 10 个单独的组件，而一个同等的 SiP 模块可能仅集成 2 个组件集成度提升带来的优势：SiP 的集成度提升带来了以下优势：* 尺寸减小： 更小的封装尺寸可提高空间利用率和便携性 重量减轻： 较轻的模块对于移动设备和航空航天应用至关重要 成本降低： 通过集成多个组件和减少制造步骤，SiP 可以降低生产成本 性能提高： 高密度的互连可减少信号传输延迟和反射，从而提高模块的整体性能 可靠性增强： 封装内集成的组件较少，可减少故障点并提高可靠性应用领域：SiP 的高集成度使其适用于广泛的应用，包括：* 移动设备* 可穿戴设备* 医疗设备* 汽车电子* 物联网设备展望：未来的 SiP 技术预计将继续朝着更高的集成度和更小的尺寸发展。
这将通过以下技术创新来实现：* 更先进的互连技术* 新型基板材料* 异构集成* 先进的封装工艺这些创新将使 SiP 能够进一步缩小尺寸、提高性能并降低成本，从而成为电子设备的未来封装解决方案第三部分 扇出封装的低成本高性能扇出封装的低成本高性能扇出封装（Fan-Out Wafer Level Packaging，FOWLP） 是一种先进的封装技术，可以通过将集成电路（IC）裸片重新分布到载体基板上，显着降低封装成本并提高性能该技术已被广泛用于移动设备、可穿戴设备和汽车电子等消费电子领域降低成本FOWLP 相比传统封装技术，在成本方面具有显著优势：* 减少基板材料：FOWLP 使用更薄、更小的载体基板，从而降低了材料成本 缩短制造时间：FOWLP 的制造过程更加简化，无需复杂的传统封装步骤，从而节省了时间和成本 提高产量：FOWLP 的自动化程度更高，可以减少缺陷率，提高产量，从而进一步降低每单位成本提高性能除了降低成本外，FOWLP 还提供了一系列性能优势：* 更低的电感：FOWLP 的载体基板更薄，电感更低，从而改善了信号完整性 更短的互连：IC 裸片直接连接到载体基板上，减少了互连长度，降低了寄生电容和电阻。
更高的集成度：FOWLP 可以集成多个裸片和组件，实现更高的集成度，从而降低系统尺寸和复杂性具体应用FOWLP 技术已在以下应用中得到广泛采用：* 移动设备：智能、平板电脑和笔记本电脑 可穿戴设备：智能手表、健身追踪器和增强现实眼镜 汽车电子：高级驾驶员辅助系统 (ADAS) 和信息娱乐系统 其他应用：消费电子、医疗设备、工业自动化技术进展FOWLP 技术仍在快速发展，出现了以下新趋势：* 异构集成：将不同类型的裸片（如 CMOS、RF 和存储器）集成到单个 FOWLP 封装中 多层 FOWLP：堆叠多个 FOWLP 层，以增加裸片容量和实现更高级别的功能 嵌入式组件：将无源组件（如电容器和电阻器）嵌入 FOWLP 封装中，从而进一步提高集成度结论扇出封装技术通过降低成本和提高性能，为电子设备带来了革命性的影响它已广泛应用于各种消费电子和工业应用中，并有望在未来继续推动技术进步随着技术不断发展，FOWLP 将继续在复杂系统中发挥关键作用，提供无与伦比的成本和性能优势第四部分 倒装芯片封装的尺寸与散热关键词关键要点倒装芯片封装的平面尺寸* 倒装芯片封装的平面尺寸与芯片面积密切相关面积越大，平面尺寸也越大。
平面尺寸的减小有利于提高封装密度和减小电路板占用空间，从而实现更紧凑的电子设备设计 随着芯片技术的发展，倒装芯片封装的平面尺寸持续缩小，预计未来仍将继续减小倒装芯片封装的厚度* 倒装芯片封装的厚度由芯片厚度、基板厚度和封装材料厚度共同决定 厚度较低的封装有利于减少热阻，提高散热效率 近年来，倒装芯片封装的厚度不断减小，以满足电子设备日益增长的散热需求倒装芯片封装的散热关键因素* 倒装芯片封装的散热主要通过基板传导、封装材料传导和空气对流进行 影响散热的关键因素包括基板材料的导热率、封装材料的导热率、封装尺寸和结构 优化散热设计需要综合考虑这些因素，以实现最佳的热传递倒装芯片封装散热的新技术* 随着电子设备性能的提升，倒装芯片封装散热面临着严峻的挑战 热扩散、热管和液冷等新技术正在探索，以增强倒装芯片封装的散热能力 这些新技术有望在未来显著提高倒装芯片封装的散热效率倒装芯片封装的热模拟和测试* 热模拟和测试对于评估倒装芯片封装的散热性能至关重要 热模拟可以预测封装的温度分布和热流，辅助优化设计 测试验证热模拟结果，提供封装实际散热能力的准确评估倒装芯片封装散热的前沿趋势* 倒装芯片封装散热的前沿趋势包括异构集成、先进材料和人工智能优化。
异构集成整合不同材料和元件，以优化散热性能 先进材料，如碳纳米管和石墨烯，具有出色的导热率，可提高散热效率 人工智能优化技术可自动设计和优化封装结构，以最大化散热效果倒装芯片封装的尺寸与散热倒装芯片封装（FCBGA）由于其尺寸小、性能高而广泛用于电子设备中然而，由于其紧凑性，散热成为一个关键问题尺寸的影响FCBGA尺寸对散热的主要影响有：* 芯片尺寸：芯片面积越大，发热量越大，需要更多的散热措施 封装尺寸：封装尺寸越大，可用的散热面积越大 焊球数量：焊球数量越多，芯片与基板之间的接触面积越大，热传递也越好散热措施为了解决FCBGA的散热问题，通常采用以下。
