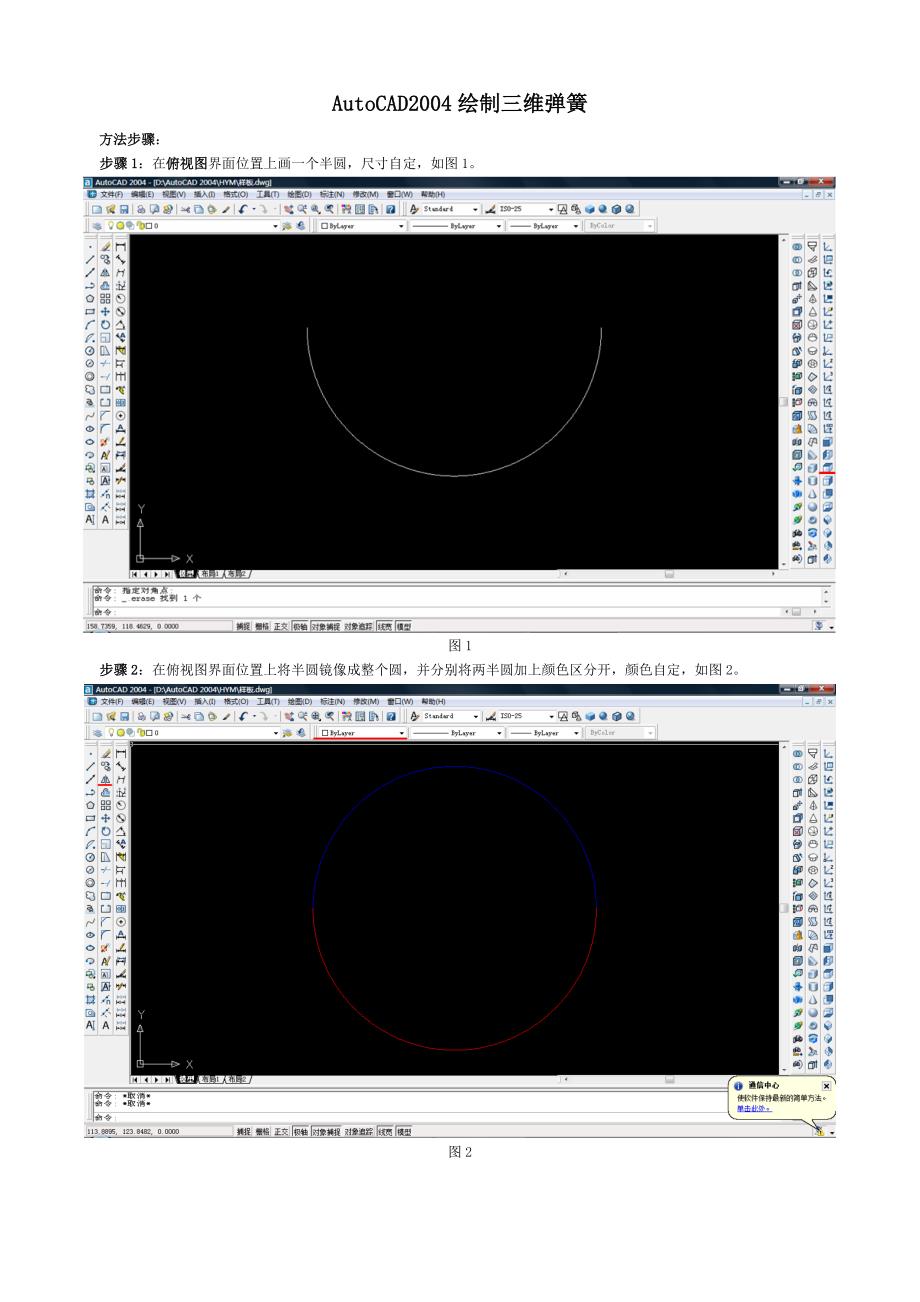

AutoCAD2004 绘制三维弹簧方法步骤：步骤 1：在俯视图界面位置上画一个半圆，尺寸自定，如图 1图 1步骤 2：在俯视图界面位置上将半圆镜像成整个圆，并分别将两半圆加上颜色区分开，颜色自定，如图 2图 2步骤 3：将俯视图界面位置上的图形转换到主视图界面位置，此时就形成了一条线，如图 3图 3步骤 4：在主视图界面位置的横线中点作一条垂线，尺寸自定，此直线作为路径，不画也可以，如图 4图 4步骤 5：在主视图界面位置，点击旋转图标键，先选中一条横线进行旋转，旋转角度为 7 度，再选中另一条横线进行旋转，旋转角度-7 度，如图 5图 5步骤 6：点击圆图标键，在两根直线的端点分别画圆，圆为弹簧钢丝直径，钢丝直径自定，本例中直径取 3，如图 6图 6步骤 7：点击拉伸图标键，选中上圆，输入路径 P，选择蓝线，半个弹簧绘制完成，再选中下圆，输入路径 P，选择红线，另半个弹簧绘制完成，如图 7图 7步骤 8：删除红蓝路径线，点击并集图标键，选中两半圆环，回车，两圆环成为一个整体，并测量两圆环中心距离为 5，如图 8图 8步骤 9：点击阵列图标键，弹出阵列对话框，在对话框内设置矩形阵列，行输入 6，列输入 1，行偏移 5（上图的尺寸 5），列偏移 1，阵列角度 0，设置完成后点击对话框内的选择对象按钮，然后选择图形，此时对话框自动弹出，点击确定，弹簧阵列完成，如图 9。
图 9步骤 10：删除尺寸 5，点击并集图标键，选中所有的圆环，回车，各圆环成为一个整体，点击体着色图标键，选中弹簧，弹簧至此全部绘制完成，点击西南等轴测，查看弹簧三维图形，如图 10图 10注：1、本图中绘制的中心线主要是保证弹簧阵列时的位置，即各环在同一直线位置上，同时又是路径2、图中所需要用的图标键，已经用红线标明，只有个别的未标明，阅读时注意查看3、绘制三维图形时，应该要注意：主视图界面、左视图界面、俯视图界面、等轴测界面是相互交叉使用的。
