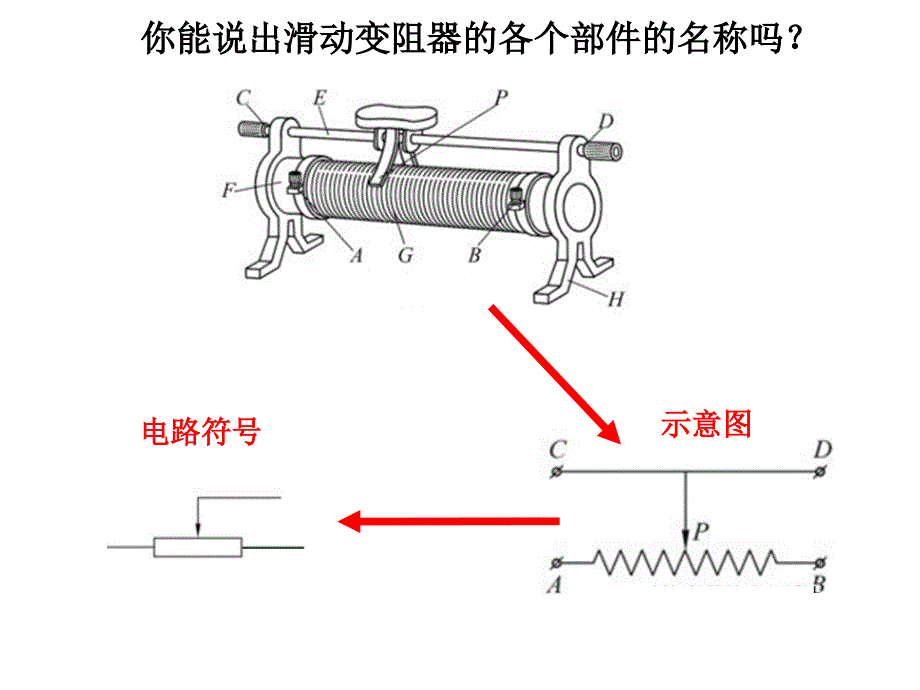

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电路符号,你能说出滑动变阻器的各个部件的名称吗？,示意图,滑动变阻器的两种使用方法,滑动变阻器的分压、限流接法,为了改变待测电阻两端的电压(或通过的电流)，常把滑动变阻器与电源连接作为供电控制电路，滑动变阻器在电路中主要有两种连接方式，如图(甲)、(乙)所示，分别叫限流式接法和分压式接法,1、原理图,待测电阻供电电压的调节范围：(不计电源内阻),滑动变阻器的限流式接法：,如图，,R,x,为待测电阻，,R,为滑动变阻器的总电阻,电路连接特点：它的接线方式是电源、滑动变阻器与待测电阻三者串联,该电路的优点是电路耗能小，操作简单一般适用于,用大阻值滑动变阻器测量小阻值电阻,从该表达式中，可以看出：其,电压变化范围较小,，,R,x,比,R,大得越多，变化范围越小,滑动变阻器的分压式接法：,该电路优点是电压调节范围宽，但该电路较为复杂，操作也复杂，耗能也较大一般适用于,用小阻值滑动变阻器测量大阻值电阻,电路连接特点：接线方式是电源与滑动变阻器组成闭合电路，而待测电阻与滑动变阻器的一部分电阻并联,待测电阻供电电压的调节范围是：,0E,(不计电源内阻),如图，,R,x,为待测电阻，,R,为滑动变阻器的总电阻,小结：,滑动变阻器的两种接法,控制电路,以大控小,（电流、电压要变化范围,大）,以小控大,接线方便,调控范围小,接线麻烦,调控范围大，且从0开始,U,R,A,B,P,R,x,U,R,A,B,P,R,x,电流：,电压：,电流：,电压：,控制范围,（负载,R,x,两端电压,U,x,、,电流,I,x,的变化范围）,适用条件,电路优点,电路缺点,限流式,分压式,采用限流式接法时，电路不能安全工作，如电路中的最小电流(电压)仍超过电流表(电压表)的量程或超过用电器的额定电流(电压)时，应采用分压式接法,实际选择的原则：以下几种使用分压式接法：,（其余情况用限流式接法）,要求负载上电压或电流变化范围大，且从零开始连续可调，须用分压式接法,待测电阻,R,x,远大于滑动变阻器总电阻,R,时，须用分压式接法,在这种情况下，滑动变阻器的滑片从一端移到另一端，电路中的电流变化仍极小，待测电阻的电流（电压）变化范围很小。
1、某学生用下图中所示的器材做“描绘小灯泡的伏安特性曲线”的实验，小灯泡标有“2.5 V，1 W”的字样，电池组电动势为3 V（内阻不计），滑动变阻器有两种规格：R1标有“10，2 A”，R2标有“100，20 mA”测量时要求小灯泡两端的电压从零开始，并测多组数据,（1）滑动变阻器应选用,接法.,（2）滑动变阻器应选用,（3）电压表应选择,，电流表应选择,.,（4）电流表是采用外接法还是内接法？,（5）请参照实物图完成电路图的设计并正确,连接,实物图,二、选择电路连接电路,R,1,分压,外接法,0-3V,0-0.6A,V,A,V,A,V,A,2、用伏安法测量某一电阻 R,x,的阻值，现有实验器材如下：,待测电阻 R,x,(阻值约5,，,额定功率为 1W)；,电流表 A,(量程 00.6A，内阻0.2)；,电压表 V,(量程 03V，内阻3 k)；,滑动变阻器 R,0,(050,）,蓄电池(电动势为 6V)、开关、导线为了较准确测量R,x,阻值，电流表应采用什么接法?滑动变阻器应采用什么接法?并在下面画出实验电路图,例与练,3、在用伏安法测电阻（待测电阻约为2K,）,的实验中，所用电压表的内阻约为20K,，电流表的内阻约为10，使用滑动变阻器的总电阻为50，选择能够减小误差的电路进行实验，画出此实验的电路原理图。
例与练,解析：,故电流表应采用内接法滑动变阻器的总电阻R=50,远小于待测电阻的阻值，故采用滑动变阻器的分压接法若采用限流式接法，待测电阻上电流和电压的变化很不明显，测量误差较大A,V,R,x,R,4、用伏安法测金属电阻,R,x,（约为5,）的值，已知电流表内阻为1，量程为0.6A，电压表内阻为几K，量程为3V，电源电动势为9V，滑动变阻器的阻值为06，额定电流为5A，试画出测量,R,x,的原理图例与练,解析：,故电流表应采用外接法如果采用变阻器限流接法，待测电阻,R,x,的电压变化范围约为45/129V，显然所提供的电压表量程不够，所以变阻器采用分压接法R,V,A,R,x,。
