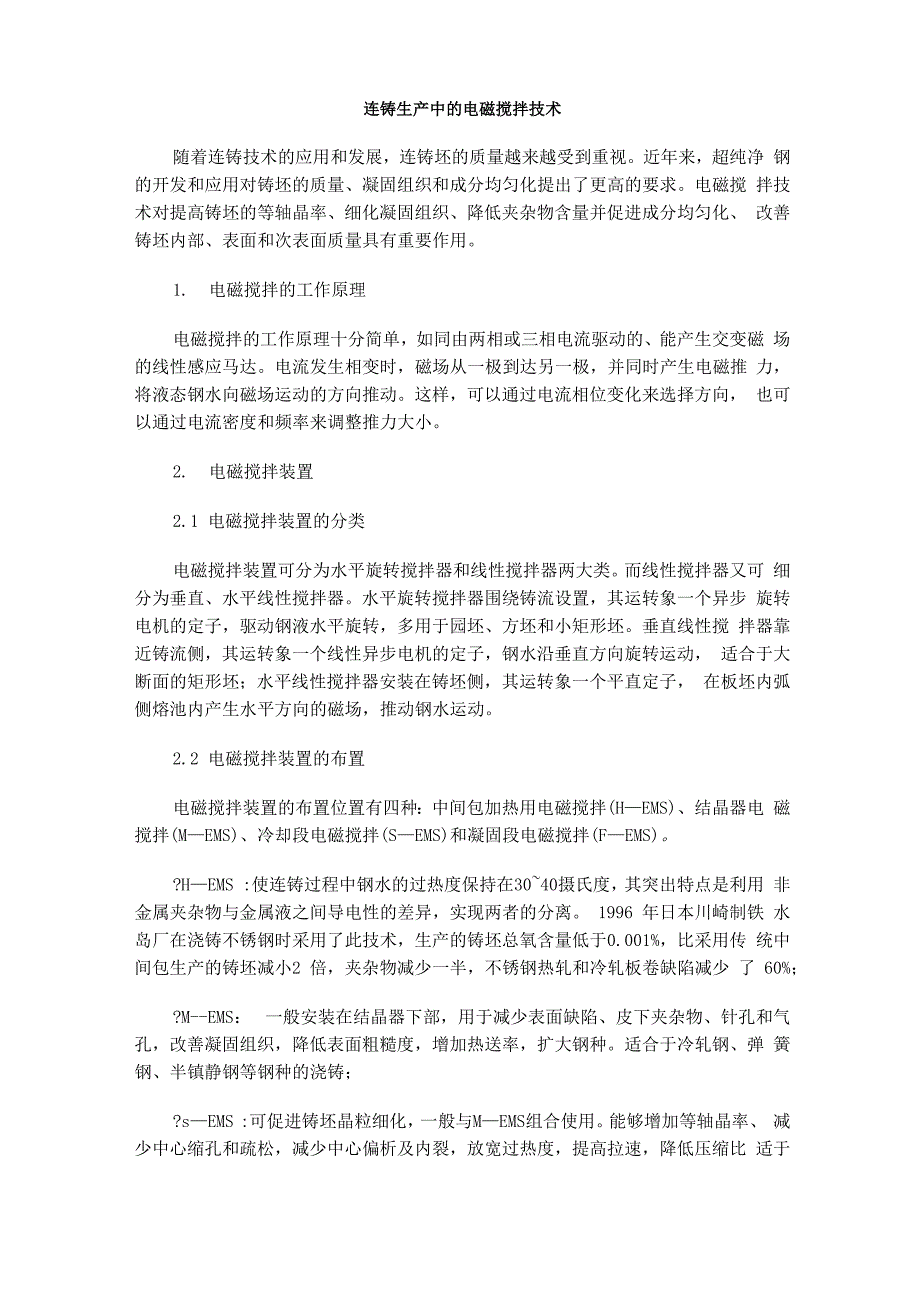

连铸生产中的电磁搅拌技术随着连铸技术的应用和发展，连铸坯的质量越来越受到重视近年来，超纯净 钢的开发和应用对铸坯的质量、凝固组织和成分均匀化提出了更高的要求电磁搅 拌技术对提高铸坯的等轴晶率、细化凝固组织、降低夹杂物含量并促进成分均匀化、 改善铸坯内部、表面和次表面质量具有重要作用1. 电磁搅拌的工作原理电磁搅拌的工作原理十分简单，如同由两相或三相电流驱动的、能产生交变磁 场的线性感应马达电流发生相变时，磁场从一极到达另一极，并同时产生电磁推 力，将液态钢水向磁场运动的方向推动这样，可以通过电流相位变化来选择方向， 也可以通过电流密度和频率来调整推力大小2. 电磁搅拌装置2.1 电磁搅拌装置的分类电磁搅拌装置可分为水平旋转搅拌器和线性搅拌器两大类而线性搅拌器又可 细分为垂直、水平线性搅拌器水平旋转搅拌器围绕铸流设置，其运转象一个异步 旋转电机的定子，驱动钢液水平旋转，多用于园坯、方坯和小矩形坯垂直线性搅 拌器靠近铸流侧，其运转象一个线性异步电机的定子，钢水沿垂直方向旋转运动， 适合于大断面的矩形坯；水平线性搅拌器安装在铸坯侧，其运转象一个平直定子， 在板坯内弧侧熔池内产生水平方向的磁场，推动钢水运动。
2.2 电磁搅拌装置的布置电磁搅拌装置的布置位置有四种：中间包加热用电磁搅拌(H—EMS)、结晶器电 磁搅拌(M—EMS)、冷却段电磁搅拌(S—EMS)和凝固段电磁搅拌(F—EMS)H—EMS :使连铸过程中钢水的过热度保持在30~40摄氏度，其突出特点是利用 非金属夹杂物与金属液之间导电性的差异，实现两者的分离 1996 年日本川崎制铁 水岛厂在浇铸不锈钢时采用了此技术，生产的铸坯总氧含量低于0.001%，比采用传 统中间包生产的铸坯减小2 倍，夹杂物减少一半，不锈钢热轧和冷轧板卷缺陷减少 了 60%；?M--EMS： 一般安装在结晶器下部，用于减少表面缺陷、皮下夹杂物、针孔和气 孔，改善凝固组织，降低表面粗糙度，增加热送率，扩大钢种适合于冷轧钢、弹 簧钢、半镇静钢等钢种的浇铸；?s—EMS :可促进铸坯晶粒细化，一般与M—EMS组合使用能够增加等轴晶率、 减少中心缩孔和疏松，减少中心偏析及内裂，放宽过热度，提高拉速，降低压缩比 适于生产厚板、普板、不锈钢、工具钢等钢种；?F--EMS： 一般在浇铸对碳偏析有严格要求的高碳钢时使用，安装在凝固末端附 近，可减少中心缩孔和中心偏析，提高拉速，降低压缩比。
板坯连铸机的电磁搅拌装置，可安装在结晶器内或安装在扇形段安装在扇形 段时，可采用单环蝶形搅拌方式，也可以采用双环蝶形搅拌方式双环搅拌更有利 于将顶部高温液态钢水与底部温液态钢水进行较长距离的交换安装于扇形段的电 磁搅拌其共同特点是，采用水平运动方向的磁场，所不同的是搅拌装置的安装位置， 安装位置可在辊后、辊间或辊内箱式扇形段电磁搅拌是由瑞典ABB(ASEA)提出，是置于辊后由于连铸机顶部 区域的辊子辊径小，搅拌器与板坯的距离短，通常小于250 毫米超过这一距离， 就需要非常高的电能，这意味着高昂的运行费用；?新日铁式(NipponSteelType)电磁搅拌是安装于辊间，这需要对扇形段进行特 殊设计，采用小的辅助辊，每侧铸流2 个搅拌器，以使铸坯内部的搅拌力最大；?辊内内置式(In—RollType)，由法国冶金研究院(IRSID)开发，搅拌器安装在 辊内由于接近铸坯，因而效率高；?如果辊内内置式搅拌器并排成对使用，其功效等同于箱式电磁搅拌装置，这适 用于辊径较大的连铸机如果在铸流每侧成对使用，其效果等同于新日铁式 (NipponSteelType)电磁搅拌；?扇形段电磁搅拌通过增加铸坯内部的等轴晶结构，减少了中心疏松和中心偏 析，从而改进了铸坯内部质量。
连铸机上使用一种搅拌方式比较普遍，但当浇铸中、高碳钢以及合金钢时，有 可能遇到铸速快、过热度高、铸坯尺寸小等比较困难或特殊要求情况，单一的搅拌 工艺往往不能使铸坯形成足够的等轴晶，中心疏松和中心偏析严重解决的方法是 将几种搅拌方式组合使用3. 电磁搅拌技术的发展电磁搅拌器是由瑞典ASEA公司首先发明用于电弧炉炼钢，后来才被用于连铸20 世纪 60 年代奥地利开始使用电磁搅拌浇铸合金钢70年代，法国冶金研究院(IRSID)首次在方坯连铸机上进行了线性电磁搅拌技 术的工业性试验，使硅铝镇静钢的皮下质量得到了改善随后，园坯连铸的旋转搅 拌技术的研究取得了突破性进展1973年世界首台板坯连铸机二冷段电磁搅拌器在 新日铁君津厂投入使用同年，法国冶金研究院(IRSID)在西德Eillingen厂的板坯 连铸机上也使用了电磁搅拌技术1977年ASEA提出辊后箱式搅拌的设想，安装在 铸流奥氏钢支持辊后面，沿拉坯方向搅拌铸流适用于辊子辊径小，搅拌器与板坯 的距离小于 250 毫米的连铸机后来，日本神户钢铁公司在弧形板坯连铸机上安装 了直线型电磁搅拌器，新日铁用结晶器电磁搅拌装置(M—EMS)控制钢液流动，大幅 度提高了表面质量及合格率；铸坯初期凝壳厚度均匀，因纵裂而引发的拉漏事故明 显减少。
M--EMS的原理是：在结晶器内板坯后方设置直线运动式传感器(Linearinducto),产生能罩住整个铸坯宽度的平行、稳定移动磁场，以驱动结晶器 内弯月面附近的钢水沿着水平方向旋转流动现在，新日铁的板坯连铸机上几乎全 部采用了这类M—EMS新装置旋转式结晶器电磁搅拌技术由新日铁(NipponS teel )于1981年开发，广泛用于 新日铁(NSC)连铸机上和神户钢(Kobe)Kokogawa的3号连铸机上钢液的转动靠安 装在结晶器宽边铜板顶部的 2 个水平的搅拌器产生的搅拌实现，目的在于降低钢液 温度梯度，有利于铸坯凝固壳体的均匀生成，并可减少针孔、气孔和夹杂类的皮下 缺陷目前针对结晶器上采用旋转电磁搅拌有不同的观点：新日铁认为只有将搅拌器 安装在高位，弯月面处才能获得改善质量的效果 Danieli 提出将电磁搅拌器放在 结晶器的中间高度的观点这使结晶器结构和设计相比，新日铁较为简单20世纪80年代，日本川崎和瑞典ASEA开发了结晶器电磁制动装置90年代， 间歇搅拌器和多频搅拌器相继开发，这标志电磁搅拌技术的发展和成熟随着技术 的进步，开发了组合式电磁搅拌器装置，与单一的搅拌工艺相比，在改善铸坯质量、 减少中心偏析的效果更好。
1991年日本钢管(NKK)引进了钢水能加速或减速离开浸入式水口 (SEN)的 EMLS/EMLA(电磁液面减速/电磁液面加速)工艺，还能使结晶器弯月面处或弯月面下 钢水旋转的EMRS电磁减速一电磁加速是一种专为拉速超过1.8米/分的连铸机设 计搅拌系统，此系统由日本钢管(NKK)公布的这种多模式的电磁搅拌(MM—EMS)采 用4个线性搅拌器，位于浸入式水口(SEN)的两边，两两并排安装在结晶器宽面支撑 板的后面它们对通过SEN的钢液进行减速或增速(EMLS/EMLA)目的在于对弯月面 处钢水流动进行优化控制日本钢管(NKK)的数据显示，对弯月面处钢水流动经过优 化控制后产生出来的铸坯，冷轧成卷后其表面缺陷降到了最低程度在高浇铸速度下，启动电磁减速(EMLS)系统，将钢液流动减速，这样与保护渣 有关的夹杂物会消失传统的EMS(EMRS)只有开/关功能，不能根据实际的浇铸条件调整，EMLS/EMLA 代表了第二代技术，成熟的流场控制，无需手动操作，由计算机模型根据铸坯尺寸、 拉速、SEN几何形状/插入深度和氩气流量，实时调整加速、减速以及工作强度多 模式操作的 EMS 属第三代技术，在同一个连铸机上，它将三种电磁搅拌(即减速、加 速和旋转)结合起来。
三种操作模式如下：(1) 针对高拉速下，优化的双环钢液流动方式(日本钢管NKK)电磁减速/电磁加 速模式(EMLS/EMLA)；(2) 针对某种钢种(0.13%C, 0.008%Al)的电磁旋转(EMRS)模式，减少皮下针孔；(3) 将不稳定单环形钢液流动方式优化并转变为稳定双环钢液流动方式的持续 加速电磁加速(EMLA)模式有人把这一新理念看作为第三代电磁搅拌系统，这种系统已于2002年1月应用 于POSCO韩国浦项厂3号板坯连铸机上，2003年7月在浦项Kwangyang厂1〜3号 连铸机上开始运行高速浇铸时， EMLS 可使弯月面处钢水流速降低50%以上；低速 浇铸时，EMLA可使弯月面处钢水流速提高25%以上EMRS使弯月面处钢水产生旋转 运动，流速达0.35米/秒，可消除弯月面7〜9毫米以内的波动，铸坯皮下缺陷减少 40%，头坯表面夹渣、针孔减少 40%〜75%，汽车面板合格率提高到 77%日本神户钢铁公司研究了一种新型的电磁搅拌技术，即对中间包到结晶器之间 的铸流采用搅拌技术，解决了浸入式水口(SEN)堵塞的问题；新日铁又开发了一种铸 流电磁搅拌，安装在足辊以下、二冷段以上的狭缝里，通过改进等轴晶区比率来减 少中心偏析，防止内裂的产生。
4．电磁搅拌技术在中国的发展我国于20世纪70年代末才开始研究电磁搅拌技术，大致经历三个阶段：(1) .70年代末到80年代中期，我国才开始模索和探讨电磁搅拌技术， 80年代中期 引进了一批特钢连铸机，都配有进口电磁搅拌装置，对我国技术发展起到一定积极 作用，但还未有制造能力；(2) .80年代后期，经过十多年的努力，终于取得突破性进展1996年5月，舞钢首 次在大型厚板坯上成功使用了国内自行设计的S--EMS成套装置，这标志着我国结束 依靠进口的历史；(3) .1997年宝钢成功研制了大板坯连铸机上使用的S—EMS，价格是引进的1/3，已 经具备了研制高性能电磁搅拌装置的能力我国目前应用于连铸设备的电磁搅拌装置有100 多套，多为电炉连铸，绝大部分是 引进的而且引进后，也需要不断试验才能进入正常生产，例如武钢二炼钢2号连 铸机等2004年，我国宝钢也引进了结晶器电磁搅拌技术(MEMS)，开创了我国板坯 连铸 MEMS 的先例近几年来，仅有重庆特钢、宝钢、舞钢等少数钢厂使用过国产电 磁搅拌装置由于国内MEMS的应用研究还不充分，不少厂家的运用效果不够理想 主要存在以下几个问题：工艺试验不足，未对工艺参数充分优化；国内引进的MEMS 多为早期产品，功率不足，使用效果不理想；存在水质处理问题。
由于MEMS功率大， 电磁线圈采用水冷，对水质要求很高，而国内厂家水处理达不到标准，造成线圈及 接线处绝缘损坏；钢种不合适 MEMS 对高碳钢、不锈钢、厚板等特殊钢种和某些低 合金钢经强电磁搅拌后，易产生白亮带和负偏析白亮带是 C、P、S、Mn 等元素的 负偏析，对钢材质量的影响，目前，尚有不同观点在有些连铸机上，象安阳二炼钢的连铸机，由于采用内置式结晶器电磁搅拌，它使 磁能转变为热能，这样，铸坯在结晶器内形成的坯壳相对较簿若拉速高于1.3米/ 分，容易产生菱变，不利于提高产量近年电磁搅拌技术的技术改造为了跟上国外发展的步伐， 2006年1月，我国邯郸钢厂在新建两台特殊钢板坯连铸 机的合同书里明确写明， Danieli 须为邯郸钢厂新建连铸机推出先进的技术方案和 装备比如：采用 IN--MO 结晶器和集成在一起的液压振动装置，结晶器在设计上具 备装备电磁制动和电磁搅拌的能力；带有动态轻压下功能的OP—TIMUM扇形段等新 技术按计划，该两台特殊钢板坯连铸机在合同启同后20个月内建成并浇铸出第一 块铸坯，也就是说，这两台采用先进的直弧机型、垂直长度超过2.6米、基本弧半 径为9.5米、拉坯速度大于2米/分的连铸机， 2008年底实现了浇铸。
2006 年， Danieli 将为江苏淮钢提供一台6 流特殊钢大断面园坯连铸机新建铸机 采用弧形结晶器，基本弧半径为14米，可浇铸最大直径为50。
