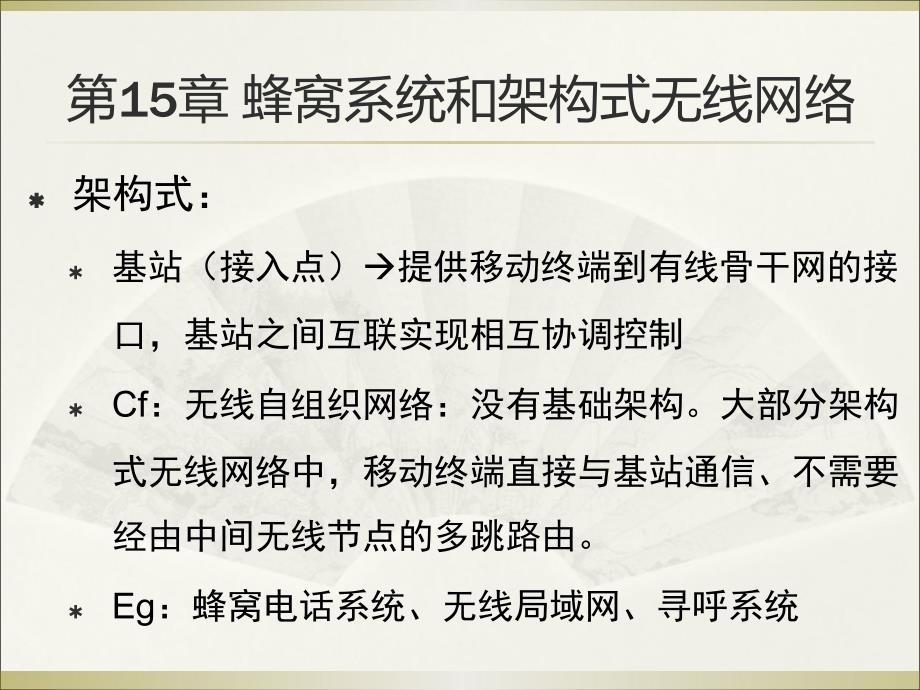

第15章 蜂窝系统和架构式无线网络,架构式： 基站（接入点）提供移动终端到有线骨干网的接口，基站之间互联实现相互协调控制 Cf：无线自组织网络：没有基础架构大部分架构式无线网络中，移动终端直接与基站通信、不需要经由中间无线节点的多跳路由 Eg：蜂窝系统、无线局域网、寻呼系统,,15.1 蜂窝系统基本概念,频率复用： 利用信号功率随传输距离衰减的特点，不同空间位置上复用频率 空间区域划分为若干个互不重叠的小区 每个小区分配一个信道集，不同小区可以重复使用相同信道集 同信道小区：足够的分隔距离（干扰）,,12.1 多载波数据传输,,,15.1 蜂窝系统基本概念,频率复用： 利用信号功率随传输距离衰减的特点，不同空间位置上复用频率 空间区域划分为若干个互不重叠的小区 每个小区分配一个信道集，不同小区可以重复使用相同信道集 同信道小区：足够的分隔距离（干扰）,,15.1 蜂窝系统基本概念,移动台和基站通信： 根据SINR选择，理想情况：小区内移动台与小区基站通信 移动台在小区间移动：通话切换到新小区基站 移动交换局：中央控制，协调用户鉴权、信道分配和切换 基站信道信号质量低于门限值，切换启动附近信道都不符合，通话终止。
15.1 蜂窝系统基本概念,小区间干扰:来自小区外的干扰 小区内干扰：来自同一小区的干扰 用户受小区内和小区间干扰的程度可用信号对干扰加噪声的功率来表示：SINR=Pr/N0B+PI Pr 接收信号功率，PI对应小区和小区间干扰的接收功率,,15.1 蜂窝系统基本概念,把同信道小区分隔足够远降低小区间干扰 为了使系统可容纳用户数最大尽可能多增加信道复用次数（分隔距离正好能使干扰大小满足目标误码率要求程度） 信号对干扰的功率比SIR=Pr/PI SIR决定了用户的误码率，系统可容纳用户数也受限于用户之间干扰,,15.1 蜂窝系统基本概念,把同信道小区分隔足够远降低小区间干扰 为了使系统可容纳用户数最大尽可能多增加信道复用次数（分隔距离正好能使干扰大小满足目标误码率要求程度） 信号对干扰的功率比SIR=Pr/PI SIR决定了用户的误码率，系统可容纳用户数也受限于用户之间干扰,,15.1 蜂窝系统基本概念,小区大小：缩小小区半径，若同时使整个系统各方面都按比例保持每个用户的SINR不变，则可以提高系统可容纳用户数15.2 信道复用,信道复用：小区间干扰系统容量和性能 基本概念：小区簇和信道分配 干扰受限系统，用户误码率SIR期望发射机和干扰发射机到期望接收机之间信道特性路径损耗传播距离的函数复用距离D 给定某个性能指标要求的平均SINR最小复用距离,,15.2 信道复用,菱形小区复用距离：同信道小区之间小区个数NI和小区半径R：D=R+2R NI+R=2R(NI+1) 给定可接受的最小复用距离Dmin，希望保持最小复用距离前提下尽可能多复用信道重复小区簇。
小区簇：每个小区分配有不相同信道集,,15.2 信道复用,菱形小区簇也是菱形，每边有K个小区小区簇中分配个第n个小区的信道集为Cn,n=1,N,N是不同信道集的个数 每个小区簇信道分配方式相同，则保证信道小区的复用距离至少为D=2KR 每个簇小区个数：N=K2，叫做复用因子,,15.2 信道复用,菱形小区簇也是菱形，每边有K个小区小区簇中分配个第n个小区的信道集为Cn,n=1,N,N是不同信道集的个数 每个小区簇信道分配方式相同，则保证信道小区的复用距离至少为D=2KR 每个簇小区个数：N=K2，叫做复用因子，N越小复用效率越高，但N越小也复用距离越小，干扰越大,,15.3 SIR和信道容量,SIR：与小区规划、小区大小、复用距离和传播环境等有关 采用简化路径损耗模型： 取d0=1m，L是d=d0的平均路径损耗，Pr=PtLd-γ ，L对期望的信号和干扰是相同的，在SIR被约掉，假定L=1. 用户容量：满足目标SIR条件下的系统每小区支持的最大用户数15.3.1 正交系统（TDMA/FDMA）,没有小区内干扰，SIR取决于同信道小区间干扰 若移动台与基站距离d，Pr=Ptd-γI 若用户与基站距离d
复用因子N=NT/Nc，每个小区有Nc个信道，Cu= Nc系统总带宽产生NT=B/Bs个带宽为Bs的正交信道,,15.3.1 非正交系统（CDMA）,信道:码字,存在小区间干扰和小区内干扰 用户容量：满足SIR目标值的每小区容纳最大用户数受限于上行链路 简化路径模型下，若移动台与基站距离d，Pr=Ptd-γ 干扰：每小区信道数Nc=NT=Cu.有Nc-1个异步小区内干扰，小区间干扰来自M个相邻小区移动台，有MNc个异步干扰15.3.1 非正交系统（CDMA）,总的小区内和小区间干扰功率：本小区i个干扰源，小区间j个干扰源，G是系统处理增益、ξ是扩频吗的一个参数 于是SIR：,,15.3.1 非正交系统（CDMA）,假设小区有理想功控，使得期望信号和小区间干扰信号的接收功率相同： 令 外小区干扰和本小区干扰的功率比 于是： SIR的目标值SIR0可得到用户容量Cu=Nc为：,,15.3.1 非正交系统（CDMA）,Eg15.1：某TDMA蜂窝系统的小区为正六边形，所有信号传播的路径损耗因子γ=2.求目标SIR为10dB所需要的最小复用因子N。
若系统总带宽为20MHz，每用户信号带宽为100kHz，计算相应的用户容量15.3.1非正交系统（CDMA）,Eg15.2：考虑一个小区内理想功控的CDMA系统假设目标SIR0=10dB，处理增益G=200，扩频码参数ξ=2，并假设来自小区外的平均功率相等（λ=1）计算系统用户容量15.4抗干扰技术,扇区化：全向天线分成N个扇区扇区化将干扰功率减小为1/N 智能天线：综合空时信号处理的天线阵列组成高增益的窄波束对准期望用户，在干扰方向山产生零陷 跳频：所有移动台按其唯一跳频图案改变载波频率，仅当干扰和期望用户的跳频模式在时间和频率上重叠时，才引起干扰,,15.4抗干扰技术,多用户检测：把期望信号和某些或全部干扰信号一起检测，检测出的干扰被减弱或消除15.5动态资源分配,1.调度：根据移动用户速率要求和延迟限制动态分配资源，高效和公平折中 2.动态信道分配：小区内多信道动态分配和小区间分配问题约束组合优化问题 3.功率控制:所有下行传输都来自小区中心，而上行传输来自小区边缘，功控主要考虑上行工控影响15.5动态资源分配,1.调度：根据移动用户速率要求和延迟限制动态分配资源，高效和公平折中 2.动态信道分配：小区内多信道动态分配和小区间分配问题约束组合优化问题 3.功率控制:所有下行传输都来自小区中心，而上行传输来自小区边缘，功控主要考虑上行工控影响。
15.5动态资源分配,小区边缘，功控主要考虑上行功率控影响注水法功控：降低来自小区边缘移动台的干扰 信道反转功控：增大边缘移动台对邻小区的干扰使得边缘到达BS和小区中心附近移动台到达BS的功率相同,,。
