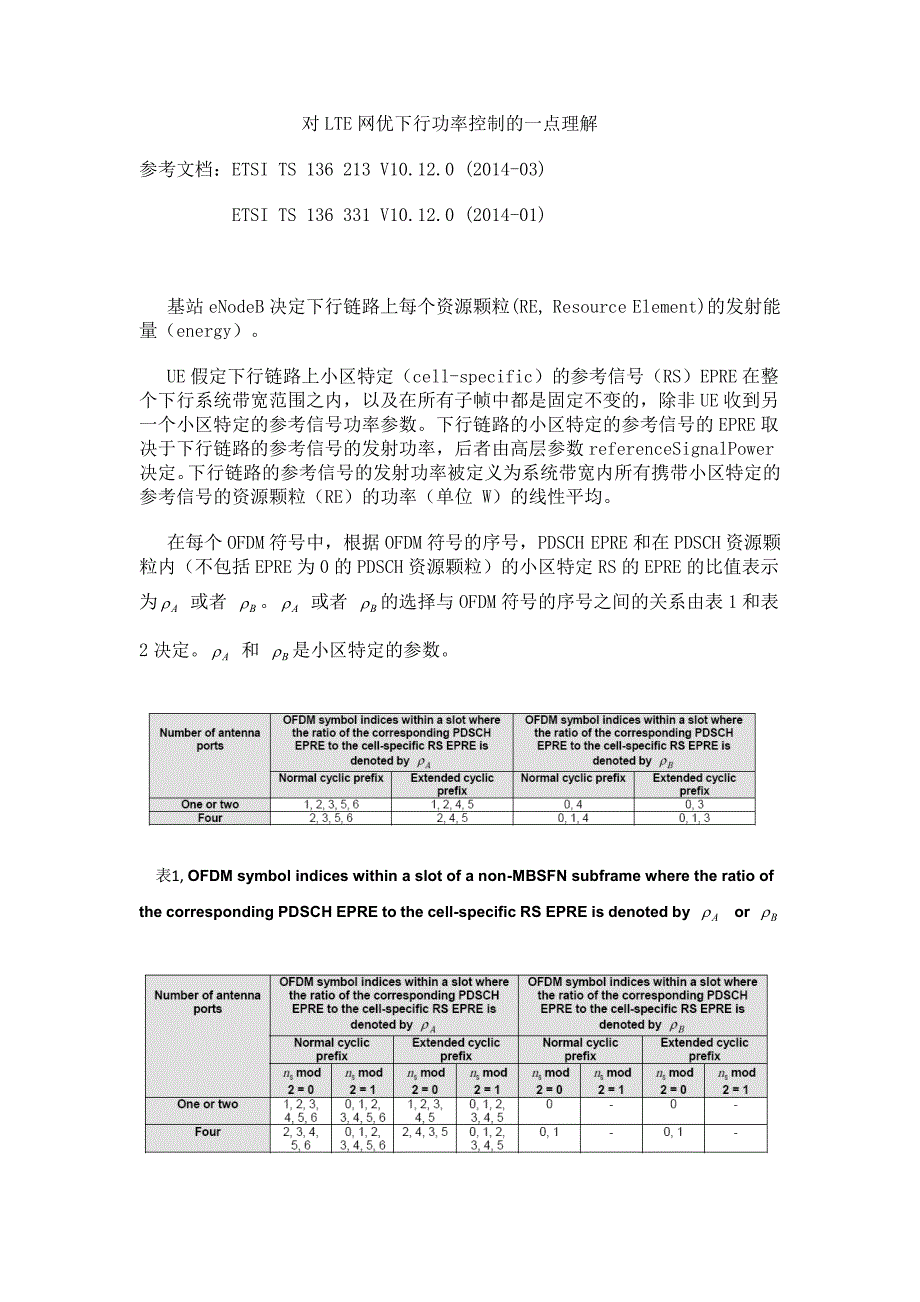

对 LTE 网优下行功率控制的一点理解 参考文档：ETSI TS 136 213 V10.12.0 (2014-03) ETSI TS 136 331 V10.12.0 (2014-01) 基站 eNodeB 决定下行链路上每个资源颗粒(RE, Resource Element)的发射能 量（energy） UE 假定下行链路上小区特定（cell-specific）的参考信号（RS）EPRE 在整 个下行系统带宽范围之内，以及在所有子帧中都是固定不变的，除非 UE 收到另 一个小区特定的参考信号功率参数下行链路的小区特定的参考信号的 EPRE 取 决于下行链路的参考信号的发射功率，后者由高层参数 referenceSignalPower 决定 下行链路的参考信号的发射功率被定义为系统带宽内所有携带小区特定的 参考信号的资源颗粒（RE）的功率（单位 W）的线性平均 在每个 OFDM 符号中，根据 OFDM 符号的序号，PDSCH EPRE 和在 PDSCH 资源颗 粒内（不包括 EPRE 为 0 的 PDSCH 资源颗粒）的小区特定 RS 的 EPRE 的比值表示为A 或者 B。
A 或者 B的选择与 OFDM 符号的序号之间的关系由表 1 和表2 决定A 和 B是小区特定的参数 表1, OFDM symbol indices within a slot of a non-MBSFN subframe where the ratio of the corresponding PDSCH EPRE to the cell-specific RS EPRE is denoted by A or B 表2， OFDM symbol indices within a slot of an MBSFN subframe where the ratio of the corresponding PDSCH EPRE to the cell-specific RS EPRE is denoted byA or B 在 non-MBSFN 和 Normal CP 的场景中，每个资源块（RB）包含 7 个 OFDM 符号 （每个 OFDM 符号在频域包含 12 个子载波），每个 OFDM 符号携带 4 个小区特定 RS，其中符号 0 和符号 4 各携带 2 个 RS，符号 1、2、3、5、6 不携带 RS（见图 1）。
那么根据表 1，符号 1、2、3、5、6 中，PDSCH EPRE 和在 PDSCH 资源颗粒内的小区特定 RS 的 EPRE 的比值表示为A，符号 1、2、3、5、6 又被称为 A 类符号；符号 0、4 中，PDSCH EPRE 和在 PDSCH 资源颗粒内的小区特定 RS 的 EPRE的比值表示为B，符号 0、4 又被称为 B 类符号 图 1 如果 UE 工作在传输模式 8 且 UE 特定的 RS 信号没有出现在用于映射 PDSCH 信道 的 PRB 之内，或者如果 UE 工作在传输模式 1-7，那么 UE 可以认为当用 16 QAM、64 QAM、多层空分复用，或者多用户 MIMO 等传输方式传输 PDSCH 数据时，A的取值可以是， 1，A=δpower-offet +PA+ 10lg(2)[dB] ≈δpower-offet +PA+ 3[dB] 如果 UE 接收到 的PDSCH数据时用基于4个小区特定的天线端口的预编码的方式发送 （参 见 3GPP TS 36.211 6.3.4.3） 或者 2，A=δpower-offet +PA[dB] 其它场景 其中，除了多用户 MIMO，其它 PDSCH transmission schemes 中δpower-offet的取值 都是 0dB；而 PA是高层确定的 UE 特定的参数。
小区特定的比值B/A的取值参见表 3，根据高层确定的小区特定的参数 PB和 eNodeB 小区的天线数目，可以确定B/A的取值 表 3，The cell-specific ratio B/Afor 1, 2, or 4 cell specific antenna ports 对于16QAM或者64QAM调制方式的PMCH信道， UE可以认为PMCH EPRE和MBSFN RS EPRE 的比例是 1:1 根据 ETSI TS 136 331 6.3.2，决定下行链路 PDSCH 功率的主要是三个参数， 即 PDSCH-Config 中的 referenceSignalPower、p-b 和 p-a，其中 p-b 和 referenceSignalPower 是公共参数，p-a 是 UE 特定参数，见图 2. p-a 是 TS 36.213 [23, 5.2]中的参数 PA ,单位是 dB 图 2 中 dB-6 表示 -6 dB, dB-4dot77 表示 -4.77 dB 等等 p-b 是 TS 36.213 [23, Table 5.2-1]中的参数 PB值 pb0 对应 0，pb1 对应 1 等等，其中其值取决于使用天线的数目。
referenceSignalPower 是 TS 36.213 [23, 5.2]中的参数 Reference-signal power，它就是下行链路的 reference-signal EPRE，单位 dBm下行链路的小区 特定的 RS EPRE 取决于下行链路的参考信号的发射功率，后者被定义为系统带宽 内所有携带小区特定的参考信号的资源颗粒 （RE） 的功率 （单位 W） 的线性平均 由于 referenceSignalPower 的缺省值是天线的发射功率平摊到每个 RE，因此包 含 RS 的 RE 的平均功率就等于所有 RE 的平均功率如果天线的发射功率是 12W， 系统带宽 20M（即 100 个 RB，1200 个子载波），则 referenceSignalPower=10lg （20000mW/1200)= 12.2 dBm 现在我们根据 20M 带宽、2*10W(两天线)发射功率、 referenceSignalPower=12.2 dBm、PA=-3dB、PB=1 计算 PDSCH 功率 对于不包含 RS 信号的 A 类符号，即符号 1、2、3、5、6，计算过程如下： ∵referenceSignalPower=12.2 dBm ∴RS EPRE = referenceSignalPower=12.2 dBm = mW ∵δpower-offet的取值是 0dB ∴A=δpower-offet +PA = PA = -3dB ∵ = A,换算成 dB 得到 ∴10lg() = 10lg(A) = -3dB ∴PDSCH EPRE = *(RE EPRE) = * mW = mW = mW 这里求出的是 RB 中一个子载波上符号 1、2、3、5、6 所在 RE 的功率之和， 由于每个 RB 有 12 个子载波，一共是 100 个 RB ∴映射为 PDSCH 的 A 类符号的总发射功率是 1200* mW =9.981 W， 即 39.9918 dBm 对于包含 RS 信号的 B 类符号，即符号 0、4，计算过程如下： ∵是 2 天线配置 ∴根据表 3，当 PB=1 时，B/A=1 ∵在 2 天线端口场景中，B 类符号中 2 个子载波（RE）用于 RS 信号，2 个子 载波没有功率发射，剩下 8 个子载波用于传数据 ∴20M 带宽下，共有 200 个 B 类符号的子载波用于 RS 信号，800 个 B 类符号 的子载波用于传数据。
∵RS EPRE = referenceSignalPower=12.2 dBm = mW ∴B 类符号用于 RS 信号的总功率是 200* mW =3319.17 mW， 即 35.21 dBm ∵B/A=1 ∴B 类符号的 PDSCH EPRE =(RS EPRE) *B=(RS EPRE) *A, 而A= -3dB， ∴10lg() = 10lg(A) = -3dB ∴PDSCH EPRE = *(RE EPRE) = * mW = mW = mW ∴B 类符号用于 PDSCH 信号的总功率是 800* mW =6654.11 mW ∴B 类符号的总发射功率是 3319.17 mW+6654.11 mW=9973.28 mW， 即 39.988 dBm 由上述计算可以看出，每个 OFDM 符号（不管是 A 类符号还是 B 类符号）的 总体功率应该基本相同所有 B 类数据符号子载波功率+所有 RS 子载波功率=所 有 A 类符号子载波功率同一种符号的功率应该相同，从而能最大化地分担基站 功率。
