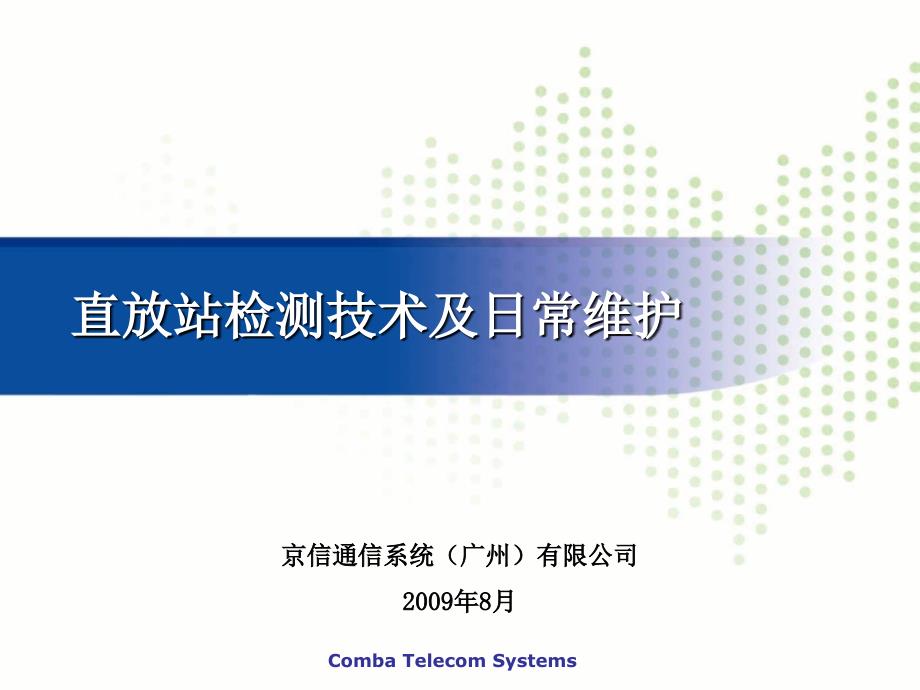

Comba Telecom Systems,直放站检测技术及日常维护,京信通信系统（广州）有限公司 2009年8月,目录,直放站的工作原理 直放站常用参数检测 直放站常见故障分析 故障的检测方法 典型故障的判断和修复,,直放站的工作原理,目前在国际上流行的各类直放站 1. 无线直放站 2. 光纤直放站 3. 移频直放站 4. 蜂窝外置功放 5. 室内信号分布系统,1 无线直放站,BTS,,,,1 无线直放站的系统结构,2 光纤直放站,2 光纤直放站系统结构,3 移频直放站,3 移频直放站系统结构,,LAN,PA,,,双工器,双工器,变频器,变频器,远端,,,链接天线,链接天线,用户天线,,,,4 蜂窝外置功放,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,微蜂窝 RBS2301,,,,,,,蜂窝功放,,4 蜂窝外置功放系统结构,5 室内分布系统,5 室内分布系统结构,2 直放站常用参数检测,1、增益2、功率3、波动4、三阶交调5、回波损耗6、接入信号电平7、输出噪声电平8、调制信号电平9、光功率10、隔离度,工程常用参数的测量方法,,2.1 增益及可调范围,增益：是指放大器性工作状态下对信号的放大能力。
测量仪器：频谱仪、信号源图1 测量方框图,,,,,,扫频 信号源,放大器,衰减器 L1(dB),频谱仪 L2(dB),Lin,,隔离器,,,,Lout,IN,OUT,,2.1 增益—测量步骤,设置扫频信号源估计放大器增益和输出功率大小，设置扫频源（或频谱仪扫描输出信号）扫描频率参数和输出电平，记下扫频源输出电平值Lin（此值不可使放大器饱和，否则须在信号源后串接衰减器）注意：先设置，后接入） 连接频谱仪估计放大器输出功率大小，适当串加衰减器后，将放大器输出端连接到频谱仪输入端注意：必须串接衰减器，以保证频谱仪输入端的安全） 检查连接是否正确后，再接通电源 读取电平数读取频谱仪上测得的电平数L2（dBm），可得放大器输出电平Lout=L1+L2（dBm）则放大器的增益为：G=Lout–Lin（dB） 增益可调范围测量当放大器增益可调时，保持输入电平不变，改变放大器增益控制，观察其输出功率变化范围，其范围即为增益可调范围输出功率——是指放大器的功率输出能力ALC电平就是直放站的自动增益控制电平。
测量仪器——频谱仪、信号源（或功率计）图2 测量方框图,,,,,,信号源,放大器,衰减器 L1(dB),频谱仪 L2(dB),Lin,,隔离器,,,,Lout,IN,OUT,2.2 波动,2.2 功率（ALC）--测量步骤,连接如图2所示要求同前） 设置信号源使其输出一载波信号，使载波频率与放大器中心频率相同 逐步增大信号源载波输出功率，观察频谱仪显示信号电平，直至其不再增大，直接读取电平值L2max（dBm） 放大器的ALC电平= L1+ L2max（dBm） 若测量多频谱功率，则需把所有频率分量的功率相加2.3 带内波动,带内波动——指在有效工作频带内最大和最小电平之间的差值 测量仪器——频谱仪HM5014图3 测量方框图,,,,,放大器,衰减器,频谱仪,Lin,,隔离器,,,,Lout,IN,OUT,,,,,,,,,,,,,,,,,,,,,output,input,HM5014,扫频信号,,2.3 带内波动—测量步骤,连接如图3所示要求同前） 设置频谱仪output口信号为一扫频信号，使其中心频率等于放大器中心频率，扫频宽度为52MHz。
读取频谱仪上有效频带宽度内最大和最小电平之间的差值，即为带内波动，单位为dB 载波选频直放站的波动为各工作频点最大和最小电平之间的差值2.4 三价交调,三阶交调——是指等幅双音信号f1和f2输入放大器后，由于放大器的非线性而产生的2f1-f2和2f2-f1的杂散分量 测试仪器——频谱仪HM5014、信号源图4 测量方框图,,,,,,信号源（载波f1和f2）,放大器,衰减器,频谱仪,Lin,,隔离器,,,,Lout,IN,OUT,2.4 三价交调--测量步骤,连接如图4所示要求同前） 设置信号源两载波频率f1和f2，使f2-f1等于0.5MHz，(f1+f2)/2等于放大器中心频率 从频谱仪上显示为下图，三阶互调即为 IM3 = L3 - L1 (dBc) L(dBm),L1,L3,,,f1,f2,f (MHz),2f1-f2,2f2-f1,L3 - L1,3 常见的故障及分析,本公司生产的设备类型较多，机型各异，要作好维修工作，首先应该认识各种机型，掌握不同机型的用途，熟记各种机型的性能参数、功能特点、电路的基本组成以及工作原理、熟记各模块所在位置及所起的作用；以及安装拆卸技巧；各模块测试点波形，输出点电平及测试调校方法等。
为了保证设备故障一次检修成功率，应熟记各机型电路框图及有关机型的技术参数，以利故障的迅速检修及排除根据用户申告机型，配齐所用工具，相关配件模块，检测仪器（频谱仪、电脑等）及黏合剂（硅胶）等一、检修设备故障前的准备工作,设备故障时可以通过用户申告及监控查询反映出来其基本分类如下： 直放站覆盖区无信号 直放站干扰基站 覆盖区有信号无法上线 覆盖区通话质量差 监控问题 其它问题二、系统常见的故障分类,,1、模块质量不良 尤其是下行选频模块，它采用了大量的集成电路，晶体管，电阻，电 容，晶振等元器件这些元器件在使用及运输过程中，若有变质、短 路、开路、击穿、漏电、参数改变、热稳定性差等，均会使设备功能 失常或覆盖区信号无 2、电源问题 若用户电源质量不高或经常性的停电，这样将给我们的设备带来很大 的冲击，在这样的环境下使用将加速元器件的老化及参数的改变等， 致使缩短设备的正常使用寿命三、设备出现故障的主要原因,3、勘测设计及开通调试不正确 设计时如果所选信源质量差，或调试开通参数设置不合理，都是造成以后设备故障的隐患 4、外部干扰 这一类型比较特殊，如我们在勘点及开通后一直设备工作正常（如信源是移动提供的）但后来其他单位（比如联通）在我们的直放站施主天线附近建站或使用能发射强磁、强电波的设备，这样将严重干扰我们的直放站，甚至使覆盖区无法通话。
5、人为或自然破坏 有些沿海地区遭受台风袭击后出现天线折断、方向偏移等，曾发生的人为破坏有天线、馈线、电源线、主机被盗，电源供电设施被损坏等三、设备出现故障的主要原因,4 工程常见故障及处理方法,1.直放站覆盖区无信号,直放站覆盖区域无信号的主要故障可以区分为： 1、设备内部模块故障 例如：主机电源、主机模块、主机设置 解决办法：采用现场更换模块，需分析故障原因，并对系统进行全面检测，杜绝隐患 2、设备外围故障 例如：信源基站、天馈系统、供电系统 解决办法：信源和供电问题通知客户协助解决，天馈系统采用现场修复，并对系统进行全面检测，杜绝隐患2.直放站干扰基站,干扰基站是直放站建设的常见问题，运营商对次问题最为忌讳，所以我们在工程建设中应尽量避免，大部分干扰基站是由于现场调测不当造成，其次一部分是由于外围环境变化所影响 1、直放站调测不当，上行输出噪声过高，导致影响基站的上行接收灵敏度，降低基站的有效覆盖范围 2、直放站调测不当或外部环境变化，上行有自激，造成基站信道闭塞 3、设备的硬件故障，导致影响基站的统计指标3.有信号无法上线,直放站覆盖区域有信号无法上线的主要故障可以区分为： 1、施主信源例如：信源干扰严重。
解决办法：重新选取信源和建议运营商改频 2、主机 例如：主机内部自激、隔离度不够系统自激、模块增益不够、上下行不平衡 解决办法：主机内部自激采用现场更换模块，需分析故障原因，并对系统进行全面检测，杜绝隐患；系统自激调整隔离度 3、覆盖区有干扰 例如：同频干扰、邻频干扰、其它设备产生的频率干扰 解决办法：改频和改变站址4.覆盖区通话质量差,直放站覆盖区域通话质量差的主要故障可以区分为： 1、信源 例如：施主信源通话质量差 解决办法：重新选取信源和建议运营商改频 2、主机 例如：选频模块失锁、功放模块饱、自激 解决办法：采用现场更换模块，需分析故障原因，并对系统进行全面检测，杜绝隐患；系统自激调整隔离度 3、覆盖区 例如：同、邻频干扰、其它设备产生的频率干扰、切换参数设备不合理、弱信号区域 解决办法：改频和改变站址，优化邻小区关系表，增强信号电平5.监控问题,直放站监控的主要故障可以区分为： 1、无法与被监控站点建立连接 例如：确认Modem驱程及外部硬件正常、确认被监控直 放站数据正确、确认SIM卡开通数传功能、初始化问题、 网络问题、监控板问题 解决办法：采用现场检测、更换模块和SIM卡，需分析故障原因，杜绝隐患。
2、建立连接后无法查询 例如：确认连机成功、确认被监控主机ID号正确、监控主板坏、初始化不正确、模块监控板（从监控板）坏、网络问题 解决办法：采用现场更换模块，需分析故障原因，并对系统进行全面检测，杜绝隐患6.其它问题,1、人为原因 例如：设备被盗（主机、天馈线、电源线） 解决办法：重新更换主机和天馈系统 2、自然灾害 例如：台风、冰雹、山体滑坡和泥石流引起设备工作异常 解决办法：采用现场更换主机和调整天线的方向，并对系统进行全面检测，杜绝隐患5 典型故障的判断和修复,1、用户申告地铁覆盖系统芳村站掉话,准 备：带齐相关工具、仪器及模块，了解站点资料现场检查：检查发现站厅、隧道信号覆盖正常，从站厅D出口出去时信号无法切换到地上小区频点上，从地上进入站厅地上频点也无法切换到地下频点上排 除：通知移动网控中心分 析：此故障为典型的切换关系做的不好所致，有关人员在做数据时漏定义了芳村站与地面相邻小区之间的切换关系，使得出进站厅由于基站无法与各自切换频点而掉话建 议：建议移动网控中心检查芳村站切换关系拓扑表2、用户申告9122C有信号但无法上线,准 备：带齐相关工具、仪器、电脑及模块。
现场检查：检查发现离施主天线不到50M有移动基站用频谱仪观察发现联通信号比移动信号高出20db左右，下行LNA被移动信号推饱和并严重影响信号质量 排 除：将施主天线远离联通基站并利用建筑物遮挡联通基站信号后，主机覆盖及通话正常 分 析：此故障为典型的外界干扰问题，此直放站在开通运行半年多无故障后联通在附近建站引起干扰3、用户申告9122AC监控能联机，但读取无效,准 备：利用维护部监控中心 现场检查：无 排 除：与该站设备联机，进入“其他设置”，将该站设备站址更改为与监控中心相同，挂机后重新联机，问题解决 分 析：设备站址不符将无法读取参数，9122AC、9110AC表现出无法显示通道数4、用户申告紫金和里村通话质差,站点资料：室外直放站双波束覆盖公路和村庄 现场检查：现场检测设备的上下行增益、功率指标及其它调试参数均符合要求 排 除：更放施主信源 分 析：基站信号与直放站信号重叠覆盖，引起假象的同频干扰光纤直放站和采用双波束同频直放站往基站方向覆盖时要注意5、用户申告珠海农信电梯内通话质差量,站点资料：主机RS-2110B-C2覆盖两部电梯，采用室内壁挂天线覆盖。
现场检查：现场检测设备的上下行增益、功率指标及其它调试参数均符合要求，进电梯时能切换，但有几层引起质差 排 除：换小区和调整基站参数 分 析：直放站信源与大楼一层占主导的不是同一小区信号，直放站信号与基站相差约20DB，没有足够的切换时间，引起室外基站信号较弱，还不能切换过来，引起质差波束同频直放站往基站方向覆盖时要注意。
