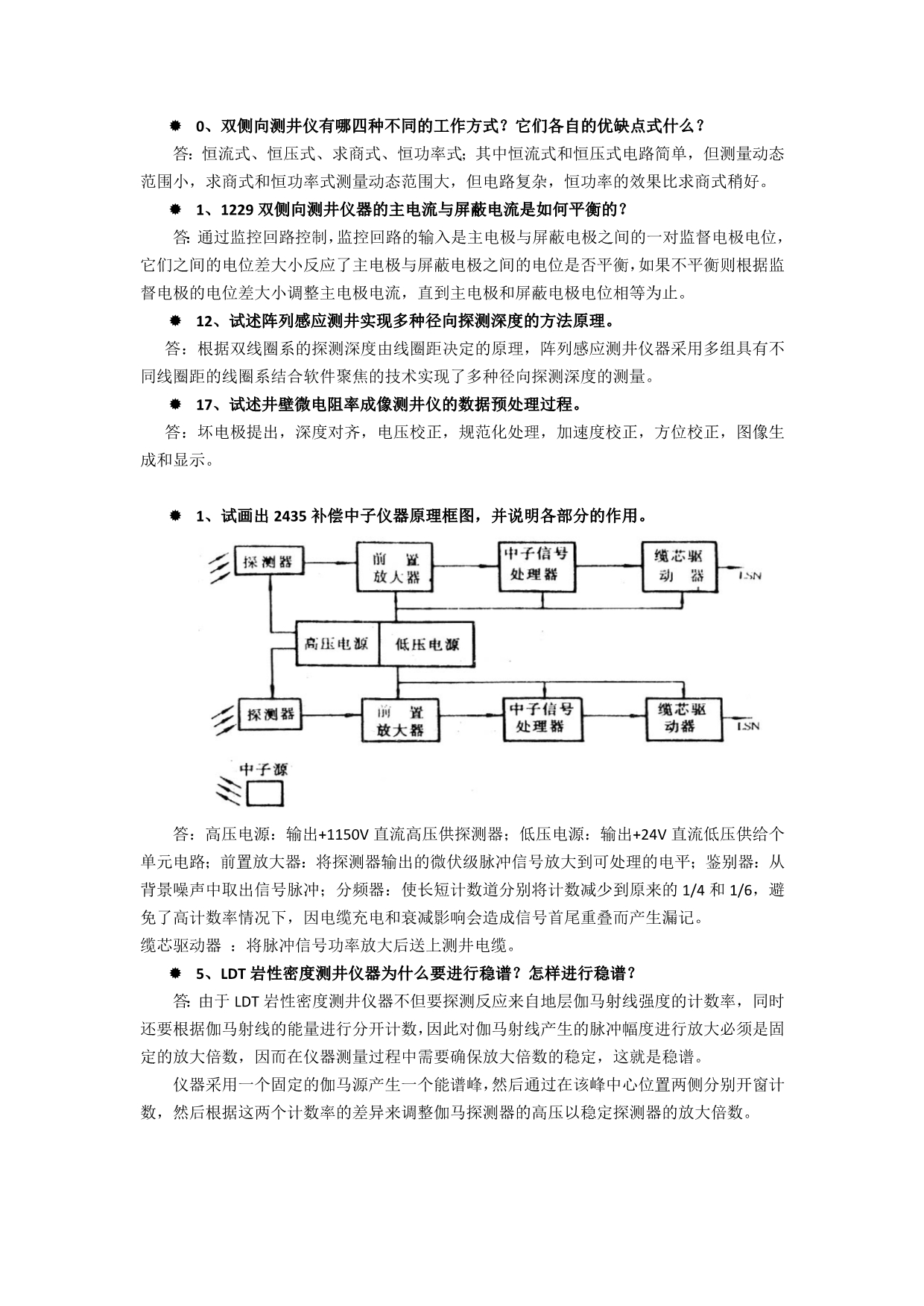

0、双侧向测井仪有哪四种不同的工作方式？它们各自的优缺点式什么？答：恒流式、恒压式、求商式、恒功率式；其中恒流式和恒压式电路简单，但测量动态范围小，求商式和恒功率式测量动态范围大，但电路复杂，恒功率的效果比求商式稍好 1、1229 双侧向测井仪器的主电流与屏蔽电流是如何平衡的？答：通过监控回路控制，监控回路的输入是主电极与屏蔽电极之间的一对监督电极电位，它们之间的电位差大小反应了主电极与屏蔽电极之间的电位是否平衡，如果不平衡则根据监督电极的电位差大小调整主电极电流，直到主电极和屏蔽电极电位相等为止 12、试述阵列感应测井实现多种径向探测深度的方法原理答：根据双线圈系的探测深度由线圈距决定的原理，阵列感应测井仪器采用多组具有不同线圈距的线圈系结合软件聚焦的技术实现了多种径向探测深度的测量 17、试述井壁微电阻率成像测井仪的数据预处理过程答：坏电极提出，深度对齐，电压校正，规范化处理，加速度校正，方位校正，图像生成和显示 1、试画出 2435 补偿中子仪器原理框图，并说明各部分的作用答：高压电源：输出+1150V 直流高压供探测器；低压电源：输出+24V 直流低压供给个单元电路；前置放大器：将探测器输出的微伏级脉冲信号放大到可处理的电平；鉴别器：从背景噪声中取出信号脉冲；分频器：使长短计数道分别将计数减少到原来的 1/4 和 1/6，避免了高计数率情况下，因电缆充电和衰减影响会造成信号首尾重叠而产生漏记。
缆芯驱动器 ：将脉冲信号功率放大后送上测井电缆 5、LDT 岩性密度测井仪器为什么要进行稳谱？怎样进行稳谱？ 答：由于 LDT 岩性密度测井仪器不但要探测反应来自地层伽马射线强度的计数率，同时还要根据伽马射线的能量进行分开计数，因此对伽马射线产生的脉冲幅度进行放大必须是固定的放大倍数，因而在仪器测量过程中需要确保放大倍数的稳定，这就是稳谱仪器采用一个固定的伽马源产生一个能谱峰，然后通过在该峰中心位置两侧分别开窗计数，然后根据这两个计数率的差异来调整伽马探测器的高压以稳定探测器的放大倍数 9、试分析以下 LDT 岩性密度测井仪器中的快脉冲电路工作原理答：将原来的信号适量延迟，然后再从原来信号中减去这个被延迟的信号，达到减小脉冲的持续时间 11、试画出 NGT-C 自然伽马能谱测井仪器原理框图，并说明各部分的功能答：画图探测器：接收来自地层的伽马射线，并将其转换位电脉冲信号谱信号与环信号放大：对谱信号和环信号进行放大，同时对环信号进行能量分级输出谱信号能窗比较逻辑：对谱信号进行按能量分级送往各能窗计数器计数与移位寄存：对谱信号进行各能窗计数，并将计数结果送入寄存器寄存接口电路：实现井下仪器与地面仪器之间的信息交换功能，如接收命令与发送数据等。
高压与谱误差控制电路：产生高压和谱误差的控制信号电源模块：产生井下仪器电路所需的直流电压 13、试分析 NGT-C 自然伽马能谱测井仪器中的环信号比较逻辑电路的工作原理答：当环信号电平处在 0.8V 和 1.0V 之间，比较器 U3 输出底电平，而 U2 保持输出高电平因而由 U5D 和 U5C 组成的 R-S 触发器的 Q 端输出高电平而由 U4A 和 U4B 组成的触发器的 Q 端是低电平，其 Q 非端为高电平此时如读脉冲有效则 N1 端将输出一个负脉冲，而 N1 端因被封锁而无脉冲输出当环信号电平处在 1.0V 和 1.2V 之间，分析过程类似，N2 端输出负脉冲而 N1 端无脉冲输出 有时间看看： 16、试比较阵列感应测井仪器与普通感应仪器的异同答：普通感应由两组不同探测深度的线圈系组合而成，采用硬件聚焦实现；阵列感应则由多组不同探测深度的线圈系组成，采用软件聚焦实现 12、什么是 NGT-C 自然伽马能谱测井仪器中的谱信号和环信号？其中环信号是用来做什么用的？答：谱信号指来自地层自然伽马射线产生的信号环信号指来自稳谱源的信号环信号将被用来判断和控制高压及谱信号能窗比较逻辑的参考电压，使仪器稳谱。
4、试看图分析 1229 双侧向测井仪器中的平衡放大混合电路工作原理答：平衡放大混合电路由高输入阻抗的差动放大器、选频放大器和功率放大器组成平衡放大的前置放大器采用了具有高输入阻抗、高放大倍数、高共模抑制比的差动放大器由差动放大后输出不平衡信号送选频放大器放大用选频放大旨在对和屏流同频率、同极性的信号进一步放大，然后通过功率放大供给主电极的主电流选频放大必须调谐在深浅两种频率上工作，因为从主电极流出的主电流必需包含了深浅两种频率成分 18、试画出 FMI 仪器结构图，并简述其各部分的功能答：画图扫描电极系主要用来对 192 个钮扣电极信号的多路切换和前置放大探棒探臂短节主要完成对 FBSS 送来的信号的进一步多路选择、放大、去除直流分量的功能控制短节则用来控制井下仪器的正常工作遥传接头和遥传短节则用于实现井下仪器和地面仪器的数据传输第五章3、 SSF79 井下仪是如何受控发射、放大和传输模拟声波信号的？答：（1）同步发射脉冲（地面）控制两个发射器（2 ）放大接收信号并驱动电缆，将信号传至地面（3 ）解决超长距离传输中的互扰：双端平衡传输，对称使用缆芯（4 ） T1 次级：高压供电、步进增益控制（5 ） T2 次级：发射脉冲4、以下发期间为例，试说明发射同步、延迟和延迟门组、鉴别放大和时差形成等电路协同工作获得△t 下的逻辑过程。
答：主控双稳翻转→下控方波有效→关闭 R 门→发送上发命令至井下→地面延迟→延迟 I 触发→延迟门 I 触发→开启 r1 分离门允许 r1 检测→r1 首波到来→时差形成触发器置位形成△t 下的上升沿→ 延迟 II 触发→ 延迟门 II 触发→关闭 r1 门开启 r2 门→r2 首波到来→时差形成触发器置位形成△t 下的下降沿→完成△t 下转换→延迟门组恢复稳态→关闭分离门组第六章7、 MPAL 仪器包括哪些短节，各短节有什么功能答：包括五个短节，分别为发射电子线路、发射声系、隔声体、接收声系、主控电子线路发射电子线路：激励单极子、偶极子和四极子发射换能器发射声波信号发射声系：在发射激励电路的控制下，四极子换能器可工作于单极子或四极子方式隔声体：能够同时隔离纵向横向剪切震动的特殊机械结构，能够有效地衰减和延迟有害的直达波干扰，另一方面，隔声体的柔性结构允许仪器在斜井和水平井中使用接受声系：接受换能器可分时接受单极子信号，同方向或者交叉方向的偶极子信号以及四极子信号主控电子线路：控制发射、采集、传输信号9、 MPAL 主测控电子线路短节包括哪些功能模块答：包括上电子短节（信号合成放大滤波、数据采集和系统控制）和下电子短节（发射激励） ，其中系统控制电路的主要功能包括井下仪器总线（CAN）接口、局部高速串行数据总线、数据缓存、控制仪器工作：发射，接收，数据采集和处理…数据采集电路的主要功能包括 8 路同步高速高精度数据采集、分为板级两个子系统、由 DSP 设定，CPLD 控制，本地 FIFO 缓存、基于 CPLD 的数据采集控制器原理14、试述 MPAL 仪器数据采集电路的功能及其构成。
答：功能：控制数据的采集和存储构成：8 路同步高速高精度数据采集，分为板级两个子系统，由 DSP 设定，CPLD 控制，本地 FIFO 缓存，以及基于 CPLD 的数据采集控制器原理 高速采集板 1高速采集板 2前置接收电路4 道波形信号4 道波形信号串行命令总线串行数据总线D S P控制电路15、试述 MPAL 仪器中接收处理电路对模拟声波信号处理的主要环节答：32 路信号通道接口接受信号；8 路模式信号合成：单极，偶极，四极8 路信号通道组合选择：单极，偶极，交叉偶极，四极，单站，自检8 路程控放大：调节动态范围-21~48dB，总计 69dB，3dB 步进8 路有源带通滤波18、试述 MPAL 发射电子线路的组成模块，发射电子线路输出的激励信号有哪些答：组成模块：串行命令接口、发射逻辑控制器、驱动电路、大功率激励电路、高压脉冲变压器组、储能电路、供电电源等激励信号：单极激励、偶极 X 激励、偶极 Y 激励、四极 X+激励、四极 X—激励、四极 Y 激励第七章3、结合功能框图分析 DCBIL 各个短节的组成结构答：电子线路短节 1671EB：WTS 驱动电路、CPU 电路、PHA 电路、快闪（Flash） ADC、采集电路、声系短节 1671MB：发射电路、磁力仪、聚焦型超声换能器、旋转机电伺服机构7、试述 DCBIL 仪器 PHA 电路的功能和组成原理。
答：功能：增益控制电路分两级（会看图） ，其余同组成电路主要组成：增益控制，峰值检测，A/D 转换，首波检测，控制逻辑等9、图示分析 DCBIL 仪器波形采集电路的功能和主要功能模块答：主要组成：8 位高速 ADC，FIFO 缓存，控制接口 电平转换F L A S H 转换器时钟 / 复位F I F O 存储器译码器状态缓冲器A / D 转换时钟及控制（ P H A 板 ）时钟写复位重发读状态输出允许输入信号（ P H A 板 ）地址I / O（ C P U 板 ）数据总线（ C P U 板 ）11、试述 DCBIL 仪器发射电路实现的功能答：主要组成：高压供电、命令接收、换能器选择、发射激励、信号放大功能：（1）给发射电路提供 180V 直流高压（2）接受串行信号，选择发射激励电路，选择换能器发射声波信号（3 ）接受换能器的波形信号第十一章1、以 CLS3700 为例说明数控测井地面系统主要由那些设备组成，其主要功能是什么？答：组成：系统主机：PE 8/16E，16b 定点小型机（带 32b 浮点部件） ，带有高速选择总线和 MUXBUS IO 总线通用外设：电传打字机、数字磁带机、硬磁盘机、绘图仪、等专用外设：测井信号恢复面板、信号模拟器、CRT 测井显示器、测井接线控制面板 ，取芯射孔专用面板，远程通讯面板，等功能：以车载计算机为核心的野外实时控制、数据采集和数据处理系统5、 CLS 现场应用软件有几种类型，功能是什么？答：（1）系统软件：磁盘操作系统，汇编和编译程序，监控管理程序、调试程序、故障诊断程序…（2 ）用户软件：实时测井程序：裸眼井测井程序、套管井测井程序、地层倾角测井程序 现场解释程序：深度校正程序、影响因素校正程序、砂岩解释程序、复杂岩性解释程序 文件管理程序：曲线剪辑程序、刻度数据管理程序、服务表参数修改程序6、简述 EILog06 地面系统的组成结构。
答：IPC 主机，网络交换机，显示器，cPCI 前端采集箱体，接线控制箱体，下井仪器供电箱体，多级灰度黑白绘图仪，彩色绘图仪，UPS 电源，模拟电缆和起爆器箱体，等8、简述成像测井应用软件系统的分类和主要功能答：1、控制、数据采集、通讯和数据处理软件系统功能：（1）系统自检、设备诊断和调校；（ 2）系列仪器刻度：包括一级刻度，车间刻度和井场测前测后刻度；（3 ）测井服务表管理：实现复杂的测井仪器参数设定和处理功能；（4 ）测井运行：测井数据采集控制，数据通讯，文件记录，显示、绘图，等；（5 ）数据文件回放处理，可实现“重测井”功能；（6）系统参数设置；（ 7）系统支撑工具2、测井数据处理和储层评价软件系统功能：（1）数据文件格式转换 （2 ）数据文件预处理：深度移动，采样间隔变换，曲线编辑 （3 ）多文件处理：合并，拼接 （4 ）快速直观解释：孔隙度、含油饱和度、岩性等分析处理，施工评价，提供交会图和测井曲线成果图，等 3、 EILog 系统的 ACME 集成化测井软件系统功能： （1）测井工程管理；（2 ）服务表管理；（3）测井：测井命令的发送、数据的接收，测井数据处理，等；（4）测井仪器刻度；（5 ）回放及重测井；（ 6）测后处理：文件浏览，数据文件格式转换，数据编辑，等；（7）现场解释：测井数据的快速解释处理、地层评价；（8）绘图管理； 。
