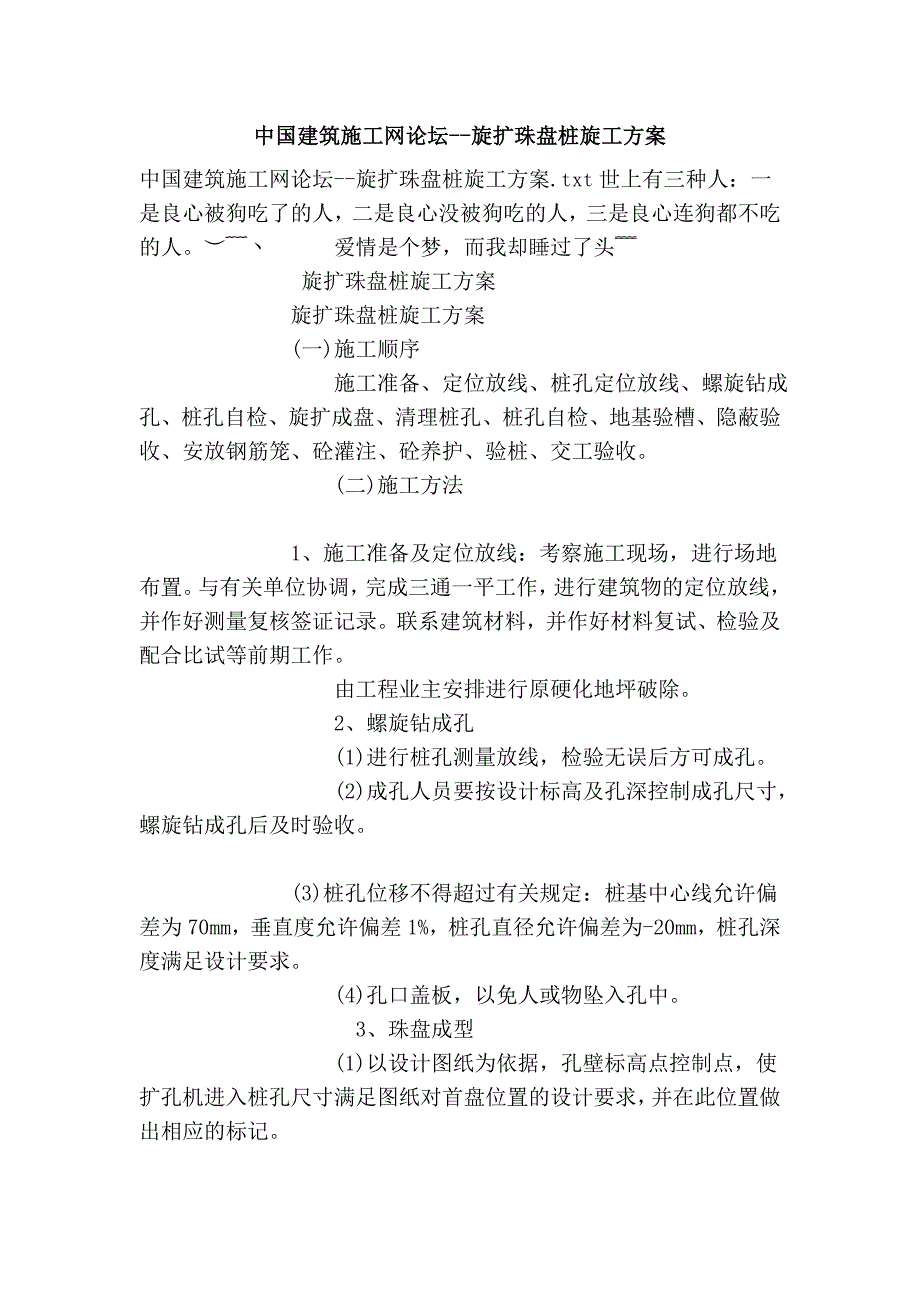

中国建筑施工网论坛中国建筑施工网论坛----旋扩珠盘桩旋工方案旋扩珠盘桩旋工方案中国建筑施工网论坛--旋扩珠盘桩旋工方案.txt 世上有三种人：一是良心被狗吃了的人，二是良心没被狗吃的人，三是良心连狗都不吃的人︶﹋丶 爱情是个梦，而我却睡过了头﹌旋扩珠盘桩旋工方案旋扩珠盘桩旋工方案 (一)施工顺序施工准备、定位放线、桩孔定位放线、螺旋钻成孔、桩孔自检、旋扩成盘、清理桩孔、桩孔自检、地基验槽、隐蔽验收、安放钢筋笼、砼灌注、砼养护、验桩、交工验收二)施工方法1、施工准备及定位放线：考察施工现场，进行场地布置与有关单位协调，完成三通一平工作，进行建筑物的定位放线，并作好测量复核签证记录联系建筑材料，并作好材料复试、检验及配合比试等前期工作由工程业主安排进行原硬化地坪破除2、螺旋钻成孔(1)进行桩孔测量放线，检验无误后方可成孔2)成孔人员要按设计标高及孔深控制成孔尺寸，螺旋钻成孔后及时验收3)桩孔位移不得超过有关规定：桩基中心线允许偏差为 70mm，垂直度允许偏差 1%，桩孔直径允许偏差为-20mm，桩孔深度满足设计要求4)孔口盖板，以免人或物坠入孔中3、珠盘成型(1)以设计图纸为依据，孔壁标高点控制点，使扩孔机进入桩孔尺寸满足图纸对首盘位置的设计要求，并在此位置做出相应的标记。
2)以首盘位置标记为准，提升扩孔机至二盘的位置，即满足对盘间距的设计要求，以后的盘距控制以此类推承力盘直径允许误差-0.1d，且|-0.1d|≤50mm人员验收合格后进行桩孔保护，交监理、甲方验孔4、钢筋笼制作及安放(1)按图纸要求加工主筋，主筋间距允许偏差±10mm，螺旋箍筋间距允许偏差±20mm，加强筋间距允许偏差±20mm，钢筋笼长度允许偏差±50mm主筋焊接要保证焊缝尺寸符合有关规范的规定，控制焊接头质量2)制作好内箍扣，将主筋与内筋焊牢，主筋根数、间距要符合图纸设计要求3)绑扎箍筋前，在主筋上画出螺旋箍筋间距桩端及桩底按间距将螺旋箍筋与主筋逐点绑扎牢固桩身螺旋箍筋与主筋可隔点绑扎螺旋箍筋在桩顶及桩端处应有一圈水平段箍筋搭接长度应符合规范要求4)钢筋笼主筋外侧要绑扎钢筋保护层垫块，保证钢筋保护层厚度符合规范要求5)放钢筋笼入桩孔，但放入时钢筋短线不得碰撞孔壁，并保证钢筋笼不产生大的弯曲、扭转变形钢筋吊点处采用钢管加固，螺旋箍筋与主筋必须绑扎牢6)在桩口架设钢管，用铁丝将钢筋笼固定在钢管上，并保证钢筋笼的标高每符合设计要求，且在桩孔中心5、砼施工(1)首先，选定材料，粗骨料粒径不大于50mm。
2)按试验室提供的配合比进行配料，搅拌砼，每盘砼材料均要求过磅3)采用机械搅拌砼，按施工规范控制搅拌时间采用机动四轮车运输砼，以缩短砼运输时间采用串桶进行砼下料，采用高频 80mm 振动棒捣砼4)振动棒振深 1.2m，直径 1.5m振动捧在距孔壁100mm 处插入砼，每一米高砼振捣一次，每次不得少于 3 个插点振捣过程中，振动棒不得碰撞钢筋笼或孔壁砼施工完后，桩顶覆盖 30--50mm 的砂，以免污染桩头，并进行砼的养护5)砼的冬季施工采用加热水搅拌用，桩顶下 2m 添加防冻剂在桩顶覆盖塑料布，然后覆盖草帘、再覆盖塑料布，以保证草帘的保温效果二、质量安全保证措施1、质量保证措施(1)施工过程中密切注意土质变化，有异常时及时与有关单位联系2)桩孔砼浇注前，注意桩孔保护，避免车辆行驶影响孔壁质量及类似情况的发生3)钢筋笼安放后隐蔽验收，合格后即浇注砼，不允许隔夜浇注4)严格执行报验制度，贯彻自检、互检、交接检制度，做好文字记录5)遵守冬季施工有关规定6)钢筋保护层厚度用安放砼垫块的方法保证7)砼搅拌用水、骨料必须干净，控制骨料泥量2、安全保证措施(1)建立项目经理为主的现场安全领导小组，并设班组安全员。
2)做好安全标志，进行安全交底和安全教育3)操作人员必须严格执行本工种安全操作规程4)机械设备专人操作，非操作人员严禁操作机械5)清孔及验孔属于高空作业，系好安全带双绳下孔孔下作业必须戴安全帽，并且使用通风设备6)清孔及验孔照明使用安全电压7)扩孔机属大型设备，在其工作范围内任何人员必须服从操作人员的指挥洛阳亚驰建筑机械设备有限公司旋扩珠盘桩旋工方案 (一)施工顺序施工准备、定位放线、桩孔定位放线、螺旋钻成孔、桩孔自检、旋扩成盘、清理桩孔、桩孔自检、地基验槽、隐蔽验收、安放钢筋笼、砼灌注、砼养护、验桩、交工验收二)施工方法1、施工准备及定位放线：考察施工现场，进行场地布置与有关单位协调，完成三通一平工作，进行建筑物的定位放线，并作好测量复核签证记录联系建筑材料，并作好材料复试、检验及配合比试等前期工作由工程业主安排进行原硬化地坪破除2、螺旋钻成孔(1)进行桩孔测量放线，检验无误后方可成孔2)成孔人员要按设计标高及孔深控制成孔尺寸，螺旋钻成孔后及时验收3)桩孔位移不得超过有关规定：桩基中心线允许偏差为 70mm，垂直度允许偏差 1%，桩孔直径允许偏差为-20mm，桩孔深度满足设计要求4)孔口盖板，以免人或物坠入孔中。
3、珠盘成型(1)以设计图纸为依据，孔壁标高点控制点，使扩孔机进入桩孔尺寸满足图纸对首盘位置的设计要求，并在此位置做出相应的标记2)以首盘位置标记为准，提升扩孔机至二盘的位置，即满足对盘间距的设计要求，以后的盘距控制以此类推承力盘直径允许误差-0.1d，且|-0.1d|≤50mm人员验收合格后进行桩孔保护，交监理、甲方验孔4、钢筋笼制作及安放(1)按图纸要求加工主筋，主筋间距允许偏差±10mm，螺旋箍筋间距允许偏差±20mm，加强筋间距允许偏差±20mm，钢筋笼长度允许偏差±50mm主筋焊接要保证焊缝尺寸符合有关规范的规定，控制焊接头质量2)制作好内箍扣，将主筋与内筋焊牢，主筋根数、间距要符合图纸设计要求3)绑扎箍筋前，在主筋上画出螺旋箍筋间距桩端及桩底按间距将螺旋箍筋与主筋逐点绑扎牢固桩身螺旋箍筋与主筋可隔点绑扎螺旋箍筋在桩顶及桩端处应有一圈水平段箍筋搭接长度应符合规范要求4)钢筋笼主筋外侧要绑扎钢筋保护层垫块，保证钢筋保护层厚度符合规范要求5)放钢筋笼入桩孔，但放入时钢筋短线不得碰撞孔壁，并保证钢筋笼不产生大的弯曲、扭转变形钢筋吊点处采用钢管加固，螺旋箍筋与主筋必须绑扎牢6)在桩口架设钢管，用铁丝将钢筋笼固定在钢管上，并保证钢筋笼的标高每符合设计要求，且在桩孔中心。
5、砼施工(1)首先，选定材料，粗骨料粒径不大于50mm2)按试验室提供的配合比进行配料，搅拌砼，每盘砼材料均要求过磅3)采用机械搅拌砼，按施工规范控制搅拌时间采用机动四轮车运输砼，以缩短砼运输时间采用串桶进行砼下料，采用高频 80mm 振动棒捣砼4)振动棒振深 1.2m，直径 1.5m振动捧在距孔壁100mm 处插入砼，每一米高砼振捣一次，每次不得少于 3 个插点振捣过程中，振动棒不得碰撞钢筋笼或孔壁砼施工完后，桩顶覆盖 30--50mm 的砂，以免污染桩头，并进行砼的养护5)砼的冬季施工采用加热水搅拌用，桩顶下 2m 添加防冻剂在桩顶覆盖塑料布，然后覆盖草帘、再覆盖塑料布，以保证草帘的保温效果二、质量安全保证措施1、质量保证措施(1)施工过程中密切注意土质变化，有异常时及时与有关单位联系2)桩孔砼浇注前，注意桩孔保护，避免车辆行驶影响孔壁质量及类似情况的发生3)钢筋笼安放后隐蔽验收，合格后即浇注砼，不允许隔夜浇注4)严格执行报验制度，贯彻自检、互检、交接检制度，做好文字记录5)遵守冬季施工有关规定6)钢筋保护层厚度用安放砼垫块的方法保证7)砼搅拌用水、骨料必须干净，控制骨料泥量2、安全保证措施(1)建立项目经理为主的现场安全领导小组，并设班组安全员。
2)做好安全标志，进行安全交底和安全教育3)操作人员必须严格执行本工种安全操作规程4)机械设备专人操作，非操作人员严禁操作机械5)清孔及验孔属于高空作业，系好安全带双绳下孔孔下作业必须戴安全帽，并且使用通风设备6)清孔及验孔照明使用安全电压7)扩孔机属大型设备，在其工作范围内任何人员必须服从操作人员的指挥洛阳亚驰建筑机械设备有限公司。
