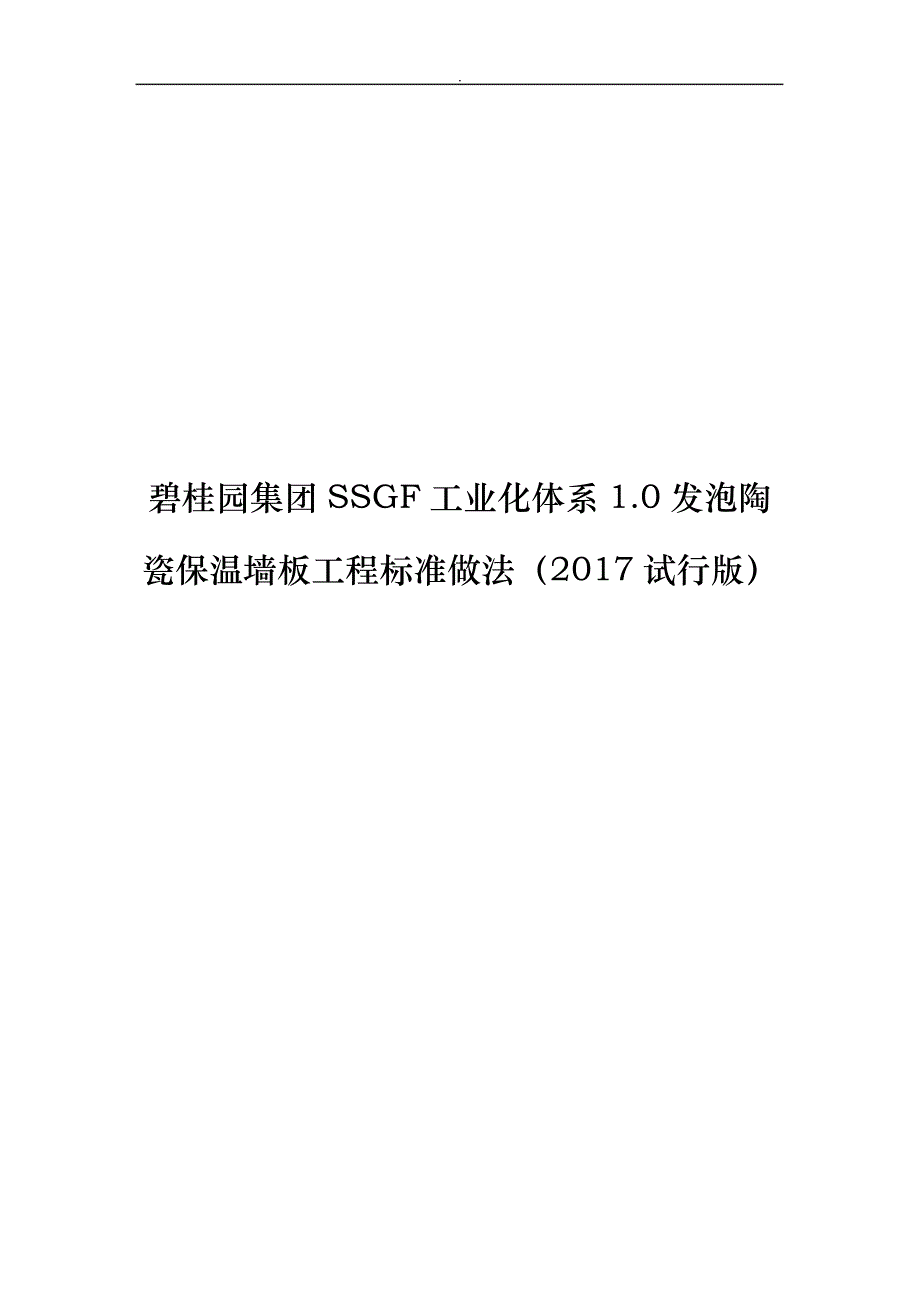

碧桂园集团 SSGF 工业化体系 1.0 发泡陶瓷保温墙板工程标准做法（2017 试行版） . 目录 一、目的………………………………………………………………3 二、适用范围…………………………………………………………3 三、编制说明…………………………………………………………3 四、发泡陶瓷保温墙板施工现场移交标准…………………………3 五、发泡陶瓷保温墙板施工工具……………………………………4 六、发泡陶瓷保温墙板施工流程……………………………………5 （一）墙板安装工艺流程（下楔法）……………………………5 （二）墙板安装控制要点…………………………………………6 （三）墙板与柱、砖墙接缝处……………………………………6 （四）发泡陶瓷保温墙板施工过程（图示）……………………7 （五）各类型安装节点图…………………………………………10 七、发泡陶瓷保温墙板施工完成验收标准…………………………13 . 一、目的 明确发泡陶瓷保温墙板施工工艺控制流程，加快内墙工程施工进度及提高工程质量 二、适用范围 适用于碧桂园集团所有采用发泡陶瓷保温墙板的SSGF工业化体系1.0项目。
三、编制说明 （一） 本标准做法原则上要求所有拟采用各隔墙施工新项目均按此做法执行； （二）隔墙板深化设计、支撑体系方案需经区域工程技术部同意后方可实施； 四、发泡陶瓷墙板施工现场移交标准 （一）安装位置的基层清理干净，如安装位置基层光滑应进行凿毛处理； （二） 基层平整度不应大于 3mm/2m 当基层不满足以上规定要求时，应进行处理当对基层进行处理时，宜采用水泥砂浆 五、发泡陶瓷保温墙板施工工具 . 水平仪、搅拌机、灰沙桶、冲击钻、铁锤、卷尺、墨斗、直靠尺、抹泥刀、切割机、钢菜刀、木垫板、手脚架、瓷砖胶、构件、木楔、膨胀螺栓及配套螺丝刀、人字梯、镂槽机 . 六、发泡陶瓷保温墙板施工流程 施工流程图 （一）墙板安装工艺流程（下楔法） 1.安装： 基层及墙板侧边上满瓷砖胶、 墙板顶部满涂瓷砖胶并成倒“V”字型，将墙板对准定位线后立板，安装时注意保证墙板的凸线与凹槽相互连接，墙板上部及接缝处瓷砖胶挤出； 2.调校：墙板就位后，使用 2m 靠尺和撬棍调校墙面的垂直度及平整度； 3.固定： 下部用木楔备紧， 再次检查墙板垂直度及平整度且合格后，用射钉在墙板上部与梁（板）下部安装的“U”型钢卡件，使墙板上部与结构主体连接牢靠。
并将挤出板缝 （上部和侧部） 的瓷砖胶及时压进板缝内； 4.塞缝：在墙板安装完毕后 24 小时之内，用瓷砖胶填实底口，24小时后撤出木楔，并灌实孔洞； 5.板缝处理：墙板安装完成 24 小时后，方可在墙板接缝处粘贴玻 . 纤布条； 移交精装修前必须检查板缝的质量， 如有裂缝， 应进行修补修补完毕后方可移交下道工序 （二）墙板安装控制要点： 1.第一块墙板必须调校、固定完成后方可安装下一块墙板； 2.墙板顶及侧边瓷砖胶饱满、连续，填缝密实； 3.墙板垂直、平整，误差在免抹灰要求范围之内； 4.墙板底部的干硬性砂浆或细石混凝土塞缝密实； 5.嵌缝带粘结平整； （三）墙板与柱、砖墙接缝处： 凡轻质墙板与厚实、 坚硬的材料接缝处， 刮腻子前要安放防裂的网格布 （四）发泡陶瓷保温墙板施工过程（图示） . 1. 弹线、定位：准备好施工工具，用激光扫描仪和墨线在与墙板接触的结构面上进行弹线、定位;然后再在墙板安装位置弹基线与楼板底或梁底基线垂直，以保证安装墙板的平整度与垂直度等，并标识门洞位置 ★第一张墙板确保完全固定且校正水平后才能继续后面的板材安装 2.搅拌瓷砖胶：先将所需要的清水倒进搅拌桶内，再倒瓷砖胶（具体配合比按照瓷砖胶说明进行配比） ，然后使用电动搅拌器搅拌至均匀无颗粒、无沉淀的膏糊状、静置数分钟再略搅拌，即可进行使用。
（搅拌后的瓷砖胶宜在 2 小时内用完） . 3.搬板、裁板：搬板，墙板已进入施工现场后，根据墙板的厚度采用人工或简易推车把板抬（运）到墙体的安装位置上 4.抹浆装板：抹浆前应确保板材干净无污染、松散物，抹浆应确保满浆用撬棍将墙板从底部撬动并上下撮动， 使板与板之间靠紧及使聚合物砂浆从接缝挤出， 以保证板与板之间接缝饱满，然后刮去溢出墙板面的浆料，最后用木楔临时固定；对墙板进行平直度和垂直度校对调整后便可用膨胀螺丝进行固定 5.木楔固定墙板：安装期间，利用木楔对墙板进行固定，边固定，边调整，使其与定位线吻合，并确保垂直平整度★使用木楔作为墙板的调整和固定的辅助工具★墙板固定可用角码、木楔组合使用确保固定力度 . 6.平直、垂直校正：调整及校正以 2 米直靠尺及吊线锤和激光水平仪检查 7.角铁固定：墙板安装固定牢固后，在墙板顶部及下部凹槽内使用 L 型角钢固定，确保角钢与墙板贴紧后打钉固定角钢，然后继续抹浆装下一块板 8.填缝： 对墙板拼缝作适当修补处理， 过分饱满的用铲刮平， 不饱满的进行填缝填平★ 确保板与板之间接缝平整度误差小于 2mm（确保薄抹灰的要求） . 9.自检（并清理施工现场） ：墙板安装固定完成后，使用靠尺、塞尺检查垂直度、平整度，出现偏差的应及时进行调整，确保无误后，清理好落地灰及施工现场。
（五）各类型安装节点图 1.一般墙体安装排版顺序: 门窗洞小于 1.5m 周边排版 / 门窗洞大于 1.5m 时加混凝土过梁; 2.门窗洞口安装方法: 门窗洞口位于侧墙时，门头板使用角钢固定; . 3.木门、窗框安装固定方式: 4.铝材门、窗框安装固定方式 . 5.开槽、预埋线槽、电箱 . 七 、发泡陶瓷保温墙板施工完成验收标准 项目名称： 施工时间： 项目地点： 验收项目 验收要求 允许偏差（mm） 验收意见 墙体轴线位移 4 合格□ 不合格□ 局部修理□ 表面平整度 3 合格□ 不合格□ 局部修理□ 立面垂直度 3 合格□ 不合格□ 局部修理□ 接缝高低 2 合格□ 不合格□ 局部修理□ 阴阳角垂直 3 合格□ 不合格□ 局部修理□ 阴阳角方正 3 合格□ 不合格□ 局部修理□ 门窗洞中心偏差 3 合格□ 不合格□ 局部修理□ 门窗洞口尺寸偏差 4 合格□ 不合格□ 局部修理□ 施工单位验收签字： 监理验收签字： 项目部验收签字： 。
