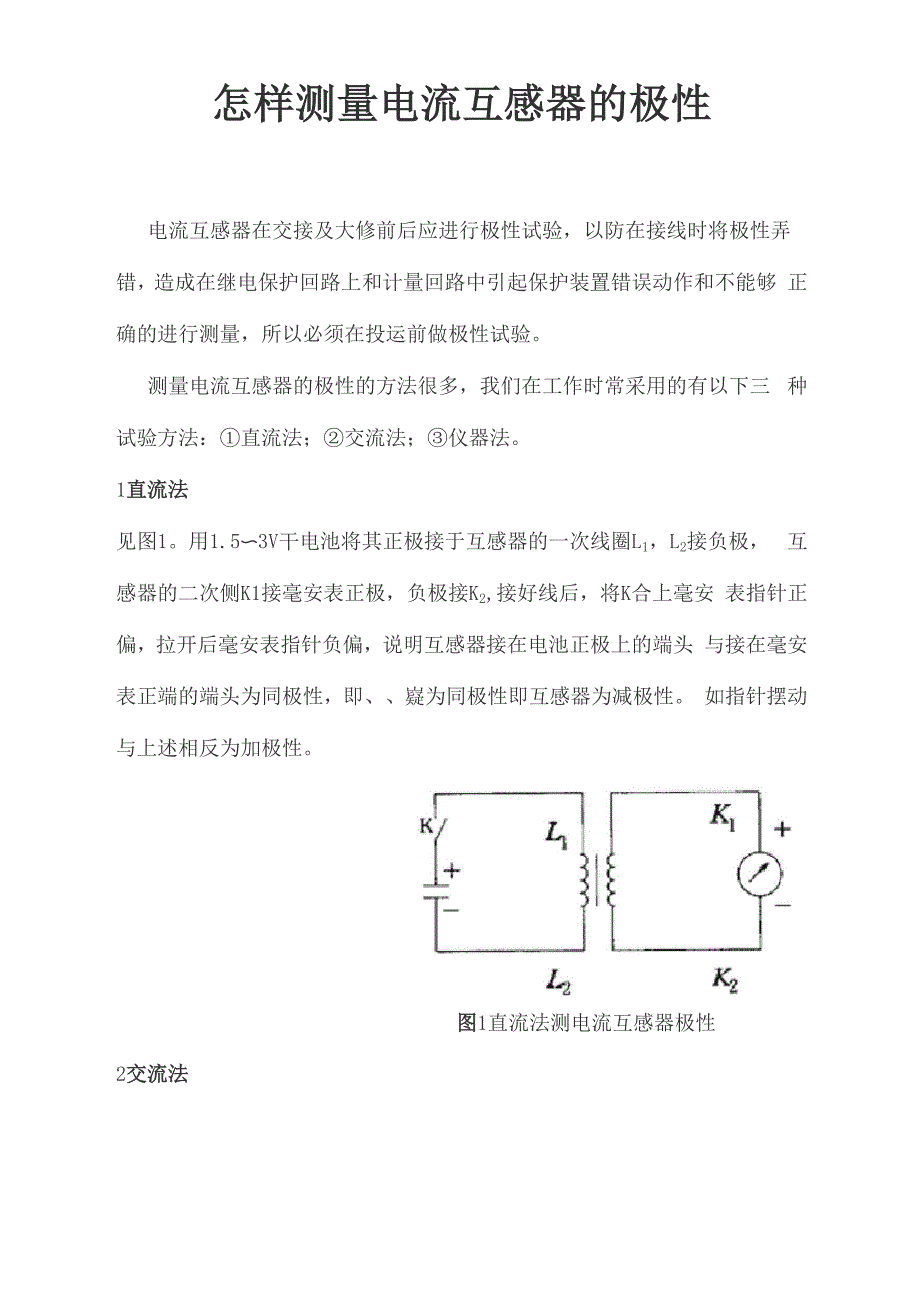

怎样测量电流互感器的极性电流互感器在交接及大修前后应进行极性试验，以防在接线时将极性弄 错，造成在继电保护回路上和计量回路中引起保护装置错误动作和不能够 正确的进行测量，所以必须在投运前做极性试验测量电流互感器的极性的方法很多，我们在工作时常采用的有以下三 种试验方法：①直流法；②交流法；③仪器法1直流法见图1用1.5〜3V干电池将其正极接于互感器的一次线圈L1，L2接负极， 互感器的二次侧K1接毫安表正极，负极接K2,接好线后，将K合上毫安 表指针正偏，拉开后毫安表指针负偏，说明互感器接在电池正极上的端头 与接在毫安表正端的端头为同极性，即、、嶷为同极性即互感器为减极性 如指针摆动与上述相反为加极性图1直流法测电流互感器极性2交流法见图2，将电流互感器一、二次线圈的L2和二次侧K2用导线连接起来，在二次侧通以1〜5V的交流电压用小量程），用10V以下的电压表测量U 2及U 3的数值如U 3=u 1-U2为减极性；若U 3=u 1+u 2为加极性图2交流法测电流互感器极性注意：在试验过程中尽量使通入电压低一些，以免电流太大损坏线圈，为 了读数清楚电压表尽量选择小一些，变流比在5以下时采用交流法测量比 较简单准确，对变流比超过10的互感器不要采用这种方法进行测量，因 为U2的数值较小U3与U】的数值接近，电压表的读数不易区别大小，所 以在测量时不好辨别，一般不宜采用此法测量极性。
3仪表法一般的互感器校验仪都有极性指示器，在测量电流互感器误差之前仪器可 预先检查极性，若指示器没有指示则说明被试电流互感器极性正确减极 也高压电流互感器极性的判断QP2 52微性栓剖直浇洼原理图按规定电流互感器在交接及大修前后应进行极性试验，防止接 线时将极性弄错，造成继电保护回路上和计量回路中的保护装置错 误动作和不能正确地进行计量，因此必须在接线时做极性试验判断电流互感器极性的方法有三种，分别为直流法、交流法、 仪器法其中最方便、最实用的是直流法，用一只普通的1号干电 池，一根0.5米长的连接线，一只指针式万用表，最好是MF-500 型的，上面带有微安挡，指针偏转角度大，显示比较直观把万用 表左侧旋钮调整到A直流电流挡位，右侧旋钮调整到50微安刻度； 判断极性时一般两个人一起操作，其中一个人把万用表的正极红表 笔接电流互感器二次侧的S1端，负极黑表笔接S2端，另一个人把 连接线一端固定在电流互感器一次侧P2端，连接线的另一端和干 电池负极锌片端接触，使干电池的正极瞬间碰触电流互感器的一次 侧P1端，会发现万用表指针正偏（向右偏）之后，又马上返回，这 说明极性正确，为负极然后红表笔接S2端黑表笔接S3端，或红 表笔接S3端黑表笔接S4端，指针偏转情况应与上述相同;如指针摆动与上述相反，为正极，检查是否看错或标注错误，检测时二次 侧接线柱处标有P字母的为保护用端子。
高压断路器装配的用于测量和保护的电流互感器虽然线圈多、 变比多，但在出厂时已全部连接到接线端子排上，且标注清楚，相 对容易测试如ZW7-40.5/1600-25型户外交流高压真空断路器， 每相带有四个线圈，其中二个用于测量，二个用于保护，三个变比， 分别为500/5、600/5、800/5单只的电流互感器其极性标注字母 一般随外绝缘一起浇注，多数二次侧接线柱处位置狭小，标注字母 不清楚，如LQJ-10、LQJ-10Q等型号的电流互感器，如果不进行极 性判断，很容易看错导致接线错误;这就更需要在接线前认真地进 行极性测试。
