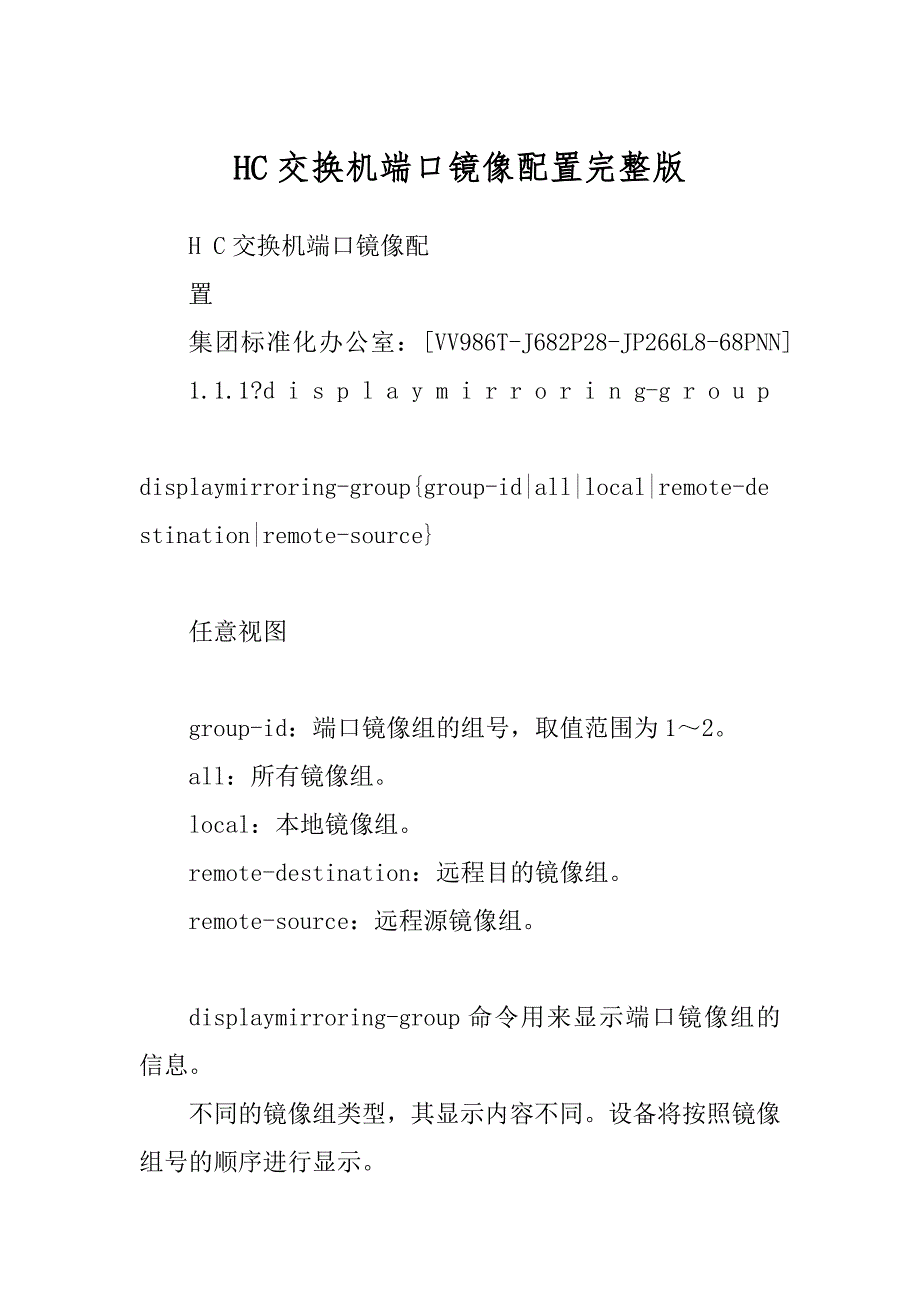

HC交换机端口镜像配置完整版 H C交换机端口镜像配 置 集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN] 1.1.1?d i s p l a y m i r r o r i n g-g r o u p displaymirroring-group{group-id|all|local|remote-destination|remote-source} 任意视图 group-id：端口镜像组的组号，取值范围为1～2 all：所有镜像组 local：本地镜像组 remote-destination：远程目的镜像组 remote-source：远程源镜像组 displaymirroring-group命令用来显示端口镜像组的信息 不同的镜像组类型，其显示内容不同设备将按照镜像组号的顺序进行显示 #显示所有镜像组的信息 displaymirroring-groupall mirroring-group1： type:local status:active mirroringport: Ethernet1/0/1both Ethernet1/0/2both monitorport:Ethernet1/0/3 mirroring-group2: type:remote-source status:inactive mirroringport: Ethernet1/0/4inbound reflectorport: remote-probevlan:1900 表1-1displaymirroring-group命令显示信息描述表 1.1.2?mirroring-group mirroring-group group-id{local|remote-source|remote-destination} undomirroring-group{group-id|local|remote-source|remote-destination|all} 系统视图 group-id：端口镜像组的组号，取值范围为1～2。
local：本地镜像组 remote-source：远程源镜像组 remote-destination：远程目的镜像组 all：所有镜像组 mirroring-group命令用来创建镜像组undomirroring-group命令用来删除镜像组 创建镜像组的时候需要指定镜像组类型： 若在命令行中指定local参数，表示要创建本地镜像组； 若在命令行中指定remote-destination参数，表示要创建远程目的镜像组； 若在命令行中指定remote-source参数，表示要创建远程源镜像组 删除镜像组的时候需要指定镜像组类型或者镜像组号： 若在命令行中指定group-id参数，表示删除端口镜像组号为group-id的镜像组； 若在命令行中指定all参数，表示删除所有的镜像组； 若在命令行中指定local参数，表示要删除本地镜像组； 若在命令行中指定remote-destination参数，表示要删除远程目的镜像组； 若在命令行中指定remote-source参数，表示要删除远程源镜像组。
需要注意的是： S3610&S5510系列以太网交换机只支持配置1个本地镜像组或1个远程源镜像组，两者不能同时配置 如果本地端口镜像组的目的端口和流镜像的目的端口为不同的端口，则两者不能同时配置关于流镜像的详细介绍请参见本手册“QoS”部分 #创建本地镜像组1 system-view [Sysname]mirroring-group1local #创建远程目的镜像组2 system-view [Sysname]mirroring-group2remote-destination 1.1.3?mirroring-groupmirroring-port mirroring-group group-id mirroring-port mirroring-port- list{inbound|outbound|both} undomirroring-group group-id mirroring-port mirroring-port- list{inbound|outbound|both} 系统视图 group-id：端口镜像组的组号，取值范围为1～2。
mirroring-port-list：端口列表，表示多个端口表示方式为mirroring-port-list={interface-typeinterface-number[to interface-typeinterface-number]}&其中，interface-type为端口类型，interface-number为端口编号表示前面的参数最多可以输入8次 inbound：表示仅对端口接收的报文进行镜像 outbound：表示仅对端口发送的报文进行镜像 both：表示对端口接收和发送的报文都进行镜像 mirroring-groupmirroring-port命令用来为已经创建的本地镜像组/远程源镜像组配置源端口undomirroring-groupmirroring-port命令用来为本地镜像组/远程源镜像组删除源端口 需要注意的是： 源端口不能是现有镜像组的成员端口； 不能为远程目的镜像组添加源端口 #为已存在的镜像组1添加源端口 system-view [Sysname]mirroring-group1mirroring- portEthernet1/0/1toEthernet1/0/5both #从镜像组1中删除某些源端口。
[Sysname]undomirroring-group1mirroring- portEthernet1/0/1toEthernet1/0/3both 1.1.4?mirroring-groupmonitor-port mirroring-group group-id monitor-port monitor-port-id undomirroring-group group-id monitor-port monitor-port-id 系统视图 group-id：端口镜像组的组号，取值范围为1～2 monitor-port-id：目的端口，表示方式为interface-typeinterface-number其中，interface-type为端口类型，interface-number为端口编号 mirroring-groupmonitor-port命令用来为已经创建的本地镜像组/远程目的镜像组配置目的端口undomirroring-groupmonitor-port命令用来为本地镜像组/远程目的镜像组删除目的端口。
需要注意的是： 已经有目的端口的镜像组不能再添加目的端口； 目的端口不能是现有镜像组的成员端口； 本地端口镜像组的目的端口不能为聚合成员端口； 不能为远程源镜像组配置目的端口； 指定的镜像组必须预先创建； 建议用户不要在目的端口上开启STP、RSTP或MSTP，否则可能会影响镜像功能的正常使用 #为远程目的镜像组1添加目的端口Ethernet1/0/1 system-view [Sysname]mirroring-group1remote-destination [Sysname]mirroring-group1monitor-portEthernet1/0/1 1.1.5?mirroring-groupreflector-port 在系统视图下： mirroring-group group-id reflector-port reflector-port-id undomirroring-group group-id reflector-port reflector-port-id 在端口视图下： mirroring-group group-id reflector-port undomirroring-group group-id reflector-port 系统视图/以太网端口视图 group-id：端口镜像组的组号，取值范围为1～2。
reflector-port-id：反射端口，表示方式为interface-typeinterface-number其中，interface-type为端口类型，interface-number为端口编号 mirroring-groupreflector-port命令用来为远程源镜像组配置反射端口undomirroring-groupreflector-port命令用来为远程源镜像组删除反射端口 需要注意的是： 只有远程源镜像组可以配置反射端口，其它类型的镜像组不能配置反射端口，已有反射端口的镜像组不能再配置反射端口； 反射端口不能是现有镜像组的成员端口、聚合组成员端口，不能配置QinQ功能；必须是Access端口且属于缺省VLAN 端口的双工模式、端口速率、MDI属性取值均为缺省值时，才能将端口配置为反射端口；将某个端口配置为反射端口后，不能再修改此端口双工模式、端口速率、MDI属性的取值，即这些属性只能为缺省值 建议用户不要在反射端口连接网线，不要在反射端口上配置下列功能：STP、RSTP、MSTP、802.1x、IGMPSnooping、静态ARP和MAC地址学习功能，否则可能会影响镜像功能的正常使用。
#在系统视图下为远程源镜像组1配置反射端口Ethernet1/0/1 system-view [Sysname]mirroring-group1remote-source [Sysname]mirroring-group1reflector-portEthernet1/0/1 #在以太网端口视图下为远程源镜像组1配置反射端口Ethernet1/0。
