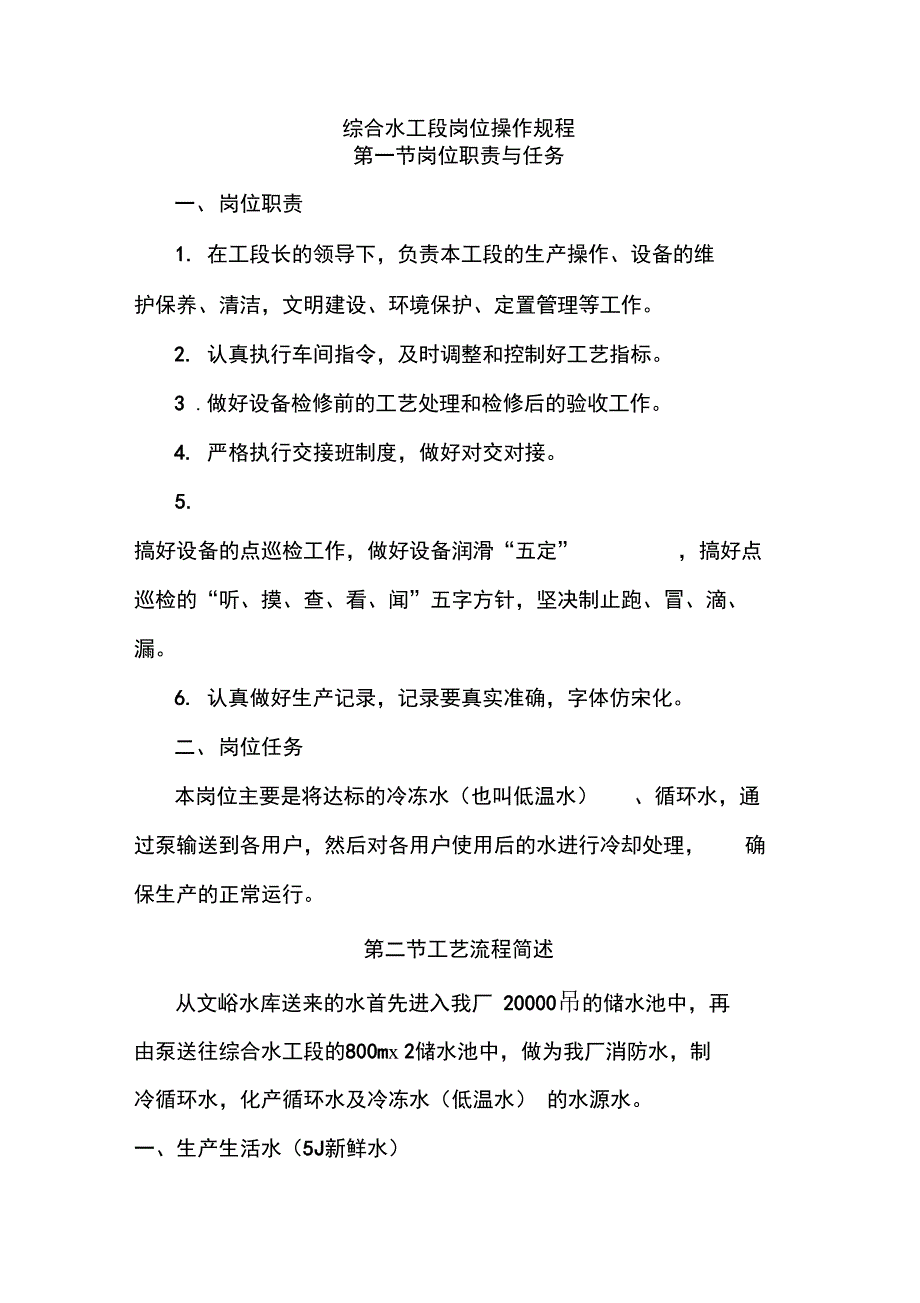

综合水工段岗位操作规程第一节岗位职责与任务一、 岗位职责1. 在工段长的领导下，负责本工段的生产操作、设备的维 护保养、清洁，文明建设、环境保护、定置管理等工作2. 认真执行车间指令，及时调整和控制好工艺指标3 .做好设备检修前的工艺处理和检修后的验收工作4. 严格执行交接班制度，做好对交对接5. 搞好设备的点巡检工作，做好设备润滑“五定” ，搞好点 巡检的“听、摸、查、看、闻”五字方针，坚决制止跑、冒、滴、 漏6. 认真做好生产记录，记录要真实准确，字体仿宋化二、 岗位任务本岗位主要是将达标的冷冻水（也叫低温水） 、循环水，通过泵输送到各用户，然后对各用户使用后的水进行冷却处理， 确保生产的正常运行第二节工艺流程简述从文峪水库送来的水首先进入我厂 20000吊的储水池中，再 由泵送往综合水工段的800mx 2储水池中，做为我厂消防水，制 冷循环水，化产循环水及冷冻水（低温水） 的水源水一、生产生活水（5J新鲜水）从我厂自备井中抽出的水进入 2000 m3的生活水吸水井内， 由泵送往我厂的5J水管道生产生活水用户有：全厂的生活用水、各工房的冲洗水、锅 炉用水、地面除尘用水、化验室用水、硫铵工段的离心机轴冷却 水、备煤工段用水、上升管用水、熄焦台补充熄焦水。
经使用过的生产生活水大部分进入我厂生活废水系统， 经生化处理后熄焦使用，而一小部分蒸发二、 冷冻水（以后通称低温水）由800 m贮水池进入低温水吸水井，通过低温水泵输送出来， （夏季温度高时经制冷机冷却后使用）一小部分低温水经自动自 清洗过滤杂质后，直接到低温水凉水架下回到低温水吸水井内， 大部分低温水供给用户低温水用户有：初冷器下段、贫油二段、粗苯冷凝冷却器， 脱硫液冷却器，终冷塔二段、氨气冷却器、鼓风机油冷器冷却水经使用后回水（2L）直接上低温水凉水架，经冷却后进入低 温水吸水井当夏季温度高，低温水回水（2L）经凉水架冷却后效果不佳， 达不到使用指标时，可使低温水泵送出的低温水直接送到制冷 站，经过制冷机冷却后，使低温水温度达标，然后再送各用户， 因此在夏季，低温水凉水架，冷却的是制冷机使用的制冷循环水（1xb）三、 化产循环水（1xa）由8oo m储水池进入化产循环水吸水井，由化产循环水泵抽 出大部分送到循环水用户循环水用户：初冷器上段、贫油一段、氨分缩器、废水冷却器、鼓风机油冷器冷却水、终冷塔一段经用户换热后，小于 45 C循环回水大部分经过两台化产循 环水凉水架冷却后，回到化产循环水吸水井， 而少部分经排污到 熄焦水池做补充水。
从化产循环水泵后，一小部分水经过自动清洗滤水机过滤杂质后到化产循环水凉水架下，回到化产循环水吸水井温度较高的循环水在上凉水架时容易结垢， 造成堵塞凉水架喷头和填料，因此在凉水架底部设有加药管，进行系统的防垢、 灭藻凉水架顶部设有轴流风扇及双曲线风筒， 在轴流风扇螺旋浆旋转的作用下，空气由下而上通过凉水架与热水喷头喷淋的水 经蜂窝状填料的均匀分布接触进行换热， 同时部分水分蒸发吸收汽化热，从而使循环水得到冷却由于水分的蒸发，水中溶解固性物浓缩，水硬度增加，会对 设备产生腐蚀和结垢，因此循环水系统要不断地补充新水， 排出一部分循环水达到浓缩倍数稳定四、消防水由800 m贮水池进入消防水吸水井，由消防泵供全厂各消防 栓第三节工艺技术指标1低温水供水：16—18C2. 低温水回水温度：23—25C3. 化产循环水供水温度：W 32 °C4. 化产循环水回水温度：W 45 C5. 化产循环水泵出口压力》0.4Mpa6. 循环水浓缩倍数：w 1.67. 循环水硬度：w 840mg/L第四节 岗位操作一、离心水泵的开停方法：1. 离心水泵的启动a. 附高压电机的泵按高压电机启停程序，通知电仪部得到 许可后方可准备启泵。
b检查泵、电机的地脚螺栓是否松动；联轴器是否连接好； 检查离心泵轴承箱中润滑油的油质、 油位是否符合规定；检查出口阀门及压力表阀门应关闭c. 打开泵进口阀门，打开泵的排空阀门，进行灌泵排气， 待排空阀门连续流出水时，关排空阀门d. 启动泵，缓慢打开泵后压力表取压阀取压e. 当压力表上压后，缓慢打开泵出口阀门，调整开度使泵 流量满足工艺要求2. 离心泵的停泵a. 缓慢关闭泵的出口阀门b. 停泵当压力表读数降为零时，关闭压力表取压阀c. 关闭泵的进口阀门3. 倒泵方法a.按启动泵的步骤启动备用泵b在逐渐开大备用泵出口阀门的同时，逐渐关小在用泵的 出口阀门直到关闭c.当备用泵送出水量满足工艺要求时，按停泵步骤停在用 泵4. 注意事项a.开启出口阀门时，一定要缓慢开启，否则会冲击坏涡街流量计影响测量精度b关闭蝶阀时不能用力过猛，防止蝶片固定销子切断c.冬季当环境温度低于零度时，切记要将泵壳内存水放掉以防冻裂泵壳二、自动自清洗滤水机1. 滤水过程：泵后的循环水一部分沿水管进入自动自清洗过滤器， 由入口进入滤前隔板下腔（滤前腔）在压力Pi的作用下，透过隔板上的 滤柱管口，经滤柱内腔穿过滤网，进入隔板上方的滤后腔，由出 口排出器外。
被滤颗粒物被隔离在滤柱内壁上2. 自清洗过程：（可手动、也可以自动）由于滤柱和逐渐增厚的滤饼阻力，使滤后净水腔的压力由Pi降至P2,当厶P=P-P2超过0.15Mpa时，压差控制器将压差信号 转变成电讯号，将驱动电机和电动排污阀驱动电机自动启动， 主驱动电机经针摆减速机减速后由传动轴带动排污三通管旋转， 电动排污阀门打开，此时，排污管口为常压，即 P排=R，排污三通管中的压力P排=R+P排阻，当排污三通管上端排污套正对其中一 个滤柱位于隔板上的下管口时， 滤前腔中Pi压力被排污套和隔板 平面隔离，净水腔的压力P2 > Po+P排阻，此时该滤柱外壁净水腔的 净水便会穿透滤网反冲到滤柱内腔， 将附着在滤网内侧的滤饼冲 垮，经排污三通管和排污弯管排出器外，滤柱得到再生，排污三 通管在传动轴的带动下，沿滤柱安装中心圆不停的做圆周运动， 依次对位于该中心圆上的滤柱上的滤柱实施反冲再生， 当滤前滤后压差降至0.03Mpa时，差压控制器发出讯号将主驱动电机停 止，电动排污阀门关闭，自动反冲洗过程结束3. 使用方法a.同时打开进水阀及出水阀（此时旁通阀门应为开启状态）， 使过滤器与旁通管处于并联供水状态。
b关闭旁通阀，转为过滤器供水c.打开过滤器上封头的排气阀，排除罐内空气后，将排气阀关闭4. 正常维护a.每月定期排污一次，打开罐下端的手动排污阀即可b每半年可拆卸一次过滤柱进行清洗，如有水垢或锈，可用盐酸清洗5. 注意事项(1) 当需要倒换启动备用水泵时，把转换开关扭到手动位置， 按下手动按钮，打开电动排污阀，同时按下减速机启动按钮，使 滤水器处于自清洗运动状态，以防止倒换泵时，冲起的高深度浊 水堵塞过滤柱，影响系统供水和自清洗去污能力2) 应每天检查几次进出口压力表，查看自清洗是否彻底，如自清洗过程中，没有把过滤柱冲洗干净， 两压力表的差压值无 法恢复到原始状态，这时应采取如下措施： a加长自清时间；b手动自清洗第五节 特殊操作一、 突然停电1. 发生突然停电后，应立即关闭各泵出口阀门和压力表取 压阀2. 联系调度询问停电原因及来电时间3. 做好来电后的开泵准备工作4. 来电后依次开启化产循环水泵、制冷循环水泵、低温水泵二、 处理火灾事故1. 当其它岗位发生火灾后，应立即开启消防水泵2. 按调度指令调整生产消防水泵的泵后压力和供水量3. 火灾事故消除后，根据调度指令方向停生产消防水泵。
第六节 巡检路线及内容一、 路线操作室f循环水吸水井f低温水吸水井f消防水吸水井f 制冷循环水吸水井f蓄水池f自动自清洗滤水器f凉水架f低 温水泵、循环水泵f操作室二、 内容1各吸水井液位2. 过滤装置工作情况3. 凉水架风机运转情况、振动情况、轴承温度、备机盘车 情况4. 各泵的运转声音，振动情况、轴承温度、油质油位、温 度压力、泄漏情况5. 备机盘车情况、卫生等第七节 设备维护保养1. 操作人员点巡检时要三勤a. 勤听：听电机轴承，泵轴承运行声音b. 勤摸：用手背碰摸电机轴承及外壳，泵轴承及外壳温度， 振动情况c. 勤加油：对设备的润滑部位勤加油2. 设备润滑“五定”a.定时：对设备润滑部位定时加油b定量：对设备的润滑部位定量加油c. 定质：按设备润滑的要求，加规定标号的合格润滑油d. 定点：对规定的润滑部位加油e. 定人：专人负责保证设备润滑3. 对备用的泵进行盘车和卫生清理，每班的转动灵活情况下盘车1/4转4. 开关阀门要缓慢，不能剧烈，既要保证不对蜗街流量计造成 冲击，又要保证不损坏阀门第八节 安全事项1. 劳保用品穿戴齐全规范，女工将长发挽起2. 非本岗位人员不得开动机械阀门和电气开关。
3. 机电设备运转时，不准检修、拆卸，转动部位不准擦洗4. 不准用湿布擦拭电机和电气开关，严禁在未进行盘车的 情况下开泵5. 检查电机温度和振动情况时，用手指背面，不得用手掌 心6. 打开盖板开闭地下阀门时，要注意安全，小心盖板砸伤 手脚，工作完毕后，盖板必须盖平7. 上下蓄水池，凉水塔时要抓好扶牢，防止跌滑8. 电机和水泵突然有强烈振动或机内有金属撞击声，应立 即停车第九节设备概要1.消防泵(2 台)型号：DFG200-400 (□) Q=210-300-360m/h H=52.5 — 50—42m配套电机：N=55KW V=380V2. 制冷循环水泵（3台）型号：350S75B Q=828 —1080—31224ni/h H=59 — 55—47m配套电机：Y450-4 N=220KW V=10000V3. 化产循环水泵（3台）型号：600S47 Q=2160 — 3170—3600 m3/h H=56 — 47—40m配套电机：Y500-6 N=560KW V=10000V4. 冷冻水泵型号： 350S75 Q=972 —1260— 1440 m3/hH=80 — 75— 65m配套电机：Y450-4 N=355KW V=10000V5. 潜水排污泵 （1台）型号：50WQ20-7 Q=20 m 3/hH=7m配套电机：N=0.75KW V=380V6. 潜水排污泵（1台）型号：100QW10— 7—4 Q=100m/H H=7m配套电机：N=4KWV=380V7.自动自清洗滤水器（3台）8. L85A型冷却塔（3座）配套风机型号：LF— 8511A①=8534mm风量 G=273X 104m/h配套风机型号：Y 315L1—4 N=160KW V=380V9.加药设备套汁量泵 N=0.37KWV=380V Q=0（2 套）Lx BX H=1350X 1350x 2000mn配200L/h 配套搅拌机 N=0.37KW V=380V。
