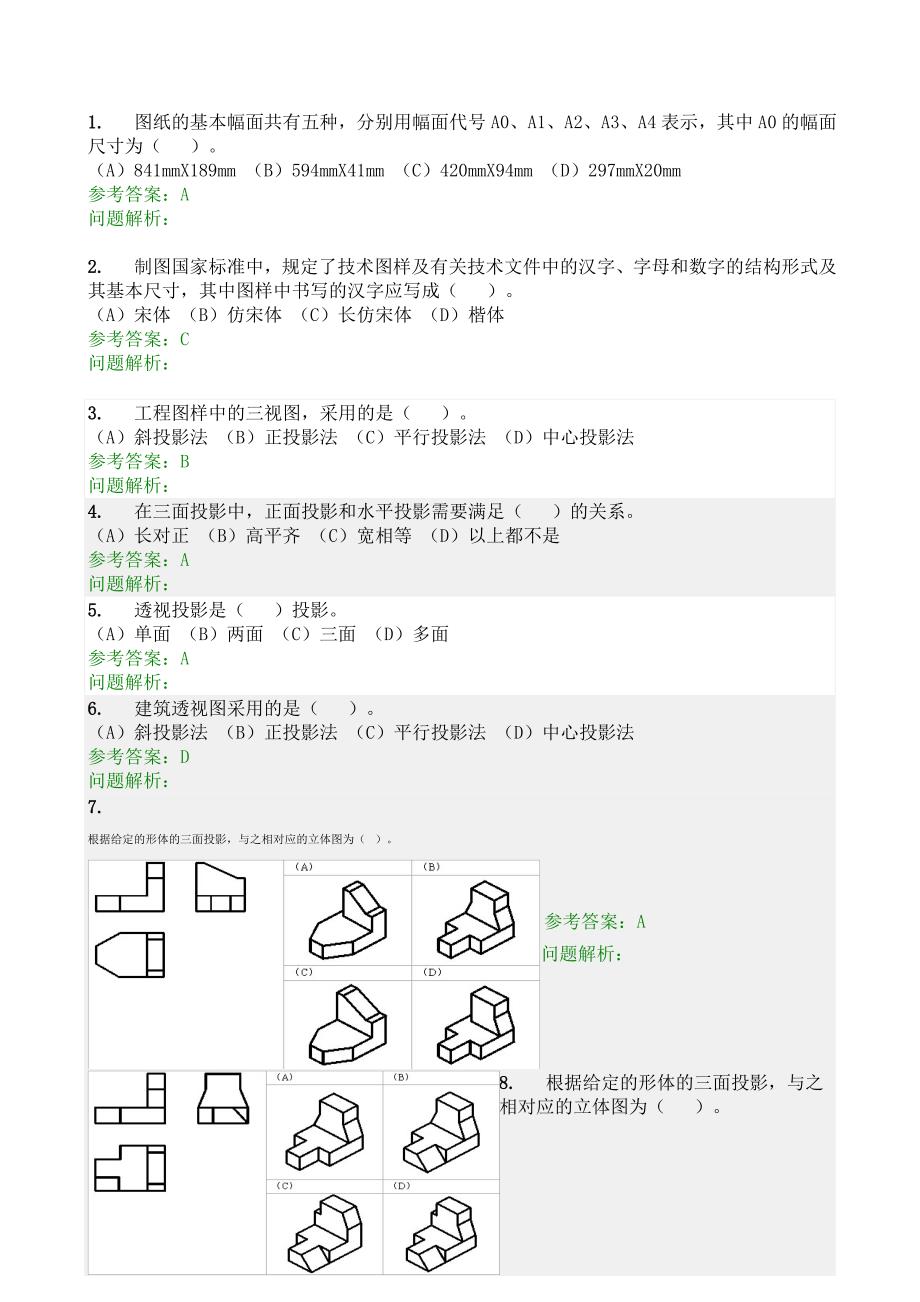

1. 图纸的基本幅面共有五种，分别用幅面代号A0、A1、A2、A3、A4表示，其中A0的幅面尺寸为（ ）A）841mmX189mm （B）594mmX41mm （C）420mmX94mm （D）297mmX20mm 参考答案：A问题解析：2. 制图国家标准中，规定了技术图样及有关技术文件中的汉字、字母和数字的结构形式及其基本尺寸，其中图样中书写的汉字应写成（ ）A）宋体 （B）仿宋体 （C）长仿宋体 （D）楷体 参考答案：C问题解析：3. 工程图样中的三视图，采用的是（ ）A）斜投影法 （B）正投影法 （C）平行投影法 （D）中心投影法 参考答案：B问题解析：4. 在三面投影中，正面投影和水平投影需要满足（ ）的关系A）长对正 （B）高平齐 （C）宽相等 （D）以上都不是 参考答案：A问题解析：5. 透视投影是（ ）投影A）单面 （B）两面 （C）三面 （D）多面 参考答案：A问题解析：6. 建筑透视图采用的是（ ）A）斜投影法 （B）正投影法 （C）平行投影法 （D）中心投影法 参考答案：D问题解析：7. 根据给定的形体的三面投影，与之相对应的立体图为（ ）。
参考答案：A问题解析：8. 根据给定的形体的三面投影，与之相对应的立体图为（ ） 参考答案：B问题解析：9. 根据给定的形体的三面投影，与之相对应的立体图为（ ） 参考答案：B问题解析：10. 根据给定的形体的三面投影，与之相对应的立体图为（ ） 参考答案：B问题解析：11. 根据给定的形体的三面投影，与之相对应的立体图为（ ） 答题： A. B. C. D. （已提交） 参考答案：B问题解析：12. 点A(10，15，18)，则该点对V面的距离为（ ）A）10 （B）15 （C）18 （D）25 答题： A. B. C. D. （已提交） 参考答案：B问题解析：13. 点A(10， 5，18)，则该点对W面的距离为（ ）A）10 （B）5 （C）18 （D）25 答题： A. B. C. D. （已提交） 参考答案：A问题解析：14. 已知点A(15，20，15)，点B(10，20，15)，则A、B两点是（ ）A）对H面的重影点 （B）对V面的重影点 （C）对W面的重影点 （D）对V、 H 、W面均不重影 答题： A. B. C. D. （已提交） 参考答案：B问题解析：15. 侧平线的（ ）投影反映其实形。
A）H面 （B）V面 （C）W面 （D）以上都不是 答题： A. B. C. D. （已提交） 参考答案：C问题解析：16. 某点的落在一投影轴上，，则该点的三个坐标值（ ）A）只有一个为零 （B）必有两个为零 （C）必有三个为零 （D）三个均不为零 答题： A. B. C. D. （已提交） 参考答案：B问题解析：17. 点A(20，25， 8)，则该点对H面的距离为（ ）A）20 （B）25 （C）8 （D）15 答题： A. B. C. D. （已提交） 参考答案：C问题解析：18. 已知点A(10，20，10)，点B(10，20，20)，则A、B两点是（ ）A）对H面的重影点 （B）对V面的重影点 （C）对W面的重影点 （D）对V、 H 、W面均不重影 答题： A. B. C. D. （已提交） 参考答案：A问题解析：19. 倾斜于所有三个基本投影面的直线是（ ）A）一般位置直线 （B）铅垂线 （C）水平线 （D）侧垂线 答题： A. B. C. D. （已提交） 参考答案：A问题解析：20. 某直线的V投影积聚为一点，该直线为（ ）A）侧垂线 （B）铅垂线 （C）正垂线 （D）正平线 答题： A. B. C. D. （已提交） 参考答案：C问题解析：21. 水平线的水平投影能反映直线与（ ）投影面的倾角。
A）H面和V面 （B）V面和W面 （C）H面和W面 （D）以上都不是 答题： A. B. C. D. （已提交） 参考答案：B问题解析：22. 与H面垂直的直线为（ ）A）一般位置直线 （B）铅垂线 （C）水平线 （D）侧垂线 答题： A. B. C. D. （已提交） 参考答案：B问题解析：23. 某平面的H投影反映其实形,该平面为 ( )A）正平面 （B）水平面 （C）侧平面 （D）正垂面 答题： A. B. C. D. （已提交） 参考答案：B问题解析：24. 正平线的（ ）投影反映其实形A）H面 （B）V面 （C）W面 （D）以上都不是 答题： A. B. C. D. （已提交） 参考答案：B问题解析：25. 水平线的（ ）投影反映其实形A）H面 （B）V面 （C）W面 （D）以上都不是 答题： A. B. C. D. （已提交） 参考答案：A问题解析：26. 某点的三个投影中，只有一个在坐标原点，则该点的三个坐标值（ ）A）只有一个为零 （B）必有两个为零 （C）必有三个为零 （D）三个均不为零 答题： A. B. C. D. （已提交） 参考答案：B问题解析：27. 某平面的H面投影积聚为一直线，该平面为（ ）。
A）水平面 （B）铅垂面 （C）正垂面 （D）侧垂面 答题： A. B. C. D. （已提交） 参考答案：B问题解析：28. 一条铅垂线可看成是两个特殊位置平面的交线，它们是 ( )A）一个铅垂面与一个侧垂面 （B）一个铅垂面与一个水平面 （C）一个铅垂面与一个正平面 （D）一个铅垂面与一个正垂面 答题： A. B. C. D. （已提交） 参考答案：C问题解析：29. 一条侧垂线可看成是两个特殊位置平面的交线，它们是 ( )A）一个水平面与一个侧平面 （B）一个铅垂面与一个水平面 （C）一个水平面与一个正平面 （D）一个铅垂面与一个正垂面 答题： A. B. C. D. （已提交） 参考答案：C问题解析：30. 某直线的V投影积聚为一点,该直线为（ ）A）侧垂线 （B）铅垂线 （C）正垂线 （D）正平线 答题： A. B. C. D. （已提交） 参考答案：C问题解析：31. 某直线的H投影积聚为一点，该直线为（ ）A）侧垂线 （B）铅垂线 （C）正垂线 （D）正平线 答题： A. B. C. D. （已提交） 参考答案：B问题解析：32. 某直线的W面投影积聚为一点，该直线为（ ）。
A）侧垂线 （B）铅垂线 （C）正垂线 （D）正平线 答题： A. B. C. D. （已提交） 参考答案：A问题解析：33. 下面的三角形只有一个是直角三角形，它是（ ） 答题： A. B. C. D. （已提交） 参考答案：B问题解析：34. 根据直线AB的三面投影，判断它与投影面的相对位置，该直线为（ ）A）水平线 （B）正平线 （C）侧平线 （D）一般位置直线 答题： A. B. C. D. （已提交） 参考答案：B问题解析：35. 根据直线AB的三面投影，判断它与投影面的相对位置，该直线为（ ）A）水平线 （B）正平线 （C）侧平线 （D）一般位置直线 答题： A. B. C. D. （已提交） 参考答案：A问题解析：36. 根据直线AB的三面投影，判断它与投影面的相对位置，该直线为（ ）A）水平线 （B）正平线 （C）侧平线 （D）一般位置直线 答题： A. B. C. D. （已提交） 参考答案：B问题解析：37. 判断点K是否在直线AB上 ）（A）是 （B）否 答题： A. B. C. D. （已提交） 参考答案：A问题解析：38. 判断点K是否在直线AB上。
）（A）是 （B）否 答题： A. B. C. D. （已提交） 参考答案：B问题解析：39. 直线AB和直线CD的在空间上的相对位置关系为（ ）A）平行 （B）相交 （C）交叉 （D）垂直 答题： A. B. C. D. （已提交） 参考答案：C问题解析：40. 直线AB和直线CD的在空间上的相对位置关系为（ ）A）平行 （B）相交 （C）交叉 （D）垂直 答题： A. B. C. D. （已提交） 参考答案：B问题解析：41. 直线AB和直线CD的在空间上的相对位置关系为（ ）A）平行 （B）相交 （C）交叉 （D）垂直 答题： A. B. C. D. （已提交） 参考答案：C问题解析：42. 直线AB和直线CD的在空间上的相对位置关系为（ ）A）平行 （B）相交 （C）交叉 （D）垂直 答题： A. B. C. D. （已提交） 参考答案：C问题解析：43. 直线AB和直线CD的在空间上的相对位置关系为（ ）A）平行 （B）相交 （C）交叉 （D）垂直 答题： A. B. C. D. （已提交） 参考答案：A问题解析：44. 直线AB和直线CD的在空间上的相对位置关系为（ ）。
A）平行 （B）相交 （C）交叉 （D）垂直 答题： A. B. C. D. （已提交） 参考答案：C问题解析：45. 在建筑施工图中,普通砖的材料图例是（ ） 答题： A. B. C. D. （已提交） 参考答案：D问题解析：46. 在土建图中,图例表示（ ）A）自然土壤 （B）混凝土 （C）夯实土 （D）天然石块 答题： A. B. C. D. （已提交） 参考答案：C问题解析：47. 在建筑施工图中,有详图符号，则被索引的图纸编号为（ ）A）2 （B）3 （C）4 （D）5 答题： A. B. C. D. （已提交） 参考答案：C问题解析：48. 在钢筋混凝土构件中,I级钢筋的符号为（ ）A）（B）（C）（D）答题： A. B. C. D. （已提交） 参考答案：A问题解析：49. 在结构施工图中，钢筋混凝土梁、柱的保护层最小厚度为（ ）A）20 （B）25 （C）30 （D）35 答题： A. B. C. D. （已提交） 参考答案：B问题解析：50. 在画物体阴影时，采用的常用光线的投影与投影轴的夹角为（ ）A）30° （B）45° （C）60° （D）90° 答题： A. B. C. D. （已提交） 参考答案：B问题解析：51. 在作透视图时，直线与画面的交点称为（ ）。
A）灭点 （B）迹点 （C）站点 （D）视点 答题： A. B. C. D. （已提交） 参考答案：B问题解析：52. 在作透视图时，过直线上无限远点的视线与画面的交点是（ ）A）灭点 （B）迹点 （C）站点 （D）视点 答题： A. B. C. D. （已。
