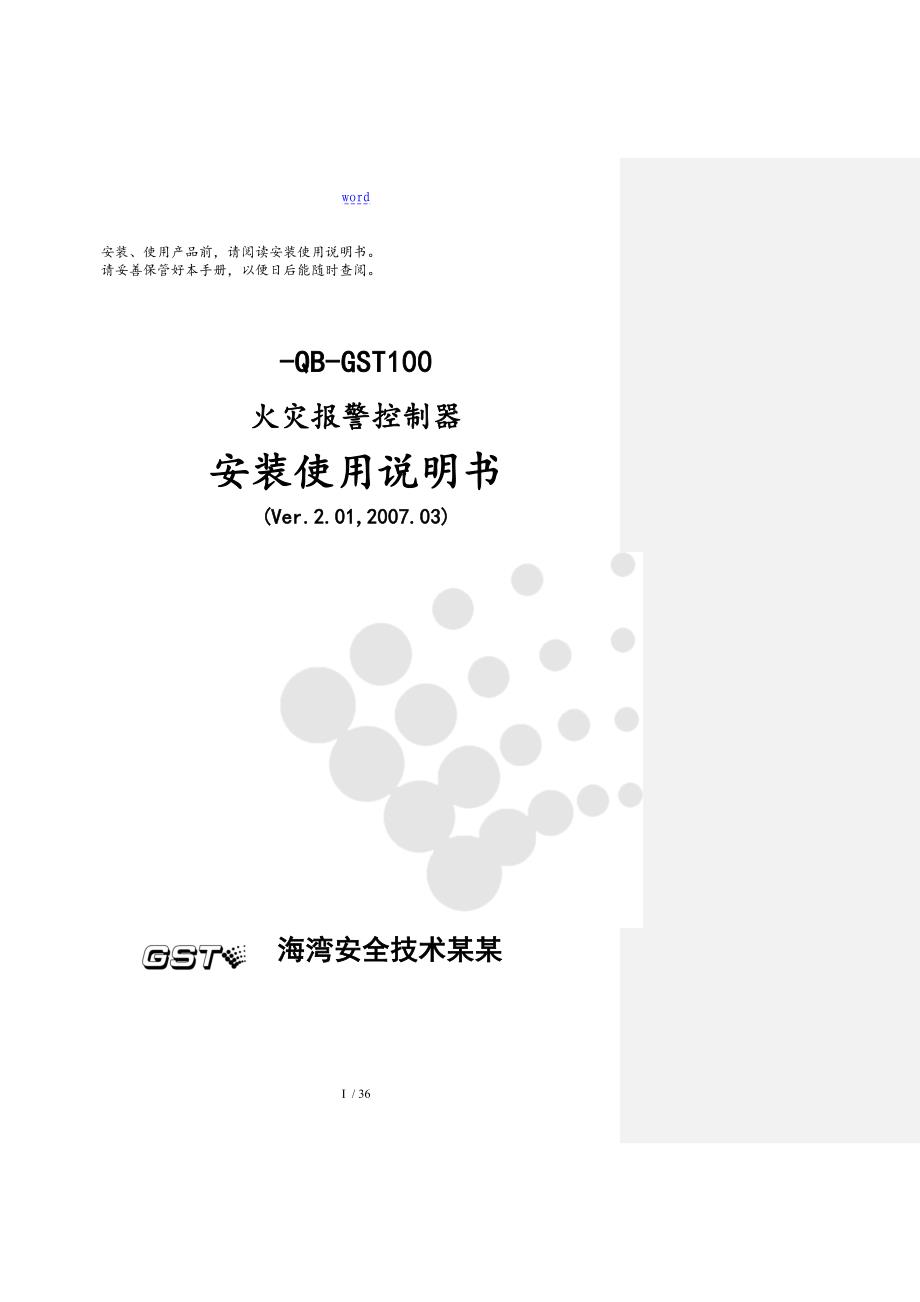

word安装、使用产品前，请阅读安装使用说明书请妥善保管好本手册，以便日后能随时查阅QB-GST100火灾报警控制器安装使用说明书(Ver.2.01,2007.03)海湾安全技术某某 / 前 言-QB-GST100火灾报警控制器是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》的要求和精神，并参考了欧洲标准EN54-2和EN 54-4的相关要求，设计的新一代智能报警控制器控制器采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点系统采用汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息系统设计最大容量为128个总线控制点，可挂接探测器类设备和讯响器 控制器具有联网功能本说明书应由专人负责，妥善保管，以备日后查用目 录第一章-QB-GST100火灾报警控制器简介1第二章用户使用说明22.1警告、标志22233344444556667888888999999101113131414151415第三章系统管理员操作指南17171718181818191920202020第四章联网部分使用说明2222222222222223242424第五章安装与调试2525252525252525252526第六章结构特征272728292930第七章故障、异常信息处理和定期检查313131第八章注意事项32附录一技术指标33附录二设备类型表34第一章 -QB-GST100火灾报警控制器简介-QB-GST100火灾报警控制器是海湾公司为适应国外小工程、小点数的需求而推出的新一代火灾报警控制器，特别适合洗浴歌舞中心、餐厅、酒吧、小型图书馆、超市、变电站等小型工程的应用。
1.1 控制器体积小巧样式美观本控制器体积小，极大方便了工程安装，同时外形设计美观，可很好的与安装场所融合为一体1.2 引入消防防火分区的概念控制器消防防火分区最大容量为8个分区和1个公共区8个分区均设有独立的报警和故障/屏蔽指示灯，分区提示信息采用卡片方式，可手写或打印1.3 系统调试简单本控制器在设备自动识别功能允许的情况下，注册设备时可自动识别总线设备；设备根据自身编码自动分区，其中1-15号：1区，16-30号：2区，31-45号：3区，以此类推，120号以后为公共区每个设备所在的区和设备类型可以在设备定义中手动修改1.4 具有预警功能本控制器提供预警功能，使用预警功能可以有效的减少在恶劣环境下误报警1.5 具有现场提示功能每个区域发生火警后，自动联动本区的讯响器，同时联动公共区的讯响器1.6 具有联网功能控制器具有联网功能，通过配接网卡可以实现GST系列控制器间的联网，也可以连接火灾显示盘1.7 操作简便控制器采用汉字液晶，配以LED指示灯，可同时查看多种信息第二章 用户使用说明2.1 警告、标志控制器部粘贴的所有警告标识，请用户认真阅读，并严格按警告容进行操作，以避免因不当的操作而导致人身伤害或损坏控制器。
该标志表示该位置有强电，操作时应小心触电！2.2 操作与菜单结构简介控制器菜单具有直接功能键操作菜单及联级菜单两种，菜单结构如下所示：用户操作与菜单记录信息查询（见2.14）全部记录（见2.14.1）火警记录（见2.14.2）用户设置（见2.17）打印设置（见2.17.1）时间设置（见2.17.2）设备监测（见2.17.3）系统设备检查（见2.14.3）设备信息查询（见2.14.3.1）区域自检查询（见2.14.3.2）单点自检查询（见2.14.3.3）设备的屏蔽与取消屏蔽（见2.15）防盗设置（见2.16）自检（见2.18）2.3 开机与关机当控制器调试工作完成后，用户就可以按以下顺序进行开机操作² 用钥匙打开机箱门² 打开位于电源板上的主电开关² 打开位于电源板上的备电开关完成以上操作后，系统上电后控制器进入自动检查状态并对外接设备进行注册（需将控制器设置为调试状态），自检完成后屏幕显示系统运行正常界面（如图2-1所示），至此开机过程结束图2-1关机过程按照与开机时相反的顺序关掉备电开关、主电开关即可要注意备电开关一定要关闭，否则，将有损坏蓄电池的可能2.4 火警信息与处理2.4.1 火警信息显示当系统火灾探测器报警或手动报警按钮被按下后，控制器将在10s发出火灾报警信号：² 控制器液晶屏显示如图2-2所示火警信息；² 控制器扬声器发出火警音响（消防车声），控制器显示面板的总“火警”指示灯及对应区的“火警”指示灯点亮；² 联动本区和公共区的讯响器；² 在控制器火警输出或声光警报器输出允许的情况下，火警输出或声光警报器输出触点闭合。
焦点信息图2-2如图2-2所示，液晶屏按火警发生的时间顺序显示各条火警信息，显示的容包括：火警发生的部位、总数、时间及设备类型屏幕上屏显示首次火警信息，下屏显示最近发生的火警信息例如图2-2中上屏“001/043”表示第1次火警（首警）和火警总数；“2-031”表示该火警发生的部位为2区031号设备，图标表示的设备类型为手动报警按钮（具体见设备类型列表），发生的时间是12月15日13:26；下屏显示的火警信息为：第43次火警，火警总数为43，发生部位位于2区023号设备，该设备为感烟探测器，发生的时间是12月15日13:30任何键盘操作30秒后屏幕将循环显示火警信息，每次循环时间间隔为10秒2.4.2 火警的一般处理方法当发生火警时，应根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生；若确认为火灾发生，应采取如下措施：² 通知现场人员撤离；² 组织专业人员进行扑救；² 拨打消防报警报警若为误报警，应采取如下措施：² 应按将总线上的讯响器、本机的声光警报器的报警音响关闭（再次按下则恢复被关闭的训响器、声光警报器的报警音响）； ² 确认误报警原因，并排除；按使控制器恢复正常状态；² 如果是火灾探测装置损坏导致的误报警，可将其屏蔽，通知厂家进行维修。
控制器本身的报警声可按中止警报声2.5 故障信息与处理2.5.1 故障信息显示系统的故障信息一般可分为两类，一类为主控系统故障，如系统故障、主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、讯响器故障等当有故障发生时，控制器将在100s发出故障信号：² 控制器液晶屏显示如图2-3所示故障信息；² 控制器扬声器发出故障音响（救护车声），控制器显示面板的“故障”指示灯点亮；² 若控制器现场设备发生故障而无常工作时，面板上该设备所在区域的“故障/屏蔽”指示灯同时闪亮；² 若控制器的主电源或备用电源发生故障，控制器显示面板的相应指示灯（“主电故障”或“备电故障”）同时点亮；² 若控制器系统部发生故障而无常工作时，“故障”指示灯和“系统故障”指示灯同时闪动，同时扬声器发出间断的嘀嘀声图2-3如图2-3所示，液晶屏按故障发生的时间顺序显示各条故障信息，显示的容包括：故障发生的部位、总数、时间及设备类型例如图2-3中上屏“002/003”表示当前是第2号故障，故障总数为3，“2-125”表示故障发生部位位于2区125号设备，发生该故障的时间是12月15日13：28，是讯响器故障；下屏“003/003”表示当前是第3号故障，故障总数为3，，是主电源故障，发生该故障的时间是12月15日13：29。
2.5.2 故障的一般处理方法故障发生时，可按中止故障警报声² 若主电掉电，采用备电供电，应注意供电时间不应超过八小时，若超过八小时应关闭控制器，以防蓄电池损坏；² 若主电掉电，单独采用备电工作时间超过八小时后，备用电池电量不能保证控制器可靠工作时，扬声器发出故障声音信号，并且该故障声音信号不能手动消除，提示用户该系统已经不能正常工作，需关闭控制器对主、备电进行处理² 若系统发生故障，应及时检修，若需关机应做好详细记录；² 若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用设备取消屏蔽功能将设备恢复探测器报脏时将影响其正常使用，应及时清洗具体的故障处理方法见第七章2.6 其它信息显示及处理2.6.1 预警信息控制器在预警功能允许时：² 当控制器探测到某区的一只探测器的火警信号，控制器报预警，并发出火警音响（液晶屏显示如图2-4所示），但不联动火警输出及外部被控设备；² 在预警发生5分钟，如控制器又检测到同一区的其他探测器的火警信号，则控制器进入火灾报警状态，联动火警输出和外部被控设备；² 在预警发生5分钟后，控制器没有检测到同区域的其他探测器的火警信号，则对首次发生火警的探测器复位，系统清除预警信息。
图2-4图2-4所示信息说明与故障信息显示相类似，在此不再赘述预警状态可以通过手动复位，也可以在5分钟后自动复位预警发生时，应立即对发生预警的探测器所在的区域进行检查，确认是否真实发生了火警，若为误报警，可按将预警信息清除2.6.2 监管信息当系统连接防盗探测器报警、可燃气体报警器报警、水流指示报警时增加，控制器发出监管信息：² 控制器液晶屏显示如图2-5所示监管信息（信息说明参见故障信息）；² 控制器扬声器发出监管音响（急促的火警声音），控制器显示面板的“监管”指示灯点亮² 在监管输出允许的情况下：① 联动笨区和公共区的讯响器；② 声光警报器输出允许的情况下，声光警报器输出触点闭合 图2-5监管发生时，按将讯响器报警音响关闭；可按中止监管警报声2.6.3 反馈信息当系统发生报警，由控制器自动联动本区的训响器、公共区的讯响器、火警输出、声光警报器输出反馈时，控制器发出反馈信息：² 控制器液晶屏显示如图2-6所示反馈信息（信息说明参见故障信息）；² 控制器扬声器发出反馈音响（机关枪声）按可将总线上的讯响器、本机的声光警报器的报警声音关闭，再次按下则打开讯响器、声光警报器声音按可中止控制器反馈警报声。
图2-62.6.4 延时信息当系统发生报警，并且区域延时时间设置不为0时，控制器自动联动本区的讯响器进入延时状态；若此时公共延时时间设置不为0，控制器自动联动公共区的讯响器、火警输出、声光警报器进入延时状态延时发生时，控制器面板的延时指示灯点亮，控制器液晶屏显示如图2-7所示延时信息延时时间结束后，讯响器启动，反馈后控制器发出反馈信息；延时期间若有手动报警按钮报警，则系统自动取消所有延时，直接启动所有延时的设备图2-7屏幕信息表示为：系统共有3个正在延时设备，其中2区115号讯响器延时25s后启动，3区53号讯响器延时35s后启动，屏幕上的延时时间指示也随着时间相应减少 2.6.5 屏蔽信息当系统连接的外部设备存在故障，导致不能正常工作时，可将它屏蔽掉，待修理或更换后，再利用取消屏蔽功能将设备恢复。
