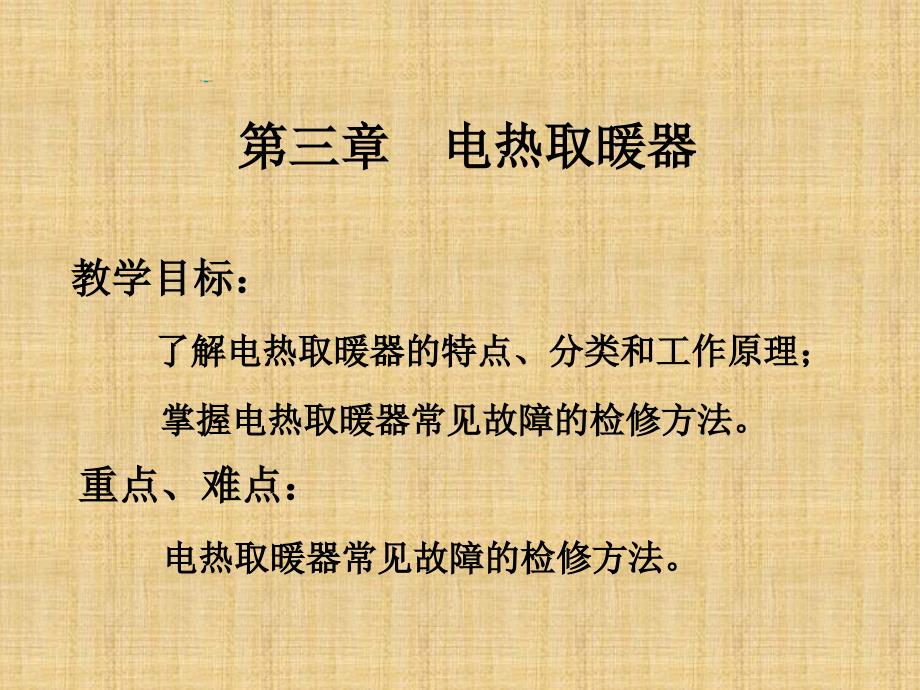

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,*,第三章 电热取暖器,教学目标：,了解电热取暖器的特点、分类和工作原理；,掌握电热取暖器常见故障的检修方法重点、难点：,电热取暖器常见故障的检修方法电热管,http:///,wenku1,,电热取暖器概述：,即把电能转换为热能供暖的家用电器特点表现为：,使用方便，安全卫生，无污染，热效率高，易于控制等按传递热量方式不同，分为：,直接取暖器,间接取暖器,如：电热褥、电暖器等如：电热油汀、暖风机等电暖气的型号：,常用电暖气命名方法如下：,,3.1 石英管式取暖器,就是采用石英管为发热元件的家用红外线电暖器具具有加热升温快，安全，热量集中，效率高，,热惯性小,等优点一、石英管式取暖器的类型及规格,按石英管的安装形式分为,卧式,和,立式,两类，如图3-1和3-2按使用石英管的数量分为,单管、双管,和,多管,等二、石英管式取暖器的结构,主要由外壳、石英电热管、反射罩、防护网罩及控制电路组成1.石英电热管,石英电热管由石英管、电热丝及支架组成，是取暖器的核心部件通电后，电热丝发出可见光和红外线，经石英管壁吸收后，引起石英玻璃中晶体振动，从而向外辐射远红外线来取暖人体和烘烤食物。
2.反射罩,反射罩一般用不锈钢抛光制成，作用是了提高热效率，其断面设计成抛物线状加装反射罩后，辐射效率可提高30%左右由于远红外线和可见光一样，存在反射、折射、吸收等特性为了提高热效率，故装有反射罩3.防护网罩及外壳,设置在石英管外壳的正面，主要起防护作用外壳一般采用塑料注塑成型或薄铁皮冲压成型，有装饰、防护及支承作用立式石英管取暖器一般都配有旋转装置，用一个小电动机驱动摇摆机构后，使取暖器在70°～90°范围内自动左右来回旋转，可以扩大取暖范围三、石英管式取暖器的典型电路,图3-3 为卧式石英管电暖气的典型电路图3-3,,电路中，EH1和EH2是两根石英管，每根功率为450W；M为旋转电动机；SA是功能选择开关；SW是倾倒安全保护开关（电暖气位置正常时，开关闭合；如倾倒，则开关断开）功能选择开关SA为旋转式，有四档：OFF档—断电；I档—单管工作，功率为450W；Ⅱ档—双管同时工作，功率为900W；Ⅲ档—双管同时工作，并在小电动机M驱动下左右来回旋转定时器PT可在120min内任选定时时间四、石英管式取暖器的使用注意事项,1.使用过程中严禁覆盖取暖器；,2.应避免液体溅落到取暖器中，尤其是石英管上，否则容易爆炸；,3.使用及收藏中避免灰尘及异物进入取暖器，灰尘、异物将影响石英管发热效率，降低反射罩反射效果；,4.使用及收藏时，取暖器应水平放置，防止变形；,5.电源插线板、插座应符合容量要求；,6.室内无人时，应关断电源，避免发生火灾。
五、石英管式取暖器的常见故障与检修,故障现象,故障原因,检修方法和排除措施,发热管不亮，风扇不转,1.电路断开或接触不良,,2.开关或插座接触不良,,3.熔丝熔断,,4.电热丝烧断,1.检修并重新装好,,2.修理或更换开关与插座,,3.查明原因后重新接好,,4.更换电热丝或更换整个发热管,辐射效率降低,1.反射罩不清洁,,2.电热丝的阻值增大,,3.线路因潮湿漏电,1.擦拭干净,,2.更换电热丝,,3.检修或换新线,外壳带电,1.潮湿,,2.排线过近，绝缘强度降低,1.进行干燥处理，并改变放置地点,,2.移动导线位置加强绝缘,发热管不亮，但风扇转,1.发热管内的电热丝烧断,,2.发热管两边引出线套与夹，因氧化而接触不良,1.更换电热丝,,2.拆出发热管，用细砂纸磨去氧化膜，重新上好夹牢即可,见表3-1所示发热管亮，,,但风扇不转,1.电动机与风叶打滑,,2.电动机引线端松脱,,3.电动机绕组损坏,,4.电动机主轴缺油卡死,1.拧紧固定螺钉,,2.检查并重新上紧或接好脱断线,,3.重新绕制更换电动机绕组,,4.拆出主轴进行清洗，或加润滑油重新安装,发热不稳定,1.插座或开关松动（接触不良）,,2.电热丝接头打火,,3.熔死接触不良,1.插紧并紧固,,2.调整熔丝盒两端金属片，使之接触良好,,3.修整、紧固电热丝接头,摇摆功能不正常,1.摇摆电动机损坏,,2.摇摆控制开关损坏或接触不良,,3.摇摆传动机械机构异常,1.更换或修复电动机,,2.更换或修复开关,,3.是否有异物卡住，检查传动系统,,3.2 电热褥,又称电热毯，属于直接取暖器具。
是在上、下两层纤维织物间夹一层电热丝功率一般在40,~,150W之间一、类型和规格,按功能和控制方式不同，分为：,普通型,调温型,理疗型,只有一个开关，无法控温通过调压调节功率，可以调温可以辅助治疗电热褥一般按发热功率划分，有30W、40W、60W、80W、120W等二、电热褥的基本结构,一般由电热线、褥体和控制电路（调节器）组成，图3-5为电热毯结构图,图3-5为电热褥结构图,,电热线是电热褥的发热体，是电热褥的关键元件一般采用绳状电热元件通常用高强度聚脂漆包镍铬丝为电热线，采用螺旋缠绕工艺均匀地绕在玻璃纤维芯上或石棉线芯上，然后在外部包敷耐热尼龙编织层与树脂涂层；具有较高的抗拉强度和抗曲折性能，抗老化性能更安全的双层螺旋感温发热毯，如图3-6自动控温型电热褥，包括发热层和检测层内层发热，外层为安全检测和保护丝，并且外层金属线可以与控制器组合成超温断电保护装置；即当出现局部高温时，控制器即刻断电电热线的布线方式一般采用波纹迂回方式，可以避免因底料松弛而导致将电热线拉断三、电热褥的电路原理,常见的电热褥控制电路有普通型，二极管整流调温型，电热线串、并联换接调温型，晶闸管调温型及电子线路调温型等。
图3-7为二极管整流调温型电热褥电路图3-7,,当开关S在位置“2”时，电热线,R,L断电；当S打在位置“3” 时，电热线得到220V电压，为高温档；当S打到位置“1”时，二极管VD与电热线串联，通入电热线的是经VD半波整流后的脉动直流电，发热功率减少一半，为低温档即通过二极管与转换开关配合来改变电热毯的发热功率，实现调温四、电热褥的使用注意事项,1.注意电热褥的额定电压与家中的电源电压是否一致，使用前应通电检查；（几分钟后是否正常）,,2.电热褥一般只做预热用，不宜整夜开启，睡前30分钟通电，用棉被将电热褥全部覆盖，上床后即关断电源3.电热褥不能与其他热源同时使用4.使用中，不能反复折叠电热褥直线型电热褥不适合铺在网丝床、棕床或沙发床上5.电热褥不宜铺在厚褥子下想想为什么？,,6.电热褥通电后，需注意观察有无异常情况（冒烟），最好使用有自动控温装置的7.电热褥不能常洗，可用清水刷，但不能用手揉搓8.使用中的电热褥，如遇停电，应关闭开关，防止来电时未知而发生意外五、电热褥的常见故障与检修,见表3-2故障现象,故障原因,检修方法,通电后不发热,1.电源插头与插座接触不好,,2.电源开关接触不良或损坏,,3.电热丝断路,1.修理插头，插座使其接触良好。
2.修理微型床头开关，使其接触良好，严重损坏时应换用新件3.用万用电表R×1k档检测电热毯电源线两端一般应为500Ω～800Ω，如指针不动则为断路，仔细找出断路处，缠结焊好，并做好绝缘处理不能调温,1.调温开关接触不良,,2.调温部分失灵,1.检查开关使其接触良好,,2.视具体调温原理检修,通电后，有焦臭味,1.电热线间呈半断状态，产生打火发出焦味,,2.电热线引出线与电源接触不良，产生电弧,,3.长时间通电使用，温度过高绝缘材料发焦,1.查出断路处，焊接好并用绝缘材料重新包好,,2.重新进行连接，并保证可靠的接触,,3.严格按产品说明书的要求使用，不能过长时间通电，以免发生事故,漏电,1.电热线绝缘层破损,,2.过分潮湿,1.找出破损处，用绝缘材料重新包好,,2.用电吹风热风或太阳光晒干再使用，电热毯在使用中一定要保持干燥,,3.3 电热油汀,又叫充油取暖器，是在机体内充有高温炼制的导热油，发热量比较大，机体表面温度可达到80℃以上，具有自动断电和恒温装置具有散热面积大、热安全性好、热惯性大等优点，在城镇普及率较高一、电热油汀的基本结构,油汀电暖气主要由,电热元件,、,导热油,、,金属散热片,、,温控器,、,功率转换开关,、,指示灯,、,万向转动小轮,及,机壳,等组成，其外形结构如图8。
1.温控器,温控器多采用双金属片缓动型，通过调节可使温度保持在设定温度上常温下，两触点闭合，当温度上升到预定温度时，一触点的金属片弯曲变形，自行断开电源，阻止温度继续上升通过转动温度调节杆，可以让用户改变温控器的起控温度，获得所需的取暖效果2.电热元件,电热元件采用管状结构，电热元件总成由两根U形电热管、橡胶密封环和紧固件组成将其安装在散热片的腔体中，腔体中充有导热油，这种油无毒，渗透性差，热稳定性好因此，采用封闭式管状电热元件，单管功率一般为800-1000W，通常用2-3根3.导热油及五金部件,导热油采用导热性好的液体，如变压器油密封在散热片中，一般不需更换五金部件采用连续冲压、自动化焊接、电动喷涂生产线，保证产品的一致性其中，电热油汀散热片外壳厚度非常重要，若采用不达标的钢板，将存在焊接不良而导致爆片、漏油的隐患电热油汀主要部件分布见土3-10图3-10,4.机壳,机壳多为钢板制成，表面经烤漆处理，用来安装开关、指示灯和调温器机壳下部设有内置式收线盒，在电暖器停用时，可将电源线卷起放入5.金属散热片,多为7～13片单片叠合、密封连接而成，其形状似暖气散热片各片中空，上、下端各有一凸台，相邻凸台密封连接，这样在电暖器顶部和底部各形成一水平的圆柱形空腔。
下空腔插入电热元件总成，线头从腔口引出注入导热油后，将上、下腔口拧紧密封，上、下两腔通过散热片中空管而互相贯通当接通电源后，电热元件发热，加热周围的导热油，使热油上升，冷油下沉补充，导热油就沿散热片内管形成了对流通过对流，导热油将热量传递给了散热片，再通过散热片将热量传递给空气，从而使整个房间均匀升温二、油汀电暖气的工作原理,油汀电暖气的典型电路如图3-11所示R1和R2为两个电热管加热器，开关S为功率转换开关，S置于“1”时，R1接入电路，半功率加热；S置于“2”时，R1、R2都接入电路，全功率加热加热温度受电路温控器控制，当温度低于设定温度时，温控器闭合导通，加热；达到设定温度时，温控器自动断开，停止加热；形成动态平衡后，电热油汀维持恒温状态图3-11,,三、电热油汀使用注意事项,1.正确使用温控器,电热油汀正常工作时，温控器不能调在最高挡，否则取暖器表面工作温度接近120°C时，温控器不易动作，长时间高温工作，将使内部器件烧损老化或保护性遭到破坏2.正确使用功率开关,开始，室内温度较低，可以打开两个开关，取暖器快速升温，壳体表面温度达到设定温度后，温控器自动切断电源，应选一个挡位功率工作。
可以节省电能，减轻电路负荷,,3.注意保持室内的密封性,电热油汀是以空气对流的形式升高室内温度的，室内密封性好，就会升温快，加热时间短，散热时间长，从而节省电能4.严禁覆盖,电热油汀正常工作时，壳体表面温度一般在90°C，其温度控制是依靠面罩内的温控器金属片感温变形实现的若将散热片覆盖，散热片的温度将高于面罩内双金属片感受到的温度，容易烤焦覆盖物，并且有可能导致壳体内部导热油变性，压力升高，引起导热油泄漏，甚至壳体涨裂5.严禁上下倒置，过度倾斜放置,电热油汀倒置或放倒，将使加热管露出油面，内部压力增大（超过0.2MPa），加热有可能产生过烧炸裂，损坏加热管6.正确选择插座（插板）,插座（插板）容量要符合要求，并且要可靠接地防止超负荷而引起火灾或触电7.注意安全,（1）表面温度高达90C；,,（2）不能用于浴室四、油汀电暖气的常见故障与检修,油汀电暖气的最常见故障是不发热其主要原因是引线、电热元件和超温熔断器熔断失效出现故障时，应先检查引线各接触点是否接触良好，电源插头及电源熔丝等有无故障，判断故障发生部位后，再进行修复油汀电暖气的常见故障及排除方法见表3-3故障现象,造成原因,排除方法,指示灯不亮，散热片不热,1.插头、插座等处接触不良,,2.超温熔断器熔断,,3.开关接触不良,,4.调温器限温过低或接触不良,1.调整、使其接触良好,,2.更换超温熔断器,,3.修磨触点，调整触片,,4.调高限温，若仍不能排除，应对调温器触点进行修磨，并调整触片,指示灯亮，但散热片不热,1.电热元件引线松脱,,2.电热管断线损坏,1.将其重新接好,,2.用万用表电阻挡确认(电阻为无穷大)，然后更换电热管,调温器失灵,1.调温器限位销脱落,,2.动、静触点接触不良,1.重新装配,,2.修磨触点，调整触片,漏油,1.电热元件总成时，法兰未拧紧,,2.橡胶密封环破损,,3.电热管尾部与法兰连接处有空隙,1.拧紧法兰,,2.更换橡胶密封环,,3.填塞或焊补空隙,漏电,1.线头碰壳,,2.电源线绝缘损坏而碰壳,,3.机内进水,1.找到故障点，重新接好,,2.更换电源线或进行绝缘处理,,3.将水或潮气干燥去除,表3-3 油汀电暖气常见故障及排除方法,,小 结,本次课学习了：,电热取暖器（石英管式取暖器、电热褥、电热油汀）的结构、工作原理，重点介绍了电热取暖器的常见故障及其检修方法。
下次课诱导：,厨房电器——电饭锅、电炒锅作 业,P32：,,,4、6、8、9,,。
