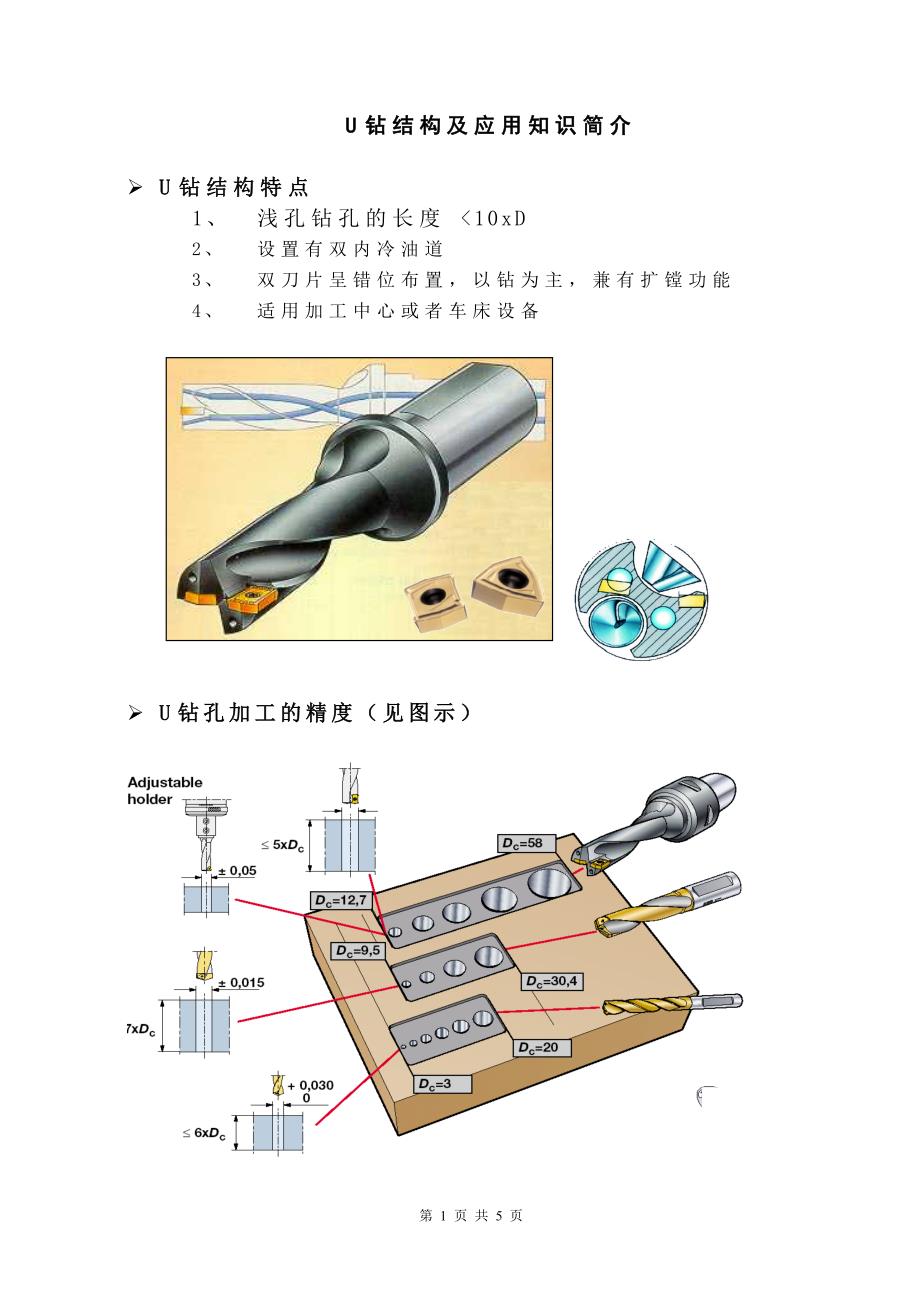

U钻结构及应用知识简介Ø U钻结构特点1、 浅孔钻孔的长度 <10xD 2、 设置有双内冷油道3、 双刀片呈错位布置，以钻为主，兼有扩镗功能4、 适用加工中心或者车床设备Ø U钻孔加工的精度（见图示）U钻特殊应用图示1、 倾斜平面钻削2、 交叉孔系钻削3、 半孔钻削4、 偏心孔钻削U钻标准安装1、 在车床上作为非旋转钻头的安装，应该保证钻头中央刀片的刃口与工件回转中心的误差在0,03之内 2、 保证钻头的周边刀片刃口与车床X轴的运动平面平行 Ø U钻的冷却液供给水量Ø U钻的冷却液供给压力Ø 振动对U钻寿命影响振动带来的疲劳损害会使刀片槽产生塑变和刀体的裂纹（详细原因及解决方法见下表）原因解决方法1切削速度过低使用推荐的 vc; ≥4xD 钻削表面质量不佳时，使用低速2走刀量太大≥4xD 的钻头应该减小进刀量3刀具悬伸太长≥4xD时应使用阻尼消振钻杆4刀杆太长，刀柄夹持不稳，刀杆连接差尽量选用短式U钻体5刀片磨损记录钻头刀片的平均寿命与加工零件数的关系6钻头安装不正确检查车床上U钻的安装7夹具问题选用正确的钻头夹柄Ø 钻削力对U钻寿命影响径向和轴向切削力推挤刀片槽，加之冷却液供应不充分，使刀体产生退火塑性变形，刀体产生裂纹或者刀片槽夹紧偏心量的消失。
解决办法1、 根据工件的硬度和刀具悬伸的长度来调整进刀量，工件越硬，刀具悬伸量越大，走刀量应越小2、 不要使用过量磨损的刀片，应该在生产中记录刀片磨损与可加工工件数量的关系，及时更换新的刀片3、 使用充足和压力正确的内冷却液冷却液的主要作用是排屑和冷却第 2 页 共 5 页。
