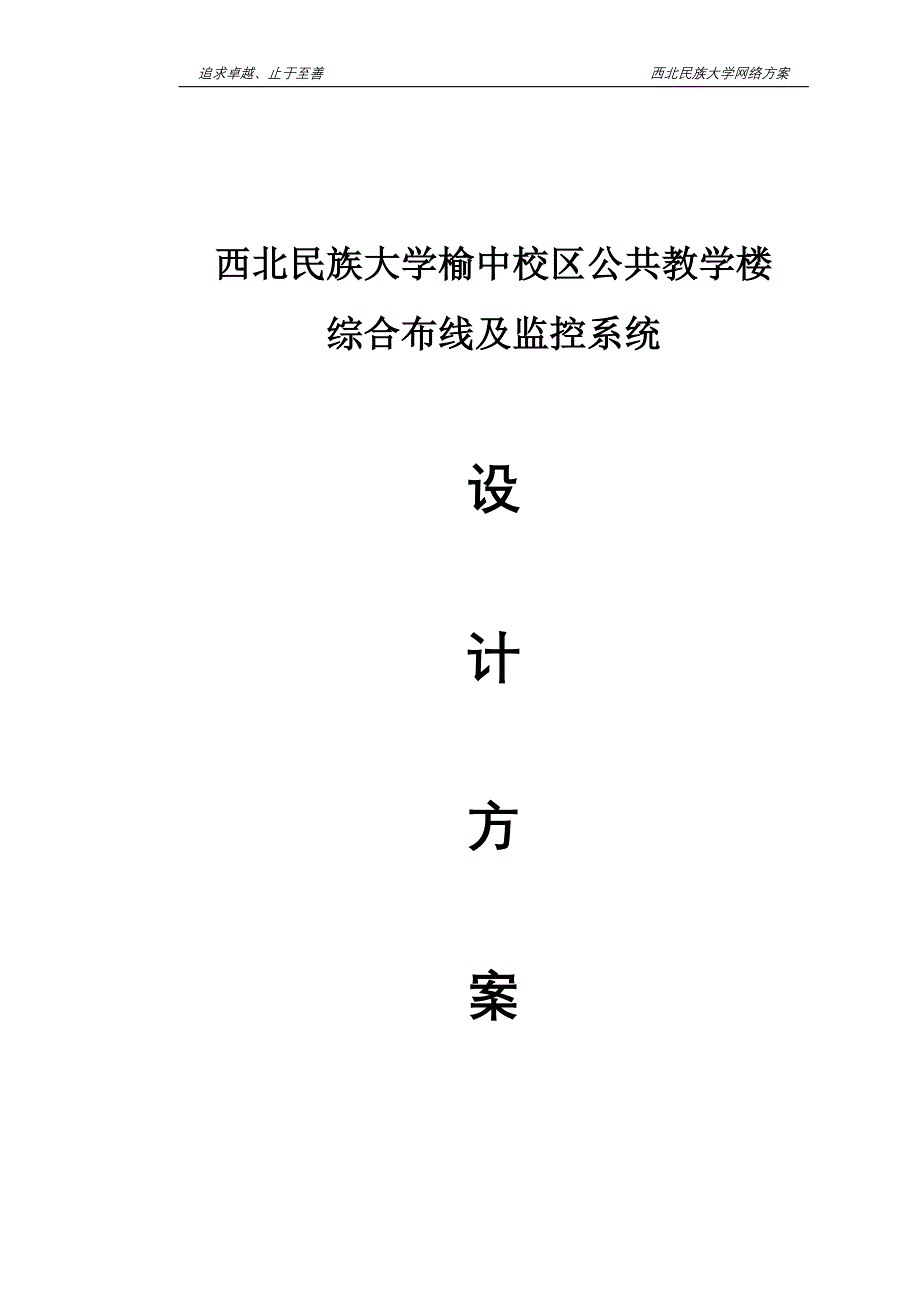

追求卓越、止于至善 西北民族大学网络方案 西北民族大学榆中校区公共教学楼西北民族大学榆中校区公共教学楼 综合布线及监控系统综合布线及监控系统 设设 计计 方方 案案 二零零五年三月二零零五年三月 追求卓越、止于至善 西北民族大学网络方案 目目 录录 第一部分第一部分综合布线系统综合布线系统 一一系统简介系统简介. 二二客户需求分析客户需求分析. 2.1 客户需求及布线环境客户需求及布线环境. 2.1.1 信息点分布信息点分布. 2.1.2 主配线间主配线间. 2.1.3 弱电竖井及分配线间弱电竖井及分配线间. 2.1.4 综合布线系统的需求综合布线系统的需求. 2.1.5 管路系统的需求管路系统的需求 三三系统设计依据系统设计依据. 四四综合布线系统功能描述综合布线系统功能描述. 4.1 概述概述. 4.2 设计目标设计目标. 4.3 布线系统的结构布线系统的结构. 4.4 布线系统的设计说明布线系统的设计说明. 4.4.1 基本结构基本结构. 4.4.2 工作区子系统工作区子系统. 4.4.3 水平干线子系统水平干线子系统. 4.4.4 垂直主干子系统垂直主干子系统. 4.4.5 管理子系统管理子系统. 追求卓越、止于至善 西北民族大学网络方案 4.5 配线架附近的环境要求配线架附近的环境要求. 五五 管路设计方案管路设计方案. 5.1 总体考虑总体考虑. 5.1.1 使用多腔桥架使用多腔桥架. 5.1.2 对桥架的考虑对桥架的考虑. 5.2 容量计算容量计算. 5.2.1 综合布线系统综合布线系统 5.3 管路的工艺考虑管路的工艺考虑 5.3.1 垂直桥架垂直桥架 5.3.2 水平管路水平管路. 5.3.3 对管路的要求对管路的要求 5.3.4 信息插座底盒信息插座底盒. 六六系统设备选型系统设备选型 七七 工程完工测试验收工程完工测试验收 7.1 验收标准验收标准. 7.2 被测线路的定义被测线路的定义. 7.3 测试项目及参数测试项目及参数. 7.4 测试人员测试人员. 7.5 测试结果测试结果. 八八 用户培训计划用户培训计划. 8.1 培训内容培训内容 8.1.1 培训内容培训内容. 追求卓越、止于至善 西北民族大学网络方案 8.1.2 培训场地和培训器材培训场地和培训器材 8.2 认证培训认证培训. 8.3 培训目的培训目的. 九九 售后服务措施及承诺售后服务措施及承诺 9.1 售后服务售后服务. 9.2 承诺承诺. 第二部分第二部分闭路监控系统闭路监控系统 一、建设本系统工程的目的和意义一、建设本系统工程的目的和意义. 二、设计方案的原则和几点说明二、设计方案的原则和几点说明. 2.1 方案设计原则方案设计原则. 2.2 方案设计的几点说明方案设计的几点说明. 三、系统功能三、系统功能. 四、系统配置说明四、系统配置说明. 五、系统设计方案五、系统设计方案. 5.1 前端现场图像采集部分前端现场图像采集部分. 5.1.1 摄像机摄像机. 5.1.2 云云 台台. 5.1.3 防护罩防护罩. 5.1.4 解码器解码器. 5.2 视频、控制信号传输部分视频、控制信号传输部分. 5.3 供电及接地系统供电及接地系统. 六、系统示意图六、系统示意图. 追求卓越、止于至善 西北民族大学网络方案 七、磁盘储存七、磁盘储存. 八、设备清单及报价八、设备清单及报价. 九、施工及服务九、施工及服务. 9.1 施工施工. 9.2 工期工期. 9.3 验收验收. 9.4 服务服务. 追求卓越、止于至善 西北民族大学网络方案 第一部分第一部分综合布线系统综合布线系统 一一 系统简介系统简介 西北民族大学榆中校区教学楼是一栋综合性的教学大楼，该大楼必须具备 设计美观、实用、先进且能够与标志性建筑相匹配的完整的一套综合布线系统。
为了能够顺利地完成该大楼的综合布线设计和实施工作，在本设计方案中， 我公司将根据大楼的实际情况，充分发挥我们在布线设计和施工方面的技巧和 经验，以及在布线工程中的综合协调能力，向甲方提出我公司的解决方案希 望本方案能够为甲方建立一个实用的、可靠的、先进的布线系统出一份力 本方案对用户的需求进行了认真的分析和配置其特点是使用方便、扩充 容易、管理简便、满足未来十年各种计算机网络的实际需求，并充分考虑了计 算机网络系统的需求 本方案以六类非屏蔽系统为主，采用模块化机柜结构 本建议书中结合本公司的特点对综合布线系统的施工和管路的施工提出了 自己的方案 二二 客户需求分析客户需求分析 该大楼是一个综合性的教学楼系统 本次设计方案的涉及范围为： 综合布线系统的设计、供应、安装、接续、验收、技术支持、售后服 务、培训和认证； 综合布线管路系统的设计、施工和协调 2.12.1 客户需求客户需求及布线环境及布线环境 2.1.1 信息点分布 根据图纸，本次综合布线系统的信息点总数为 196 点，语音点、数据点可 灵活变更使用详细的信息点分布如表 2.1 所示 追求卓越、止于至善 西北民族大学网络方案 楼层布 线点数 点 数小计 备 注 1F 5454 2F 4040 3F 4444 4F 3434 5F 2424 教 学 楼 合计 196196 表 2.1 大楼信息点统计表 2.1.2 主配线间 语音主配线间与数据主配线间处于同一位置，设在大楼中间的地下一层通 讯设备间。
在办公楼左右两侧还分设了两个分配线间，其中左侧通讯设备间也位于地 下一层，右侧的位于大楼一层，右侧的分配线间同时兼做主监控室 2.1.3 弱电竖井及楼层配线间 为了实现信息点的贯通，在办公楼内有竖井，语音主干采用六类，数据主 干采用多模光缆 2.1.4 综合布线系统的需求 此次综合布线系统的核心要求如下： 满足相关的国际标准和国家标准； 能够支持各种计算机网络设备和系统； 具有先进性、可靠性、标准性、可互换性和可扩充性； 数据点和语音点全采用六类产品； 数据主机房位于校园网管中心计算机主机房内； 2.1.5 管路系统的需求 此次综合布线系统的核心要求如下： 满足各种计算机网络系统及网络上运行的应用系统（如决策指挥中心、 数字视频系统、办公自动化系统、弱电系统集成等等）对管路的需求； 满足系统对管路的需求 追求卓越、止于至善 西北民族大学网络方案 三三 系统设计依据系统设计依据 本建议书将依据以下资料进行设计： 1. 大楼图纸 2. 智能楼宇综合布线系统验收规范 3. 建筑与建筑群综合布线系统工程设计规范（CECS 72:97） 4. 建筑与建筑群综合布线系统工程施工及验收规范（CECS 89:97） 5. 智能建筑设计标准（DBJ08-47-95） 6. 民用建筑电气设计规范（JGJ/T16-92） 7. 建筑及建筑群综合布线国际标准（ISO/IEC IS 11801，1995 年 7 月） 8. 大楼通用综合布线系统（YD/T926.1-2-1997） 9. 工业企业通信设计规范（GBJ42-81） 10.工业企业通信接地设计规范（GBJ79-85） 11.电气装置安装工程施工及验收规范（GBJ232-92） 12.欧洲布线标准（EN50173，1995 年 8 月） 四四 综合布线系统功能描述综合布线系统功能描述 本综合布线系统将针对大楼的系统和计算机系统的要求进行设计。
4.14.1 概述概述 布线系统是弱电系统数据和语音传递的基本通道在布线系统的基础上， 可以形成遍布整个建筑群的网络、计算机网络布线系统是信息系统中最 基础的组成部分，它的性能直接影响到信息系统的性能和寿命 大楼内将会配备有先进的计算机网络系统和通讯系统为了有效地利用这 些设备，并让它们发挥最大的效果，大楼将采用综合布线系统实现和计算 机系统资源的综合利用本方案在满足需求的前提下，重点考虑今后的系统扩 充、可靠性、易维护、易管理等问题，希望本方案能给大楼带来最大的实惠 综合布线系统是建筑物或建筑群内的信息传输系统它使话音和数据通信 设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使 这些设备与外部通信网络相连接它包括建筑物到外部网络或局线路上的 追求卓越、止于至善 西北民族大学网络方案 连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件布线 系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、 插座、插头、适配器、传输电子线路、电器保护设备和支持硬件 在这一部分中，将介绍大楼布线系统的设计思路和配置想法 4.24.2 设计目标设计目标 本方案将针对教学大楼计算机网络与综合布线系统的实际情况设计， 充分考虑到今后可能的使用要求，并参考了我公司过去的经验。
希望该布线方 案能够为大楼的信息系统建设尽力 为了满足大楼的需求，本综合布线系统将具有以下特性： 实用性：满足教学大楼的通信系统、办公自动化和计算机网络系 统对布线的需求能兼容话音、数据、图象的传输，并可与外部网络连接本 方案所用的系统完全能够满足千兆以太网和 1.2G 的 ATM 网的要求； 灵活性；为开放式结构，能支持话音及多种计算机数据系统，在应用 上能支持数字视频、多媒体等系统的需要即任一信息点能够连接不同类型的 设备，如计算机、打印机、终端或、机 ； 模块化：布线系统中，除去固定在建筑物内的线缆外，其余所有的接 插件都是积木式的标准件，以方便管理和使用； 扩充性：布线系统是可扩充的，以便将来有更大的发展时，很容易将 设备扩展进去本方案采用树状星型结构，以支持目前和将来各种网络的应用 通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络； 标准性：满足最新、最高的布线系统标准（如国家标准：CECS 72:97 和 CECS 89:97、国际标准：ISO/IEC 11801、欧洲标准：EN50173、美国标准： EIA/TIA 568A 等） ，本方案要求可满足最新的技术标准的要求； 可靠性：在设计中充分考虑到系统的长期可靠性。
； 经济性：在满足应用要求的基础上，尽可能降低造价 兼容性：系统是一套全开放式的布线系统它具有一套全系列的适配 器，可以将不同厂商、不同设备所用的不同传输介质全部转换成相同的屏蔽 （或非屏蔽）双绞线，可传输话音、数据、图像、视频信号、控制信号等；采 用光纤可高速、高带宽、远距离地传输数据和高清晰度图像信号ACS 系统能 追求卓越、止于至善 西北民族大学网络方案 够支持目前及今后所有的数据、话音及控制设备厂商的应用系统 4.34.3 布线系统的布线系统的性能性能指标指标 根据教学大楼的布线要求，应满足千兆网络的传输，参考各种最新的国际 标准，确定其主要性能指标如下： 4.3.1 布线系统的技术指标 布线系统应满足链路技术性能指标和信道性能，要求水平双绞线系统的综 合性能应超过 ISO 11801 的应用所组成的布线系统的各种链路应超过 ISO 11801 的链路 水平配线电缆为六类非屏蔽 100阻燃型平衡电缆，垂直干线语音采用 五类 100阻燃型平衡大对数电缆满足或高于 ISO 11801 的技术性能要求 水平 4 对双绞线电缆 频率 (MHz) Pair to Pair NEXT PS NEXTPS ELFEXT Return Loss Channel PS ACR Pair to Pair ACR 1-84.1-81-74-30.08083 4-72.0-69.0-62-30.07174 8-66.0-63.0-56.0-30.06365 10-64.1-61.0-54.0-30.06264 16-59.9-56.9-49.9-30.05557 20-58-55-48-30.05354 25-56.1-53.1-46.1-30.05052 31.25-54.1-51.1-44.1-30.04750 62.5-48.1-45.1-38.1-25.13636 100-44-41-34-21.02829 155-40.2-37.。
