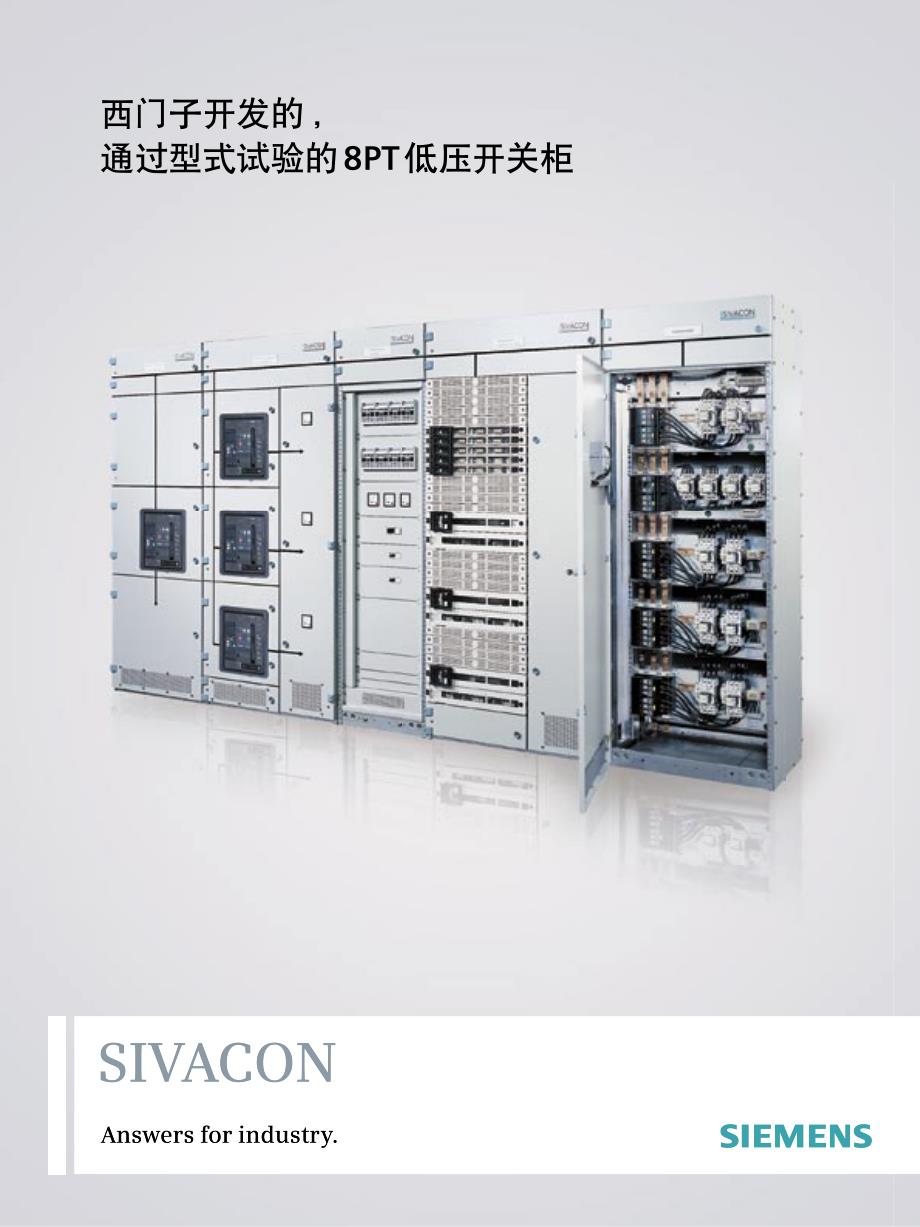

1 西门子开发的, 通过型式试验的8PT低压开关柜 2 面对全球性挑战的解决方案： SIVACON SIVACON 8PT是一种由西门子公司最新设计的新型的 低压开关柜，它具有断路器技术、固定安装式技术、抽 出式技术及插入式技术设计 西门子通过与本地优秀的、高水准的低压开关柜生产 厂合作，使他们成为生产SIVACON 8PT的“技术合作 伙伴” ，使得多用途的、通过型式试验的SIVACON低压 开关柜完完全全地来到了您的身边 3 安全可靠，灵活多样： 4 通过型式试验的低压开关柜 机动灵活： 6 SIVACON 永远满足您的需求 骨架和外壳： 8 尺寸精准、结构牢固 灵活多变的水平母线系统： 9 对不同使用要求的回答 断路器技术 (FCB)： 10 结构紧凑、安全可靠、用户欢迎 固定安装式技术 (OFF)： 12 经济、安全和应变性好 无功功率补偿 (PFC)： 15 低成本和高安全 3NJ6 条型插入式技术 (OFPD)： 16 快速插接，永远安全 用于自由设计的控制柜 (CCS)： 17 为机动灵活提供充足空间 插入式设计 (OFPM)： 18 可迅速地插接，永远安全 抽出式设计 (OFW)： 21 适用性强，永远安全 通过型式试验的开关柜 (TTA)： 24 用盖有印章的证书证明安全性 系统方案一览表 25 技术数据一览表 39 目 录 3 4 安全可靠、灵活多样： 通过型式试验的低压开关柜 SIVACON低压开关柜具有用于建筑行业和工业技术领域的标准型结构。
SIVACON是根据世界市场需要而开发的低压开关柜，也就是说，它一方面要 考虑到所谓一手包办的标准型解决方案的各项要求，另一方面，它又兼顾到当 地生产以及由此给财务和生产运行带来的利益 SIVACON是向世界各地推广的开关柜，它可应用在最大额定电流至7400A的 各种容量等级的层面上， 它既可采用固定安装式设计、插入式设计，也可采用 抽出式设计 每台设备均通过型式试验来验证安全性及 各项质量 西门子开关电器可保证运行可靠性 通过当地生产，供销世界各地 灵活多样，使解决方案具有较高的经济性 模块化的设计 每台SIVACON都是完全用标准化和典型化 的模块制成所有模块在质量上均符合西 门子评定指标和设计指标 模块具有多种组合可能性，从而能满足各 式各样的要求全部采用优质的西门子开 关电器就能保证做到使用寿命长和运行可 靠性高 5 多种用途的SIVACON低压开关柜 SIVACON特点 通过型式试验的低压开关柜(TTA) 水平母线统一布置在开关柜的上方 3极和4极水平母线系统其额定电流可至7400A 额定峰值耐受电流Ipk可至375kA 器件隔室的深度尺寸大，适用于各种安装 器件隔室可按模数结构分隔成不同的单元 开关柜可单面安装，也可以背靠背安装 进线可采用上进线或下进线 出线电缆可在柜体前部连接或后部连接 5 6 机动灵活： SIVACON 永远满足您的要求 水平母线统一布置在开关柜的上方 器件可任意装入器件隔室，它与水平母线系统和开关 柜的深度尺寸无关 可根据要求来分隔各功能隔室(符合IEC 60439-1规 定的形式1至形式4) 器件隔室的深度尺寸大 800 2200 1000/1200 4000A 2600 7400A 800 1000/1200 600 2200 800/1000 3200A 器件隔室 横向接线隔室(可选择) 水平母线隔室 电缆连接隔室，可在侧面或底部连接 (取决于应用的技术) 电缆上进线/后进线时的电缆进线隔室 SIVACON的模块化技术能使开关柜最佳地适应各种要求。
能最佳地适应开关设备安装现场的条件 可靠墙安装或自由落地安装 电缆可选用上进线或下进线 水平母线连接方便 电缆可柜前连接或柜后连接 6 7 动力中心 ln至7400A lcw至150kA lpk至375kA 主配电柜 ln至4000A lcw至100kA lpk至250kA 分配电柜 ln至3200A lcw至80kA lpk至200kA 马达控制中心 ln至3200A lcw至80kA lpk至200kA 负载 SIVACON在低压网络 中的各种应用 7 7 8 骨架和外壳： 尺寸精准，结构牢固 骨架是开关柜的承重结构，它是由牢固的钢板型材相互连接而构 成 SIVACON的骨架尺寸精准和稳固它有二种结构型式，即螺钉连 接式或焊接式 骨架上带有模数为25mm的孔，可供各种用途的扩展 门体机动灵活，能满足各种要求 门的开启角度可至180 旋柄弹簧锁能可靠地防止由于疏忽或意外而使门弹开 柜顶装有释压装置 表面处理 可选用粉末喷涂、喷涂或镀锌 材料 骨架和外壳均用钢板制成，其厚度为: 骨架：2.5mm 外壳：2.0mm 防护等级符合IEC 60529的规定 IP30，IP31，IP40，IP41，IP42自然通风型柜体 IP40，IP54非通风型柜体 开关柜的外型尺寸(不带外壳) 柜高(mm)柜宽(mm)柜深(mm) 2200 400,600,800, 1000,1200 600,800,1000,1200 2600 400,600,800, 1000,1200 800,1000,1200 门25mm 骨架 隔板 (柜内) 2mm 俯视图 侧板 2mm 后板2mm 9 灵活多变的水平母线系统： 对不同的使用要求的回答 对水平母线系统提出的各种要求，需要用不同的实施 可能性给予满足。
SIVACON提供的模块，即能做到结构经济性，又能实 现运行的高度安全性 水平母线布置在柜的上方 水平母线系统的额定电流至7400A 额定电流的等级划分面向实践 额定峰值耐受电流IPK可至375KA 母线隔室与器件隔室是相互隔开的 从上方能方便地进行柜体母排间的连接 具有电弧屏障，可对内部故障电弧进行限制 N(PEN) L3 L2 L1 PE 水平母线系统 额定电流In与周围温度的关系 母线系统至3200A 非通风型 通风型 相线截面 短路强度 20 25 30 35 40 45 50 20 25 30 35 40 45 50 数量 尺寸 Ipk Icw A A A A A A A A A A A A A A mm (1s) 1075 1050 1025 1000 975 945 920 1315 1285 1250 1220 1185 1155 1120 1 40 x10 163 65 1615 1575 1540 1500 1460 1420 1375 2025 1975 1930 1880 1830 1780 1725 2 40 x10 163 65 1895 1850 1805 1760 1715 1665 1615 2420 2365 2310 2250 2190 2130 2065 2 60 x10 200 80 2260 2210 2155 2100 2045 1985 1925 2960 2890 2820 2750 2675 2600 2525 2 80 x10 200 80 2585 2525 2460 2400 2335 2270 2200 3445 3365 3285 3200 3115 3025 2935 2 100 x10 200 80 母线系统至4000A 2205 2155 2105 2050 1995 1940 1880 2800 2735 2670 2600 2530 2460 2385 3 40 x10 200 80 2530 2470 2410 2350 2285 2225 2155 3335 3260 3180 3100 3015 2930 2845 3 60 x10 200 80 2850 2785 2720 2650 2580 2505 2430 3820 3730 3640 3550 3455 3360 3260 3 80 x10 250 100 3175 3100 3025 2950 2870 2790 2705 4305 4205 4105 4000 3895 3785 3670 3 100 x10 250 100 母线系统至7400A 4625 4520 4410 4300 4185 4065 3945 6240 6100 5950 5800 5645 5485 5320 3 80 x10 200 80 3 40 x10 5540 5415 5285 5150 5015 4870 4725 7480 7305 7130 6950 6765 6575 6380 3 80 x10 375 150 3 80 x10 5810 5675 5540 5400 5255 5110 4955 7965 7780 7590 7400 7205 7000 6790 3 100 x10 250 100 3 100 x10 至3200A 至4000A 至7400A 10 断路器技术 (FCB)： 结构紧凑、安全可靠、用户欢迎 采用断路器技术的进线柜、馈电柜和母联柜，不论是抽出式结构，还是固定安装式，均装有3W.型断 路器。
因为大多数用电设备是接在这类开关柜的后面，所以从开关设备的长期运行可靠性与人身安全性来 看，它具有特殊的意义 SIVACON应用断路器技术的元件来实现这些要求 结构紧凑和安全可靠 由于采用通过型式试验的开关柜(TTA)而提高了安全 性 门关闭时具有试验和分离位置 断路器是装入在各自相互隔开的隔室中，而每个隔室 又都装有独立的门 各额定电流范围均能与接线条件获得最佳配合 电缆可从下方或上方连接 应用3W.型断路器深受用户欢迎 额定电流范围从630至6300A的西门子3W.断路器可 用于固定安装式结构和抽出式结构，这就是说： 供电方向不受技术数据限制，可自由选择 作为时间选择性短路保护的短时电流承载能力高达 500MS，这样，在出现短路时，对于系统中未发生 短路的部件就可保证安全运行 在延时时间十分短促时(50ms)可采用ZSS型缩短时 间的选择性控制装置作为短路保护 控制面板上带有LCD -工作电流显示器(不用电流表 和电流互感器) 在门关闭的情况下显示与操作 11 器件隔室 在门关闭时，断路器可安全地移动 在维修位置，可在现场直接进行检查，而不需要取出 断路器。
电缆或母线连接隔室 电缆或母线可从上方或下方连接 电缆连接隔室与额定电流相匹配，它能最佳地配合电 缆和母线的连接条件 使用最佳连接隔室将显著缩短安装时间 当门关闭时，断路器可可靠的移动安全性高的最佳连接隔室 前部 后部 前部 后部 前部 后部 前部 后部 400-800400-800400-1000400-10001000/1200600/8001000600 600 1000 800 800 800 1200 1200 1200 柜体尺寸/柜体结构 3W.断路器 630A-3200A 电缆连接 FCB1 BC 630A-6300A 电缆连接 FCB1 BC 2000A-2500A 电缆连接 FCB2 FCB2BC 630A-1600A 电缆连接 FCB3 水平母线系统 3200A 水平母线系统 4000A和7400A 12 固定安装式技术 (OFF)： 经济、安全和适应性好 电缆馈电回路用配电柜是采用固定安装式结构型式，根据用户要求，可装配断路器或熔断器式隔离开关 这类配电柜主要应用在工作条件下不需要进行更换或允许短暂停电的场合 在这种情况下，SIVACON固定装入式技术就显示出其很高的经济性、安全性和应变性。
电缆馈电回路的断路 器固定在电器元件支 承架上 电缆馈电回路的熔断 式隔离开关固。
