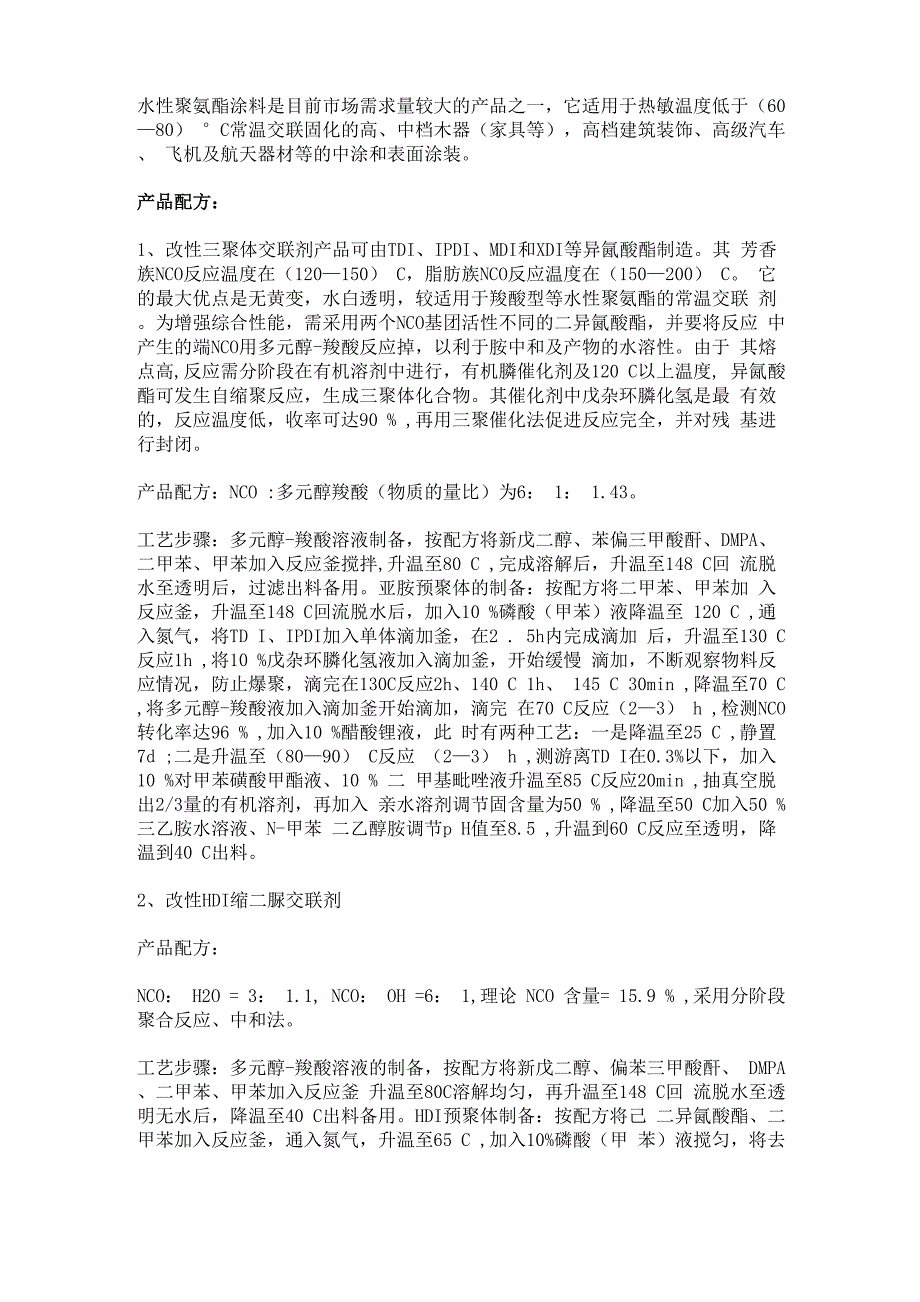

水性聚氨酯涂料是目前市场需求量较大的产品之一，它适用于热敏温度低于（60 —80） °C常温交联固化的高、中档木器（家具等），高档建筑装饰、高级汽车、 飞机及航天器材等的中涂和表面涂装产品配方：1、 改性三聚体交联剂产品可由TDI、IPDI、MDI和XDI等异氤酸酯制造其 芳香族NCO反应温度在（120—150） C，脂肪族NCO反应温度在（150—200） C 它的最大优点是无黄变，水白透明，较适用于羧酸型等水性聚氨酯的常温交联 剂为增强综合性能，需采用两个NCO基团活性不同的二异氤酸酯，并要将反应 中产生的端NCO用多元醇-羧酸反应掉，以利于胺中和及产物的水溶性由于 其熔点高,反应需分阶段在有机溶剂中进行，有机膦催化剂及120 C以上温度, 异氤酸酯可发生自缩聚反应，生成三聚体化合物其催化剂中戊杂环膦化氢是最 有效的，反应温度低，收率可达90 % ,再用三聚催化法促进反应完全，并对残 基进行封闭产品配方：NCO :多元醇羧酸（物质的量比）为6： 1： 1.43工艺步骤：多元醇-羧酸溶液制备，按配方将新戊二醇、苯偏三甲酸酐、DMPA、 二甲苯、甲苯加入反应釜搅拌,升温至80 C ,完成溶解后，升温至148 C回 流脱水至透明后，过滤出料备用。
亚胺预聚体的制备：按配方将二甲苯、甲苯加 入反应釜，升温至148 C回流脱水后，加入10 %磷酸（甲苯）液降温至 120 C ,通入氮气，将TD I、IPDI加入单体滴加釜，在2 . 5h内完成滴加 后，升温至130 C反应1h ,将10 %戊杂环膦化氢液加入滴加釜，开始缓慢 滴加，不断观察物料反应情况，防止爆聚，滴完在130C反应2h、140 C 1h、 145 C 30min ,降温至70 C ,将多元醇-羧酸液加入滴加釜开始滴加，滴完 在70 C反应（2—3） h ,检测NCO转化率达96 % ,加入10 %醋酸锂液，此 时有两种工艺：一是降温至25 C ,静置7d ;二是升温至（80—90） C反应 （2—3） h ,测游离TD I在0.3%以下，加入10 %对甲苯磺酸甲酯液、10 % 二 甲基毗唑液升温至85 C反应20min ,抽真空脱出2/3量的有机溶剂，再加入 亲水溶剂调节固含量为50 % ,降温至50 C加入50 %三乙胺水溶液、N-甲苯 二乙醇胺调节p H值至8.5 ,升温到60 C反应至透明，降温到40 C出料2、 改性HDI缩二脲交联剂产品配方：NCO： H2O = 3： 1.1, NCO： OH =6： 1,理论 NCO 含量= 15.9 % ,采用分阶段 聚合反应、中和法。
工艺步骤：多元醇-羧酸溶液的制备，按配方将新戊二醇、偏苯三甲酸酐、 DMPA、二甲苯、甲苯加入反应釜 升温至80C溶解均匀，再升温至148 C回 流脱水至透明无水后，降温至40 C出料备用HDI预聚体制备：按配方将己 二异氤酸酯、二甲苯加入反应釜，通入氮气，升温至65 C ,加入10%磷酸（甲 苯）液搅匀，将去离子水加入滴加釜开始滴加，反应自放热，控制自升温在 80 °C以下，完成滴加后，升温至90 °C反应1h、120 °C 2h、130 °C 1h ,降 温至70 C ,再将多元醇-羧酸液进入滴加釜开始滴加，滴完后在70 C反应（2 —3） h、80 C 1h ,测游离HDK0.2 % ,抽真空脱出有机溶剂，加入亲水溶 剂，调节固含量50 % ,降温至50 C加入50 %三乙胺水溶液，调p H值8.4, 升温到60C反应至透明，降温到40 C过滤出料3、 改性TD I三聚体交联剂产品配方：NCO： OH （物质的量比）为6： 1,采用三聚催化反应、终止反应、残基封闭法 及分阶段反应工艺步骤：多元醇-羧酸液的制备，按配方将三羟甲基丙烷、新戊二醇、偏苯三 甲酸酐、DM-PA、醋酸丁酯、二甲苯加入反应釜搅拌，升温至80 C溶解均匀， 再将其升温至148 C回流脱水至透明，降温到40 C过滤出料备用。
三聚体制备：按配方将二甲苯、甲苯加入反应釜搅拌、升温至148 C回流脱完 水后，降温至120 ^,加入10 %磷酸锂液搅匀，通氮气，将TDI加入单体滴加 釜开始滴加，3h滴加完后，保温120 C反应2h、130 C 1h,降温至65 C , 将多元醇-羧酸液进入滴加釜开始滴加，反应自放热，控温在75 C以下，滴 完，80 C保温2h,取样测游离TDIV0.9%,加入10%磷酸甲苯液升温至85 C 反应2h （或降至25C静置7d）,检测游离TDK0.2 % ,加入10 %硫酸二 甲酯液、10%二甲基毗唑液升温至90C反应15min,抽真空脱出有机溶剂，加 入亲水溶剂调节固含量至50 % ,降温至50 C加入50 %三乙胺水溶液、N -甲 苯二乙醇胺调节p H值为8 . 4 ,升温到60 C反应至透明，降温至40 C出 料4、 TD I/ TMP加成、改性物交联剂产品配方：NCO： OH （物质的量比）为3：1,采用三聚催化反应、终止反应、残基封闭法 工艺步骤：多元醇-羧酸溶液的制备，按配方将TMP、新戊二醇、苯偏三甲酸 酐、DMPA、醋酸丁酯加入反应釜搅拌升温至80 C溶解均匀，升温到140 C回 流脱水至透明，降温至40 C ,过滤出料备用。
加成物制备：按配方将醋酸丁酯、甲苯进入反应釜搅拌升温至140 C回流脱水 后，降温到60 C加入TDI ,通入氮气，将多元醇-羧酸溶液加入滴加釜开始滴 加，反应自放热，滴加要缓慢，控温在70 C以下滴完，加入10%磷酸甲苯液， 70 C反应（4—5） h检测NCO含量达13.1%,游离TDI在12.5 % ,加入10 % 三正丁基膦液搅匀，升温至85 C反应（2—3） h（或降温至25 C ,静置7d）, 取样检测游离TDK0.2 % ,加入10 %苯甲酰氯液、10%二甲基毗唑液升温至90 °C，反应15min ,抽真空减压，脱出有机溶剂，加入亲水溶剂，调节固含量 50%,降温至50 C加入50%三乙胺水溶液、N-甲苯二乙醇胺调节pH值为8.5, 升温到60C反应至透明，降温至40C过滤出料5、 XDI / TMP加成改性物，NCO交联剂产品配方：NCO:OH （物质的量比）=9:1 ,采用三聚催化、终止、残基封闭法工艺步骤：参照第四的工艺步骤进行6、 改性TD I醇解油，NCO交联剂产品配方:油度86.4% , K值=0.93 ,醇超量R = 1.17 , NCO:1OH （物质的量比）=3 含蓖麻油中羟基），采用三聚催化、终止、残基封闭法。
工艺步骤：按配方将TDI、蓖麻油、新戊二醇加入反应釜升温至120C加入 环烷酸钙，搅拌、升温至240C，醇解反应（2—3） h ,取样测试其透明度，合 格后降温至180C ,加入苯偏三甲酸酐、DMPA反应40min ,降温至120C加入 甲苯稀释，升温到134C回流脱水，水脱尽后，降温至60C ,开始滴加TDI , 2h滴完，加入10%磷酸甲苯液搅匀，升温至70C反应（3—4）h ,测试NCO含 量在12%、游离TDI在9.5 % ,加入10%烷基膦液搅匀，升温至80C反应 （2—3）h（或降温至25C静放7d）,测试游离TDIV0.3% ,加入10%苯甲酰氯 液、10%二甲基毗唑液搅匀升温至90C反应15min,抽真空减压脱出全部甲苯, 加入亲水溶剂，调整固体含量为50% ,降温至50C加入三乙胺、N -甲苯二乙 醇胺，调整pH值为8.5,升温至60C反应到透明，降温至40C过滤，出料7、水性聚酯聚氨酯产品配方（甲组分）：OH : NCO （物质的量比）=1.5:1 , K值二1.02，醇超 量 R = 1.18工艺步骤：按配方将新戊二醇、己二酸、苯偏三甲酸酐、DMPA加入反应釜，通 入CO2气，升温至120C，加入钛酸四异丙基酯，搅拌升温至180 C ,反应2h 后，每隔30min取样测试其酸值，直至达到79mg KOH/ g ,羟值达到79.5 ,降 温至130C加入二甲苯，升温至150C回流脱水，脱尽后，抽真空回收二甲 苯，降温至80 C加入丙酮进行稀释，保温在60C ,1.5h滴加TDI ,滴完加入 10%磷酸（甲苯）液搅匀，升温至70C反应（4—5）h ,测试游离TDIV0.2% , 加入50%苯酚（甲苯）液升温至80C反应15min,再升温至90C ,蒸馏出1/2 投料量的丙酮，70C保温备用。
在另一个装有快速搅拌的反应釜中，加入N-甲 苯二乙醇胺、三乙胺、乙二胺、去离子水开动快速搅拌 将上述保温在70°C的 物料，缓慢加入反应釜，在60C进行中和反应透明后，升温至70C ,抽真空 减压，蒸馏出余下的全部丙酮，降温至40C ,过滤，出料8、 水性豆油酸聚酯聚氨酯产品配方（甲组分）：OH : NCO （物质的量比）=1:1.5 ,树脂K值=1.019 , 醇超量 R= 1.3、r =1.5 ,油度 56%工艺步骤：按配方将豆油脂肪酸、蓖麻油脂肪酸、季戊四醇、新戊二醇加入反应 釜，通入CO 2气，升温至120C加入二月桂酸二丁基锡进行搅拌，升温至 220C ,反应3h,降温至180C加入间苯二甲酸、苯偏三甲酸酐、DMPA在180C 下反应2h后，每隔30min取样测试其酸值，直至达到75mg KOH/g ,羟值为 80，降温至120 C加入甲苯，升温至132C回流脱水，脱尽后，降温至65C 加入10%苯酚甲苯液搅匀，将TDI加入单体滴加釜，开始滴加，1.5h滴完后， 升温至70C反应4h , 80C lh ,测试游离TDI在0.2 % ,加入50%苯酚（甲 苯）液搅匀，升温至90C反应15min ,进行真空减压脱出2/3的甲苯，加入 异丁醇降温至50C ,加入三乙胺、二甲苯乙醇胺及1/3的去离子水，调整p H 值为8.6，升温到60C反应至透明，抽真空脱出全部甲苯，加入余下的去离子 水，调整固含量50% ,过滤，出料。
9、 水性菜油醇酸聚氨酯产品配方（甲组分）：OH : NCO （物质的量比）=1:1.5 ,树脂K值=1.01，醇 超量 R= 1.314 , r= 1.499 ,油度二 55.2% ,理论 NCO 含量二 228%工艺步骤：按配方将菜籽（色拉）油、蓖麻油脂肪酸、TMP、新戊二醇加入反应 釜，通入CO2气，升温至120C加入环烷酸锂搅拌，升温至230C反应（2 ~ 3）h ,测试醇解透明合格后，降温至 180C，加入苯二甲酸酐、苯偏三甲酸酐、 DMPA ,在180C反应2h后，每隔30min ,测试一次酸值，直至达到70mg KOH/ g为止，然后降温至110C加入甲苯，升温至132C脱水，将水脱尽后，降温 至65C加入10%磷酸（甲苯）液搅匀，将TDI加入单体滴加釜，开始滴加， 滴完后升温至70C反应（4—5） h ,80C 1h ,测试游离TDI达到0.2 % ,加 入50%苯酚（甲苯）液，升温至90C反应15min,抽真空脱出1/3的甲苯，加 入异丙醇，降温至50C加入N-二甲基乙醇胺、三乙胺，及1/2的去离子水， 调整p H值为8.6 ,升温到60C反应至透明，抽真空脱出全部甲苯，加入余 下的去离子水，调节固含量50% ,过滤，出料。
