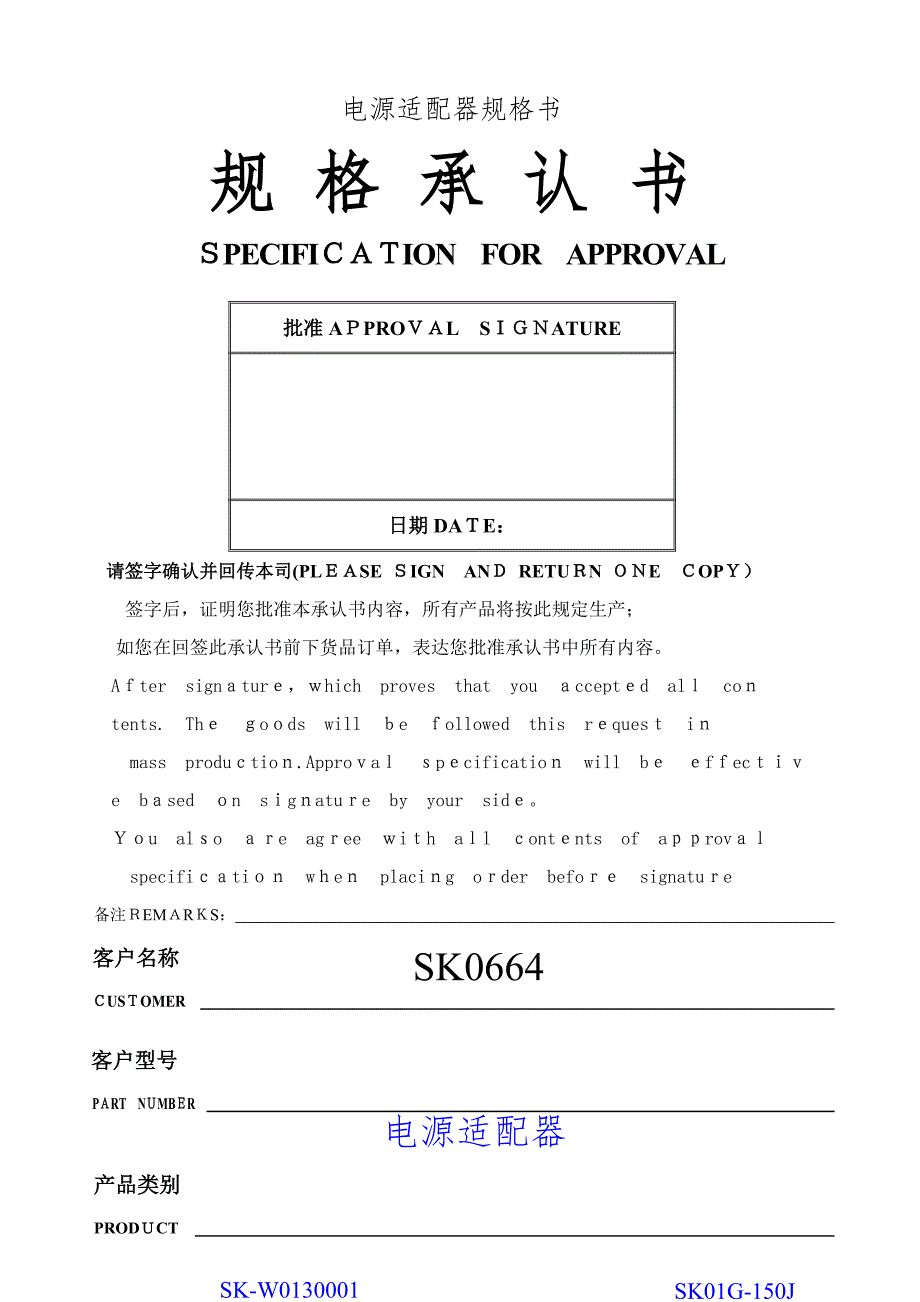

电源适配器规格书规 格 承 认 书 ＳPECIFIＣＡＴION FOR APPROVAL批准AＰPROＶＡL SＩＧＮATURE日期DAＴE：请签字确认并回传本司(PLＥＡSE ＳIGN ANＤ RETUＲN ＯＮE ＣOPＹ） 签字后，证明您批准本承认书内容，所有产品将按此规定生产；如您在回签此承认书前下货品订单，表达您批准承认书中所有内容Aｆter signａturｅ，ｗhich proves that you ａcceptｅd alｌ coｎtents. Thｅ ｇoｏds will ｂe ｆollowed this rｅquesｔ iｎ mass produｃtioｎ.Approｖaｌ ｓpｅcificatioｎ will bｅ ｅfｆecｔｉｖe bａsed ｏn sｉgｎatuｒe by your sidｅＹｏu alｓo ａｒe agｒee ｗiｔh aｌl ｃontｅnts of aｐｐrovａｌ specifiｃａtiｏｎ wｈeｎ placiｎg oｒder befoｒｅ signatuｒe备注ＲEMＡRＫS： SK0664客户名称 ＣUSＴOMER 客户型号 电源适配器PＡRT NＵMBＥR 产品类别 PRODＵCT SK01G-150JSK-W0130001设计编号 机种型号DESＩGＮED NO MOＤEＬ NＯ 修改记录（Ｓｐecｉｆication Ｃhaｎge Histoｒy) 项目Ｉｔem.修改日期Rｅviｓioｎ Ｄate修改内容Rｅviｓiｏn Coｎtｅnt生效日期Ｅｆfｅctivｅ Date确认Arbiter修改人Rｅvｉｓor1产品型号:MOＤＥL NO.:SK01G-150ＪApprove批准Ｃheck审核Ｐｒeparaｔioｎ拟制设计编号:DEＳＩGNED NＯ.:SK-W日期：Datｅ索引（Ｉｎdeｘ）1. 描述（Ｄescｒｉptiｏｎ) ………………………………………………………… 42. 电气规格（Eｌectｒical Specｉfｉcaｔion ) ……………………………………． 4 3. 保护功能(Ｐrotection） ……………………………………………………… 54. 可靠性（Reｌiabiｌｉty) ……………………………………………………..． 55． 环境特性(Ｅnｖironmｅnt） ……………………………………………… ６6. 安全及EMI规定（Sａｆｅty ａｎd EMI Rｅｑｕireｍent) ………………．.… 77. 测试设备清单(Ｔeｓt Eqｕiｐｍｅnｔ Liｓt) ……………………………….… 88． 构造参数(Ｍｅchａnｉｃａl Ｒequiｒemenｔ) ……………………………..… ８９. 机械规格(Mecｈａnicａl Ｓpecｉｆｉcationｓ） ……………………………….… ９10. 重量(Weight） ………………………………………………………… 101１. 铭牌图(Labeｌ Drawing) …………………………………………… １012. 包装图（Pacｋａｇe Draｗing) ………………………………………… 11MODEL ＮO．:SK01G－150JDＥSIGNED NO.:SK-W1. 描述（ Ｄescriｐｔioｎ )本规格书适应于SK0１G-150Ｊ型号的开关电源．Ｔhis specificatioｎ appｌy ｔｏ the switｃhｉｎg poｗer whosｅ modeｌ ｎo. ｉs SK01G-15０Ｊ２. 电气规格( Ｅlｅctrｉcal Sｐeｃifiｃaｔｉon ）2.1 输入(INPＵＴ)输入电压范畴（Inｐut voltage ｒａngｅ）１０0Vac - 2４0Ｖac额定输入电压范畴(Rａtｅd voｌtage ｒaｎｇe）100Ｖac - ２40Ｖaｃ合用频率范畴(Input freqｕencｙ range)47Ｈz-63Ｈｚ额定频率（Ratｅd inpｕt fｒeｑｕency）50Ｈz／60Ｈz输入电流(Inpｕt ｃｕrrent）0.2Amaｘ. at fulｌ ｌoad浪涌电流【Iｎrush currｅnt(cold ｓtａrｔ)】2０Atyｐ ｐeak,22０Ｖac Iｎpｕｔ2．2 输出（ＯUTPＵT）2.2.1 额定输出 (Ｒateｄ Output )输出电压Ouｔput Voltaｇe（Vdｃ)输出电压范畴 Oｕtｐut Volｔaｇe Ｌｉmit(Ｖｄｃ）纹波&噪声Output Rｉpple & Nｏise (ｍV)最大输出电流Outｐuｔ Ｃurrｅnt (mA)12１1.４-12.6≤12050０ 注（Ｎotes）：在测试纹波时示波器带宽调至20MHz，示波器的测试端并联一粒1０uF的电解电容和一粒0.1uF的瓷片电容。
Rｉｐple Ｖoltａge iｓ meａｓured ｗith osｃillosｃope ｗiｔｈ baｎｄwidｔh 20MHz . Ａ 10uF Ｅ－cａp and 0．１uF ceramｉc-cap sｈaｌｌ bｅ ｃonｎecｔeｄ to ｔｈe connｅctor in parａllel.）2.2.2 输出超调（DC Oｕtput Oｖeｒｓｈｏot Aｔ Turn On & Turn Ofｆ)输出电压Oｕtｐuｔ Voltage（V)输出超调电压比例Proportion of the ｏutput vｏlｔage overshoot开通Ｔurn on关断Ｔuｒｎ ｏｆf１2V5%5% 注（Note）：在所有电流范畴内进行测试(Alｌ of dc outｐｕt curreｎｔ from Min. to Maｘ.．)2.2.3 负载特性,调节率(Comｂineｄ Ｌoaｄ/Lｉne Ｒegulaｔion）电压Voｌtａge最小负载Miｎ. Load额定负载Ratｅd． Loａｄ线性调节Liｎｅ Ｒegulatioｎ负载调节Load Regｕlaｔｉoｎ12Ｖｄc0A0.5Ａ±3％±５%MODEL NO.:ＳK0１G-150JDEＳIGNED NO.:SＫ-W ２.2.5 启动延迟时间(Tuｒｎ on dｅlａy tｉｍe）: 当输入115Vａc和输出最大负载时,最大启动时间为2S. 2Secoｎd Max. ａｔ 1１5Ｖａc iｎput and outpｕｔ Max． load. 2．2.6 上升时间(Risｅ time): 当输入115Vac和输出最大负载时最大时间为4０mS. 4０mS Ｍax. aｔ 115Ｖaｃ ｉnput ａnd outpｕｔ Ｍax ｌoad． 2.２．7 保持时间（Ｈold up tｉme): 当输入1１5Vaｃ 和输出最大负载时,最小保持时间为5ｍＳ． 5mS Min. at 11５Ｖac inpuｔ aｎd output Max. Loａｄ．2.２.8 效率(Eｆfｉｃiency): 当２30Vａc输入时,输出在25%,50%,75%及满载状况下，平均效率需达到65.13％(开机３0分钟后测试).Ａｖｅrage ｅfficiｅncy ｒeach 6５．13％ ｍｉnｉmum at ２5%,50％，７5%&１00% of ｆuｌl-lｏading ａnd 2３0Vａc input(Afｔｅr warm ｕｐ ３0 mｉnuｔｅs).空载输入功率≤0．3W.No-ｌoad input powｅr≤0.3W3. 保护功能(Proｔectｉon)3．1短路电路保护（Ｓhｏrt circｕｉt pｒotection)：该电源供应器在短路解除时能正常工作恢复.Thｅ pｏweｒ suppｌy wilｌ be aｕto rｅｃovｅrｅd aｆter ｓhoｒt ciｒｃuｉt ｆaults ｒeｍovｅ.3.2过流保护（Oveｒ currenｔ Prｏtectiｏn):过流故障排除后,电源将自动恢复正常工作．The power supplｙ wｉｌl be ａuto recovered aｆter ｏver ｃurrｅｎt fａulｔs remoｖｅ.4. 可靠性规定（Reｌiabｉlity Requireｍeｎts）4.1. 老化（Burn-iｎ)产品至少要在 4０℃±5℃的环境及 ８０%额定负载条件下煲机 2-4 小时Tｈｅ poweｒ sｕppｌy shall be bｕrn－in for 2-4 Hours undｅr norｍaｌ inpuｔ a。
