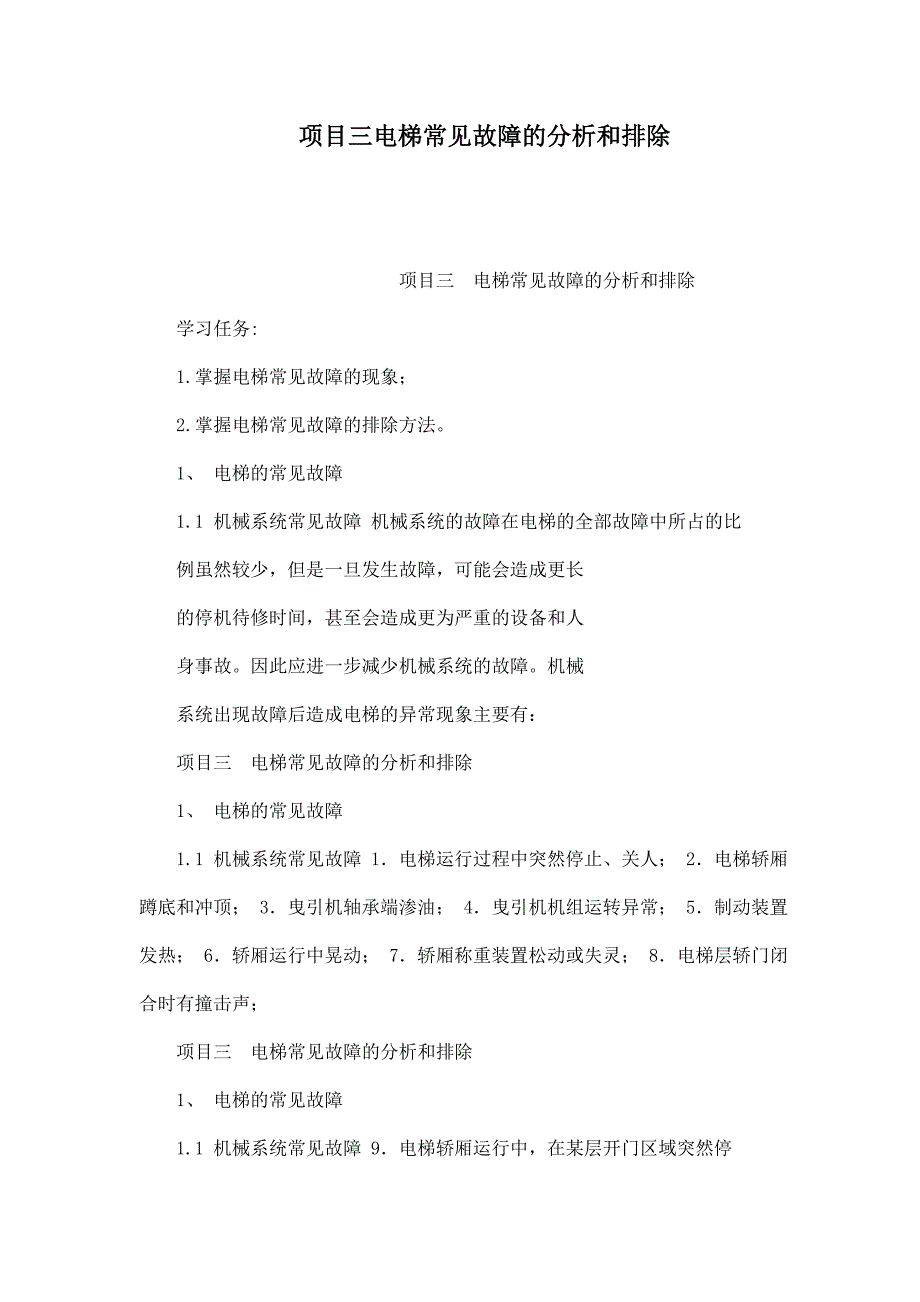

项目三电梯常见故障的分析和排除 项目三 电梯常见故障的分析和排除学习任务:1.掌握电梯常见故障的现象；2.掌握电梯常见故障的排除方法1、 电梯的常见故障1.1 机械系统常见故障 机械系统的故障在电梯的全部故障中所占的比例虽然较少，但是一旦发生故障，可能会造成更长的停机待修时间，甚至会造成更为严重的设备和人身事故因此应进一步减少机械系统的故障机械系统出现故障后造成电梯的异常现象主要有： 项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.1 机械系统常见故障 1．电梯运行过程中突然停止、关人； 2．电梯轿厢蹲底和冲顶； 3．曳引机轴承端渗油； 4．曳引机机组运转异常； 5．制动装置发热； 6．轿厢运行中晃动； 7．轿厢称重装置松动或失灵； 8．电梯层轿门闭合时有撞击声；项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.1 机械系统常见故障 9．电梯轿厢运行中，在某层开门区域突然停车；10．电梯层／轿门开启与关闭滑行异常；11．电梯轿厢运行中有碰击声；12．电梯轿厢运行中有异常的振动声；13．电梯轿厢下行时突然掣停；14．电梯轿厢上行平层后再启动下行时有突然的下沉感觉；项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.1 机械系统常见故障 15．电梯层／轿门不能开启和关闭； 16．电梯层轿门开关门过程中有擦碰声； 17．电梯无法起动运行电气在正常状态，但关门后，电梯无法起动； 18．电梯层／轿门开启或关闭过程中常有层／轿门滑出地坎槽； 19．电梯在基站关门时，门未能完全关闭，即停止关门；项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.1 机械系统常见故障 20．电梯轿厢运行过程中，未到达层站位置即提前停车，平层误差很大； 21．电梯轿厢满载运行过程中，舒适感差，运行不正常； 22．电梯轿厢运行过程中，曳引机振动或电动机发出异常杂音或机组振动，舒适感差； 23．曳引机发热／冒烟致使闷车； 项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.1 机械系统常见故障 24．电梯轿厢运行时进入平层区域后不能正确平层； 25．电梯轿厢运行速度低于额定速度，时间一长，电气跳闸或熔丝烧断； 26．电梯轿厢运行过程中，轿厢有些晃动，不舒适； 项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.1 机械系统常见故障 27．电梯运行过程中，对重架晃动过大，舒适感较差； 28．电梯2:1拖动方式，在运行过程中，对重轮或轿顶轮噪声严重； 29．电梯轿厢向上运行正常，向下运行不正常，同时出现时慢、时快、甚至停车。
项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.1 机械系统常见故障导致以上故障现象的机械部位、损伤情况可归纳为以下几个方面： 1．机械部件的相对运动部位发热、烧伤、烧死或抱轴，滚动或滑动部位的零部件毁坏而被迫停机修理 2．各机件的转动、滚动、滑动部位的磨损程度超标，造成零部件损坏而被迫停机修理项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.1 机械系统常见故障 3．紧固螺钉松动，特别是某些存在相对运动，并在相对运动过程中实现机械动作的部件，由于零部件的紧固螺钉松动而产生位移，或失去原有精度，而造成磨、碰、撞坏电梯机件而被迫停机修理 4．平衡系数不符合标准要求，或严重过载造成轿厢?底或冲顶，冲顶时由于限速器和安全钳动作而被迫停机待修复 项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.2 电气系统常见故障 在电梯故障中，大多数是电气控制系统的故障电气控制系统的故障是多种多样的，故障发生点也是广泛的，具体的故障发生点很难预测重要的是要熟知电梯电气控制原理，各元件的安装位置和线路的敷设情况掌握排除故障的正确方法现在生产和使用的电梯大部分属于微机控制的变频、变压调速类型，以前老式的继电器?接触器控制类型项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.2 电气系统常见故障已经淘汰。
虽然微机控制型电梯比继电器?接触器控制类型的电梯电器故障率大为下降，但故障出现的频率还是要多于机械部分，机械、电器部分出现故障的比例大约在2:3左右对于现在常见的微机控制变频、变压调速类型电梯的电气系统常出现的故障现象为： 项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.2 电气系统常见故障 1．内选指令（轿内）和层外召唤信号登记不上；2．不自动关门；3．关门后不启动；4．起动后运行中和减速制动阶段急停；5．启动后达不到额定的满速或分速运行；6．不减速，在过层及消除信号后急停或不平层、平层不开门、停层后不消除已登记信号；项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.2 电气系统常见故障 7．轿厢在起动和制动过程中振荡； 8．开关门的速度异常缓慢； 9．层楼距离数据无法写入；10．轿厢出现冲顶或蹲底； 对于电梯电气一般性的常见故障可归纳为以下几个方面:项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.2 电气系统常见故障 1．断路故障具体主要有电器元件引入引出线的压紧螺钉松动；电器元件引入引出线的焊点虚焊；各种电器器件的接点被电弧烧蚀、烧毁，接点表面氧化；各种电器器件的接点的簧片失去弹力，造成接点的接触压力不够而接触不良或接而不通；当一些电器器件吸合和复位时，接点产生抖动造成开路或接触不良；电器元件的烧毁或撞毁造成电路不通等。
项目三 电梯常见故障的分析和排除1、电梯的常见故障1.2 电气系统常见故障 2．短路故障具体主要有机械和电器联锁失效，可能产生电器抢动作而造成短路；电器的接点接通或断开时，产生的电弧使周围的介质击穿而产生短路；电器元件的绝缘材料老化、失效、受潮造成短路；外界原因造成电器元件的绝缘损坏；外界导电材料入侵造成短路等项目三 电梯常见故障的分析和排除1、 电梯的常见故障1.2 电气系统常见故障 3．外界干扰信号的入侵而造成系统误动作 4．软件程序混乱或数据丢失 项目三 电梯常见故障的分析和排除 2、电梯常见故障的原因分析和排除 对于机械故障所造成电梯异常现象的可能原因要仔细判断，认真分析，将可能的因素都考虑到只有分析到了故障的可能性，才能做到迅速准确地排除故障下面就上述常见机械故障现象的可能原因进行具体的分析归纳 1．电梯突然停止、关人的故障 1.1 原因分析项目三 电梯常见故障的分析和排除 2、 电梯常见故障的原因分析和排除（1）轿门门刀触碰层门门锁滑轮2）称重装置的秤砣偏位3）安全钳锲口间隙太小与导轨接口处擦碰4）限速器钢丝绳拉伸触碰极限开关5）限速器内有故障，在没有超速运行的情况下提前动作。
6）制动器有故障，抱闸7）曳引机闷车，热继电器跳闸 项目三 电梯常见故障的分析和排除 2、 电梯常见故障的原因分析和排除1．电梯突然停止、关人的故障 1.2 故障排除 （1）首先放人 1）电梯司机或维修人员要安抚并安定乘客不要惊慌，切断电源，用松闸手柄打开制动器，盘动飞轮，到接近层楼平面位置，可将门打开放乘客（如果在突然停车前，轿厢是向下运行，而轿厢平面比较接近层楼平面，但向下无法盘动，此时只能向上盘动）项目三 电梯常见故障的分析和排除 2、 电梯常见故障的原因分析和排除1．电梯突然停止、关人的故障 1.2 故障排除 2）电源在正常情况下，而且轿厢停留在上／下层楼之间，维修人员可以打开层门在轿顶上操作检修开关，将它拨向检修位置，使电梯处于检修状态，操作检修按钮，开慢车至层站放客 3）被困在轿厢内的乘客遇到此事不必惊慌，保持镇静，可以通过对讲 或按操作箱上警铃，发出求救信号，等待维修人员的到来，若断电时，项目三 电梯常见故障的分析和排除 2、 电梯常见故障的原因分析和排除1．电梯突然停止、关人的故障 1.2 故障排除 警铃失去作用，在无望求援的情况下，被困人员可以打开轿厢轿顶安全窗，设法从安全窗上到轿顶上，打开层门门锁，拉开层门，安全迅速地撤离被困人员。
到达轿顶，切记，千万不可将安全窗关门，以防突然供电，电梯起动，出现意外事故；若层楼较高，可想方设法垫高人体高度，打开层门，撤离电梯项目三 电梯常见故障的分析和排除 2、 电梯常见故障的原因分析和排除1．电梯突然停止、关人的故障 1.2 故障排除 （2）然后根据上述各种故障的类型予以勘查与排故 1）若外来电源断电或电网电压波动较大，引起跳闸的，只要等待外来的正常电源即可恢复正常 2）维修人员在轿顶上，将检修开关拨向检修位置慢车向上／下运行检查项目三 电梯常见故障的分析和排除 2、 电梯常见故障的原因分析和排除1．电梯突然停止、关人的故障 1.2 故障排除 a．如果不能向上运行，应检查通电后制动器抱闸是否打开；如果未打开，则检查制动装置的调节螺钉有否松动或闸瓦的间隙是否太小或磁铁距离太小，如存在上述现象，应予以调节和修复 b．如果不能向下运行，应检查安全钳锲口的间隙以及接导轨的平直度精度，同时调整导轨的水平和垂直两平面的直线度精度以及平行度精度，调整和修复锲块与导轨的间隙项目三 电梯常见故障的分析和排除 2、 电梯常见故障的原因分析和排除1．电梯突然停止、关人的故障 1.2 故障排除 c．如果上／下方向均不能运行，应检查限速器极限开关的位置并修复和调整限速器极限开关的位置。
d．在慢车上／下运行时，检查在原故障区域的门刀与门锁滑轮的位置与间隙 e．称重装置出现超载信号，即调整秤铊的位置，并予以固定项目三 电梯常见故障的分析和排除 2、电梯常见故障的原因分析和排除1．电梯突然停止、关人的故障 1.2 故障排除（3）在上述故障排除的情况下，通电调试，发现向下运行时仍有突然停车的现象则应检查限速器，并请专业工厂的相关人员进行修理和调试电梯经修复，排除故障, 调试正常后，即可恢复正常运行 项目三 电梯常见故障的分析和排除 2、电梯常见故障的原因分析和排除 2．电梯轿厢蹲底和冲顶的故障 2.1 故障分析 （1）对重的重量与轿厢的自重加上额定载重，两者平衡系数未匹配 （2）钢丝绳与曳引轮绳槽严重摩损或钢丝绳外表面油脂过多 （3）制动器闸瓦间隙太大或制动器弹簧的压力太小4）上／下平层的磁开关位置有偏差或上／下极限开关位置装配有误 项目三 电梯常见故障的分析和排除 2、电梯常见故障的原因分析和排除 2．电梯轿厢蹲底和冲顶的故障 2. 2 故障排除方法 （1）对于新安装的电梯出现上述故障现象，应核查供货清单的对重数量以及每块的重量，同时做额定载重的运行试验。
（2）另外需做重载试验，轿厢分别移至上端或下端，向下或向上运行，目测轿厢有否倒拉现象 （3）检查和调整上／下平层的磁开关位置和极限开关位置对于运行时间较长的电梯出现此类项目三 电梯常见故障的分析和排除 2、电梯常见故障的原因分析和排除 2．电梯轿厢蹲底和冲顶的故障 2. 2 故障排除方法 故障，应检查钢丝绳与绳槽之间有否油污及其钢丝绳与绳槽之间的摩损状况如果磨损严重，则更换绳轮和钢丝绳，如果未磨损，则清洗钢丝绳与绳槽检查制动器工作状况，应调整闸瓦的间隙在0.6mm，四周均匀，接触啮合面。
