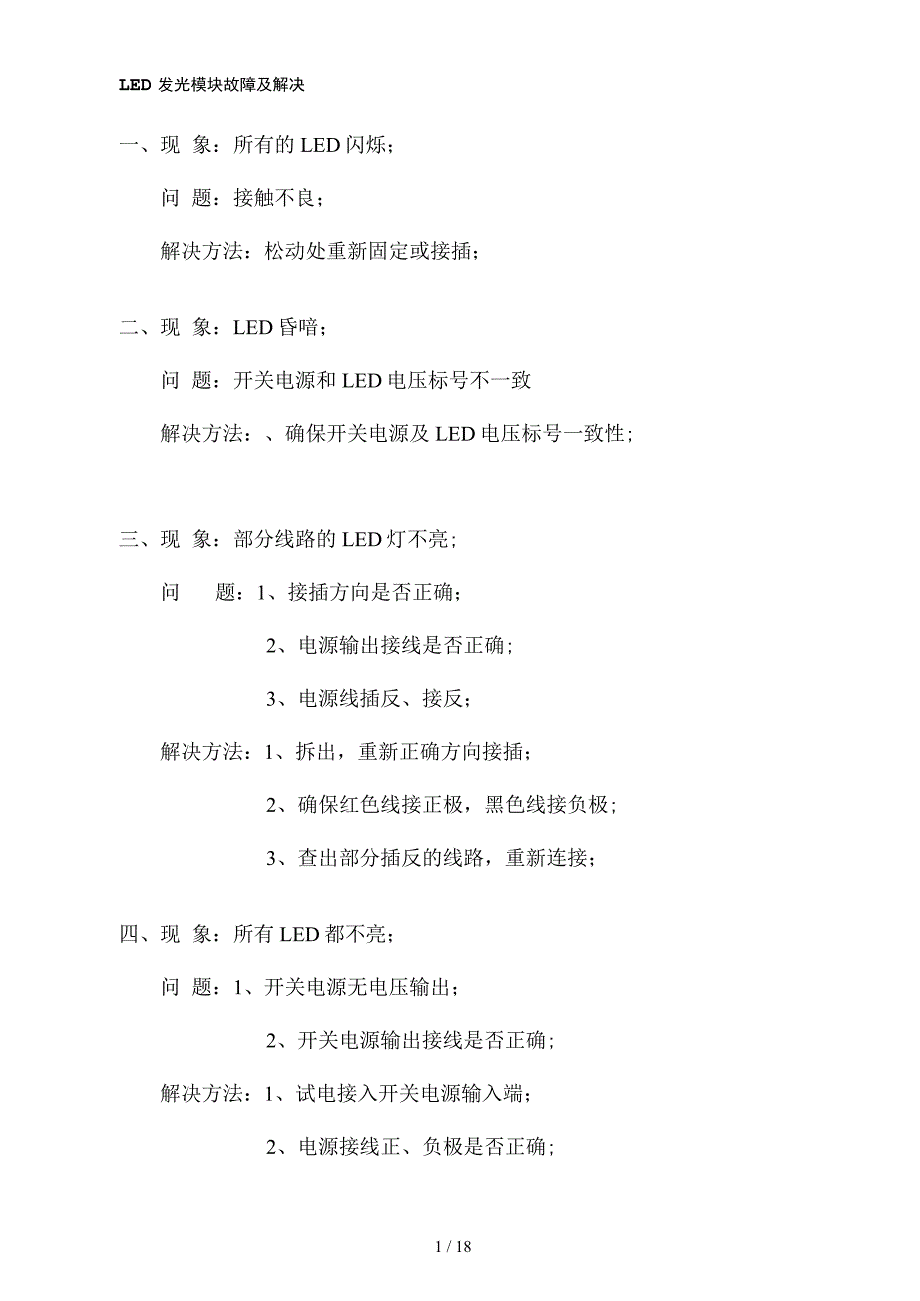

LED发光模块故障及解决一、现 象：所有的LED闪烁；问 题：接触不良；解决方法：松动处重新固定或接插；二、现 象：LED昏喑；问 题：开关电源和LED电压标号不一致解决方法：、确保开关电源及LED电压标号一致性;三、现 象：部分线路的LED灯不亮;问 题：1、接插方向是否正确；2、电源输出接线是否正确;3、电源线插反、接反；解决方法：1、拆出，重新正确方向接插；2、确保红色线接正极，黑色线接负极;3、查出部分插反的线路，重新连接；四、现 象：所有LED都不亮；问 题：1、开关电源无电压输出；2、开关电源输出接线是否正确;解决方法：1、试电接入开关电源输入端；2、电源接线正、负极是否正确;LED屏体简易维修流程一、控制系统1、整屏不亮或出现方格〃控制主机是否开启〃通讯线是否插好〃发送卡是否已插好〃多媒体卡及采集卡，发送卡之间的数据线是否连好〃接收卡JP1或JP2开关位置不对〃打开主机〃把通讯线插好〃把发送卡重插〃连好多媒体卡及采集卡，发送卡之间数据线.〃调整好JP1 , JP2开关位置〃电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝同步屏）2、每次启动LED演播室时提示找不到控制系统COM 口至数据发送卡之 间的信号采集线没有连接或电脑本身COM 口已坏。
连接好该数据线或更 换电脑3、整屏画面晃动或重影〃检查电脑及大屏之间的通讯线〃检查多媒体卡及发送卡的DVI线〃发送卡坏〃把通讯线重插或更换把DVI线重插加固更换发送卡二、驱动部分1 单元板不亮连续儿块板横方向不亮，检查正常单元板及异常单元板之间的排线连接是否接通；或者芯片245是否正常连续几块板纵方向不亮，检查此列电源供电是否正常5V电或GND是否供给+5V跟GND是否短路2 单元板上一行或相应一个模块的行不亮或不正常显示〃 看其所对应模块的行信号的管脚是否虚焊或漏焊；查看其行信号的上、下电阻是否没焊或漏焊3、一单元板有两行同时亮（显示文字时其中一行正常、一行长亮） 看模块所对应的两行信号是否短路4、上半部分或下半部分红色或绿色不亮或不正常显示,单元板缺色〃查245 R.G B数据是否有输出查正常的595输出脚及异常的595输入脚是否有通查看输入排针脚是否正常或及GND、+5V短路户外（模组）维护说明1 多块模组连续不亮或有异常：检查信号方向第一块不正常模组的排线和电源线是否接触良好，如模组无LED亮，则表明无电源输入，请检查 电源部分（可用万用表检查），如出现花色（有色彩混乱的亮点）则表明 模组无信号输入，请检查第一块不正常模组的排线的输入端是否接触紧 密，可多次拔插测试，如问题依旧可以调换新的排线。
2 单模组不亮：检查该模组的电源供应是否良好，主要是检查模组上的 电源插座是否有松动如整块模组出现颜色混乱或者色彩不一致（但有信 号输入，有正确的画面）则为信号传输排县接触不良，重新插拔排线，或 者更换测试过的排线如更换良好的排线仍有同样问题，请察看PCB板的 接口是否出现问题3 单灯不亮问题检测方法：用万用表检查LED是否损坏，如果灯坏了 就按下面第5项换灯具体测灯方法：把万用表打到电阻XI档，指针式 万用表黑表笔接LED的正极，红表笔接负极（数字表黑笔接负，红笔接正）， 如果LED亮，所测的灯是好的，如果灯不亮，所测的灯是坏的4 LED坏点维护（失控点）：经过单灯检测确认为LED损坏，则根据实际需求，选择性采用下列维护方法4-1正面维护：用对应型号的螺丝刀从正面将固定面罩螺丝去除掉（注留 好意保螺丝），取下面罩，进行换灯（请按照下面换灯方法换灯），换灯 和胶体密封结束后，将原面罩复原，上紧螺丝（上螺丝时请注意不要压住 灯），最后如有胶体残留在LED表面请细心清除胶体4-2背面维护：用对应型号的螺丝刀从背面将螺丝去除掉（注留好意保螺 丝），拔掉信号排线，为安全请不要拔掉电源连接线，以防止意外，小心 将模组从银金孔中取出，移到箱体背面，然后依照正面维护方法对单个模 组进行维护换灯（请按照下面换灯方法换灯）或者检修其它。
5 换灯：将损坏LED周围的胶体用尖利工具（如镜子）去除掉，并使 LED针脚清楚的表露在视线中，右手用镣子夹住LED,左手用烙铁（温度 大约为40度左右，过高温度将对LED造成损伤）接触焊锡，并做稍许停 留（不超过3秒钟，如超过时间但并不达到拆卸要求，请冷却后再重新尝 试）将焊锡融化，用镜子将LED去掉将符合要求的LED灯正确的插入PCB 电路板的孔中，（LED灯的长脚为正极，短脚为负极，PCB± “方孔"为 LED正极针脚插孔，“圆孔”为LED的负极针脚插孔），将少许焊锡丝融 化，黏合在烙铁头上，用镣子调整好LED方向，使其平稳，将焊锡焊于LED 和PCB相连处，用相同类型的胶体（PH值=7）密封好LED系统故障排除第1步：检查显卡设置部分是否设置好，根据需要设置方法在光盘电子档中有，请 查阅第2步：检查系统基本连接，如DVI线，网线插口是否正确，主控卡及电脑PCI插 曹的连接，串口线连接等，连接方法已经有图例，请认真查阅参考第3步：检查电脑及LED电源系统是否满足使用需求当LED屏体电源不足时，当显接近白色（耗电多）会引起画面闪烁，根据 箱体电源需求配制合适供电电源第4步：检查发送卡的绿灯是否有规律闪烁，闪烁转第6步，如果不闪烁，重新启动，没进win98/2k/xp之前检查绿灯 是否有规律闪烁，如闪烁转第二步操作，请检查DVI线连线是否连接好， 如果问题没解决为发送卡、显卡和DV线I三者之一有故障，请分别更换 后重复第3步。
第5步：请按软件说明进行设置或重新安装后再设置，直到发送卡绿灯闪烁，否则 重复第3步第6步：检查接收卡绿灯（数据灯）是否及发送卡绿灯同步闪烁，如果闪烁转第8 步，检查红灯（电源）是否亮，如果亮转第7步，不亮检查黄灯（电源保 护）是否亮，如不亮检查电源是否接反或电源无输出，如亮检查电源电压 是否为5V,如是关掉电源，去掉转接卡及排线再试，如问题没解决为接收 卡故障，更换接收卡，重复第6步第7步：检查网线是否连接良好或太长（必须使用标准的超5类网线，无中继器的 网线最长距离小及100米），检查网线是否按标准制作（请查阅统安装及 设置），如问题没解决为接收卡故障，更换接收卡，重复第6步第8步：检查大屏电源灯是否亮，如不亮转第7步，检查转接卡接口定义线是否及 单元板匹配注意：大部分屏体连接好后，都有可能出现局部某箱体无画面或者花屏， 由于网线的RJ45接口连接不牢固，或者接收卡电源没有连接，导致信号 没有传过去，所以请重新拔插网线（或者调换），或插上接收卡电源（注 意方向）都能解决问题驱动部分1、一单元板不亮1、+5V电或GND是否供给2、+5V跟GND是否短路3、138第五腿的OE信号是否有4、245相连的0E信号是否正常（断路或短路）；〃给上+5V电或GND〃把短路的给断开〃 把OE信号供上4、把断路的连好把短路的给断开2、一单元板上半部分或下半部分不亮或显示不正常1、138的第5腿 0E信号是否有；2、74HC595的第11、12腿的信号是否正常；（SCLK、RCK ）3、相连的0E信号是否正常；（断路或短路）4、双排插针及245相连的SCLK、RCK信号是否正常；（断路或短路）”把0E信号连上2、把SCLK、RCK信号连好3、把断路的连好把短路的断开4、把断路的连好把短路的断开3、一单元板上一行或相应一个模块的行不亮或不正常显示〃查看其所对 应模块的行信号的管脚是否虚焊或漏焊；〃查看其行信号及4953所对应的管脚是否断开或及其它信号短路〃查看其行信号的上、下拉电阻是否没焊或漏焊〃 74HC138输出的行信号及相对应的4953之间是否断开或及其它信号短路〃把虚焊、漏焊的给焊好2、把断路的连好把短路的断开3、把没焊的给补上把漏焊的给焊好4、把断路的连好把短路的断开4、一单元板有两行同时亮（显示文字时其中一行正常、一行常亮）1查看模块所对应的两行信号是否短路2、查看查看138的输出腿、上下拉电阻和模块管脚及4953是否短路〃把 短路的断开5、上半部分或下半部分红色或绿色不亮或不正常显示〃查看输入排针脚是否正常或及GND、+5V短路〃查看输入排针到245之间的信号是否正常（短路或断路）〃 IC245坏〃把断路的连好〃把短路的断开〃更换IC显示异常I .整屏不亮（黑屏）1、检测电源是否通电。
2、检测通讯线是否接通，有无接错同步屏）3、同步屏检测发送卡和接收卡通讯绿灯有无闪烁4、电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝同步屏）H.整块单元板不亮（黑屏）1、连续儿块板横方向不亮，检查正常单元板及异常单元板之间的排线连 接是否接通；或者芯片245是否正常2、连续几块板纵方向不亮，检查此列电源供电是否正常HI.单元板上行不亮1、查行脚及4953输出脚是否有通2、查138是否正常3、查4953是否发烫或者烧毁4、查4953是否有高电平5、查138及4953控制脚是否有通IV .单元板不亮1、查595是否正常2、查上下模块对应通脚是否接通3、查595输出脚到模块脚是否有通V .单元板缺色1、查245 R.G数据是否有输出2、查正常的595输出脚及异常的595输入脚是否有通显卡设置此说明仅以ATI的镭(RADEON)系列9550计算机显卡 为例说明，若您用其 他显卡，请以此为参考调试注意：显卡设置部分有3个设置项，并必须满足2, 3选项在显卡驱动软 件中条件,所以您必须安装适合显卡类型的显卡驱动软件.屏幕刷新频率必须为60HZ否则无画面显示.2 显示器选项中需要在“复制”模式中（不同显卡表达意思不同，请注意）.3 显卡的显示选项中 应有一项“全部相同"（ATI 9550在 显卡条件软件中的“视频一影院模式一全部相同（下拉菜单中）”>>常规维护1多块模组连续不亮或有异常：检查信号方向第一块不正常模组的排线和电源线是否接触良 好，如模组无LED亮，则表明无电源输入，请检查电源部分（可用万 用表检查），如出现花色（有色彩混乱的亮点）则表明模组无信号输 入，请检查第一块不正常模组的排线的输入端是否接触紧密，可多次 拔插测试，如问题依旧可以调换新的排线。
2单模组不亮：检查该模组的电源供应是否良好，主要是检查模组上的电源 插座是否有松动如整块模组出现颜色混乱或者色彩不一致（但有信 号输入，有正确的画面）则为信号传输排县接触不良，重新插拔排线， 或者更换测试过的排线如更换良好的排线仍有同样问题，请察看PCB 板的接口是否出现问题3单灯不亮问题检测方法：用万用表检查LED是否损坏，如果灯坏了就按下面第5项换 灯具体测灯方法：把万用表打到电阻XI档，指针式万用表黑表笔接 LED的正极，红表笔接负极（数字表黑笔接负，红笔接正），如果LED 亮，所测的灯是好的，如果灯不亮，所测的灯是坏的4 LED坏点维护（失控点）：经过单灯检测确认为LED损坏，则根据实际需求，选择性采 用下列维护方法4-1正面维护：用对应型号的螺丝刀从正面将固定面罩螺丝去除掉（注留好 意保螺丝），取下面罩，进行换灯（请按照下面换灯方法换灯），换 灯和胶体密封结束后，将原面罩复原，上紧螺丝（上螺丝时请注意不 要压住灯），最后如有胶体残留在LED表面请细心清除胶体4-2背面维护：用。
