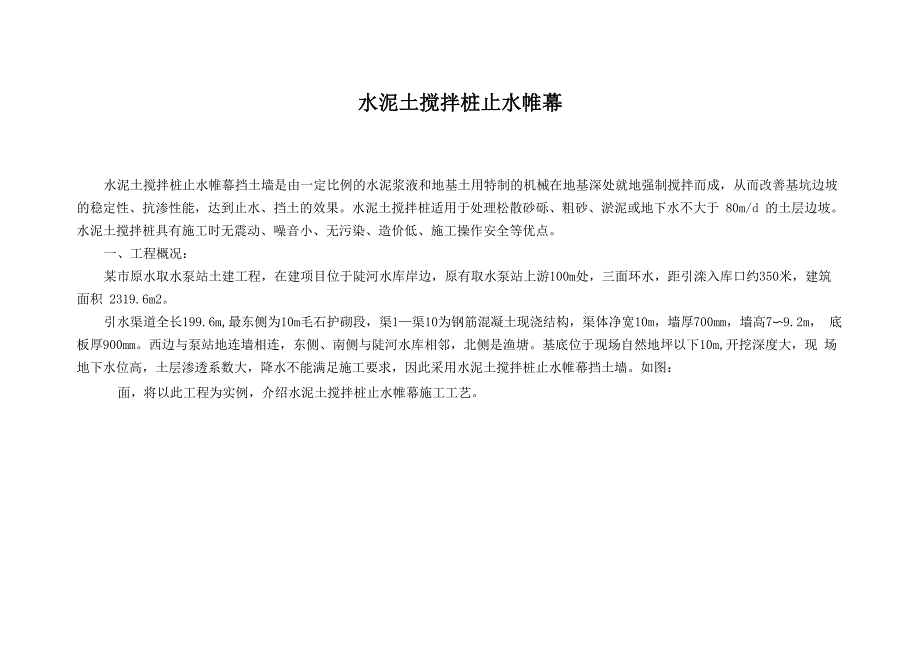

水泥土搅拌桩止水帷幕水泥土搅拌桩止水帷幕挡土墙是由一定比例的水泥浆液和地基土用特制的机械在地基深处就地强制搅拌而成，从而改善基坑边坡 的稳定性、抗渗性能，达到止水、挡土的效果水泥土搅拌桩适用于处理松散砂砾、粗砂、淤泥或地下水不大于 80m/d 的土层边坡 水泥土搅拌桩具有施工时无震动、噪音小、无污染、造价低、施工操作安全等优点一、工程概况：某市原水取水泵站土建工程，在建项目位于陡河水库岸边，原有取水泵站上游100m处，三面环水，距引滦入库口约350米，建筑 面积 2319.6m2引水渠道全长199.6m,最东侧为10m毛石护砌段，渠1—渠10为钢筋混凝土现浇结构，渠体净宽10m，墙厚700mm，墙高7〜9.2m， 底板厚900mm西边与泵站地连墙相连，东侧、南侧与陡河水库相邻，北侧是渔塘基底位于现场自然地坪以下10m,开挖深度大，现 场地下水位高，土层渗透系数大，降水不能满足施工要求，因此采用水泥土搅拌桩止水帷幕挡土墙如图：面，将以此工程为实例，介绍水泥土搅拌桩止水帷幕施工工艺硅阿陡河朮库二、作业条件：1、 根据地质勘察情况，此土质宜采用水泥土搅拌桩止水帷幕止水2、 施工场地做好三通一平，并确定施工材料储存区、排水沟，同时布置安全、环保设施。
3、 根据测绘院给出的红线位置、构筑物坐标、绝对标高水准点，做好引水渠水泥土搅拌桩的轴线位置、水准点定位工作，轴线和 水准点要明显、牢固如图4、 沿搅拌轴线位置铺8m宽0.5m厚钢渣道路，用做水泥土搅拌桩施工设备工作面地连墙钥筋碇浇逍啟©-11'25 注：團中单位均以米i+5、 夜间施工时应有足够的照明设施，在危险地段应设置明显标志，临时电缆必须架设2米高以上6、 对进场机械进行成桩试验，检查是否符合喷头转速、喷浆提升速度、水泥用量、水灰比等技术参数三、 机械性能：1、 HP-5型移动深层水泥搅拌桩机（自动安平）一浆液是通过钻杆中心输浆到钻头叶片喷出2台功率45KW2、 BW150型电磁调速器控制喷浆泵2台功率7.5KW3、 灰浆搅拌机2台功率4.5KW4、 导浆管120m （高压胶皮管）©25mm四、 施工工艺：1、定位两台移动深层水泥土搅拌桩机，就位在引水渠东侧的桩轴线上，分别从桩轴线中点开始向两边施工两台灰浆搅拌机安装在引水 渠以外10m处，紧挨着临时水泥库每套设备共有2名操作人员：1名专业技术人员，控制水泥土搅拌桩机打桩；1名司泵工，控制灰 浆搅拌机、泥浆泵，并作好施工记录设计成桩直径500mm，沿桩轴线打双排桩，施工总桩数为2128根。
信号指挥：前、后台依靠旗势信号进行指挥红旗代表停止喷浆，蓝旗代表开始喷浆，黄旗代表机械出现故障情况2、制备浆液和喷浆（1）司泵工1 名，负责灰浆制备和泵送浆液，进行材料用量统计和记录泵送时间，负责与前台信号联络，作好灰浆设备的保养和 输浆管道的清洗2）制备水泥浆用普通硅酸盐水泥 P.O32.5 和水按 1：0.6比例进行配制3）严格按前台搅拌桩机的工作升降速度，现场基土土质加注水泥浆按下沉1.7m/min速度，提升按1.8m/min速度进行，后台 随时调整电磁调速器控制喷浆泵压力，喷浆输送管道在60m以内，喷浆泵出口控制压力在0.3―-0.4MPa；如果输送导管超过60m在100m 以内喷浆泵出浆压力控制在0.4---0.6MPa边喷浆边旋转，与提升及下沉同时进行制备好的浆液，不得离析，泵送必须连续，按一桩一灌灰配制灰浆制备好的浆液必须在2h内用完，超过2h为不合格浆液因 故供浆不能连续，必须立即用信号告知前台，将搅拌机钻头在停浆点上下0.5m处，重新喷浆搅拌以防缺浆断桩同时做好水泥搅拌桩 施工记录表3、搅拌成桩水泥土搅拌桩专业操作人员一名，负责施工搅拌桩垂直度，保证止水帷幕连续完整作业，定期检查钻头尺寸是否符合500mm。
设备的平整度和导向架垂直度，必须随时有效控制当搅拌下沉到8m时，需再次检查调整机械的垂直度，确保桩百分之百合格率 搅拌桩机启动正常后，开始调档位，控制搅拌桩机速度正常工作，正转下沉根据场地土质（粘土、砂）按 60 转/米的速度搅拌钻头沿导向架自动下沉切土，前台操作搅拌机钻头下沉至基土 50cm后，给后台蓝旗信号开始喷浆（因场地水位高，钻头入土立即喷浆 易造成浆液流出地面）搅拌喷浆下沉到设计深度8m时，调档位反转按55转/米的速度沿导向架喷浆搅拌上升第二次以同样下沉速 度搅拌喷浆到设计深度8m,配制的灰浆用完为了保证桩基土与浆液搅拌均匀、密实，最后一次采用慢速提升，提升搅拌速度为 0.5m/min，只搅拌不喷浆，直至钻头出地面，成桩完成成桩垂直度误差不大于1%,桩径偏差不得大于4%，桩深误差不得大于100mm,桩位布置误差不得大于 50mm五、移位：重复施工工艺中 2、3 两个步骤进行下一根桩的施工，打桩施工必须连续作业，每天三班倒，直到施工完毕两桩间相交 100mm， 第二排桩与第一排桩相交40mm相邻桩施工间隔时间不宜超过10h,不得超过24h,否则做补桩措施，确保桩与桩的有效搭接，保证 止水帷幕起到止水作用。
六、采用水泥土搅拌桩止水帷幕创造的价值： 针对本工程地下水位高、砂土层渗透系数大的特点，采用水泥土止水帷幕起到了良好的止水效果，保证了引渠基槽大面积开挖， 得到了甲方、设计、监理单位的一致认可和高度评价，为工程的顺利进行奠定了良好的基础。
