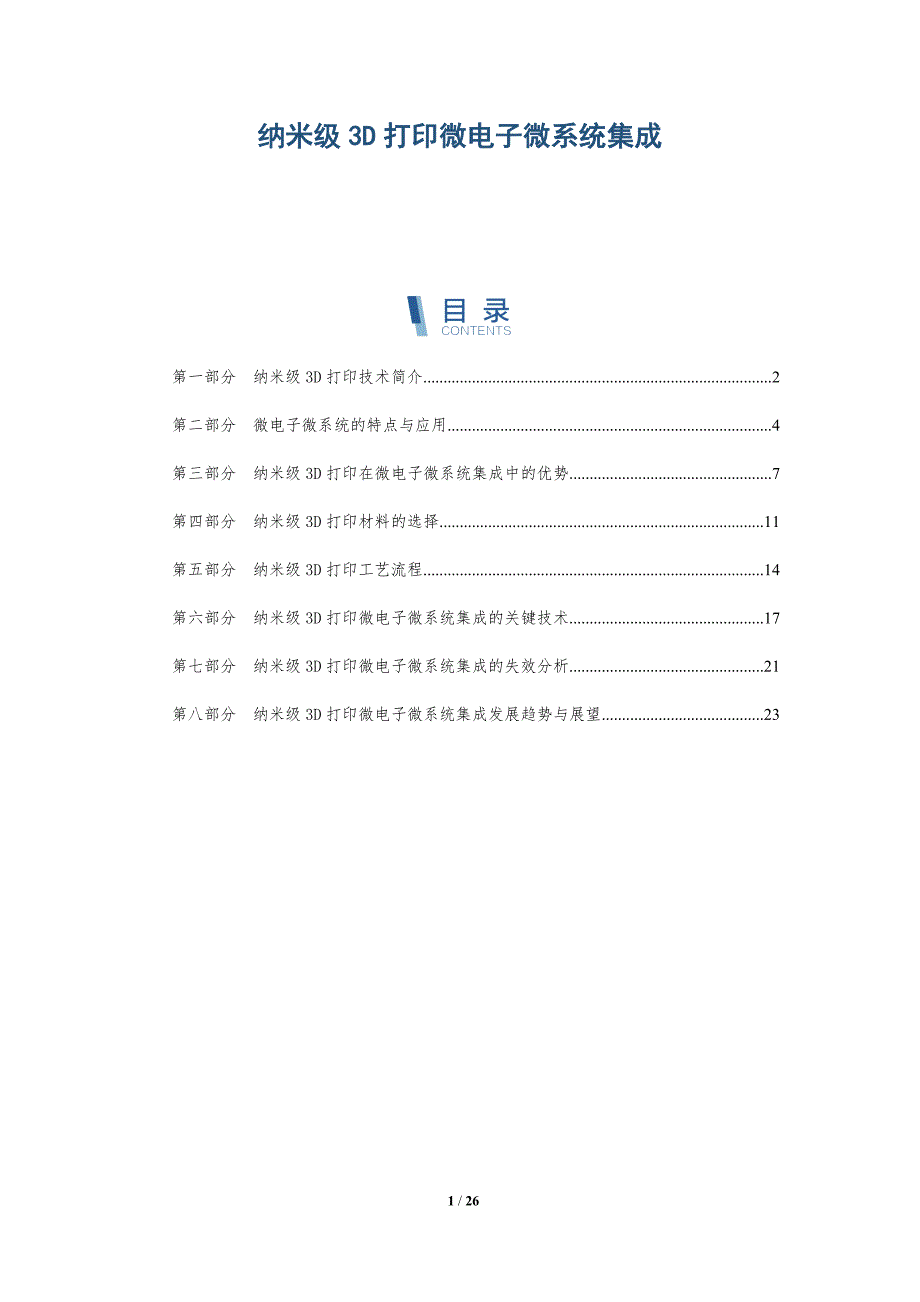

纳米级3D打印微电子微系统集成 第一部分 纳米级3D打印技术简介 2第二部分 微电子微系统的特点与应用 4第三部分 纳米级3D打印在微电子微系统集成中的优势 7第四部分 纳米级3D打印材料的选择 11第五部分 纳米级3D打印工艺流程 14第六部分 纳米级3D打印微电子微系统集成的关键技术 17第七部分 纳米级3D打印微电子微系统集成的失效分析 21第八部分 纳米级3D打印微电子微系统集成发展趋势与展望 23第一部分 纳米级3D打印技术简介关键词关键要点纳米级3D打印技术简介1. 纳米光刻技术1. 利用短波长光源和光刻胶，在基底材料上形成高分辨率图案2. 具有极高的精度和分辨率，可形成纳米尺度的特征3. 广泛应用于半导体制造、MEMS器件和光电子器件的加工2. 纳米电子束刻蚀技术纳米级3D打印技术简介原理纳米级3D打印，也称为光聚合3D打印，是一种精确的制造技术，利用光聚合作用逐层构筑三维结构该技术使用紫外光或可见光聚焦到光敏树脂上，聚合树脂以形成固态结构分类根据光致聚合机制，纳米级3D打印技术可分为以下类型：* 双光子聚合（TPP）：使用非线性的双光子吸收效应，实现高分辨率打印。
光刻固化立体光刻（SLA）：使用单光子吸收效应，实现较低的打印分辨率 数字光处理（DLP）：使用数字投影器，一次性固化整个层，实现较高的打印速度特性纳米级3D打印技术具有以下特性：* 高分辨率：可实现亚微米级别的打印精度，适用于微电子微系统集成 复杂结构：可打印具有复杂几何形状和内部结构的器件 材料多样性：可使用范围广泛的光敏树脂，具有不同的电气、光学和机械性能 集成化：可与其他工艺集成，如电镀、蚀刻和薄膜沉积，实现多功能器件的制造材料纳米级3D打印中使用的光敏树脂通常通过以下两种方式合成：* 自由基光聚合：使用自由基引发剂，引发单体或低聚物的光聚合反应 阳离子光聚合：使用阳离子引发剂，引发光酸的产生，催化单体或低聚物的光聚合反应光敏树脂的性能受以下因素影响：* 粘度：影响打印分辨率和速度 表面张力：影响打印精度和光滑度 光敏性：影响聚合速率和深度 机械性能：影响打印件的强度和耐久性工艺纳米级3D打印工艺通常包括以下步骤：* 模型设计：使用计算机辅助设计（CAD）软件创建三维模型 树脂准备：将光敏树脂倒入打印平台 光固化：根据模型数据，使用光源精准照射树脂，逐层固化 冲洗：去除未聚合的树脂。
后处理：根据需要，进行热处理、电镀或其他工艺处理应用纳米级3D打印技术在微电子微系统集成领域具有广泛的应用，包括：* 微电子器件：制造晶体管、电容器、电感等微电子器件 微光学器件：制造光学透镜、波导、滤光片等光学元件 微流控器件：制造微流道、微阀、微传感器等流体控制装置 生物医疗器件：制造生物传感器、药物输送系统、组织工程支架等生物医疗器件发展趋势纳米级3D打印技术目前仍处于快速发展阶段，主要的发展趋势包括：* 更高分辨率：实现纳米级甚至原子级的打印精度 更大尺寸：扩大打印区域，制造复杂的大型结构 材料多样化：开发具有特殊性能的定制光敏树脂 集成工艺：与其他制造技术集成，实现多模态制造 智能化：通过传感器和算法反馈，实现自适应打印和过程优化纳米级3D打印技术的不断发展将极大地促进微电子微系统集成的创新和应用，为未来电子、光学、生物医疗等领域带来颠覆性的变革第二部分 微电子微系统的特点与应用关键词关键要点微电子微系统特点1. 体积小巧、重量轻：微电子微系统通常尺寸为微米或纳米级别，具有极高的集成度和重量轻的优点2. 低功耗、高效率：由于其微小的尺寸，微电子微系统功耗低、效率高，适合于电池或太阳能供电的设备。
3. 多功能性：微电子微系统可以集成各种功能模块，如传感器、控制器、通信器等，实现复杂的功能微电子微系统应用1. 生物医疗：微电子微系统可用于植入式医疗设备、微流控器件和生物传感器，实现实时监测、药物输送和诊断2. 可穿戴设备：微电子微系统是可穿戴设备的核心组件，提供传感器、通信和数据处理等功能，支持健康监测、运动跟踪和娱乐等应用3. 工业自动化：微电子微系统可用于智能传感器、执行器和控制器，提高工业生产效率和自动化水平4. 汽车电子：微电子微系统广泛应用于汽车电子领域，包括发动机控制、安全系统、信息娱乐系统等5. 军事装备：微电子微系统在军事装备中扮演着至关重要的角色，包括雷达、通信、导航和制导系统6. 物联网：微电子微系统是物联网设备的关键支撑技术，提供通信、数据采集和处理能力，实现万物互联和信息交换微电子微系统的特点微电子微系统（MEMS）是一种将微电子技术与微机械技术相结合的微型化系统，其特点主要体现在以下几个方面：* 体积小巧、重量轻：MEMS器件通常在几微米到几毫米的范围内，重量轻，便于集成和封装 功耗低：MEMS器件的功耗极低，通常在几毫瓦到几微瓦之间，可显著延长电池寿命。
响应速度快：MEMS器件的响应速度极快，通常在毫秒甚至微秒量级，可满足高频应用的需求 可靠性高：MEMS器件采用固态结构，耐冲击和振动，具有较高的可靠性 可批量生产：MEMS器件可使用标准半导体工艺进行批量生产，具有较低的制造成本微电子微系统的应用MEMS在各个领域有着广泛的应用，主要包括：传感器* 压力传感器：用于测量流体和气体的压力，广泛应用于医疗、汽车和航空航天等领域 加速度传感器：用于测量物体的加速度，广泛应用于智能、无人机和可穿戴设备等领域 生物传感器：用于检测生物分子和生物信号，广泛应用于医疗、诊断和环境监测等领域执行器* 微型泵：用于输送液体和气体，广泛应用于医疗、微流控和化学分析等领域 微型阀：用于控制流体的流动，广泛应用于流体控制、医疗和航天等领域 微型致动器：用于驱动微型机械结构，广泛应用于微机器人、光学系统和微流控等领域射频与光子学器件* 射频滤波器：用于过滤射频信号，广泛应用于通信、电子对抗和雷达等领域 光学传感器：用于检测光信号，广泛应用于光通信、光学成像和光学测量等领域 光子晶体：用于控制和操纵光，广泛应用于光子集成、光通信和量子计算等领域生物医学应用* 微芯片实验室：集成多个分析功能于单一微芯片上，用于快速诊断和临床分析。
微创手术器械：尺寸小、精度高，可用于微创手术，减少患者创伤和恢复时间 组织工程支架：提供细胞生长的三维结构，促进组织再生和修复其他应用* 微型扬声器：用于产生声音，应用于智能、可穿戴设备和微型听诊器等领域 微型陀螺仪：用于测量角速度，应用于无人机、机器人和车载导航等领域 微型燃料电池：用于为微电子设备供电，应用于医疗、军事和环境监测等领域随着MEMS技术的不断发展，其应用领域也在不断拓展，在未来有望在医疗、工业、汽车、通信等各个领域发挥更加重要的作用第三部分 纳米级3D打印在微电子微系统集成中的优势关键词关键要点精细特征与微观尺寸1. 纳米级3D打印技术能够构筑具有纳米尺度分辨率的微电子和微系统结构，在微米甚至亚微米尺寸范围实现精细特征的定义和成形2. 通过控制打印材料的参数和工艺条件，可以获得具有不同几何形状、尺寸和材料成分的复杂结构，包括高纵横比结构、悬臂梁和微流体通道3. 精密的3D打印技术可用于制造高性能微传感器、微执行器和微流体系统，用于生物传感、微流控和光电领域可定制化设计1. 纳米级3D打印允许对微电子和微系统进行定制化设计，满足特定应用和设备性能要求2. 设计人员可以利用计算机辅助设计 (CAD) 软件生成复杂的 3D 模型，并直接将其转化为可打印文件。
3.这种高度可定制化的能力促进了创新和快速原型制作，从而加快了新技术和产品的开发多材料集成1. 纳米级3D打印技术能够同时使用多种材料，实现高功能集成和异质结构的构建2. 通过结合导电、介电和结构材料，可以制造出具有复杂电性能和机械属性的微电子和微系统器件3.多材料集成拓宽了微电子和微系统的设计可能性，为先进的传感器、执行器和多模态设备的开发提供了新的途径生物相容性1. 纳米级3D打印采用的某些材料具有生物相容性，使得其适用于生物医学应用，如组织工程和生物传感器2.通过控制材料特性和打印工艺，可以制造出具有类似生物组织性质的结构，用于组织再生和器官修复3.生物相容性3D打印技术有望成为开发用于医疗设备和治疗的创新微电子和微系统解决方案的关键推动因素嵌入式微电子1. 纳米级3D打印可将微电子器件嵌入到微系统结构中，实现紧密集成和功能增强2. 通过直接在微流体通道或微机械执行器中打印微传感器和微电子元件，可以实现传感、控制和执行任务的单片集成3.嵌入式微电子技术为开发具有高级感知、自适应和自主功能的智能微系统铺平了道路微型化和集成化1. 纳米级3D打印促进了微电子和微系统的微型化和集成化趋势。
2.通过将多个功能和组件整合到一个小型化设备中，可以减少尺寸、降低功耗并提高性能3.微型化和集成化的微电子和微系统适用于可穿戴电子、物联网和微型机器人等领域纳米级3D打印在微电子微系统集成中的优势纳米级3D打印技术已成为微电子微系统（MEMS）集成领域的一项革命性变革，为设计和制造高性能微电子器件和系统提供了新的可能性与传统制造技术相比，纳米级3D打印具有以下独特优势：形状和结构复杂性的灵活性：纳米级3D打印能够制造具有复杂形状和精细特征的3D结构这使得设计人员能够创建以前无法实现的独特功能，例如高纵横比结构、悬空结构和嵌入式功能材料多样性：纳米级3D打印技术可用于处理广泛的材料，包括金属、陶瓷、聚合物和复合材料这种材料多样性允许工程师根据特定应用的要求定制设备的性能和功能高分辨率和精度：纳米级3D打印机的分辨率可达纳米级，这对于制造需要高精度的微电子元件至关重要该技术能够生产具有超细特征和精确尺寸控制的器件，从而提高整体器件性能小批量定制能力：纳米级3D打印是一种增材制造技术，允许小批量定制生产这对于快速原型制作、低批量生产和大规模定制产品非常有用设计自由度高：纳米级3D打印消除了传统的制造限制，例如光刻和蚀刻中的图案化步骤。
这提供了极高的设计自由度，使设计人员能够探索新的构型和集成方案集成功能性材料：纳米级3D打印可用于集成生物传感器、光学器件、能量转换材料和其他功能性材料这种集成允许创建多功能MEMS器件，以实现广泛的应用，包括生物传感、光学通信和能量收集降低成本和缩短上市时间：纳米级3D打印消除了传统的掩模制造和光刻步骤，从而降低了生产成本并缩短了上市时间它还通过快速原型制作和迭代设计过程简化了开发流程应用示例：纳米级3D打印在微电子微系统集成中的应用范围不断扩大，包括但不限于以下领域：* 生物传感器：创建具有高灵敏度和特异性的微型传感器，用于检测生物分子和生物标志物 光学器件：制造用于光通信、光学成像和光电探测的高性能光学元件 能量转换：集成太阳能电池、压电发生器和其他能量转换材料，以实现微型化和分布式能源系统 微流控：创。
