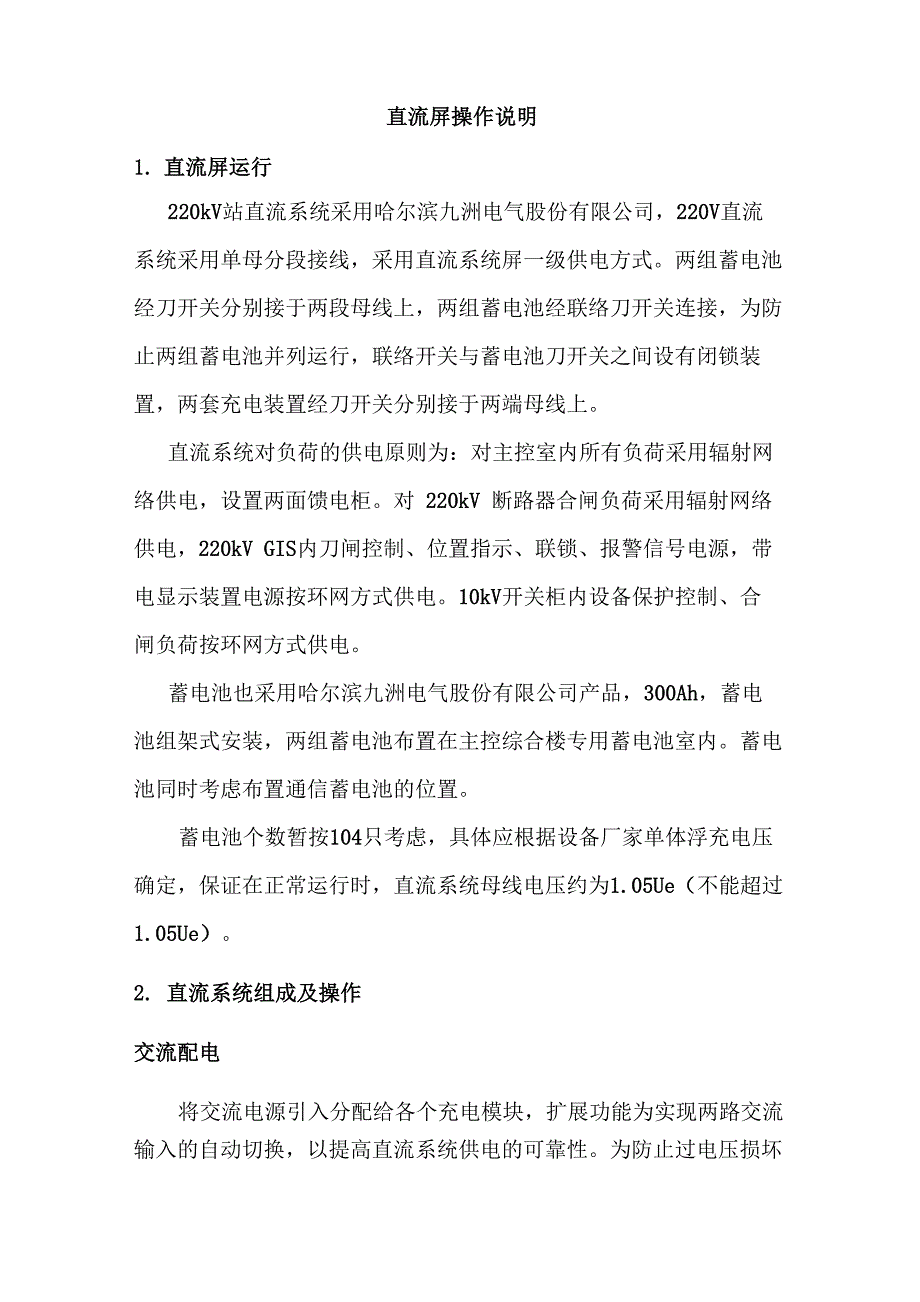

直流屏操作说明1. 直流屏运行220kV站直流系统采用哈尔滨九洲电气股份有限公司，220V直流 系统采用单母分段接线，采用直流系统屏一级供电方式两组蓄电池 经刀开关分别接于两段母线上，两组蓄电池经联络刀开关连接，为防 止两组蓄电池并列运行，联络开关与蓄电池刀开关之间设有闭锁装 置，两套充电装置经刀开关分别接于两端母线上直流系统对负荷的供电原则为：对主控室内所有负荷采用辐射网 络供电，设置两面馈电柜对 220kV 断路器合闸负荷采用辐射网络 供电，220kV GIS内刀闸控制、位置指示、联锁、报警信号电源，带 电显示装置电源按环网方式供电10kV开关柜内设备保护控制、合 闸负荷按环网方式供电蓄电池也采用哈尔滨九洲电气股份有限公司产品，300Ah，蓄电 池组架式安装，两组蓄电池布置在主控综合楼专用蓄电池室内蓄电 池同时考虑布置通信蓄电池的位置蓄电池个数暂按104只考虑，具体应根据设备厂家单体浮充电压 确定，保证在正常运行时，直流系统母线电压约为1.05Ue（不能超过 1.05Ue）2. 直流系统组成及操作交流配电将交流电源引入分配给各个充电模块，扩展功能为实现两路交流输入的自动切换，以提高直流系统供电的可靠性。
为防止过电压损坏充电模块，交流配电设有防雷装置充电模块模块JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉 宽调制软开关技术的控制技术（PWM）,使得模块效率进一步提咼， 谐波减小模块采用交流三相三线制380VAC平衡输入方式，不存在 中线电流损耗模块交流输入经过尖峰抑制电路和 EMI 吸收电路， 经全桥整流滤波电路将三相交流电压整流为脉动的直流电压，由高频 脉宽调制变换器变换将脉动的直流电压成高频方波电压，再由输出整 流滤波电路，得到稳定的输出电压和电流，在电网电压和负载发生变 化时反馈调整电路控制脉宽调制电路，使得输出电压和电流保持稳 定模块结构和功能,前面板说明1. 前面板如图一2. 输入缺相指示灯（红色）：当模块输入缺相时，此指示灯被点亮， 模块保护，无输出当输入正常时，此指示灯熄灭，模块输出正 常3. 输入过压指示灯（红色）：当模块输入电压高于 465±2VAC 时， 此指示灯被点亮，模块保护，无输出当输入正常时，此指示灯 熄灭，模块输出正常JZ-22020B高频电源嘆块输入缺相0 1 喻入过压O1 1 1 1 1 1 11 1 1 1 1 1| 愉入欠压01 1 1 1 1 1 1 1 愉出过压（■）1 1 1 1 1 1o电压调节1 1 1 1 1 1 1 1 输出久压01 1 1 1 1 1 1 模块过热1）O电沆调节1 1 1 1 1 1 11 1 1 1 1 1 1 揍块过流O1 1 1 1 1 1 1 1 揍块故障（■）1 1 1 1 1 1LJ哈尔滨九洲电气股份有限公司1输入扌口于U 输出指示0图一 前面板示意图4. 输入欠压指示灯（红色）：当模块输入电压低于 304±2VAC 时， 此指示灯被点亮，模块保护，无输出。
当输入正常时，此指示灯 熄灭，模块输出正常5. 输出过压指示灯（红色）：当模块输出电压高于 300±1VDC 时， 此指示灯被点亮，模块保护，无输出（不可恢复）重新上电，且 输出不再过压时，此指示灯熄灭，模块输出正常6. 输出欠压指示灯（红色）：当模块输出电压低于 180±1VDC 时， 此指示灯被点亮，模块不保护，有输出当输出正常时，此指示 灯熄灭，模块输出正常7. 模块过热指示灯（红色）：当模块散热器温度高于85±5°C时，此指示灯被点亮，模块保护，无输出当温度恢复正常时，此指示 灯熄灭，模块输出正常8. 输出过流指示灯（红色）：当模块输出电流大于22A时，此指示灯 被点亮，模块保护，处于间歇工作状态当输出电流正常时，此 指示灯熄灭，模块输出正常9. 模块故障指示灯（红色）：当模块输入正常，且处于工作状态，却 没有输出时，此指示灯被点亮当输出正常时，此指示灯熄灭， 模块输出正常在模块上电启动过程中，此指示灯亮，非模块故 障）10. 模块输入指示灯（绿色）：当模块有输入时，此指示灯被点亮反 之，此指示灯熄灭11. 模块输出指示灯（绿色）：当模块输出电流大于0.5A时，此指示 灯被点亮。
12. 电压调节：手动调节单台模块的输出电压，输出电压调节范围180〜300VDC连续可调13. 电流调节：手动调节单台模块的输出电流，输出电流调节范围2〜20ADC 连续可调监控模块操作说明操作面板示意图主菜单1. 主菜单（如图）1. 系统运行监控：监控系统运行情况2. 单只电池监测：检测每只电池的电压3. 支路绝缘检测：检测支路绝缘状况4. 开入状态：开关输入状态监视5. 故障记录查询：可查询已发生的故障报警记录其中包括报警类型、所设限值、实际值以及发生的时间等情况6. 运行参数设置：由运行人员管理具体内容请参见下文7. 维护级设置：维护级设置只限维护人员使用！菜单选择：通过f或I键将菜单左边指示小手移到所要选择的菜单项，然后按确认2.选择系统运行监控时进入画面充电机电压：250.0V 充电机电流：025.0A 控母电压：220.0V 控母电流：040.0 电池组电压：250.0V 电池组电流：010.0A 模拟量备用：010.0A A相电压：220.0V B相电压：220.0V C相电压：220.0V A相电流：040.0A B相电流：040.0A C相电流：040.0A1段正电压：110.0V1段正电阻：正常1段负电压：110.0V1段负电阻：正常2段正电压：110.0V2段正电阻：正常2段负电压：110.0V2段负电阻：正常充电状态：均充系统状态：故障充电机故障温度：025.02004/09/29 13:56:55本屏显示监控系统采集的各种参数，对系统进行全方位监控，若有故障发生，屏幕背光会自动点亮，并同时弹出最新报警信息。
按0键解除警铃正常情况下，若屏幕保护，背光熄灭，按任意键退出屏幕保护，点亮背光按退出键可退出该屏3. 选择单只电池监测时进入画面本屏显示监控系统采集的单电池电压单只电池监测0 010 2. 3 50 1 30 2. 3 502 50 2. 3 50020 2. 3 50 1 40 2. 3 50260 2. 3 50 0 30 2. 3 50 1 50 2. 3 502 70 2. 3 50040 2. 3 50 1 60 2. 3 50280 2. 3 50050 2. 3 50 1 70 2. 3 50290 2. 3 50060 2. 3 50 1 80 2. 3 50 3 00 2. 3 50070 2. 3 50 1 90 2. 3 50 3 10 2. 3 50080 2. 3 502 00 2. 3 50 3 20 2. 3 50090 2. 3 502 10 2. 3 50 3 30 2. 3 50 1 00 2. 3 50220 2. 3 50340 2. 3 50 1 10 2. 3 502 30 2. 3 50 3 50 2. 3 50 1 20 2. 3 50240 2. 3 50360 2. 3 5按f或I键监测其他电池；按退出键可退出该屏。
4. 选择支路绝缘监测时进入画面支路绝缘监测0010 2.350130 2.350250 2.350020 2.350 140 2.350260 2.350030 2.350150 2.350270 2.350040 2.350160 2.350280 2.350050 2.350170 2.350290 2.350060 2.350180 2.350300 2.350070 2.350190 2.350310 2.350080 2.350200 2.350320 2.350090 2.350210 2.350330 2.350100 2.350220 2.350340 2.350110 2.350230 2.350350 2.350120 2.350240 2.350360 2.35按f或I键监测其他支路；按退出键可退出该屏5. 选择开入状态时进入画面开入状态充电机故障分电池熔断器断分馈线开关故障分避雷器故障分备用1分备用2分备用3分备用4分实时显示开入量状态，按退出键可退出该屏6. 选择故障记录查询时进入画面故障设限实际时间交流电压超限18000009/20 18:30:20合母电压超限2 1800009/20 18:30:28控母电压超限19800009/20 18:30:28按f或I键查看其他历史报警记录；按退出键可退出该屏。
7. 选择系统参数设置时进入画面密码默认值为 0000，输入密码后按确认键进入画面充电状态：000 11合母上限:0266均充电压：2530 I合母下限:0180浮充电压：2430控母上限:0250主充电流：05001控母下限:0210转换电流：0010交流上限:0245倒计定时：0720交流下限:0180波特率：9600输出过流:0050系统开关：001对地上限:0150故障记录：000对地下限:0050设备代码：001绝缘电阻限:0050屏保 ：001|单电池上限:1555密码设定：12341单电池下卩限 时间： 日期：■：_1255——0818482003 1 1 18|8. 充电机运行参数设定：不论充电机工作与否，均可以进行参数设定按下主菜单中的运 行参数设置，监控装置显示进入设定状态，即可进行各参数的设定， 参数设定分三部分，如图中虚线框所示按一键在三个部分间依序切 换，按f或I键，移动光标显示位置充电状态：0--主充；1--均充；2--浮充系统开关：0--关机（停止）；1--开机（工作）模块方式：0--10A；1--20A；故障记录：0--清除；1--记录记录表示每次系统上电后接着原 有记录继续新记录，清除表示每次系统上电后将原有记录清除然后开 始新记录，切到清除状态将同时清除当前。
