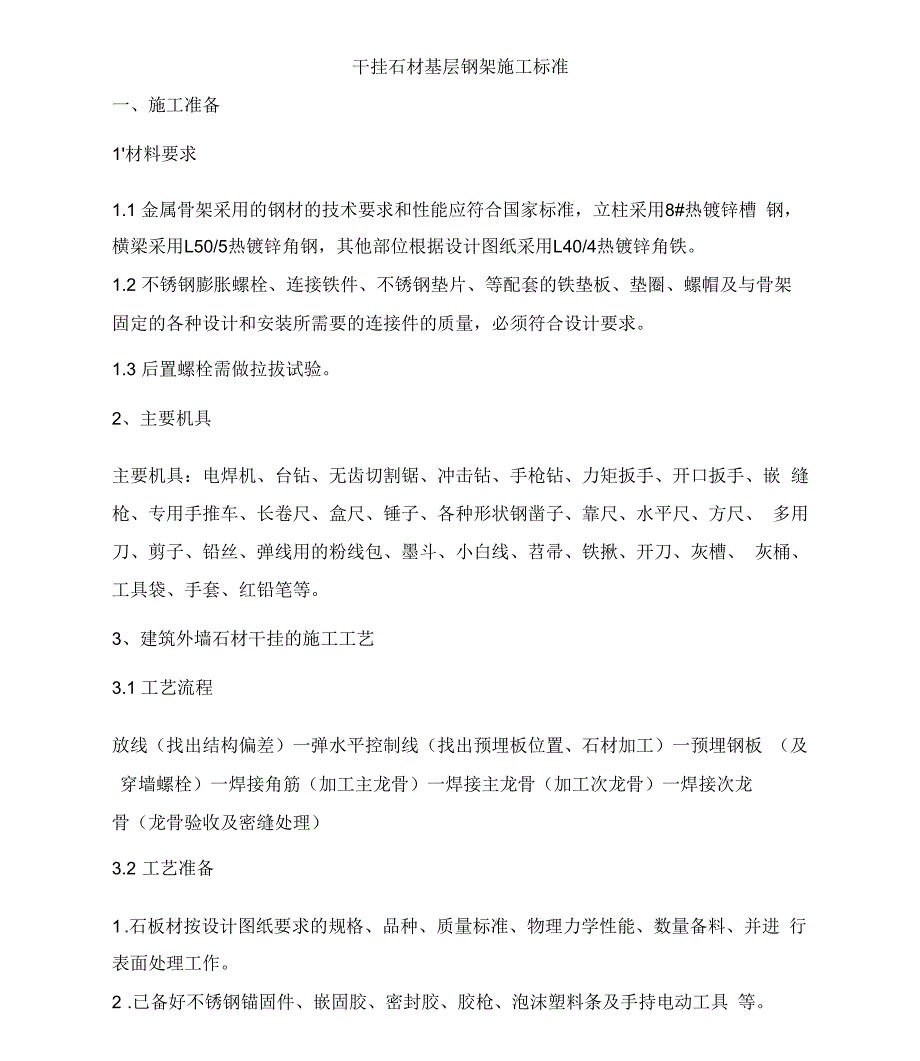

WORD整理版分享干挂石材基层钢架施工标准一、施工准备1'材料要求1.1 金属骨架采用的钢材的技术要求和性能应符合国家标准，立柱采用8#热镀锌槽 钢，横梁采用L50/5热镀锌角钢，其他部位根据设计图纸采用L40/4热镀锌角铁1.2 不锈钢膨胀螺栓、连接铁件、不锈钢垫片、等配套的铁垫板、垫圈、螺帽及与骨架 固定的各种设计和安装所需要的连接件的质量，必须符合设计要求1.3 后置螺栓需做拉拔试验2、主要机具主要机具：电焊机、台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌 缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状钢凿子、靠尺、水平尺、方尺、 多用刀、剪子、铅丝、弹线用的粉线包、墨斗、小白线、苕帚、铁揪、开刀、灰槽、 灰桶、工具袋、手套、红铅笔等3、建筑外墙石材干挂的施工工艺3.1 工艺流程放线（找出结构偏差）一弹水平控制线（找出预埋板位置、石材加工）一预埋钢板 （及穿墙螺栓）一焊接角筋（加工主龙骨）一焊接主龙骨（加工次龙骨）一焊接次龙骨（龙骨验收及密缝处理）3.2 工艺准备1 .石板材按设计图纸要求的规格、品种、质量标准、物理力学性能、数量备料、并进 行表面处理工作2 .已备好不锈钢锚固件、嵌固胶、密封胶、胶枪、泡沫塑料条及手持电动工具 等。
3 .对施工操作者进行技术交底，强调技术措施、质量标准和成品保护4 .先做样板，经质检部门鉴定合格后，方可组织人员进行大面积施工5 .安装系统隐蔽项目已经验收4石材干挂的施工过程管控4.1. 施工前放线及挂线根据施工图纸的设计及现场实际情况，在主体上放线，将后埋件的中心线按十字线弹 到基层上，以确定后埋件的位置放线完毕后安装后置埋件先用经纬仪打出大角两 个面的竖向控制线，最好弹在离大角15— 20cm的位置上，以便检查 结构垂直偏差和 垂直挂线的准确性然后按设计图纸的布版图弹出水平标高控制线，以便确定次龙骨 标高及界格缝位置弹线完成后挂垂直控制线，竖向挂线采用© 1.0 -© 1.2的不锈钢 丝为好，下边沉15Kg左右重量的沉铁，上端挂在专用的挂线角钢架上，一定要挂牢 固、准确、不易拉动的地方，并在控制线的上、下作出标记，控制线要求在每道主次 龙骨位置均应设置4.2. 预埋钢板在混凝土基材上安装采用镀锌钢板和M10不锈钢膨胀螺栓固定安装时根据埋件 中心 十字线和钢板孔位将螺栓的位置划到基材上， 然后用冲击钻钻孔，孔位和基材表面垂直，保证埋入深度不小于80mm然后将埋板固定，再校核埋板位置。
根据每 道垂直、水平方向的控制线进行预埋钢板施工在镀锌钢板上弹出中线，按钢板中心 与墙体上弹出的控制线找直，确定锚栓位置并做好标记，然后用冲击钻打孔，孔深不 小于80mm左右非混凝土墙面需使用穿墙螺栓（螺栓卡片玄50mm*50n） m进行加 强固定4.2、 埋件和龙骨连接支架的安装：施工前先根据实际尺寸用切割锯将各种规格的支架 按长度进行加工，安装前先进行试样焊接，合格后方可正式安装，先从上方向下垂通 线，保证竖向位置的准确，再拉水平线，保证水平位置的准确，安装时每个支架在校核位置后先进行点焊固定，确认无误后再满焊连接，焊接完毕后，将表 面的焊药清理干净后埋板和支架之间的焊缝刷防腐漆三遍4.3、 角码安装按事先挂出的垂线将角码焊接在预埋钢板上，焊缝要求满焊，焊角高度满足1mm,按三 级焊缝验收，角码长度应超出主龙骨垂直位置的一半以上角码垂直间距不大于2m 即每根主龙骨由三道角码固定A.OJ 一级、三朝焊涟外观质吐标孔应符合我扎①1的规定・« A.0.1 二级、三级焊绩外观质量标准(mm)允许偏差峡陪冀型三级木埠满(指车足 设计妥琳)芯卫+Q.Q2；& 甘 W1Q八0.2 + Q.Q4八 HWZQ爵1000焊淮内缺陷总反0祀部收编A0.2 + 00K度不限咬边八0 05/,且三。
气 连摸住燎总100.0. II埠笊两就I陀边思世W询嚅焊槃全氏艮度不限—允许存在个别栓度 人5.0的那境裂红电弧撼仞—允许存在牛别电弧捧伤接头不氏WEIiAanAo.5缺口探度mm nAi. 0每120 0焊氓不应超过/处i@A0.2r Ki 7S2O.O萄矿弋孔—每MO焊缝枚度内允许直本圣冬OMf,且八3.0的弋孔2个.孔即 邙伯孔径1注土农内F为连接处较薄的胶P儿4.4、 竖向龙骨安装：在连接支架验收合格后，进行竖向龙骨安装安装前，用 线坠控制龙骨的垂直度，水平方向用挂线的方法控制龙骨的水平面度，位置确定后， 先进行上中下三点的点焊固定，然后上下各焊接横向临时龙骨一道， 以保证 平面刚度，防止焊接过程发生位移，然后进行满焊连接，焊接完毕清除焊药刷防腐漆 三遍4.5、 横线龙骨安装：在竖向龙骨验收合格后，进行横向龙骨安装横向龙骨按 照设计的尺寸用切割锯进行加工，安装前根据设计的位置用台钻钻出和挂件连接用的 连接孔安装前先根据设计在竖向龙骨上弹出横向龙骨的标高线， 安装时先将两端点焊固定，校核位置准确后，进行满焊连接，焊缝处刷防腐漆三道主、次龙骨均采用经热镀锌处理的槽钢和角钢型钢规格、龙骨间距按设计图纸要 求。
焊接顺序为先焊主龙骨后焊次龙骨，所有焊缝均要求满焊且焊角高度不小于 10mm的常规焊接质量要求外，一定严格控制垂直度，水平标高及位置的准确性4.6、 焊接防腐处理将焊接缝的焊渣等清理干净后经验收合格方可进行防腐处理，处理方式焊缝处刷防腐 漆二道4.7、 连接挂件的安装：连接挂件和石材面板配合安装挂件和横向龙骨采用螺栓连 接钢架的验收标准骨架安装的允许偏差和检验方法项次项目允许偏差（MM检查方法1立柱垂直度月U后垂直左右垂直层局部大」5M34用激光仪或经纬仪层局大」5M45用激光仪或经纬华全高（H）H/2000且不大于30H/1500 且不大于20用激光仪或经纬仪2立柱直线度32M靠尺塞尺3456横梁水平度幅宽部大于35M10用激光仪或经纬仪幅宽大于35M15用激光仪或经纬仪横梁直线度同局度相临两根横梁局差伸缩缝留缝宽度（按设计宽度为准）32M靠尺塞尺3钢材尺塞尺+5尺量范文范例 参考指导钢架焊接工艺标准1 .钢架连接处需进行满焊:4.钢架需满焊:5 ,遇加气块墙需采用对穿螺栓固定钢板基层:6.钢架上下焊缝应错开300mm以上:。
