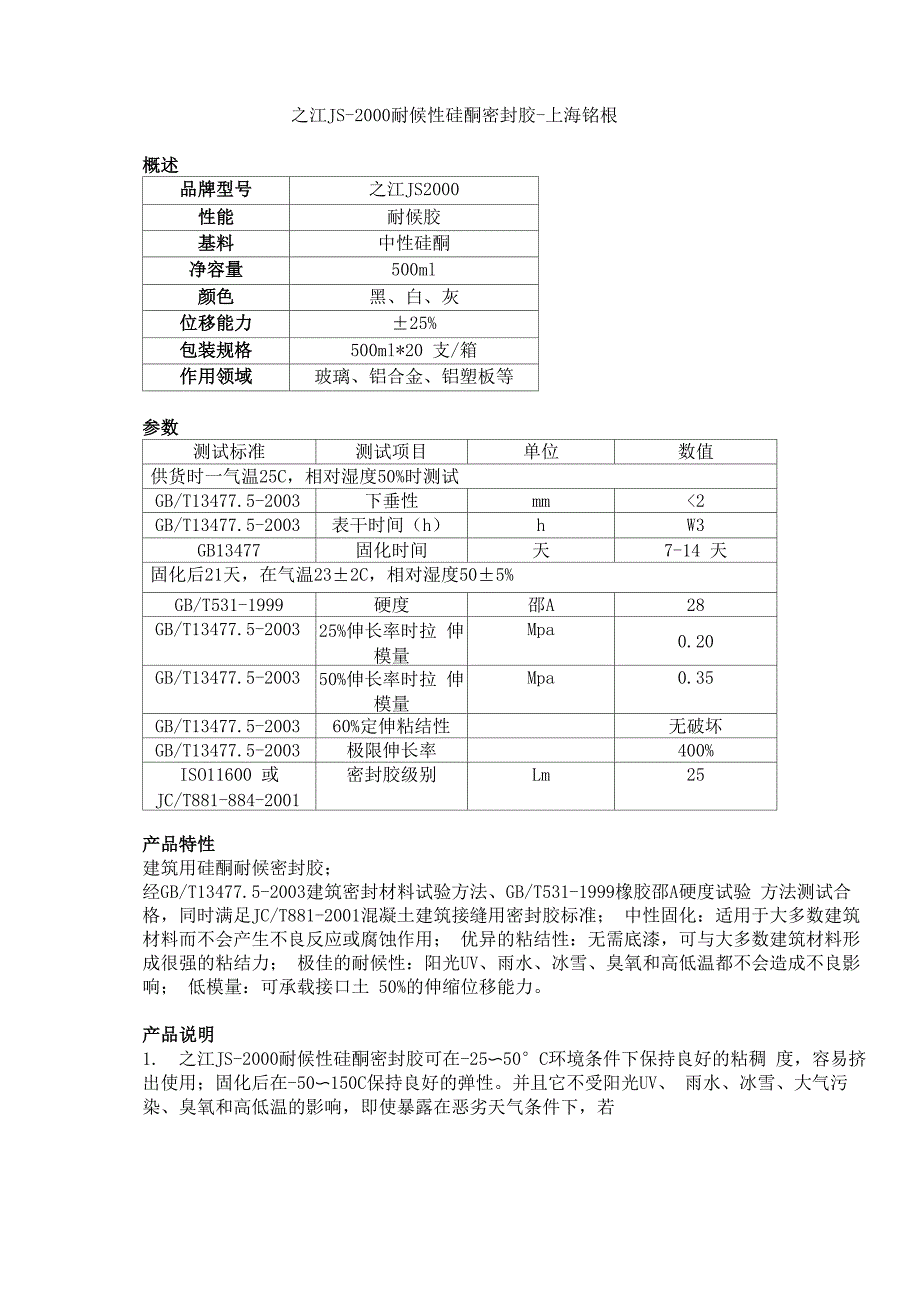

之江JS-2000耐候性硅酮密封胶-上海铭根概述品牌型号之江JS2000性能耐候胶基料中性硅酮净容量500ml颜色黑、白、灰位移能力±25%包装规格500ml*20 支/箱作用领域玻璃、铝合金、铝塑板等参数测试标准测试项目单位数值供货时一气温25C，相对湿度50%时测试GB/T13477.5-2003下垂性mm<2GB/T13477.5-2003表干时间（h）hW3GB13477固化时间天7-14 天固化后21天，在气温23±2C，相对湿度50±5%GB/T531-1999硬度邵A28GB/T13477.5-200325%伸长率时拉 伸模量Mpa0.20GB/T13477.5-200350%伸长率时拉 伸模量Mpa0.35GB/T13477.5-200360%定伸粘结性无破坏GB/T13477.5-2003极限伸长率400%ISO11600 或JC/T881-884-2001密封胶级别Lm25产品特性建筑用硅酮耐候密封胶；经GB/T13477.5-2003建筑密封材料试验方法、GB/T531-1999橡胶邵A硬度试验 方法测试合格，同时满足JC/T881-2001混凝土建筑接缝用密封胶标准； 中性固化：适用于大多数建筑材料而不会产生不良反应或腐蚀作用； 优异的粘结性：无需底漆，可与大多数建筑材料形成很强的粘结力； 极佳的耐候性：阳光UV、雨水、冰雪、臭氧和高低温都不会造成不良影响； 低模量：可承载接口土 50%的伸缩位移能力。
产品说明1. 之江JS-2000耐候性硅酮密封胶可在-25〜50°C环境条件下保持良好的粘稠 度，容易挤出使用；固化后在-50〜150C保持良好的弹性并且它不受阳光UV、 雨水、冰雪、大气污染、臭氧和高低温的影响，即使暴露在恶劣天气条件下，若干年后依然保持优异地耐候、防水密封性能之江JS2000与反射玻璃、夹层玻 璃、硅酮中空玻璃、丙烯酸、聚乙烯等都相容2•采用标准：之江JS-2000耐候性硅酮密封胶，使用温度范围广，耐候及防水性 能优异，经测试满足JC/T881-2001的各项性能指标3•储存方式：以原包装储存在干燥通风、27°C或更低的环境温度条件下，JS-2000 自生产之日起，保质期为12个月，请注意包装上的生产日期4•使用前的准备工作：按照要求安装衬垫材料或接口填补剂,垫杆隔离物和胶带 同接口相联的区域应采用遮蔽带，以确保密封胶密封线的整洁5.为确保在多孔性或非多孔性表面的最佳粘结性，在工程开工前都应做粘结性测 试6•注胶时应均匀施力，使胶充满被黏缝内然后修整：7•注意事项：不能作为结构密封胶使用；施工时应保持通风，因为密封胶需吸收 空气中的水份固化，同时会有挥发性气体产生8.切勿让小孩接触，若眼睛直接接触到未固化的胶黏剂应及时用大量的清水清洗 并向医生求助。
接口设计正确的接口设计可以减少密封胶上的应力、以获得最佳的密封胶位移能力、便于 密封胶施打、以及减少密封胶内聚破坏和减少由固化副产品引起的不良影响耐候性接口设计指示：1、 最小接口宽度位6毫米2、 最小接口深度位6毫米3、 对于较大的接口，接口的宽度应大于密封胶的深度见图）接口深度（mm）接口宽度（mm）681012152025616.2m12.3m9.8m8.2m6.5m4.9m3.9m8N/0N/O7.4m6.4m4.9m3.7m2.9m10N/0N/O5.9m4.9m3.9m2.9m2.4m12N/ON/ON/O4.1m3.3m2.4m2.0m4、避免三面粘接，在接口的地步使用衬垫杆或防黏胶带见图）B：接口深度衬塑杆A接口宽度A:B必需约为2:1硅酮個候 密封胶。
