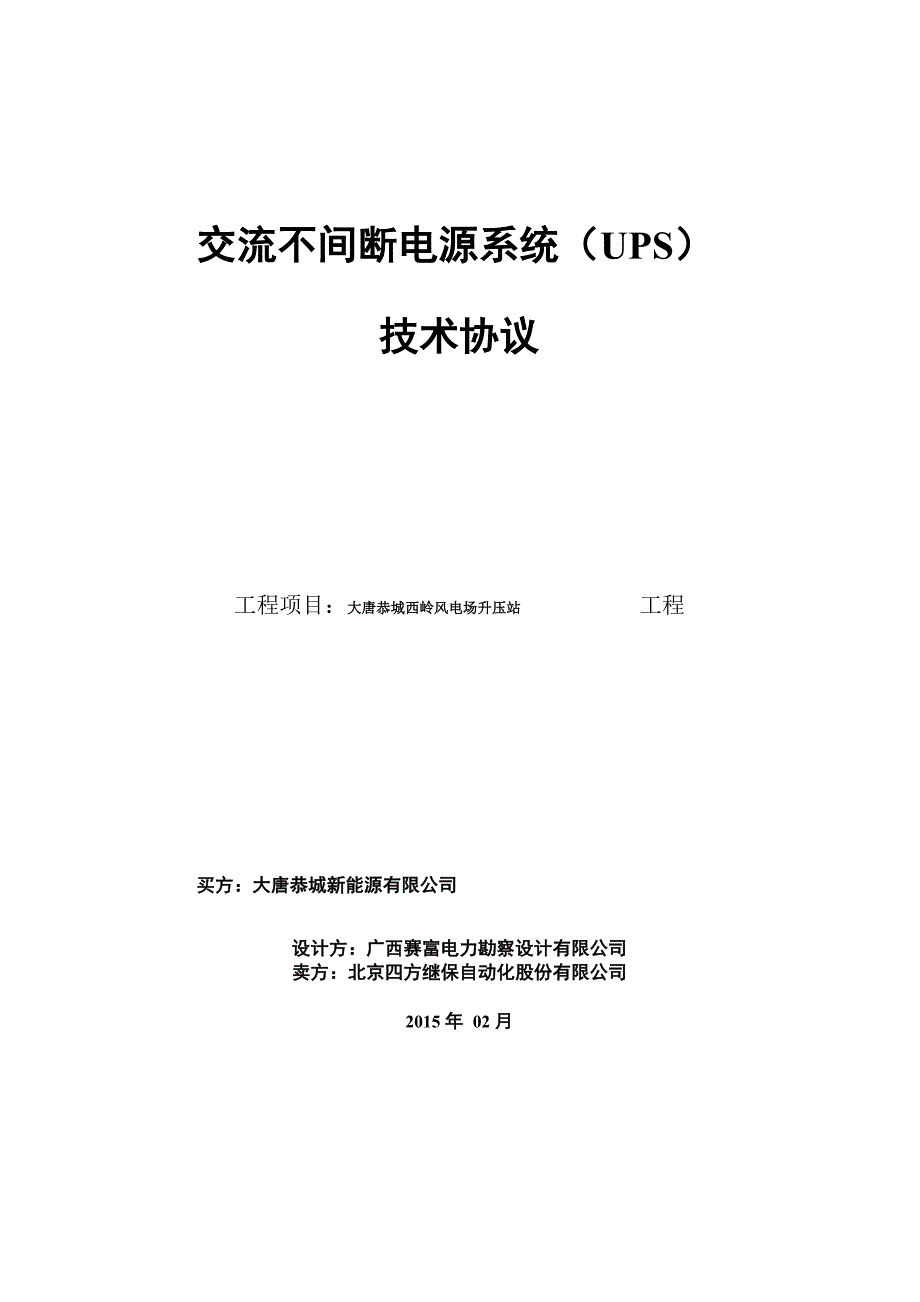

交流不间断电源系统（UPS）技术协议工程项目：大唐恭城西岭风电场升压站 工程买方：大唐恭城新能源有限公司设计方：广西赛富电力勘察设计有限公司卖方：北京四方继保自动化股份有限公司2015 年 02 月目次1、总 则 12、 应遵循的主要标准 13、 使用条件 34、技术要求 35 功能要求 96、试验 147、包装、运输、贮存和质量保证 158、双方工作安排 169、订货范围 171、总 则1.1本技术协议适用于变电站交流不停电电源系统（UPS）（下称“UPS系统”）的功 能设计、结构、性能、安装和试验等方面的技术要求1.2 卖方必须具有 3 年以上 UPS 系统的设计、制造经验, 并有质检部门的认可文件、 ISO-9001 质量认证书或相当的认证文件、国家电力部门鉴定证书和生产许可证, 提供的设 备必须提供在电力系统商业运行的良好记录1.3 本技术协议提出的是最低限度的技术要求 , 并未对一切技术细节作出规定 , 也 未充分引述有关标准和规范的条文, 卖方应提供符合本技术协议和工业标准的优质产品1.4 如果卖方没有以书面形式对本技术协议的条文提出异议 , 则意味着卖方提供的 设备（或系统）完全符合本技术协议的要求。
