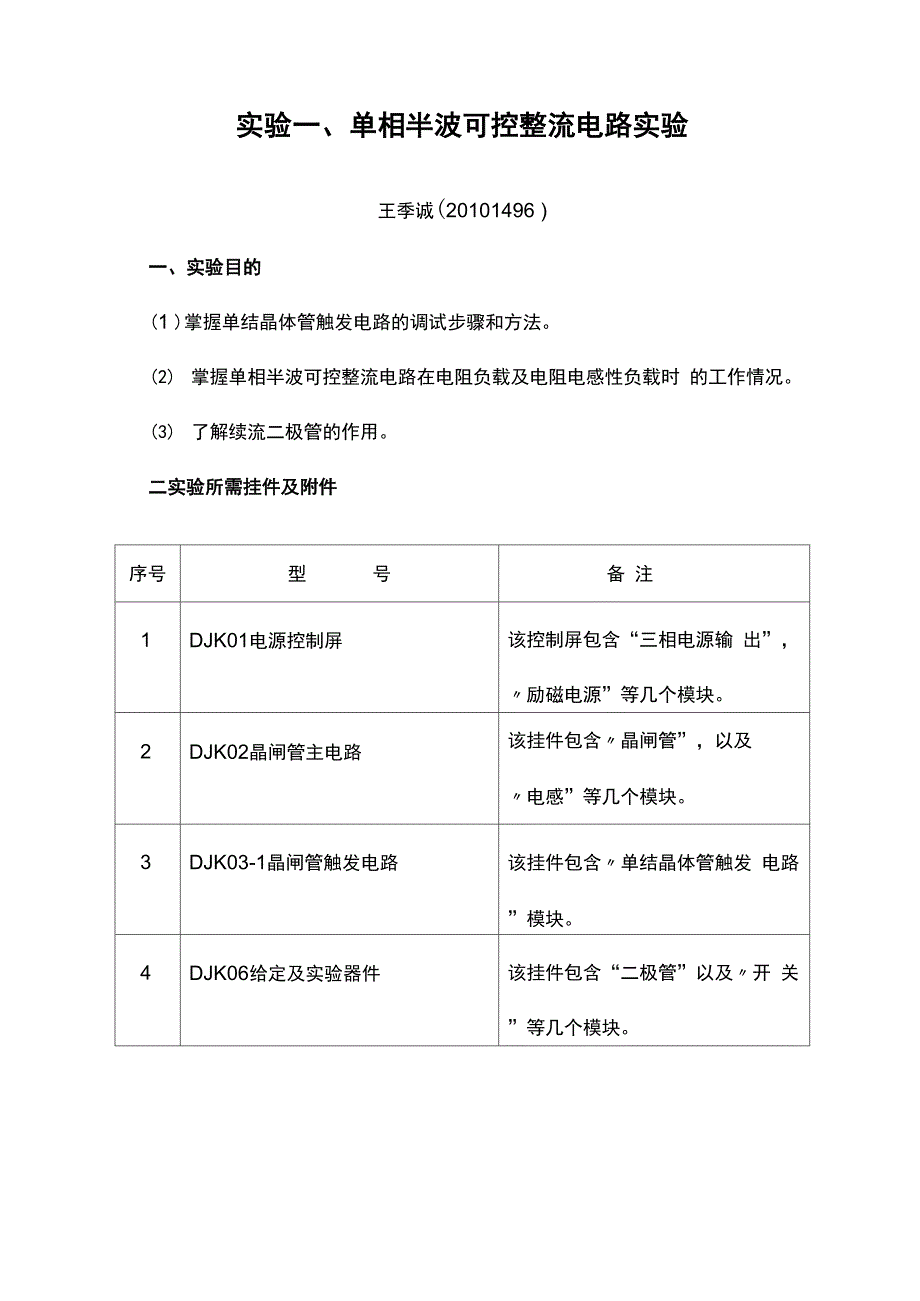

实验一、单相半波可控整流电路实验王季诚(20101496 )一、实验目的(1 )掌握单结晶体管触发电路的调试步骤和方法2) 掌握单相半波可控整流电路在电阻负载及电阻电感性负载时 的工作情况3) 了解续流二极管的作用二实验所需挂件及附件序号型 号备 注1DJK01电源控制屏该控制屏包含“三相电源输 出”，〃励磁电源”等几个模块2DJK02晶闸管主电路该挂件包含〃晶闸管”，以及〃电感”等几个模块3DJK03-1晶闸管触发电路该挂件包含〃单结晶体管触发 电路”模块4DJK06给定及实验器件该挂件包含“二极管”以及〃开 关”等几个模块5D42 三相可调电阻6双踪示波器自备7万用表自备三、实验线路及原理单结晶体管触发电路的工作原理及线路图已在 1-3节中作过介绍将DJK03-1挂件上的单结晶体管触发电路的输出端“ G”和“ K”接到 DJK02挂件面板上的反桥中的任意一个晶闸管的门极和阴极，并将相应 的触发脉冲的钮子开关关闭（防止误触发），图中的 R负载用D42三相可调电阻，将两个900 Q接成并联形式二极管VD1和开关S1均在 DJK06 挂件上，电感 Ld在DJK02 面板上，有 100mH、200mH、700mH三档可供选择，本实验中选用700mH。
直流电压表及直流电流表从 DJK02挂件上得到三相电源输出图3-6单相半波可控整流电路（1 ）单结晶体管触发电路的调试2） 单结晶体管触发电路各点电压波形的观察并记录3） 单相半波整流电路带电阻性负载时 Ud/U2= f（ a）特性的测定4） 单相半波整流电路带电阻电感性负载时续流二极管作用的观 察五、预习要求（1）阅读电力电子技术教材中有关单结晶体管的内容，弄清单结 晶体管触发电路的工作原理2）复习单相半波可控整流电路的有关内容，掌握单相半波可控 整流电路接电阻性负载和电阻电感性负载时的工作波形3）掌握单相半波可控整流电路接不同负载时 Ud、Id的计算方法1）单结晶体管触发电路的调试将DJK01电源控制屏的电源选择开关打到〃直流调速”侧，使输出 线电压为200V，用两根导线将200V交流电压接到DJK03-1的“外接220V ”端，按下〃启动”按钮，打开 DJK03-1电源开关，用双踪示波 器观察单结晶体管触发电路中整流输出的梯形波电压、锯齿波电压及单 结晶体管触发电路输出电压等波形调节移相电位器 RP1，观察锯齿波 的周期变化及输出脉冲波形的移相范围能否在 30~ 170范围内移动？(2) 单相半波可控整流电路接电阻性负载触发电路调试正常后，按图3-6电路图接线。
将电阻器调在最大阻 值位置，按下〃启动”按钮，用示波器观察负载电压 Ud、晶闸管VT两端电压UVT的波形，调节电位器RP1 ,观察a =30 150时Ud、UVT的波形，并测量直流输出电压 Ud和电源电压U2，记录 于下表中U2Ud (记录值)Ud/U2Ud (计算值)Ud=0.45U2(1+cos a)/2(3) 单相半波可控整流电路接电阻电感性负载将负载电阻R改成电阻电感性负载（由电阻器与平波电抗器 Ld串联 而成）暂不接续流二极管VD1 ,在不同阻抗角［阻抗角中=tg-i（3 L/R）, 保持电感量不变，改变R的电阻值,注意电流不要超过1A］情况下，观察 并记录a =30°、60°、90°、120时的直流输出电压值 七及UVT的波 形a30 °60 °U2Ud（记录值）Ud/U2Ud （计算值）90 °120 °150 °计算公式: Ud = 0.45U 2（l 十cos a）/2七、实验报告（1）画出a ° = 30 °、60 °、90 °、120 °、150时，电阻性负载和电 阻电感性负载的Ud、UVT波形a° = 30时：a°=90时：a° = 120 °时：(2) 分析实验中出现的现象，写出体会。
八、注意事项(1) 参照实验一的注意事项2) 在本实验中触发电路选用的是单结晶体管触发电路，同样也 可以用锯齿波同步移相触发电路来完成实验3) 在实验中，触发脉冲是从外部接入 DJKO2面板上晶闸管的门 极和阴极，此时，应将所用晶闸管对应的正桥触发脉冲或反桥触发脉冲 的开关拨向〃断”的位置，避免误触发4) 为避免晶闸管意外损坏，实验时要注意以下几点：① 在主电路未接通时，首先要调试触发电路，只有触发电路工作正 常后，才可以接通主电路② 在接通主电路前，必须先将控制电压 uct调到零，且将负载电阻 调到最大阻值处；接通主电路后，才可逐渐加大控制电压 uct，避免过 流③ 要选择合适的负载电阻和电感，避免过流在无法确定的情况 下，应尽可能选用大的电阻值5) 由于晶闸管持续工作时，需要有一定的维持电流，故要使晶 闸管主电路可靠工作，其通过的电流不能太小，否则可能会造成晶闸管 时断时续，工作不可靠在本实验装置中，要保证晶闸管正常工作，负 载电流必须大于50mA以上6) 在实验中要注意同步电压与触发相位的关系，例如在单结晶体管触发电路中，触发脉冲产生的位置是在同步电压的上半周， 而在锯 齿波触发电路中，触发脉冲产生的位置是在同步电压的下半周， 所以在 主电路接线时应充分考虑到这个问题，否则实验就无法顺利完成。
九、实验小结本次实验中，经过亲自的动手连接电路，并自己对波形图进行观察， 对单相半波整流电路的概念又有了新的理解本来只是在书本上看到了 理想的波形，但是在实验中，真正的波形还是和理想波形有很大的差别 的因此，这次实验还是让我觉得受益匪浅，对单项半波整流电路亦有 了新的认识。
