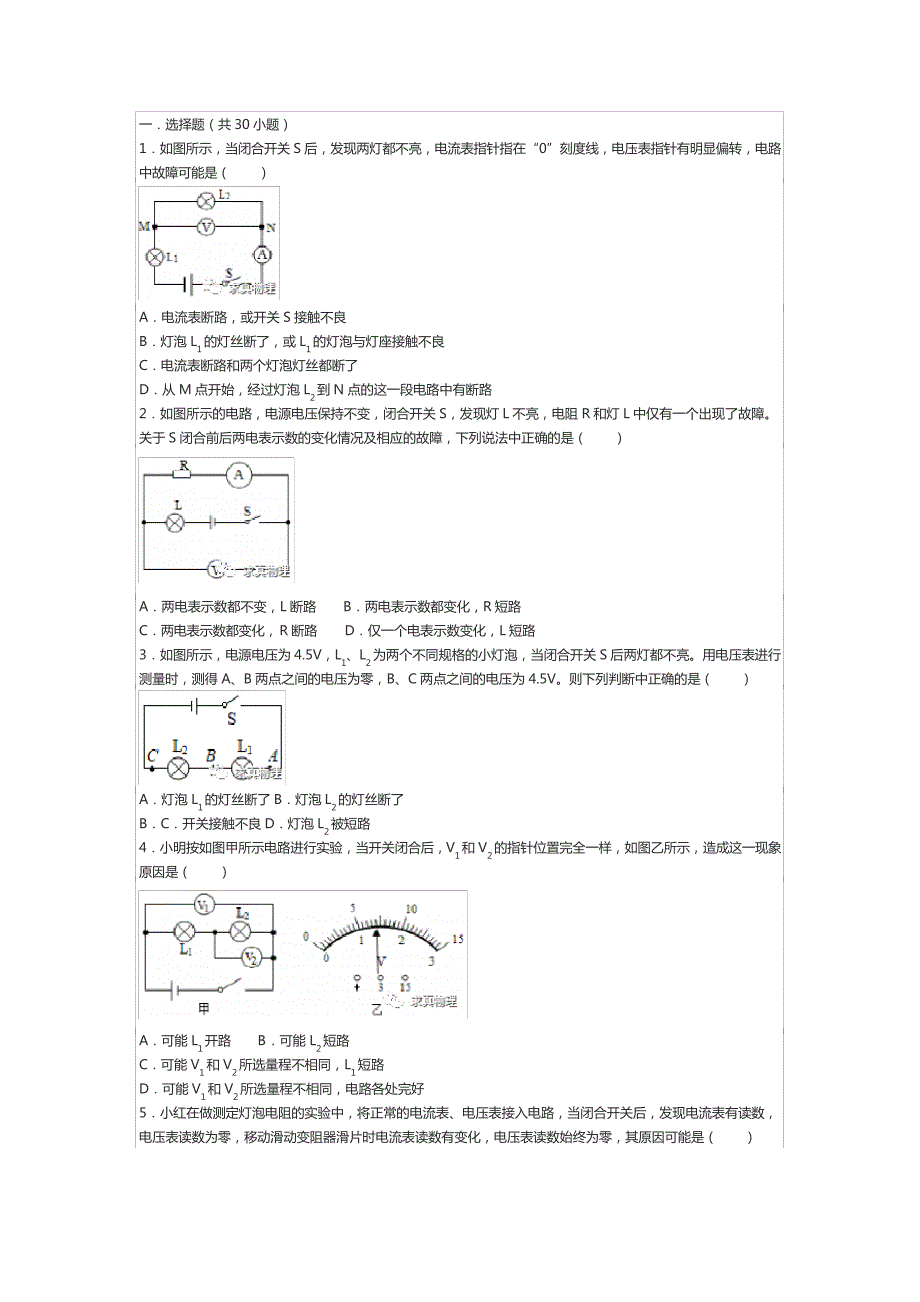

一．选择题（共 30 小题） 1．如图所示，当闭合开关 S 后，发现两灯都不亮，电流表指针指在“0”刻度线，电压表指针有明显偏转，电路中故障可能是（ ） A．电流表断路，或开关 S 接触不良 B．灯泡 L1的灯丝断了，或 L1的灯泡与灯座接触不良 C．电流表断路和两个灯泡灯丝都断了 D．从 M 点开始，经过灯泡 L2到 N 点的这一段电路中有断路 2．如图所示的电路，电源电压保持不变，闭合开关 S，发现灯 L 不亮，电阻 R 和灯 L 中仅有一个出现了故障关于 S 闭合前后两电表示数的变化情况及相应的故障，下列说法中正确的是（ ） A．两电表示数都不变，L 断路 B．两电表示数都变化，R 短路 C．两电表示数都变化，R 断路 D．仅一个电表示数变化，L 短路 3．如图所示，电源电压为 4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关 S 后两灯都不亮用电压表进行测量时，测得 A、B 两点之间的电压为零，B、C 两点之间的电压为 4.5V则下列判断中正确的是（ ） A．灯泡 L1的灯丝断了 B．灯泡 L2的灯丝断了 B．C．开关接触不良 D．灯泡 L2被短路 4．小明按如图甲所示电路进行实验，当开关闭合后，V1和 V2的指针位置完全一样，如图乙所示，造成这一现象原因是（ ） A．可能 L1开路 B．可能 L2短路 C．可能 V1和 V2所选量程不相同，L1短路 D．可能 V1和 V2所选量程不相同，电路各处完好 5．小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（ ） A．滑动变阻器接触不良 B．开关接触不良 C．小灯泡两端短路 D．灯泡的钨丝断了 6．如图所示，闭合开关，两灯都不亮。
为检查故障，某同学先用电压表与灯 L1并联，观察到电压表无示数，再将电压表与灯 L2并联，观察到电压表有示数，那么电路中出现的故障是（ ） A．灯 L1短路 B．灯 L1断路 C．灯 L2短路 D．灯 L2断路 7．小强同学在“探究串联电路的电流”的实验中，连接好了如图所示的实验电路，闭合开关 S 后，两灯都不亮为检测出电路故障，老师将一只电压表并联在灯 L1两端，发现电压表指针有明显的偏转，而电流表的指针几乎没动则小强连接的电路的故障原因可能是（ ） A．灯 L1短路 B．灯 L2短路 C．灯 L1开路 D．灯 L2开路 8．在如图所示的电路中，电源电压保持不变在灯泡 L1或 L2中有一个灯泡发生了短路故障当开关 S 闭合时，下列现象不可能出现的是（ ） A．电压表 V 无示数，灯泡 L1不发光 B．电压表 V 有示数，灯泡 L2不发光 C．电压表 V 和电流表 A 都有示数 D．电压表 V 和电流表 A 都没有示数 9．如图所示的电路中，R0是定值电阻，L 是小灯泡，R 是滑动变阻器，闭合开关 S1，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，现用一只电压表检测这一现象产生的原因，当电压表接 ab 两点时，电压表有示数但很小；接 ac 两点时，电压表示数较大，则产生上述现象的原因可能是（ ） A．L 短路 B．L 断路 C．R 断路 D．R0阻值很大 10．在图中所示的电路中，电源电压保持不变，闭合开关 S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大。
下列判断正确的是（ ） A．R 短路，电压表示数变小 B．R 断路，电流表示数变大 C．L 短路，电压表示数变大 D．L 断路，电压表示数变大 11．如图所示是小红测定小灯泡电阻的电路图，当闭合开关 S 时，发现灯 L 不亮，电流表、电压表均无示数若电路故障只出现在灯 L 和变阻器 R 中的一处，则下列判断正确的是（ ） A．灯 L 短路 B．灯 L 断路 C．变阻器 R 短路 D．变阻器 R 断路 12．如图所示电路中，闭合开关后，发现电流表有示数，电压表无示数，则故障原因可能是（ ） A．小灯泡短路 B．小灯泡断路 C．滑动变阻器短路 D．滑动变阻器断路 13．如图所示，当开关 S 闭合时，小灯泡 L 不亮，小明同学利用电压表进行电路故障 检测，测量结果如表所示假设导线连接良好，电路只有一处故障则电路中的故障是（ ） 测试点 a、b b、c c、d 电压表示数 有示数 有示数 无示数 A．开关 S 断路 B．小灯泡 L 断路 C．滑动变阻器 R 短路 D．滑动变阻器 R 断路 14．如图所示电路中，电源电压保持不变，闭合开关 S，灯泡 L 发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（ ） A．电阻 R 断路 B．电阻 R 短路 C．灯 L 断路 D．灯 L 短路 15．如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是（ ） A．甲灯泡短路 B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路 16．如图所示，灯 L1、L2完全相同，闭合开关 S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（ ） A．灯 L1开路 B．灯 L1短路 C．灯 L2开路 D．灯 L2短路 17．如图所示的电路中，两个小灯泡的规格相同。
闭合开关后，只有一个小灯泡发光，电压表指针偏转明显则故障原因可能是（ ） A．L1短路 B．L1断路 C．L2短路 D．L2断路 18．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ） A．电流表开路，并且 L1、L2灯丝断了 B．L1灯丝断了 C．灯泡 L2开路 D．灯泡 L1短路 19．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数一段时间之后，一个电表示数变小，另一个不变，则故障可能是（ ） A．L1开路 B．L1短路 C．L2开路 D．L2短路 20．如图所示电路，电源电压保持不变，闭合开关 S，电流表和电压表都有示数如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（ ） A．电阻 R1短路 B．电阻 R1断路 C．电阻 R2短路 D．电阻 R2断路 21．如图所示电路中，电源电压为 3V，灯泡 L1、L2规格相同闭合开关 S，两灯均不亮保持 S 闭合，用电压表测得 a、b 间电压为 0V，c、d 间电压为 3V，下列判断正确的是（ ） A．b、c 间导线断路 B．灯泡 L1断路 C．灯泡 L2断路 D．灯泡 L1、L2均断路 22．在如图所示的电路中，电源电压保持不变，闭合电键 S，电路正常工作。
一段时间后，两灯中有一灯熄灭，三个电表中只有一个电表的示数不变，则下列判断中正确的是（ ） A．电流表 A1的示数不变、灯 L1开路 B．电压表 V 的示数不变、灯 L2开路 C．电流表 A1的示数不变、灯 L2短路 D．电流表 A1的示数不变、灯 L2开路 23．如图是某同学做实验时的电路图闭合开关 S 后，发现灯泡 L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（ ） A．电源正极与 a 之间断路 B．a、L1、b 之间断路 C．b、L2、c 之间断路 D．c 与电源负极之间断路 24．如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数若电路只有一处故障，则故障可能是（ ） A．L 断路 B．R 断路 C．R 短路 D．电流表断路 参考答案 一．选择题（共 30 小题） 1．如图所示，当闭合开关 S 后，发现两灯都不亮，电流表指针指在“0”刻度线，电压表指针有明显偏转，电路中故障可能是（ ） A．电流表断路，或开关 S 接触不良 B．灯泡 L1的灯丝断了，或 L1的灯泡与灯座接触不良 C．电流表断路和两个灯泡灯丝都断了 D．从 M 点开始，经过灯泡 L2到 N 点的这一段电路中有断路 【解答】解：由图可知，该电路为串联电路，电压表测量灯泡 L2两端的电压，电流表测量电路中的电流； ABC、若电流表坏了，断路时两表均没有示数，短路时电流表没有示数，两灯均亮；灯 L1断路，两表均无示数，故 ABC 错误； D、若从 M 点开始，经过灯泡 L2到 N 点的这一段电路中有断路，电压表串联接入，由于电压表电阻较大，电路中电流较小，电流表几乎为零，灯 L1不亮，故 D 正确。
故选：D 2．如图所示的电路，电源电压保持不变，闭合开关 S，发现灯 L 不亮，电阻 R 和灯 L 中仅有一个出现了故障关于 S 闭合前后两电表示数的变化情况及相应的故障，下列说法中正确的是（ ） A．两电表示数都不变，L 断路 B．两电表示数都变化，R 短路 C．两电表示数都变化，R 断路 D．仅一个电表示数变化，L 短路 【解答】解：开关断开时，电压表、电流表示数均为零； A、灯 L 断路时，闭合开关，两电表示数都为零，都不变，故 A 符合题意； B、电阻 R 短路时，开关闭合后，灯泡发光，电流表有示数；电压表相当于与导线并联示数为零，故 B 不符合题意； C、电阻 R 断路时，开关闭合后，电流表和灯泡断路，灯泡不亮，电流表无示数；电压表测量电源电压示数不为零，故 C 不符合题意； D 灯泡 L 短路时，开关闭合后，电路为通路，灯泡不发光，电流表、电压表都有示数，故 D 不符合题意 故选：A 3．如图所示，电源电压为 4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关 S 后两灯都不亮用电压表进行测量时，测得 A、B 两点之间的电压为零，B、C 两点之间的电压为 4.5V。
则下列判断中正确的是（ ） A．灯泡 L1的灯丝断了 B．灯泡 L2的灯丝断了 C．开关接触不良 D．灯泡 L2被短路 【解答】解： 已知两灯串联，闭合开关后，两灯都不亮，所以不可能是一灯短路，只能是断路；将电压表并联在 L1两端时（AB两点），电压表示数为 0，说明 A、B 两点与电源间存在断路；将电压表并联到 BC 两点时，电压表有示数，且等于电源电压，说明电压表与电源正负极之间是接通的，所以故障是与电压表并联的灯泡 L2的灯丝断了；故 B正确 故选：B 4．小明按如图甲所示电路进行实验，当开关闭合后，V1和 V2的指针位置完全一样，如图乙所示，造成这一现象原因是（ ） A．可能 L1开路 B．可能 L2短路 C．可能 V1和 V2所选量程不相同，L1短路 D．可能 V1和 V2所选量程不相同，电路各处完好 【解答】解：A、若 Ll开路，V2没示数，V1测的是电源电压，有示数，不符合题意； B、若 L2短路，V2没示数，V1测的仍是电源电压，有示数，不符合题意； C、若 Ll短路，V1和 V2都测量 L2两端电压，所用量程不同时，指针位置不可能完全一样，与题意不符； D、电路完好时，V1测的是电源电压，V2测的是 L2两端电压，两表指针一样，说明 V1选的是大量程，V2用的是小量程，故 D 是正确的。
故选：D 5．小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（ ） A．滑动变阻器接触不良 B．开关接触不良 C．小灯泡两端短路 D．灯泡的钨丝断了 【解答】解：移动滑片，电流表示数变化，电压表示数始终为零，而电压表测导线电压时，电压表示数为 0；因此灯泡被短路 故选：C 6．如图所示，闭合开关，两灯都不亮为检查故障，某同学先用电压表与灯 L1并联，观察到电压表无示数，再将电压表与灯 L2并联，观察到电压表有示数，那么电路中出现的故障是（ ） A．灯 L1短路 B．灯 L1断路 C．灯 L2短路 D．灯 L2断路 【解答】解：根据题意可知，电压表并联在灯 L1两端时，电压表无示数，说明灯泡 L1之外的电路有断路，导致电压表不能与电源两极相连； 将电压表并联在灯 L2两端时，电压表有示数，说明电压表的正负接线柱与电源两极相连，因此灯 L2断路 故选：D 7．小强同学在“探究串联电路的电流”的实验中，连接好了如图所示的实验电路，闭合开关 S 后，两灯都不亮。
为检测出电路故障，老师将一只电压表并联在灯 L1两端，发现电压表指针有明显的偏转，而电流表的指针几乎没动则小强连接的电路的故障原因可能是（ ） A．灯 L1短路 B．灯 L2短路 C．灯 L1开路 D．灯 L2开路 【解答】解：电压表并联在灯 L1两端，电流表指针几乎不偏转，说明电路中无电流，故电路某处发生开路；电压表指针有明显偏转，即此时电压表测得是电源电压，说明与电压表两端连接的电路是通路，据此能判断出此时是由于灯 L1开路造成的 故选：C 8．在如图所示的电路中，电源电压保持不变在灯泡 L1或 L2中有一个灯泡发生了短路故障当开关 S 闭合时，下列现象不可能出现的是（ ） A．电压表 V 无示数，灯泡 L1不发光 B．电压表 V 有示数，灯泡 L2不发光 C．电压表 V 和电流表 A 都有示数 D．电压表 V 和电流表 A 都没有示数 【解答】解： ①假设 L1短路，则闭合开关后，电压表示数为零（无示数），电流表有较大的示数，灯泡 L2发光，灯泡 L1不发光； ②假设 L2短路，则闭合开关后，电压表示数等于电源电压，电流表有较大的示数，灯泡 L1发光，灯泡 L2不发光； 综合上述分析可知， ABC 均有可能，D 选项是不可能的。
故选：D 9．如图所示的电路中，R0是定值电阻，L 是小灯泡，R 是滑动变阻器，闭合开关 S1，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，现用一只电压表检测这一现象产生的原因，当电压表接 ab 两点时，电压表有示数但很小；接 ac 两点时，电压表示数较大，则产生上述现象的原因可能是（ ） A．L 短路 B．L 断路 C．R 断路 D．R0阻值很大 【解答】解：根据题意可知，闭合开关 S1，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，说明电路出现断路或电路中电流太小，灯泡的实际功率太小； 当电压表接 ab 两点时，电压表有示数但很小；接 ac 两点时，电压表示数较大，说明电路没有断路，则故障为灯泡的实际功率太小，即灯泡分得的电压太小； 因为串联电路起分压作用，而 R0两端电压较大，说明 R0阻值很大 故选：D 10．在图中所示的电路中，电源电压保持不变，闭合开关 S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大下列判断正确的是（ ） A．R 短路，电压表示数变小 B．R 断路，电流表示数变大 C．L 短路，电压表示数变大 D．L 断路，电压表示数变大 【解答】解：A、若 R 短路，为灯泡的基本电路，电压表测量电源电压，即电压表示数变大，故 A 选项错误； B、若 R 断路，则电路中的电流为零，电压表只与电源的正极相连，故两表示数均为零，即指针不偏转，故 B 选项错误； C、若 L 短路，为电阻的基本电路，电压表被短路，因此电压表示数为 0，电流表示数变大，故 C 选项错误； D、若 L 断路，则电路中的电流为零，电压表与 R 串联，因为电压表正负接线柱与电源正负极相连，因此电压表示数等于电源电压，故其示数增大，故 D 选项正确。
故选：D 11．如图所示是小红测定小灯泡电阻的电路图，当闭合开关 S 时，发现灯 L 不亮，电流表、电压表均无示数若电路故障只出现在灯 L 和变阻器 R 中的一处，则下列判断正确的是（ ） A．灯 L 短路 B．灯 L 断路 C．变阻器 R 短路 D．变阻器 R 断路 【解答】解：A、灯泡 L 短路，灯不亮，电压表示数为 0，电流表有示数，不符合题意，故 A 错； B、灯泡 L 发生断路，灯不亮，电压表的正负接线柱与电源正负极之间连接是连通的，电压表有示数；电压表的电阻无限大，使得电路中的电流为 0，电流表的示数为 0，不符合题意，故 B 错； C、变阻器短路，灯亮，电压表和电流表都有示数，不符合题意，故 C 错； D、变阻器断路，灯不亮，电流表和电压表都无示数，符合题意，故 D 正确 故选：D 12．如图所示电路中，闭合开关后，发现电流表有示数，电压表无示数，则故障原因可能是（ ） A．小灯泡短路 B．小灯泡断路 C．滑动变阻器短路 D．滑动变阻器断路 【解答】解： 由图可知，闭合开关后灯泡与变阻器串联，电压表测量灯泡两端电压： A、若小灯泡短路，电压表被短路无示数，电流表有示数，故 A 符合题意； B、若小灯泡断路，电压表串联在电路中，电流表无示数，故 B 不符合题意； C、若滑动变阻器短路，电流表与电压表都有示数，故 C 不符合题意； D、若滑动变阻器断路，电流表与电压表都无示数，故 D 不符合题意。
故选：A 13．如图所示，当开关 S 闭合时，小灯泡 L 不亮，小明同学利用电压表进行电路故障 检测，测量结果如表所示假设导线连接良好，电路只有一处故障则电路中的故障是（ ） 测试点 a、b b、c c、d 电压表示数 有示数 有示数 无示数 A．开关 S 断路 B．小灯泡 L 断路 C．滑动变阻器 R 短路 D．滑动变阻器 R 断路 【解答】解：当开关 S 闭合时，小灯泡 L 不亮，说明电路可能出现了断路现象或灯泡短路；ab 间电压表有示数，说明电源正常； bc 间电压表有示数，说明灯泡不可能短路，也说明除灯泡外的电路都是接通的，所以故障是灯泡断路 故选：B 14．如图所示电路中，电源电压保持不变，闭合开关 S，灯泡 L 发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（ ） A．电阻 R 断路 B．电阻 R 短路 C．灯 L 断路 D．灯 L 短路 【解答】解： A．如果电阻 R 断路，灯泡不发光，电流表示数减小为零，电压表测量电源电压示数增大，故 A 不符合题意； B．如果电阻 R 短路，灯泡发光，电路电阻减小电流增大，电流表示数增大；电压表相当于与导线并联示数减小为零，故 B 符合题意； C．如果灯泡断路不发光，整个电路断路，两表示数都减小为零，故 C 不符合题意； D．如果灯泡短路不发光，电路电阻减小电流增大，电流表示数增大；电压表测量电源电压示数增大，故 D 不符合题意。
故选：B 15．如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是（ ） A．甲灯泡短路 B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路 【解答】解：由图可知，该电路为并联电路，电流表测量乙的电流，电压表测量电源电压； 甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，这说明电路不是短路，而是一个支路断开；电流表有示数，说明乙正常，故故障是甲断路 故选：C 16．如图所示，灯 L1、L2完全相同，闭合开关 S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（ ） A．灯 L1开路 B．灯 L1短路 C．灯 L2开路 D．灯 L2短路 【解答】解：A、若 L1开路，只有 L2发光，电流表、电压表都有示数，故 A 不符合题意； B、若灯 L1短路，L2也同时被短路，两灯都不发光，两电表也都无示数，故 B 不符合题意； C、若 L2开路，灯 L1发光，电流表无示数，电压表有示数，故 C 符合题意； D、若 L2短路，灯 L1也同时被短路，两灯都不发光，两电表也都无示数，故 D 不符合题意。
故选：C 17．如图所示的电路中，两个小灯泡的规格相同闭合开关后，只有一个小灯泡发光，电压表指针偏转明显则故障原因可能是（ ） A．L1短路 B．L1断路 C．L2短路 D．L2断路 【解答】解：由电路图可知，两灯泡串联，电压表测灯 L2两端电压；当开关闭合时，其中一个灯亮，说明电路是通路，则另一个灯泡不亮的原因可能是灯泡短路而电压表有示数，说明 L2没有短路，则故障原因可能是 L1短路，故 A 正确，BCD 错误 故选：A 18．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ） A．电流表开路，并且 L1、L2灯丝断了 B．L1灯丝断了 C．灯泡 L2开路 D．灯泡 L1短路 【解答】解： A、如果电流表开路，两只灯泡 L1、L2灯丝断了不能发光，电压表、电流表无示数不符合题意； B、如果灯泡 L1灯丝断了，两只灯泡都不发光，电流表无示数，电压表测量电源电压指针偏转符合题意； C、如果灯泡 L2开路，两只灯泡都不发光，电压表、电流表都无示数不符合题意； D、如果灯泡 L1短路不能发光，L2能够发光。
不符合题意 故选：B 19．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数一段时间之后，一个电表示数变小，另一个不变，则故障可能是（ ） A．L1开路 B．L1短路 C．L2开路 D．L2短路 【解答】解：由图可知，该电路为并联电路，电压表 V 测量的是电源电压，电流表 A 测量的是 L1的电流； A、L1开路，则该支路中的电流为 0，即电流表示数为 0，由于电源电压不变，则电压表示数不变，故 A 正确； BD、L1短路或 L2短路，则电源短路，电源会被烧坏，都无示数，故 BD 错误； C、L2开路，电压表示数不变，根据并联电路的特点可知，电流表示数不变，故 C 错误 故选：A 20．如图所示电路，电源电压保持不变，闭合开关 S，电流表和电压表都有示数如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（ ） A．电阻 R1短路 B．电阻 R1断路 C．电阻 R2短路 D．电阻 R2断路 【解答】解： 由图可知，电阻 R1、R2串联，电压表测量 R1两端的电压，电流表测量电路中的电流； A、若电阻 R1短路，则电阻 R1两端的电压为零，即电压表示数变为零，由于电路中电阻变小，电流变大，即电流表示数变大，故 A 不符合题意； B、若电阻 R1断路，电流表示数变为零，电压表与 R2串联接入电路，此时电压表测电源电压，电压表示数将变大，故 B 不符合题意； C、若电阻 R2短路，电路为 R1的简单电路，电路中电阻变小，电流变大，即电流表示数变大，此时电压表测电源电压（电压表示数变大），所以两表的示数都变大，故 C 符合题意； D、若电阻 R2断路，电阻 R1、电压表、电流表都没有接入电路，则两表示数均为零，故 D 不符合题意。
故选：C 21．如图所示电路中，电源电压为 3V，灯泡 L1、L2规格相同闭合开关 S，两灯均不亮保持 S 闭合，用电压表测得 a、b 间电压为 0V，c、d 间电压为 3V，下列判断正确的是（ ） A．b、c 间导线断路 B．灯泡 L1断路 C．灯泡 L2断路 D．灯泡 L1、L2均断路 【解答】解：灯泡不亮，可能是灯泡短路或电路存在断路造成的；用电压表测量电路 ab 间电压为 0，则可能是灯 L1发生短路，或 ab 之外电路存在断路；用电压表测 c、d 间电压为 3V，等于电源电压，说明 c、d 之外电路不存在断路，断路位置在 c、d 间，即 L2断路；综合分析可知，电路故障可能是：L1短路且 L2断路或只有 L2断路 故选：C 22．在如图所示的电路中，电源电压保持不变，闭合电键 S，电路正常工作一段时间后，两灯中有一灯熄灭，三个电表中只有一个电表的示数不变，则下列判断中正确的是（ ） A．电流表 A1的示数不变、灯 L1开路 B．电压表 V 的示数不变、灯 L2开路 C．电流表 A1的示数不变、灯 L2短路 D．电流表 A1的示数不变、灯 L2开路 【解答】解： 由电路图可知，电路正常工作时，L1、L2并联，电流表 A2测 L2支路的电流，A1测干路电流，电压表测电源电压； 两灯中有一灯熄灭，若电路故障为短路，则会造成电源短路而烧坏电源，干路上的 A1表会被烧坏，其他两电表的示数为 0，因此故障不是短路，只能为断路，C 被排除； 由电路图可知，不论两只灯泡中的那一盏断路，电压表始终测电源的电压，故电压表的示数不变； 原来电流表 A1测两支路的总电流，其中一个灯断路后，A1只测其中一个支路电流，根据并联电路电流的规律可知，A1示数会变小，故 AD 错误； 若灯泡 L2断路，则 A2的示数为 0，由上面分析可知 A1示数减小，只有电压表示数不变，符合题意，故 B 正确； 故选：B。
23．如图是某同学做实验时的电路图闭合开关 S 后，发现灯泡 L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（ ） A．电源正极与 a 之间断路 B．a、L1、b 之间断路 C．b、L2、c 之间断路 D．c 与电源负极之间断路 【解答】解：A、如果电源正极与 a 之间断路，则电压表无示数，不符合题意，故 A 错； B、如果 a、L1、b 之间断路，则电压表无示数，不符合题意，故 B 错； C、如果 b、L2、c 之间断路，则电流表无示数，电压表通过灯 L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压，符合题意，故 C 正确； D、如果 c 与电源负极之间断路，则电压表无示数，不符合题意，故 D 错 故选：C 24．如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数若电路只有一处故障，则故障可能是（ ） A．L 断路 B．R 断路 C．R 短路 D．电流表断路 【解答】解：根据电路图可知，R 与 L 串联，电压表测量 R 两端电压，电流表测量电路中的电流； 当闭合开关后，灯泡不亮，并且电流表无示数，说明电路发生了断路，而电压表有示数，说明电压表能与电源相通，故 R 断路。
