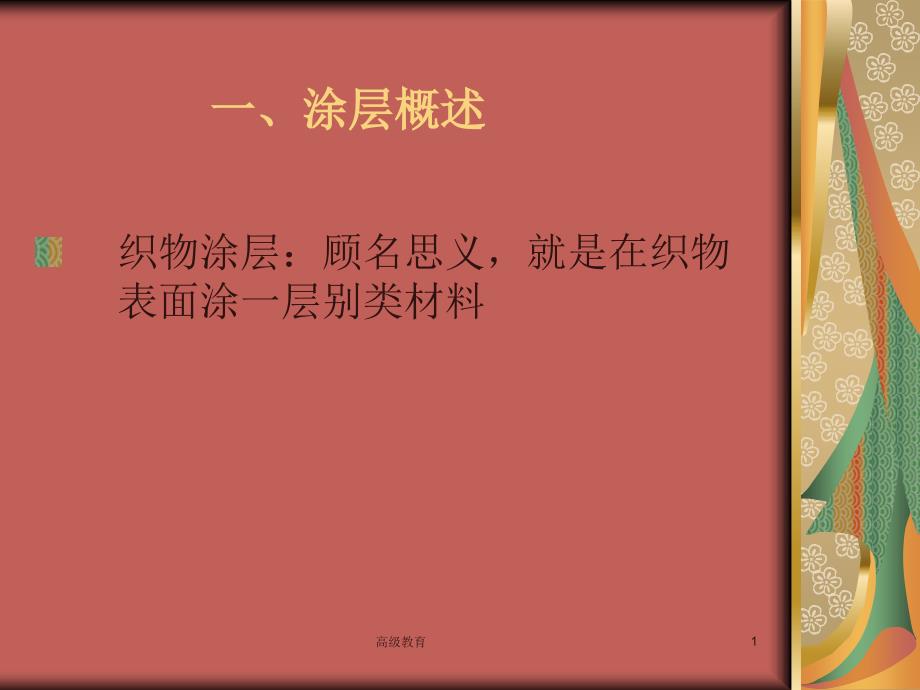

一、涂层概述一、涂层概述织物涂层：顾名思义，就是在织物表面涂一层别类材料1高级教育 （一）、涂层工艺分类1、直接涂层（刮涂）直接涂层（刮涂） 不依靠媒介，直接把涂层剂用刮涂或辊涂方式涂在基 材上，达到防绒、手感、风格、防风、固纱、水压、阻 燃、透气透湿等要求2、转移涂层（离型纸转移）转移涂层（离型纸转移） 先将涂层材料用圆刀涂层离型纸上，厚度一般较厚，经过 烘箱烘成七到八成干，然后与基布复合热压，剥离离型纸 就可以成品此类产品做PU皮革比较多3、凝固涂层（湿法涂层）凝固涂层（湿法涂层） 主要是PU皮膜和透湿湿法涂层，使用的溶剂是DMF，将 涂层剂涂在基布上，然后经过凝固槽和水洗槽，经过烘箱 烘干成卷。
4、层压层压 层压是通过辊涂或刮涂将涂层剂涂在基布上，然后和另一 布种经过热压贴合，可以是单面也可以是双面如TPU 贴膜2高级教育 （二）、涂层产品分类1、服装（如风衣、夹克、羽绒服、雨 衣、运动服、婴儿装、休闲服等）2、箱包（旅行包、书包、手提包、 登山包等）3、帐篷（如救灾帐篷、户外旅游）4、家纺布5、装饰布（窗帘、沙发布、座椅 布、墙布） 6、工业用布 等等 3高级教育 （三）、涂层相关测试标准纺织和服装行业在国际上的标准（1）、中国标准——GB；FA等（2）、美国试验协会标准——ASTM 材料作面（3）、美国染化工业协会标准——AATCC（4）、国际标准——ISO（5）、欧盟标准——EN（6）、英国标准——BS（7）、日本标准——JIS（8）、德国标准——DIN（9）、法国标准——NF（10）、国际羊毛标准——IWS（11）、俄罗斯标准——TOCT（12）、国际生态纺织标准——OEKO—TEX4高级教育 2、涂层常规测试项目及相关标准（1）、泼水度：AATCC22，ISO4920，GB/T4745（2）、防油性：AATCC-118，ISO 14419（3）、耐水压：ISO811，，AATCC127，，JIS L 1092， GB/T4744，EN 20811（4）、雨淋测试：AATCC-35（5）、透湿度：ASTM E96-A、B（正杯）、BW（倒杯）， JIS-L1099（6）、透气率：ISO9237，GBT5453（7）、水洗尺寸稳定性：ISO5077/6330，BS4923/5807（8）、接缝滑移：BS3320，ASTM D434（9）、撕裂强度：ASTMD1424，ISO 13937-1 ，JIS L1096 ，ISO9290，GB-T3917（10）、阻燃性能：ASTM D1230，BS 5722，BS 5438， BS 5651，CPAI-84，CFR1615，ASTM D1230-61，ISO6941，（11）、甲醛含量：MITI JIS 1041 ，JIS112， AATCC112—825高级教育 （四）常用的检测设备抗渗水性测试仪6高级教育 沾水仪7高级教育 阻燃测试仪8高级教育 台湾高铁水压测试仪9高级教育 PU/PVC热封条机（雨衣、登山服、滑雪服、运动服等10高级教育 透气透湿面料透湿度测试仪11高级教育 撕裂强度撕破强度测试仪12高级教育 水洗缩率测试机13高级教育 （五）、直接涂层加工方式1、普通PA 客户无水压要求，但要求手感、固纱效果。
2、PA防绒 顾名思义用于羽绒服，水压最好达到600MM以 上3、PU白胶 打底涂白，打底水压要达到450MM以上才不会 渗白4、透明胶5、透气透湿加工 （1）、涂层方式：干法涂层（吸湿型）、湿法 涂层（多孔型）、贴膜 （2）、涂层类别：透湿透明、透湿涂白6、涂银（雨伞布、窗帘布、服装等）7、色胶（涂层胶中加入色料）14高级教育 8、亮PU（涂层面作正面，胶面牢度 要求高，无涂条、胶粒，不发粘） 9、珠光涂层（涂层面作正面，体现 亮 面、炫彩的感觉） 10、高耐水压涂层 户外用品（如雨衣、运动装、帐 篷等等） 11、抗撕裂涂层 增加面料经纬纱的撕裂强度，如 15D面料 12、耐黄变涂层（如帐篷布料涂白、涂银） 13、 15高级教育 （六）、常用功能性整理1、抗菌整理、抗菌整理：使织物具有抑制菌类生长的功能 纺织品织物多孔性材料，易吸附菌类，加上人体排出的汗液、脱落的皮肤和皮脂等为菌类繁殖提供丰富营养。
目前较常用的是有机硅有机硅—季铵盐法季铵盐法， 整理分为浸渍浸渍法和浸轧法法和浸轧法两种配制工作液时，要边加边搅，否则产生凝聚，在低于120ºC下烘干，此时有机硅—季铵盐已在织物表面与纤维素产生缩聚结合，不再需要高温处理 有机硅—季铵盐整理后的织物适用于睡衣、被褥、内衣、内裤、运动服、工作服、袜子及毛巾等 其它还有二苯醚类抗菌整理、有机氮抗菌整理、BCA/747法抗菌整理、碱性绿—铜盐抗菌整理、铜锆盐类抗菌整理、苯酚类抗菌整理 等等16高级教育 2、抗静电整理、抗静电整理 织物抗静电整理只是后期加工方法，效果和持久性不如纺织、织造时用导电纤维、纱线混纺或交织更有效天然纤维大都含水量高，因此织物上静电少 抗静电整理的主要方法就是在疏水性纤维表面形成导电层，得到这种导电层最简单和实用的方法就是使纤维表面亲水化 抗静电整理剂各类（1）、抗静电剂P（Victawet P）它为膦酸酯和二乙醇 胺缩合物 抗静电效果好，但不耐水（2）、抗静电剂PK：为烷基磷酸酯钾盐（3）、抗静电剂TM，Temas TM：属季铵盐型阳离子表面活性 剂 它对涤纶、腈纶、锦纶等合成纤维有优良的抗静电效果（4）、抗静电剂SN，Catanic SN:属阳离子型表面活性剂17高级教育 3、防紫外线整理、防紫外线整理 人们滥用氯氟烃（制冷剂和气雾剂）和甲基溴化物（农药杀虫剂），地球上空的臭氧层臭氧层被破坏，到达地面的紫外线短波部分增加 紫外线会增加皮肤癌和白内障皮肤癌和白内障的发病率 澳大利亚是目前世界上皮肤癌高发区，白种人受紫外线的威胁更大。
澳大利亚太阳安全公司认为,每年全球需要防紫外线衬衫应有1000万件,就澳大利亚市场就需要200万件,纯棉衬衫\纯棉T恤和纯棉女性紧身上衣更需要进行紫外线整理 紫外线按波长可分为三段，400～320nm为紫外线A（UV—A），320nm~290nm为紫外线B段（UV—B），及290~200nm为紫外线C段（UV—C）此外还有200~10nm的远紫外线，其中UV—C被臭氧层吸收难以到达地面，UV—B能量大，能导致真皮血管，扩张红肿，出现水泡，产生晒伤UV—A会引起肌肤变黑，造成皮肤干皱 服装的紫外线透过率与衣服的厚度、面料的纤维组成和组织规格、色泽与花纹等有着很大关系例如浅色女式紧身内衣的光透过率为75%，而蓝色牛仔服仅为0.06%,白色衬衣透过率为14%,在所有的色泽中红色是最佳的防护服装18高级教育 （1）、防紫外线整理主要有两种:浸轧法和涂层法浸轧法和涂层法 由于防紫外线剂大部分均不溶于水防紫外线剂大部分均不溶于水,所以采用溶剂或分散相溶液的浸轧法.对纤维素没有反应的防紫外线剂则需要在工作浴中添加粘合剂粘合剂。
但不要选择常用的含羟甲基型粘合剂，它能使织物含游离甲醛，不符合环保要求， 防紫外线涂层整理在涂层胶中加入防紫外线功能的微粒，粒径应在5nm为佳，最大不应超过20nm （2）、防紫外线剂主要有两大类：紫外线反射剂和紫外线紫外线反射剂和紫外线吸收剂吸收剂 紫外线反射剂主要是金属氧化物，例如氧化锌氧化锌、氧化铁、氧化亚铅和二氧化钛二氧化钛氧化锌能反射波长为240~380nm的紫外线，所以采用它屏蔽紫外线很好，而且价格较廉又无毒二氧化钛能反射的波长范围较窄，只能反射波长为340~360nm的紫外线，因此实用价值不大另外陶瓷物质也有良好的屏蔽作用，而且还有抗菌效果 紫外线吸收剂能够将光能转化紫外线吸收剂能够将光能转化，即将高能量的紫外线转换成低能量的热量或波长较短，对人体无害的电磁波目前常用的品种主要是二苯甲酮类和苯并三唑类二苯甲酮类和苯并三唑类前者对270nm以下的紫外线吸收较少，有时容易泛黄，且售价较高19高级教育 4、阻燃整理、阻燃整理 （1）、N—羟甲基二甲基膦酸丙酰胺（NMPPA）是瑞士汽巴—嘉基公司首先推出的一种阻燃剂，商品名称为Pyrovatex CP-conc。
同类商品如日本公司的Nikkafirenone CG—7000conc，明成公司的Phoscon82，国内有上海农药厂生产的CFR—201和常州化工所生产的FRC—2等 NMPPA（80%） 150~200KG 多羟甲基三聚氰胺简称（MMM） 30~40KG 柔软剂 15~30KG 渗透剂 1KG 催化剂H3PO4（85%） 10~15L 或NH4CL 2.5KG 加水成 500L 织物经多次洗涤后不降低阻燃性能，但有游离甲醛存在，而且产生很高的增重率，使织物十分粗糙厚重20高级教育 5、防蚊虫整理、防蚊虫整理 织物上使用的防虫剂标准是无色无嗅、效果显著和对人体无害。
天然的除虫菊素除虫菊素符合这三个条件，因此是一种绿色整理用剂由于天然产量有限或其他原因，目前工业上大都采用模拟合成的除虫菊酯，如二氯苯醚菊酯，在防蛀、防蚊及防其他昆虫方面应用较多 据说蚊子叮咬人体，主要凭借人体周围CO2浓度较高而跟踪的，杀蚊处理主要采用也是二氯苯醚菊酯，经二氯苯醚菊酯处理的织物杀蚊效果的持久性不高，耐洗不足10次，所以也可以将二氯苯醚酯制成微囊延迟释放 防蚊处理的织物主要为棉或棉的混纺织物棉或棉的混纺织物产品主要为夏季服装、窗帘、墙布和袜子及帐篷等21高级教育 6、特氟隆、特氟隆(TEFLON)防水防油防污整理防水防油防污整理 经过特氟隆整理过的纺织品，改变了织物的表面性能，使织物不易被水和常见油污所润湿或沾污三防”产品广泛应用于服装面料、厨房用布、餐桌用布、装饰用布、军用帐篷等领域（桌布生产工艺流程：印花— —涂层——浸扎特氟隆处理） 浸扎工艺（1）、用量：10～50g/l (2)、工艺流程： 浸扎（轧液率：60～70%） 干燥（110℃×2～3min) 焙烘（170℃×1min) 包装 22高级教育 7、吸湿快干、吸湿快干 传统的合成纤维，尤其是聚酯纤维的分子化学结构中缺乏亲水性基团亲水性基团，吸湿性很差，在穿着过程中，人体散发的湿气很难通过聚酯织物传递出去，容易产生闷热不舒适感 。
棉纤维有亲水性基团经过吸湿快干剂处理过的聚酯纤维面料具有亲水化基团 吸湿快干整理可以通过染缸整理和定型机浸扎整理，需要做吸湿快干整理的面料不能做泼水整理（防水）23高级教育 七、涂层胶分类 近年来，功能型涂层胶和复合型涂层胶的分类方法很多，按化学结构分类主要有 1、聚丙烯酸酯类（PA）； 2、聚氨酯类（PU）； 3、聚氯乙烯类（PVC）；PE、EVA等贴合 4、有机硅类；如硅胶（sillicone）、 5、合成橡胶类（如氯丁橡胶）， 还有其它一些涂层胶目前主要应用的是聚丙聚丙酸酯类和聚氨酯类酸酯类和聚氨酯类按在使用上采用的介质不同分为溶剂型和水溶性溶剂型和水溶性两种， 通俗一点讲就是溶剂型通俗一点讲就是溶剂型PA、溶剂型、溶剂型PU、水性、水性PA、水性、水性PU24高级教育 八、后整理设备示意图25高级教育 26高级教育 27高级教育 28高级教育 29高级教育 30高级教育 31高级教育 九、后整理设备图片九、后整理设备图片32高级教育 涂层涂白作业中33高级教育 铁牛印花34高级教育 水洗设备35高级教育 复合设备36高级教育 胶点复合37高级教育 裙袜的吊染机（渐变分层效果）38高级教育 离型纸转移涂头39高级教育 砂洗设备40高级教育 人工喷涂41高级教育 丝网印刷版42高级教育 丝网印刷童装（画衫）油墨丝网印刷图形43高级教育 油压机44高级教育 十、后整理理单注意事项1、压光主要分为哪几种？ （1）、根据压光温度分为：压光 分为冷压(低于80℃以下）， 高于80℃以上属于高温压光 （2）、根据压光机类型可分为：镜 面压光、油面压光 （3）、根据承压辊的材质可分为： 尼龙辊和橡胶辊 （4）、根据压光机厂家可分为：进口机 普通机45高级教育 2、油压产品注意事项是什么 （1）油压亮度 压光机温度、车速、压力、压光次 数、承压辊的材质（尼龙/橡胶） （2）手感 柔软、硬挺、厚实、膜感等等（根 据客户的要求和面料的用途） （3）熨烫、水洗过后光亮度消失程度 油压温度过低，熨烫、水洗过后亮度就会 消失很多，压花也是同样的原理。
客户原样不 是很亮的，这方面要与客户进行事前沟通 （4）、油压亮度左中右差、分批生产亮度品质一 致性 加强批条样核对工作（亮度、左中右、分批 大货一致性 （5）、油压白印46高级教育 3、涂层产品需注意哪些方面？ （（1）、涂层胶面牢度）、涂层胶面牢度（干摩擦牢度、水洗牢度、 耐寒耐热性） （（2）、涂层手感）、涂层手感（柔软、厚挺、普通、厚实、膜 感） （（3）、涂层产品厚度、克重要求）、涂层产品厚度、克重要求 （（4）、固纱效果、抗滑移性能）、固纱效果、抗滑移性能（根据不同的布种 选择不同的涂层工艺，如230T斜纹尼龙由 于密度较稀，组织结构受到外力易发生移 位，所以涂层选择PU固纱涂层） （（5）、涂层面可作为面料的正面和反面）、涂层面可作为面料的正面和反面 涂层面作为面料的正面对胶面的牢度要求 特别高、无胶粒、胶条（如涂珠光、亮 PU、表处产品等）47高级教育 （（6）、水压、防绒要求）、水压、防绒要求 羽绒面料为了防止漏绒，面料要进行油压、防 绒涂层处理。
大多羽绒面料都有内胆里料，如果内胆的防绒效果不好，一部分绒毛会跑到胆料和面料中间，所以羽绒面料大多都需要具有防绒效果涂层一般要求水压达到500mm以上才能达到要求 （（7）、高耐水压、透气透湿要求）、高耐水压、透气透湿要求 透气透湿面料具有面料表面拒水效果好，雨天还作为雨衣使用（好的成衣在缝纫处和拉链处都使用防水压条）；内部的空气和水汽能透过面料组织向外扩散，并保持人体始终干爽，完美解决透气与防风、防水与透湿矛盾透气透湿面料是一种健康环保的新型面料，主要应用服装面料的登山装、运动装、休闲服等 48高级教育 （（8）、撕破强力）、撕破强力 ①①、、单染色布的撕破强力一般大于成品面料的撕破强力 ②、染厂碱量过重、反复进缸回修、染厂定型温度过 高、门幅拉得太宽、后整理油压（温度、速度、压 力、材质、次数）普通 PA、PU涂层等等因素都会降低 织物的撕破强力 ③、平纹组织同种纱线的布种，经纱的撕破强力大于纬纱的 撕破强力（经密大于纬密） ④、高密低旦尼的成品面料、交织物、混纺织物（如 N/C、N/P、P/C、阳离子等）都要注意撕破强力 ⑤、面料的撕破强力也可以通过silicone coating 涂层来 提高成品面料的撕破强力，一般可提高3～10N左右， 已涂过普通涂层的布种就很难改善，silicone coating涂 在表面一方面牢度很差，另一方面提高撕破强力不理 想，所以选择后整理涂层时要慎重（打样确认） ⑥、要了解客户对面料的经纬撕破强力的要求，特别是 品牌客户、大客户对面料的各项指标要求的都非常严格。
49高级教育 （9）、环保OEKO-TEX100 欧盟环保认证偶氮染料偶氮染料邻苯二甲酸盐邻苯二甲酸盐（塑料增塑剂，令聚氯乙烯由硬塑胶变 为有弹性的塑胶，起到增塑剂的作用） DOP(邻苯二甲酸二辛酯） 压延PVC出口欧盟禁止重金属重金属：如铅、镉等含量不能超标甲醛含量甲醛含量：固色剂、抗皱免烫剂、树脂、普通架桥剂等 童装 甲醛含量小于20PPM(毫克/KG) 成人服装甲醛含量小于75PPM(毫克/KG) PH值值 直接接触皮肤的ph值4.0-7.5 不直接接触皮肤的ph值4.0-9异味异味、刺激性气味（如硅胶）防辐射、电磁屏蔽防辐射、电磁屏蔽面料（孕妇装）50高级教育 （10）、面料防水效果纺织织物纺织织物 表面抗湿性测定表面抗湿性测定 沾水试验沾水试验GB/T 4745-1977 51高级教育 ISO5（（100）） ISO4（（90）） ISO3（（80）） ISO2（（70）） ISO1（（50））1级——受淋表面全部润湿。
2级——受淋表面有一半润滑湿，这通常是指 小块不连接的润湿面积总和3级——受淋表面仅有不连接的小面积润湿4级——受淋表面没有润湿，但在表面沾有小 水珠5级——受淋表面没有润湿，在表面也未沾有 小水珠52高级教育 4、、如何提高日晒光照牢度和耐水洗色牢如何提高日晒光照牢度和耐水洗色牢 度测试样（仅做检测报告用）度测试样（仅做检测报告用） 有防水剂要先剥离，或者做大货时留一块未防水处理过的布（2~3米/每个检测项目）即可，日晒光照牢度先进行加温水洗处理几遍后，用高浓度的抗紫外线助剂进行浸泡处理，然后定型烘干耐水洗色牢度可以做双面涂层，然后水洗几次后再送检测中心检测，确保检测报告能通过提高大货的日晒牢度可以在与防水剂轧槽中根据客户要求的抗UV要求（UV40+、UV50+等）、布种、颜色、厚度等因素添加一定比例的抗紫外线助剂进行共浴53高级教育 5、成品门幅（全幅、有效门幅）英寸 57”/58” 作业流程卡上要标明成品门幅（必要时标明染定门幅），目前大多流程卡上标明的是染定门幅，有些全幅和有效门幅都没分清楚。
有效门幅是胶面至胶面，未涂层是针眼到针眼，一般距布边1.5cm~2cm，所以全幅与有效门幅相差3～4cm 54高级教育 6、转移印花 ① 漏白 （抗静电剂）：粉尘、错版、 折皱 ② 手感（通过压光、水洗改善） ③纬斜 布斜花不斜（印花之前染厂要先整纬） 有些布种印花完需要做后整理，可以先做后整理 后印花，再做油压 ，但涂层面要干爽、薄，如涂层面厚、粘则转印花时易粘衬纸，无法进行转移印花 55高级教育 7、压花（1）、边中差（左右压力、中高、温 差）（2）、亮度（压力、温度、速度）（3）、 版是否有问题（空气氧化、腐 锈缺失、磕碰痕迹、制版错误）56高级教育 8、后整理颜色变化 需做后整理的产品给客户确认颜色时，只能是做完后整理的产品才能给客户确认如油压、涂白会使布面颜色变浅，防绒、涂银、PU涂层等会使布面颜色变深特别是浅色面料、轻薄面料影响很大，涂层易渗胶，后整理方面也要别注意颜色变化（举例如客户提供涂白成品样，染色打样时要比样做深1~2成左右，如提供是涂层样时，染色时要略微比样浅一点。
57高级教育 9、流程卡贴样 中检后需做后整理的委外定单需要在流程卡上标明定单号、布种、颜色、支数、米数、加工别等作业信息，为防止后整理出错以及便于后整理对来布的作业信息进行核对，理单员需要在流程卡填写的颜色后粘贴一块中检颜色样这样操作就比较规范，流程卡信息一目了然，尽量减少出错58高级教育 10、溢短装的控制 生产过程中多多少少会出现这样或那样的问题，所以生产成品数量与客户的定单量会有差别，一般情况下，客户能接受订单数量机动幅度为±3溢短装，多出定单数量3%时，理单最好能与业务联系，业务与客户进行沟通好后才能发货（频繁的溢装退货也会增加运输成本），所以理单员要了解成品数量和定单数量客户接受才能发货，客户不接受的多余部分只能留作库存，这样定单成本就会增加，利润相应就会降低小额数量的短装也需要业务与客户进行沟通，生产小缸的费用、人工、时间浪费以及布料损耗较大，如果补小单，定单成本就会增加59高级教育 11、异常客诉和补单 对生产异常分析单填写要规范，客诉对象分清、数量根据发生异常实际数量填写，不得虚报，并附上中检或成检异常检验单复印件，配合品管、生产部门查清异常原因，核对数量，对责任方进行索赔和异常总结。
并完成对定单数量损失进行补单60高级教育 。
