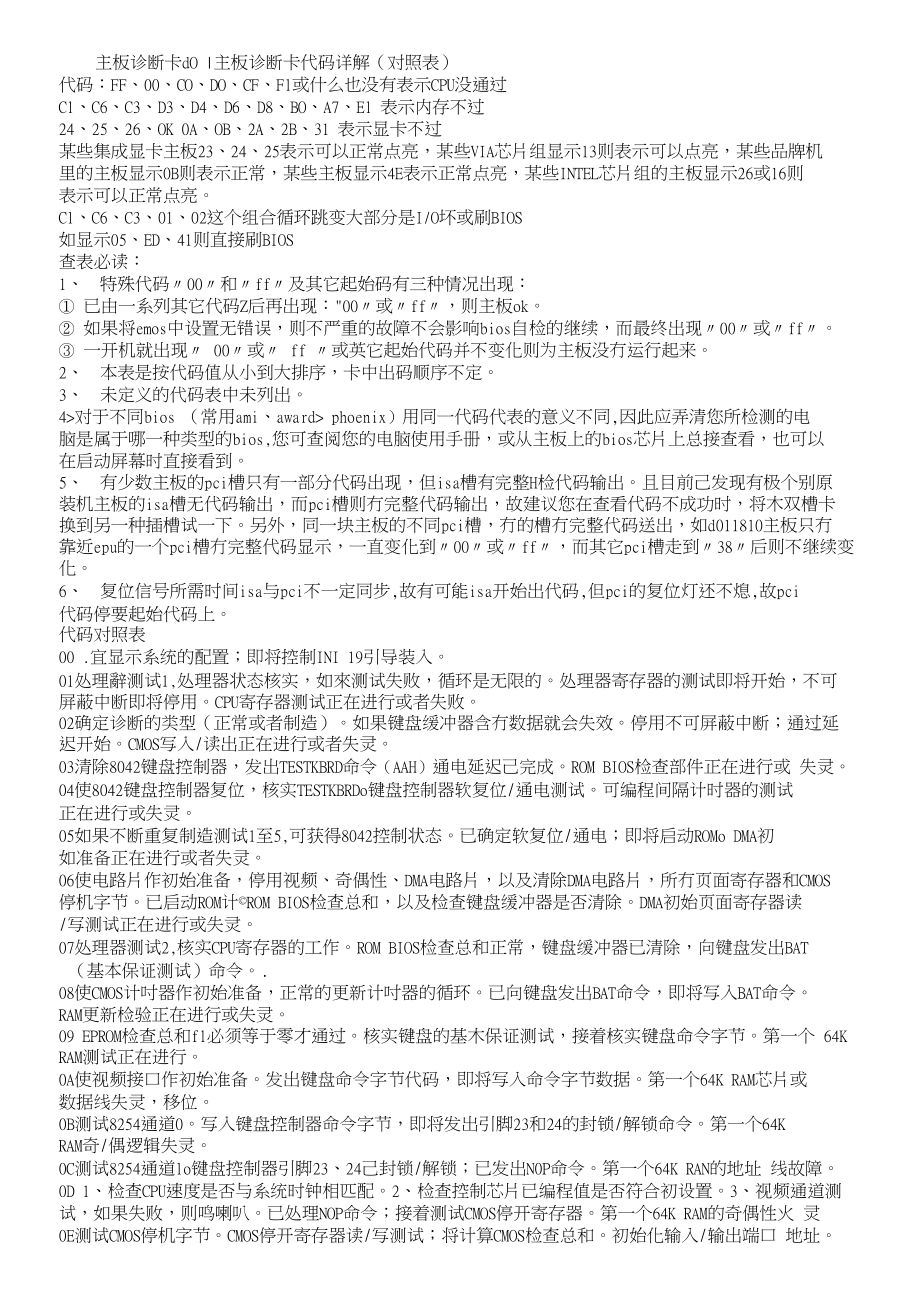

主板诊断卡d0费下载_第1页
1/5

主板诊断卡dO |主板诊断卡代码详解(对照表)代码:FF、00、CO、DO、CF、Fl或什么也没有表示CPU没通过Cl、C6、C3、D3、D4、D6、D8、BO、A7、El 表示内存不过24、25、26、OK 0A、OB、2A、2B、31 表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮,某些VIA芯片组显示13则表示可以点亮,某些品牌机 里的主板显示0B则表示正常,某些主板显示4E表示正常点亮,某些INTEL芯片组的主板显示26或16则 表示可以正常点亮Cl、C6、C3、01、02这个组合循环跳变大部分是I/O坏或刷BIOS如显示05、ED、41则直接刷BIOS查表必读:1、 特殊代码〃00〃和〃ff〃及其它起始码有三种情况出现:① 已由一系列其它代码Z后再出现:"00〃或〃ff〃,则主板ok② 如果将emos中设置无错误,则不严重的故障不会影响bios自检的继续,而最终出现〃00〃或〃ff〃③ 一开机就出现〃 00〃或〃 ff 〃或英它起始代码并不变化则为主板没冇运行起来2、 本表是按代码值从小到大排序,卡中出码顺序不定3、 未定义的代码表中未列出4>对于不同bios (常用ami、award> phoenix)用同一代码代表的意义不同,因此应弄清您所检测的电 脑是属于哪一种类型的bios,您可查阅您的电脑使用手册,或从主板上的bios芯片上总接查看,也可以 在启动屏幕时直接看到。

5、 有少数主板的pci槽只有一部分代码出现,但isa槽有完整H检代码输出且目前己发现有极个别原 装机主板的isa槽无代码输出,而pci槽则冇完整代码输出,故建议您在查看代码不成功时,将木双槽卡 换到另一种插槽试一下另外,同一块主板的不同pci槽,冇的槽冇完整代码送出,如d011810主板只冇 靠近epu的一个pci槽冇完整代码显示,一直变化到〃00〃或〃ff〃,而其它pci槽走到〃38〃后则不继续变化6、 复位信号所需时间isa与pci不一定同步,故有可能isa开始出代码,但pci的复位灯还不熄,故pci 代码停要起始代码上代码对照表00 .宜显示系统的配置;即将控制INI 19引导装入01处理辭测试1,处理器状态核实,如來测试失败,循环是无限的处理器寄存器的测试即将开始,不可 屏蔽中断即将停用CPU寄存器测试正在进行或者失败02确定诊断的类型(正常或者制造)如果键盘缓冲器含冇数据就会失效停用不可屏蔽中断;通过延 迟开始CMOS写入/读出正在进行或者失灵03清除8042键盘控制器,发出TESTKBRD命令(AAH)通电延迟己完成ROM BIOS检查部件正在进行或 失灵04使8042键盘控制器复位,核实TESTKBRDo键盘控制器软复位/通电测试。

可编程间隔计时器的测试 正在进行或失灵05如果不断重复制造测试1至5,可获得8042控制状态已确定软复位/通电;即将启动ROMo DMA初 如准备正在进行或者失灵06使电路片作初始准备,停用视频、奇偶性、DMA电路片,以及清除DMA电路片,所冇页面寄存器和CMOS 停机字节已启动ROM计©ROM BIOS检查总和,以及检查键盘缓冲器是否清除DMA初始页面寄存器读 /写测试正在进行或失灵07处理器测试2,核实CPU寄存器的工作ROM BIOS检查总和正常,键盘缓冲器已清除,向键盘发出BAT (基本保证测试)命令08使CMOS计吋器作初始准备,正常的更新计吋器的循环已向键盘发出BAT命令,即将写入BAT命令 RAM更新检验正在进行或失灵09 EPROM检查总和fl必须等于零才通过核实键盘的基木保证测试,接着核实键盘命令字节第一个 64K RAM测试正在进行0A使视频接口作初始准备发出键盘命令字节代码,即将写入命令字节数据第一个64K RAM芯片或 数据线失灵,移位0B测试8254通道0写入键盘控制器命令字节,即将发出引脚23和24的封锁/解锁命令第一个64K RAM奇/偶逻辑失灵0C测试8254通道lo键盘控制器引脚23、24己封锁/解锁;已发出N0P命令。

第一个64K RAN的地址 线故障0D 1、检查CPU速度是否与系统时钟相匹配2、检查控制芯片已编程值是否符合初设置3、视频通道测 试,如果失败,则鸣喇叭已处理NOP命令;接着测试CMOS停开寄存器第一个64K RAM的奇偶性火 灵0E测试CMOS停机字节CMOS停开寄存器读/写测试;将计算CMOS检查总和初始化输入/输出端口 地址OF测试扩展的CMOSo已计算CMOS检查总和写入诊断字节;CMOS开始初始准备10测试DMA通道0CMOS已作初始准备,CMOS状态寄存器即将为口期和时间作初始准备第一个64K RAM 第0位故障11测试DMA通道1CMOS状态寄存器已作初始准备,即将停用DMA和中断控制器第一个64DK RAM第 1位故障12测试DMA页而寄存辭停用DMA控制器1以及中断控制器1和2;即将视频显示器并使端口 B作初始 准备第一个64DK RAM第2位故障13测试8741键盘控制器接口视频显示器已停用,端口 B已作初始准备;即将开始电路片初始化/存 储器自动检测第一个64DK RAM第3位故障14测试存储器更新触发电路电路片初始化/存储器处占动检测结束;8254计时器测试即将开始。

第 一个64DK RAM第4位故障15测试开头64K的系统存储器第2通道计时器测试了一半;8254第2通道计时器即将完成测试第 一个64DK RAM第5位故障16建立8259所用的中断矢量表第2通道计时器测试结束;8254第1通道计时器即将完成测试第一 个64DK RAM第6位故障17调准视频输入/输出工作,若装有视频BIOS则启用第1通道计时器测试结束;8254第0通道计时 器即将完成测试笫一•个64DK RAM第7位故障18测试视频存储辭,如呆女装选用的视频BIOS通过,山可绕过第0通道计吋器测试结束;即将开始 更新存储器第一个64DK RAM第8位故障19测试第1通道的中断控制器(8259)屏蔽位已开始更新存储器,接着将完成存储器的更新第一 个64DK RAM第9位故障1A测试第2通道的中断控制器(8259)屏蔽位正在触发存储器更新线路,即将检查15微秒通/断时 间第一个64DK RAM第10位故障1B测试CMOS电池电平完成存储器更新时间30微秒测试;即将开始基本的64K存储器测试第一个 64DK RAM第11位故障1C测试CMOS检查总和第一个64DK RAM第12位故障1D调定CMOS配置。

笫一个64DK RAM第13位故障1E测定系统存储器的人小,并且把它和CMOS值比较第一个64DK RAM第14位故障1F测试64K存储器至最高640Ko .第一个64DK RAM第15位故障20测量固定的8259中断位开始基木的64K存储器测试;即将测试地址线从属DMA寄存器测试正在 进行或失灵21纟乍持不可屏蔽中断(NMI)位(奇偶性或输入/输出通道的检查)通过地址线测试;即将触发奇偶 性主DMA寄存器测试正在进行或失灵22测试8259的小断功能结束触发奇偶性;将开始串行数据读/写测试主小断屏蔽寄存器测试正在 进行或失灵23测试保护方式8086虚拟方式和8086页而方式基本的64K串行数据读/写测试正常;即将开始中断 矢屋初始化Z前的任何调节从属中断屏蔽存器测试正在进行或失灵24测定以上的扩展存储器矢虽初始化Z前的任何调节完成,即将开始中断矢虽的初始准备设 置ES段地址寄存器注册表到内存髙端25测试除头一个64K Z后的所有存储器完成中断矢量初始准备;将为旋转式断续开始读出8042的输 入/输出端口装入中断欠量正在进行或失灵26测试保护方式的例外情况读出8042的输入/输出端口;即将为旋转式断续开始使全局数据作初始 准备。

开启A20地址线;使之参入寻址27确定超高速缓冲存储器的控制或屏蔽RAM全1数据初始准备结束;接着将进行中断矢虽Z后的任何 初始准备键盘控制器测试正在进行或失灵28确定超高速缓冲存储器的控制或者特别的8042键盘控制器完成中断矢屋Z后的初始准备;即将调 定单色方式CMOS电源故障/检查总和计算正在进行29 .已调定单色方式,即将调定彩色方式CMOS配置有效性的检查正在进行2A使键盘控制器作初始准备己调定彩色方式,即将进行ROM测试前的触发奇偶性置空64K基本内 存2B使磁碟驱动器和控制器作初始准备触发奇偶性结束;即将控制任选的视频ROM检査询所需的任何调 节屏幕存储器测试正在进行或失灵2C检查串行端口,并使Z作初始准备完成视频ROM控制Z前的处理;即将查看任选的视频ROM并加以 控制屏幕初始准备正在进行或失灵2D检测并行端口,并使Z作初始准备已完成任选的视频ROM控制,即将进行视频ROM回复控制Z后任 何其他处理的控制屏幕回扫测试正在进行或失灵2E使硬磁盘驱动器和控制器作初始准备从视频ROM控制Z后的处理复原;如果没有发现EGA /VGA就 要进行显示器存储器读/写测试检测视频ROM正在进行。

2F检测数学协处理器,并使之作初始准备没发现EGA/VGA;即将开始显示器存储器读/写测试• 30建立基木内存和扩展内存通过显示器存储器读/写测试;即将进行扫描检查认为屏幕是可以工 作的31检测从C800: 0至EFFF: 0的选用ROM,并使之作初始准备显示器存储器读/写测试或扫描检查失 败,即将进行另一种显示器存储器读/写测试单色监视器是可以工作的32对主板上COM / LTP / FDD /声音设备等I / 0芯片编程使Z适合设置值通过另一种显示器存储器读/ 写测试;却将进行另一种显示器扫描检查彩色监视器(40列)是可以工作的33 .视频显示器检查结束;将开始利用调节开关和实际插卡检验显示器的关型彩色监视(80列)是 可以工作的34 •已检验显示器适配器;接着将调定显示方式计时器滴答声中断测试正在进行或失灵35 •完成 调定显示方式;即将检查BIOS ROM的数据区停机测试正在进行或失灵36 .已检查BIOS ROM数据区;即将调定通电信息的游标门电路中A-20火灵37 •识别通电信息的游标调定已完成;即将显示通电信息保护方式中的意外中断38 .完成显示通电信息;即将读出新的游标位置。

RAM测试正在进行或者地址故障〉FFFFH39 .已读出保存游标位置,即将显示引用信息串3A .引用信息串显示结束;即将显示发现信息间隔计吋器通道2测试或失灵3B用0PT1电路片(只是486)使辅助超高速缓冲存储器作初始准备已显示发现VESC>信息;虚拟方 式,存储器测试即将开始按LI计算的LI历时钟测试正在进行或火灵3C建立允许进入CMOS设置的标志串行端口测试正在进行或失灵3D初始化键盘/PS2鼠标/ PNP设备及总内存节点并行端口测试止在进行或失灵3E尝试打开L2高速缓存数学协处理器测试正在进行或火灵40.已开始准备虚拟方式的测试;即将从视频存储器来检验调整CPU速度,使之与外围吋钟精确匹配 41小断已打开,将初始化数据以便于0: 0检测内存变换(小断控制器或内存不良)从视频存储器检验 Z后复原;即将准备描述符表系统插件板选择火灵42显示窗口进入SETUP描述符表已准备好;即将进行虚拟方式作存储器测试扩展CMOS RAM故障43若是即插即用BIOS,则串口、并口。
