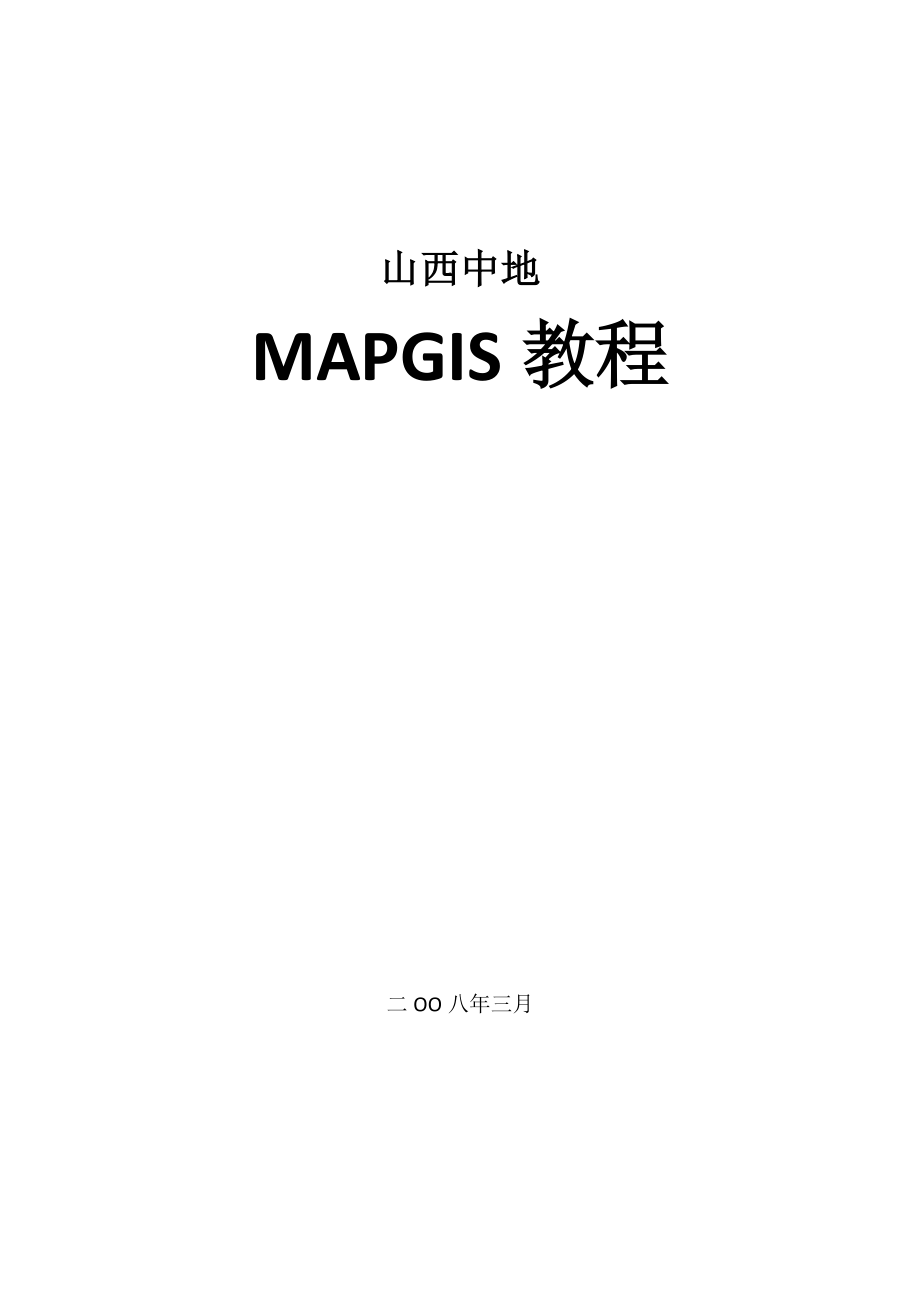

山西中地山西中地 MAPGIS 教程教程 二 OO 八年三月 目目 录录 第一章 图像及影像编辑1 一、TIF 图像文件转换 MSI 影像文件操作流程 .1 二、MSI 影像图像校正 DRG 操作流程(方法一) 8 第二章 投影变换15 一、标准图框的生成15 二、利用经纬度值生成图框22 三、非标准图框的生成27 四、标准图框的生成与校对28 五、投影变换模块进行转换时如何进行参数的设置45 第三章 图库制作46 一、子图、线形、图案的制作方法46 一、子图46 二、线型48 三、图案50 二、自定义线型53 第四章 误差校正58 第五章 图例板制作64 一、图例板的主要作用64 二、图例板的制作64 三、修改图例板72 第六章 裁剪74 一、图形裁剪74 二、工程裁剪78 三、区文件影像裁剪85 第七章 数据转换93 一、利用坐标点生成图形93 二、把 EXCEL、写字板文档、DBF 等数据转换为点、线文件99 第八章 报表定义106 第九章 文件转换116 一、mapgis 转下 cad 文件转 mapgis 文件116 二、AUTOCAD 转换为 MAPGIS116 三、属性转 Excel .119 第十章 打印输出123 一、打 印123 二、影像文件（TIF）与标准图框的套合输出133 （一） 、先将影像文件“*.TIF”转换为 MAPGIS 中的“*.MSI”文件。
133 （二） 、将“*.MSI”文件进行校正139 （三） 、将校正好的“MSI”文件与“标准图框”套合输出146 第十一章 问题集163 1.如何做非标准格网？上，下，左，右，都不是整倍格网？163 ２．如何将Ａ０的图缩成Ａ３的图呢？163 ３．要是大面积扑区应如何做呢？需要扑区的线单独做一个文件吗？主要采用哪 些命令？163 1. GPS 的点和航迹怎么导入 mapgis164 2. MAPGIS 转到 CAD 里字体全变成？？？如何处理？.164 3. excel 转 wb 文件不成功.164 4．找不到狗164 5．打开图，按坐标添加点后，看不到图164 6．调入光栅文件时提示“内存不够”164 7．truetype 和 clib 区别？165 8．mapgis 里能让等高线自动加密?.165 9．MAPGIS 文件格式.165 1. 为什么有些笔记本电脑无法使用 MAPGIS 软件狗？ .166 2. MAPGIS 中工程、文件、图层三者之间的关系 .166 3. 如何创建和使用工程图例？.166 4．工程图例中的分类码和编码的用法166 5. 如何利用图例版修改图元参数？.167 6．输入线时，如何保证线与线相交是完全重合的？167 7. 图元参数中的“透明”是什么意思？167 8. 完成自动剪断线后，为什么图形变化较大？167 9．为什么扫描的光栅文件，在编辑系统中打开时会提示内存不足或者不能正确显 示？167 10．做子图时为什么总是存不到子图库中？168 11．为什么打开线型库或子图库时，库中图元若隐若现？168 12．如何将 MAPGIS 的图形插入到 word 中？168 13．如何制作专色？168 14．打印光栅文件时应该选用哪个打印机？168 15．如何使用 TrueType 字库输出 PS 或 EPS 文件？168 16．图形打印输出后为什么图形会放大？169 17．使用“WINDOWS 打印”时为什么会有图元丢失？.169 18．出现飞点怎么办？169 19．超大图形如何自动分幅打印图形？169 20．能否将图形形转为图像？169 21．为什么在输出 PS 或 EPS 时总是出现“打不开文件 aihead.Ps”提示？.169 22．怎么发专色胶片？170 23. 为什么 HP500 不能打印光栅文件？170 25．如何将 MAPGIS 的图形数据成功转换为 MAPINFO 的图形数据？170 26．如何制作 DXF 文件转入 MAPGIS 的对照表？170 27．由 ARC/INFO 转到 MAPGIS 的文件为什么转回 ARC/INFO 时是空文件？172 28．如何重新整理图元的 ID 号？173 29．如何生成非标准图框？173 30．建地图库时如果有跨带现象情况如何处理？173 31．1980 年西安坐标系与 1954 年北京坐标系如何转换？.173 32．如何将 EXCEL 或其它表格文件、文本文件转换成 MAPGIS 图元文件？173 33．如何将设备坐标转换到地理坐标？174 34．如何公用投影参数和 TIC 点？174 35．为什么裁剪时丢区？174 36．如何在 MAPGIS6.0 版的地国库管理子系统中将多幅图拼接入库？.175 37．ACCESS 或 EXCEL 的数据如何联接到 MAPGIS 图形文件中？.176 38．如何将区的属性赋到它所包含的点、线文件上？176 39．如何建立高程数字模型？177 40．如何建形象库？177 41 教你在 mapgis67 中输入定角度定长度的线.179 山西中地 mapgis 教程 1 第一章第一章 图像及影像编辑图像及影像编辑 一、一、TIF 图像文件转换图像文件转换 MSI 影像文件操作流程影像文件操作流程 (作者：sxxf111) 第一步：打开 MAPGIS→图像处理→图像分析。
第二步：单击“文件” →数据输入 第三步：在弹出的“数据转换”对话框中单击“转换数据类型”右边的下拉箭头，在出现 的文件类型中选择“TIF 文件（）*.tif” ，最后点击“添加文件”按钮 山西中地 mapgis 教程 2 第四步：在出现的“打开”对话框中选择自己需要转换成 MSI 影像文件的文件然后单击 “打开”按钮 我们可以看到，一个 TIF 文件已加入到“转换文件列表”中 山西中地 mapgis 教程 3 如果整个目录中的所有 TIFF 文件都需要转换成 MSI 文件，可以选择“添加目录”按钮，在 弹出的对话框中选择目录，然后单击“确定”按钮 第五步：单击“目标文件目录”右面的对话框按钮，在弹出的“选择目标影像目录…”对 话框中选择存放 MSI 影像文件的目录，然后单击“确定” 山西中地 mapgis 教程 4 第六步：在需要转换成 MSI 影像文件的全部 TIF 文件填加完毕后，单击“转换”按钮 第七步：如果出现以下两种警告对话框，可不理会，点击“确定”即可 山西中地 mapgis 教程 5 山西中地 mapgis 教程 6 第八步：数据转换完毕后单击“确定”按钮完成 第九步：在“转换文件列表”中的“状态”栏中如果看到被转换的文件均显示为“成功” ， 代表本次转换成功结束。
单击“关闭”按钮，结束 TIF 图像文件转换 MSI 影像文件的操作 山西中地 mapgis 教程 7 本次操作结束，如发现有不清或不对的地方请与我们联系（j-t-z@） ，我们会及 时改正，谢谢！ 这里只是讲一些快速的入门法，如果想更深入的了解 MAPGIS 知识，请看 MAPGIS 相关书 籍 山西中地 mapgis 教程 8 二、二、MSI 影像图像校正影像图像校正 DRG 操作流程操作流程(方法一方法一) (作者：sxxf111) 第一步：打开 MAPGIS→图像处理→图像分析 第二步：单击“文件” →打开影像装入 MSI 影像文件 第三步：单击“镶嵌融合” →DRG 生产→图幅生成控制点 山西中地 mapgis 教程 9 第四步：点击“输入图幅信息” (点击”输入图幅信息”后,系统自动弹出如下对话框) 第五步：将所打开的影像文件图幅号输入“图幅号”栏中，然后点击“确定” 山西中地 mapgis 教程 10 第六步：在随后的“图幅生成控制点”对话框中按“左上角、右下角、左下角、右上角” 的次序在影像文件中用鼠标左键单击相应位置最后点击“生成 GCP” 山西中地 mapgis 教程 11 第七步：在弹出的“是否删除原有控制点”对话框中单击“确定”按钮。
第八步：单击“镶嵌融合” →DRG 生产→顺序修改控制点 山西中地 mapgis 教程 12 第九步：放大影像文件,在图框的十字坐标处单击鼠标左键.在弹出的放大图框中鼠标左键 依次校正位置(使鼠标点击出现的红十字与影像图的十字坐标完全重合)，并按”空格键” 确定，进入下一位置 若本影像文件图像内无公里网的交叉点，对于相应位置则按“ESC”键略过 第十步：顺序修改控制点结束后，单击“镶嵌融合” →DRG 生产→逐格网校正 山西中地 mapgis 教程 13 第十一步：在弹出的“另存为”对话框中键入文件名，并单击“保存”按钮 在弹出的对话框中点击“确定”按钮 山西中地 mapgis 教程 14 本次操作结束，如发现有不清或不对的地方请与我们联系（j_t_z@） ，我们会及 时改正，谢谢！ 这里只是讲一些快速的入门法，如果想更深入的了解 MAPGIS 知识，请看 MAPGIS 相 关书籍 山西中地 mapgis 教程 15 第二章第二章 投影变换投影变换 一、标准图框的生成一、标准图框的生成 标准图框的生成在此我们讲两种方法下面我们主要以 1：10000 的图框为例进行讲解 方法一：方法一： 1、进入 MAPGIS 主界面→“实用服务”→“投影变换” 。
2、 “系列标准图框”→“生成 1：1 万图框” 山西中地 mapgis 教程 16 3、在弹出的下列对话框中设置图框参数 选择图框模式：在此我们选择系统默认的高斯坐标实线公里网 参数输入（DMS）：在此我们输入图框左下角经纬度和网间间距 （一般情况下，网间间距 不需修改，使用默认参数即可只需输入图框左下角的经纬度在此，输入左下角的纬度 为 290000，经度为 1125615 ） 输入图框文件名：图框文件名可通过点击“图框文件名”按钮输入，也可直接在其后的空 白框内输入 选择椭球参数：点击“椭球参数”按钮选择椭球参数此例中选择“北京 54”的椭球体 单击此处，系统弹出如下对话框 山西中地 mapgis 教程 17 4、主要参数都输入完毕以后，单击“确定”按钮，系统会弹出如下对话框 对初学者而言， “图框内容”可不管，需要时可参照用户教程而在“图框参数选择”的 6 个选项中，若所绘图框仅仅是为了出图，则需参照《实用教程》的说明，根据实际情况选 取有关选项若所绘的图框是为了建立图库，完成多幅图的拼接，则 6 个选项都不需要选 择 需要选择时在选项前面打“√” ，若不需要选择则去掉选项前面的“√” 。
