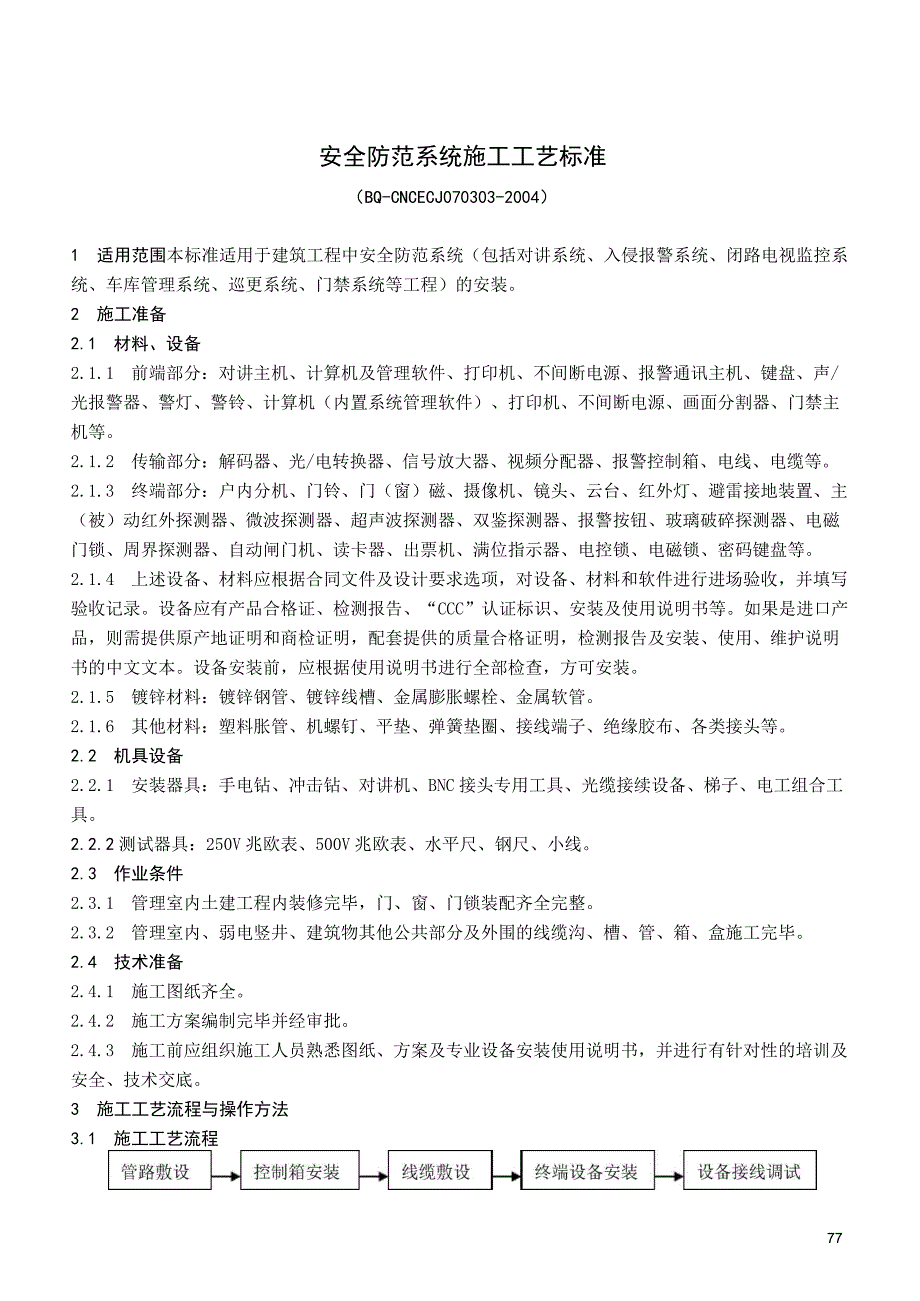

安全防范系统施工工艺标准（BQ-CNCECJ070303-2004）1 适用范围本标准适用于建筑工程中安全防范系统（包括对讲系统、入侵报警系统、闭路电视监控系统、车库管理系统、巡更系统、门禁系统等工程）的安装2 施工准备2.1 材料、设备2.1.1 前端部分：对讲主机、计算机及管理软件、打印机、不间断电源、报警通讯主机、键盘、声/光报警器、警灯、警铃、计算机（内置系统管理软件）、打印机、不间断电源、画面分割器、门禁主机等2.1.2 传输部分：解码器、光/电转换器、信号放大器、视频分配器、报警控制箱、电线、电缆等2.1.3 终端部分：户内分机、门铃、门（窗）磁、摄像机、镜头、云台、红外灯、避雷接地装置、主（被）动红外探测器、微波探测器、超声波探测器、双鉴探测器、报警按钮、玻璃破碎探测器、电磁门锁、周界探测器、自动闸门机、读卡器、出票机、满位指示器、电控锁、电磁锁、密码键盘等2.1.4 上述设备、材料应根据合同文件及设计要求选项，对设备、材料和软件进行进场验收，并填写验收记录设备应有产品合格证、检测报告、“CCC”认证标识、安装及使用说明书等如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证明，检测报告及安装、使用、维护说明书的中文文本。
设备安装前，应根据使用说明书进行全部检查，方可安装2.1.5 镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管2.1.6 其他材料：塑料胀管、机螺钉、平垫、弹簧垫圈、接线端子、绝缘胶布、各类接头等2.2 机具设备2.2.1 安装器具：手电钻、冲击钻、对讲机、BNC接头专用工具、光缆接续设备、梯子、电工组合工具2.2.2测试器具：250V兆欧表、500V兆欧表、水平尺、钢尺、小线2.3 作业条件2.3.1 管理室内土建工程内装修完毕，门、窗、门锁装配齐全完整2.3.2 管理室内、弱电竖井、建筑物其他公共部分及外围的线缆沟、槽、管、箱、盒施工完毕2.4 技术准备2.4.1 施工图纸齐全2.4.2 施工方案编制完毕并经审批2.4.3 施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的培训及安全、技术交底3 施工工艺流程与操作方法3.1 施工工艺流程3.2 防盗报警系统安装防盗报警系统由前端的非法入侵探测器、控制中心的报警控制主机和连接两者的传输通道组成非法入侵探测器有被动红外线探测器、主动红外线探测器、微波/被动红外线双鉴探测器、超声波/被动红外线双鉴探测器、超声波探测器、微波探测器、玻璃破碎探测器和窗门磁开关等。
应根据探测区的不同特点、不同要求、不同的外部条件，选用不同类型、功能、信号的探测器防盗报警系统的管道敷设应与土建工程同步进行，报警线路应采取穿金属管保护，并宜暗敷在非燃烧体结构内或吊顶里3.2.1 探测器安装：震动探测器应安装在远离震动源的地方选定地方后应将其固定牢靠，安在室外时，应远离风口，远离马路,别靠近树安装被动红外探测器时，应该充分注意探测背景的红外辐射情况要求选择的背景是不动的应避免有运动的物体，不能对着发热体的灯泡、火炉、冰箱散热器、空调器的出风口安装被动红外探测器时应避免正对阳光或阳光反射的地方，应避开窗户被动红外探测器不能安装在容易震动的物体上主动红外线探测器安装在室外要注意警戒范围内的干扰物如纸张树叶主动红外线探测器应安装在固定的物体上微波多普勒探测器的探头必须安装牢固，不能晃动，不能安在易活动的物体上微波多普勒探测器不能对准闪烁的日光灯、水银灯等冷光源安装微波多普勒探测器时必须安在比较高的地方,避免直接对准门窗若一定要安装在面对门窗的位置，可以适当降低灵敏度声控探测器的安装应远离嘈杂的地区，远离繁华路段，只能在十分安静的地区内，安装时应尽可能靠近被探测对象，否则应该适当调整探测器的灵敏度。
安装声发射探测器应靠近保护目标超声波移动探测器安装时应注意：防范区域要求密封，不随外界因素而晃动，室内不应有流动空气；墙应有较好的隔声性能；固定安装探测器时应有防盗防拆措施3.2.1.1 被动红外探测器安装被动红外探测器有壁挂式安装如图3.2.1-1所示和吸顶式安装图3.2.1- 2所示两种安装方式应根据不同探测器不同的探测器探测区域图安装要避免出现死角探测器对横向切割（垂直于）探测器方向的人体运动最敏感，所以探测器布置时应尽量利用比特性图3.2.1-2吸顶式被动红外探测器探测区域图探测器配有专用支架，安装时可用塑料胀管和螺钉固定支架固定在墙上或顶板上，然后接线并调整探测器角度室内被动红外探测器安装一般安装在墙面或墙角，安装在墙角比安装在墙面效果好，安装高度通常为2.5〜3m被动红外探测器有6个接线端子，2个接电源线，2个为防拆接口，2个为报警接口一个防区接有多个探测器时要注意报警方式动合报警与动断报警有不同的接法，必须引起重视，否则会产生误报管线敷设应暗配，可选用DG20电线钢管及接线盒，穿RVS2*1.0mm2+BV2*1.0mm23.2.1.2 主动红外线探测器安装主动式红外线探测器是由收、发装置两部分组成，发射装置发射一束红外线，接收置接收红外线。
当有目标遮挡时，接收装置即发出报警信号，因此它也是阻挡式探测器，或称对射式探测器，见图3.2.1-3主动红外线探测器按红外线光束的数量又有单光束、双光束、四光束之分按警戒距离又分25、50、100、150、200、250m之分主动式红外线探测器的安装见图3.2.1-4所示图3.2.1-3主动式红外探测器示意图图3.2.1-4主动式红外探测器安装示意图管线敷设应暗配，可选用DG20电线钢管及接线盒，穿RVS2*1.0mm2+BV2*1.0mm23.2.1.3 玻璃破碎探测器安装玻璃破碎探测器根据不同的检测方式，有不同类型的探测器如安装在玻璃上的压电式玻璃破碎探测器、导簧片式的玻璃破碎探测器、水银式玻璃破碎探测器等，如图3.2.1- 5有安装在墙上吊顶上的声音分析式玻璃破碎探测器如图3.2.1-6图3.2.1-5安装在在玻璃上玻璃破碎探测器图3.2.1-6安装在墙上吊顶上玻璃破碎探测器3.2.1.4 窗门磁开关的安装窗门磁开关安装在门、窗上，用以防止从门、窗进入的非法入侵如图3.2.1- 7所示Iff>L-世社井图3.2.1-7窗门磁开关安装示意图管线敷设应暗配，可选用DG20电线钢管及接线盒，穿RVS2*1.0mmZ其他微波/被动红外线双鉴探测器、超声波/被动红外线双鉴探测器、超声波探测器、微波探测器安装方式与被动红外线探测器相同。
3.2.2 报警控制器的安装：控制器应设在保安值班室或相应的安全保卫部门，24h均有人值班控制器的操作、显示面板应避开阳光直射，房内无高温、高湿、尘土、腐蚀气体，不受震动、冲击等影响3.2.2.1控制器在墙上安装时，其底边距地面不应小于1.5m3.2.2.2控制器安在墙上时，靠近打开的门边距离不应小于0.5m，正面操作距离不应小于1.2m靠墙安装时，距墙不应小于1m,在值班室人员经常工作的一面，控制器距墙不应小于3m3.2.2.3 控制器应安装牢靠，不得倾斜，安装在轻质隔墙上，应采取加固措施3.2.2.4 引入控制器的电缆或电线应符合下列规定① 配线应整齐，避免交叉，并应固定牢靠② 电缆芯线和所配导线的端部均应标明编号，并与图纸一致，字迹清晰，不易退色③ 控制器端子板的连接，应使控制器显示操作有序④ 端子板与每个接线端，接线不得超过两根⑤ 电缆芯和导线应留有不小于20cm的余量⑥ 导线应绑扎成束⑦ 导线引入线穿线后，在进线管处应封堵3.2.2.5 控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志3.2.2.6 控制器的接地牢固，并有明显标志3.2.2.7 防盗报警控制器的接地电阻应符合以下要求。
① 控制器的工作接地电阻应小于4Q② 采用联合接地时，接地电阻值应小于1Q3.2.2.8 当采用联合接地时，应使用专用的接地线，由控制室引到接地体专用接地干线应用铜芯绝缘电线或电缆，其芯线面积不应小于25mm2；工作接地线应采用铜芯绝缘线或电缆，不得用镀锌扁钢或金属软管3.2.2.9由控制室引到其他各防盗设备的接地线应选用铜芯绝缘软线，其芯绒截面积不应小于4mm23.2.2.10 由控制室引到其他各防盗设备的接地线在通过墙壁时应穿钢管或其他坚硬的保护管接地线跨越建筑物伸缩缝、沉降缝处，应加设补偿器，补偿器可由接地线本身弯成弧状代替3.2.2.11 工作接地线应与保护接地线分开，保护接地导线不得利用金属软管3.2.2.12 接地装置施工完毕，应及时做隐蔽工程验收3.2.2.13 接地电阻大于规定值时，需降低接地电阻或增加接地体3.3 电子巡更系统安装3.3.1 电子巡更系统有式和离线式两种3.3.2式电子巡更系统在土建施工时，应同步进行每个电子巡更站点需穿RVS4*0.75mm2铜芯塑料线巡更站距地1.4m安装3.3.3 离线式电子巡更系统不需穿线布管，系统设置灵活方便每个电子巡更站点设置一个信息钮。
信息钮有其唯一的地址信息巡更站点距地1.4m安装3.4门禁系统安装机imJl：rHfil：图3.4.1门禁控制系统的设备布置图3.3.4 设有门禁系统的安防系统，通常可用门禁读卡器用做电子巡更站点3.4.13.4.2等3.4.3门禁控制系统的设备布置如图3.4.1所示电控门锁的选择应根据门的材质、门的开启方向门禁控制系统的读卡器距地1.4m安装安装时应根据锁的类型、安装位置、安装高度、门的开启方向等3.4.4 如图3.4.4所示有磁卡门锁内设置电池，不需外接导线，只要现场安装即可阴极式及直插式电控门锁通常安装在门框上，在主体施工时在门框外侧门锁安装高度处预埋穿线管及接线盒，锁体安装要与土建工程配3.4.5 在门扇上安装电控门锁时，需要通过电合页进行导线的连接，门扇上电控门锁与电合页之间可预留软塑料管，在主体施工时在门框外侧电合页处预埋导线管及接线盒，导线选用RVS2*1.0mm2，连接应采用焊接或接线端子连接如图3.4.5所示3.4.6 选用安装电磁门锁要注意门的材质、门的开启方向及电磁门锁的拉力图3.4.6为电磁门锁的安装示意图几种不同电磁门锁的性能见表3.4.6股扁I—/、嚴屈门/%播九云锁甲覧檢Ji■…I-门慣图3.4.4直插式电控门锁安装示意图TL门申斑II和战门电sinwi图3.4.6电磁门锁安装示意图3.5对讲设备安装3.5.1 对讲系统分为可视对讲和非可视对讲。
对讲系统由主机、楼层分配器、若干分机、电源箱、传输导线、电控门锁等组成如图3.5.1所示3.5.2 主机通常安装在楼宇入口处的墙或防盗门上，分机则分别安装在住户内，对讲机可用塑料胀管及螺钉或膨胀螺栓等进行安装可视对讲机的安装高度为镜头对地距离为1.5m如图3.5.2所示表3.4.6电磁门锁规格、外形尺寸、性能型号外形尺寸LW/mm输入电压DC/V消耗电流/mA拉力/kg单/双门CCW30S166*36*2112/24370/185120单门EM2228*39*2412/24490/245280单门CM2600476*48*25.512/242*。
