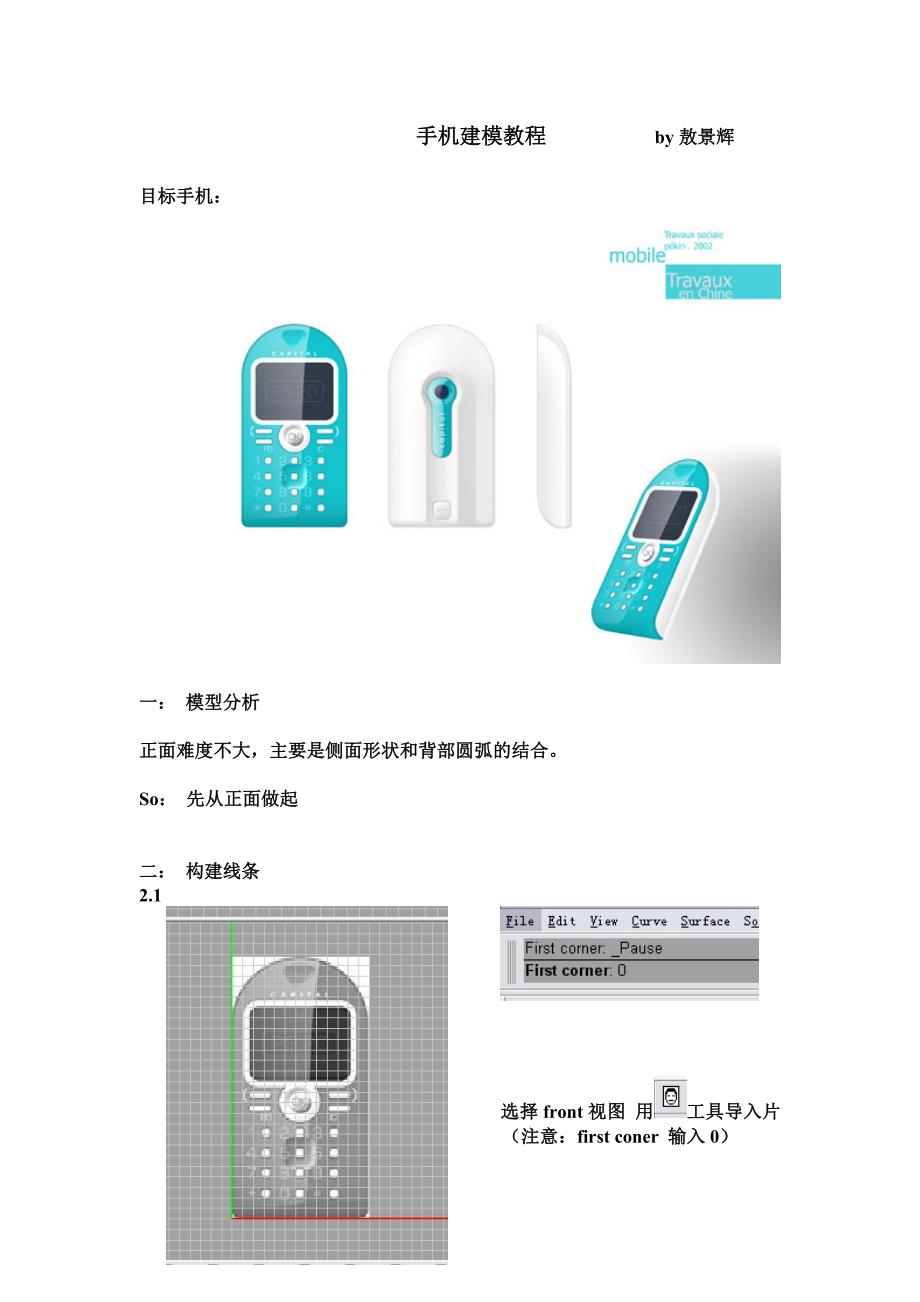

建模教程 by敖景辉目标：一： 模型分析正面难度不大，主要是侧面形状和背部圆弧的结合So： 先从正面做起二： 构建线条2.1 选择front视图 用工具导入片（注意：first coner 输入0）同样 把right视图设置好2.2用 和 工具构建外线框，注意下部要适当拉长点，方便以后剪切2.3用工具挤出外线框并封盖，并导角导角后效果：2.4.点击后，用右键点击 ，分割导角后形成的曲面同时把后部曲面的边线画出来，稍微往下拉长点，把分割完成后多余的曲面删除，并适当调整几根结构线的位置2.5通过建立面和中间结构线的垂线，找到交点，并以此为起点做一条横线，找到中点，用工具标记一个点2.6用工具按下图所示作一条曲线2.7 用 提取边线 ，把提取出来的边线切为对称的两半用 工具 选择切断的两根线为导轨，以底下的弧线为cross section 进行双导轨建面。
2.8 选择两个曲面的交界线为边线 执行删除切割出来的面2.9 用和 工具，按以下位置 分别建立过渡曲线2.10 用双导轨工具形成过渡曲面2.11出两根结构线,并剪切2．12把切出来的面删除,并中间的面向外移动到下图的位置2.13用 工具显示边界，右键点击把未合并的边界merge起来，在两个曲面间用和 工具做出五根过渡曲面得到如下结果2．14用 工具构建过渡曲面并把以下曲面删除2．15在删除后的镂空处的顶端做一条直线，并用 工具进行编辑，按F10 打开控制点编辑，拉动中间两个控制点，形成一个弧线2.16按上面介绍过的方法，用建立一个内凹的曲面 然后把背部的另外两条结构线画出来2．17挤出后导角 再用工具和工具做出中间的摄像头2．18按照right视图做出一条侧面造型复合线2．19拉伸后剪切2．20得到如下结果3．1打开layer选项，建立一个新图层（正面），把除正面以外的其它曲面暂时隐藏起来绘制正面按键和屏幕3.2用把画出来的按键投影到前面3.3用 切割曲面3.4用工具移动曲面，输入数值为03.5用工具挤出切割后壳的内部边线，完成后隐藏3.6以同样方式挤出按键，用建立屏幕的厚度3.7用 对按键进行导角3.8用同样的方式对屏幕进行导角3.9提取圆形中键按键 用 制作圆环，并剪切外平面。
3.10把切出来的环状群面删除用进行曲面融合3.11把按键和屏幕隐藏，打开隐藏的外壳图层，对壳的按键边沿进行导角3.12用loft 工具把屏幕边的面做好3.13得到面壳的初步形状3.14在front把听筒和按键区中部的凹陷区绘制出来3.15挤出边线后切割3.16在切割后露出的空缺部分的中间绘制一条直线，用工具编辑，使之成为一条弧线3.17用 工具选取黄色部分的线条进行构面参数设置如下3.18选折中键空缺部分边线用构建圆环，并切割刚才用工具构建出来的凹面3.19把切割后的圆环删除3.20用同样方法在听筒部分制作凹面3.21用 构面参数设置如下参照中间凹面的导角方法进行导角3.22在front视图绘制几个听筒圆孔，挤出后对曲面进行剪切把圆孔边线挤出导角得到如下结果3.23壳正面部分基本完成4.1打开隐藏的后壳，用把前后壳join起来4.2选择后壳圆弧部分进行导角4.3结果如下4.4把背部按键制作出来4.5选择整体边线进行导角4.6结果如下5.建模完成。
