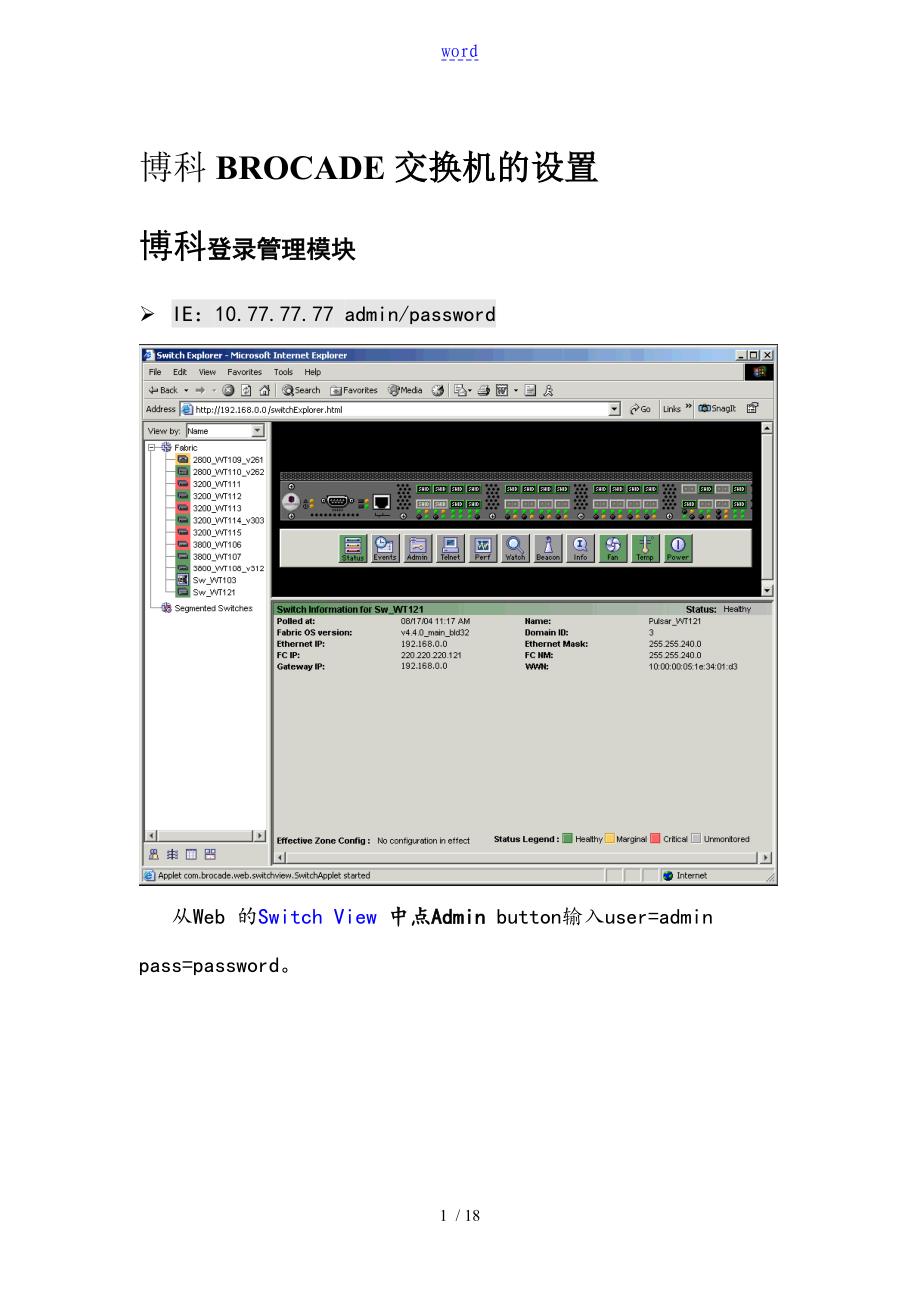

word博科BROCADE交换机的设置博科登录管理模块Ø IE：10.77.77.77 admin/password从Web 的Switch View 中点Admin button输入user=adminpass=passwordConfiguring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max支持6个IP记录系统Log)Firmware Download1. Click the Firmware tab.2. Click the Firmware Download radio button.3. Type the host IP address, user name, password, and fully qualified path to the file name.Configuring a Switch1. Click the Swicth Table2. Switches can be identified by IP address, domain ID, World Wide Name (WWN), 或通过命名来确定3. domain IDs一般是系统自动分配，但也可人工说明4. 在这里可打印系统的配置信息View ReportRebooting the Switch1. Click the Firmware tab2. Click the Fastboot radio button.Configuring Ports〔给Port 命名〕1. 可给每个Ports命名2. 可给每个Ports端口设置Speed3. 可设置Ports的Enable/Disable4. +Port〔通过购置license〕+SPFa) Install the Brocade Ports on Demand licensed product.b) +License Keyc) Enable the ports5. 可改变Port口的距离〔Long Distance〕1) Click the Extended Fabric tab.下载Switch配置信息1. 在Configure中2. 输入Host IP User Name File Name和Password后Apply下载到指定的Server上3. 配置文件也可上传Config DownLoad To Switch〔一样配置一次，下载后上传就可〕下载traceDumpTrace TableZone1. 为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进展管理〔将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias〕2. 一个Alias下放一个应用主机HBA卡联接的Switch上的Port+存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone+ZoneØ 给新命名的Zone+Add Member(+Port),到命名的Zone中〔一般Min是两个Port,一个是存贮的，一个是主机的〕Ø 这样不继的+Zone，到+完为止Create Config并将ZONE参加到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了Ø 将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric ModeØ 需要这个Brocade ExtendedFabrics licenseseØ 这是针对Port设置Long Distance〔当然要有相应的License Key〕级联1. 修改两个交换机的IP和名字2. 把两个交换机的域名改为不同。
3. 连起来就可以用了具体如下：1)2) 输入USER：admin/PASS:password3) 改名DoMain〔Disable〕a) switchdisableb) switch:admin>switch "sw1"(第1台)c) switch:admin>switch "sw2"(第2台)4) 改IPa) SW1：ADMIN>ipAddrSet b)c) ETHERNET IP ADDRESS 192.168.0.1〔管理端口的IP用于接到LAN用WEB可管理，IP根据你的网络自行设定〕d) FIRBIER CHANNEL IP 165.156.138.1〔SAN里的IP，Z自行设定〕网关，缺省就行交换机重启第1交换机完成第2交换机同理改第1个交换机域名：1. sw1:admin>switchdisable2. config3. FABIRC PARAMATERS 输 Y4. DOMAIN ：〔1...239〕3〔自选一个〕5. CTRL+D6. switchenable改第2个，同理 / 。
