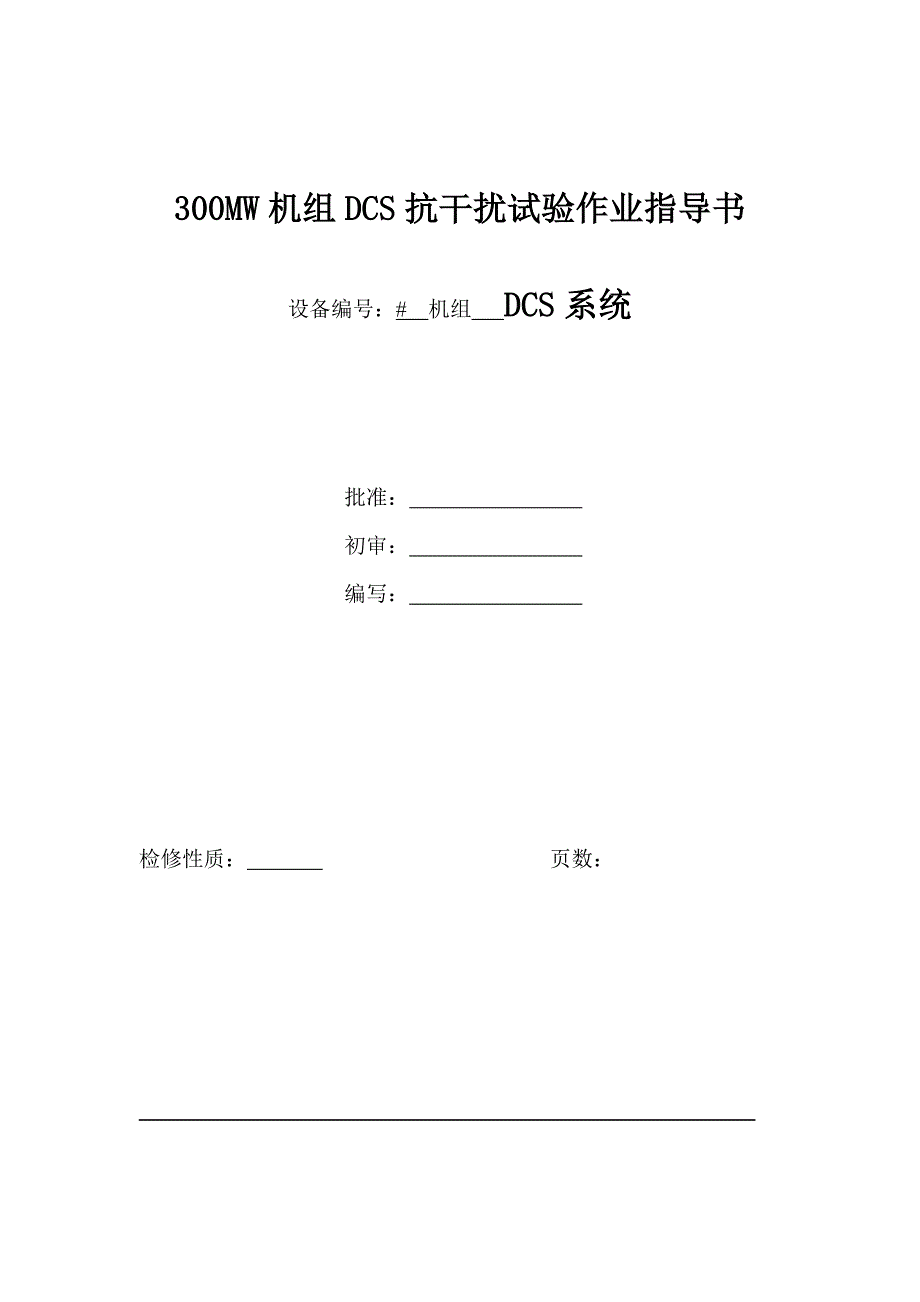

300MW机组DCS抗干扰试验作业指导书设备编号：# 机组 DCS系统 批准： 初审： 编写： 检修性质： 页数： 目 录1.说明 12.目的 13.目标 14.概述 15.引用文件 16.安全技术措施 17.修前准备工序 18.检修工序 19.不符合项报告 110.再鉴定项报告 111.检修报告、项目关闭 112.质量记录 112.1 # 机组 DCS抗干扰试验记录表格 112.2 # 机组 DCS抗干扰试验试验表格 11.说明1.1 本作业指导书适用于300机组的DCS抗干扰试验标准大修或类似于大修性质的抢修1.2本作业指导书需经热工部审核并由生产厂长或总工批准后方可使用。
1.3本作业指导书的使用按照程序编号依次使用，如因设备改变或工艺改变须重新执行1.2规定1.4本作业指导书的计划消耗材料依据《发电设备标准大修材料消耗》1.5本作业指导书的安全措施依据《电业安全工作规程》、《现场安全规程》1.6各工序完成后在□内打“√”2.目的2.1规范检修行为，确保DCS抗干扰试验符合规定要求2.2本试验程序为所有参加本项目的工作人员所必须遵循的质量保证程序2.3本试验程序为所有参加本项目检修的工作人员所必须遵循的质量保证程序2.4为各级质量验收人员、质量管理人员提供参考依据3.目标3.1DCS抗干扰试验全过程无不安全情况发生3.2试验项目验收率、验收合格率达100%，质量总评价优 3.3试验后各设备技术参数符合质量标准要求4.概述4.1 DCS控制系统采用的是美国西屋电气公司的OVATION控制系统，包括模件柜和操作员站，本试验将在DCS间进行抗射频干扰试验，以检查DCS系统抗干扰能力5.引用文件5.1《美国西屋电气公司的OVATION控制系统说明书》6.安全技术措施6.1 安全措施及工作票□ 6.1.1 严格执行《电业安全工作规程》和《现场安全工作规程》有关规定。
□ 6.1.2 严格执行工作票管理制度和，认真办理、验证工作票6.2 技术措施□6.2.1 DCS抗干扰试验必须遵守检修规程和检修工艺纪律7.修前准备工序□7.1分析设备状况，查阅设备台帐、设备缺陷记录、五项监督计划，制定检修措施□7.2与相关专业人员作好联系□7.3开工前，工作负责人要向工作成员详细交待安全措施及注意事项，工作成员必须严格按作业流程进行工作8.试验工序8.1 办理工作票8.2 DCS抗干扰试验8.2.1 根据《火力发电厂分散控制系统验收测试规程DL/T659-1998》7.2抗射频干扰能力的测试：“用功率为5W，频率为400MHz~500MHz的步话机作干扰源，距敞开柜门的分散控制系统机柜1.5米处分散控制系统应正常工作结合实际的有关要求制定本作业指导书；8.2.2 测试范围：采用选定的无线电通讯设备及常用电动工具，在SCS、MCS、DAS三个系统机柜处0.5~1.5米处进行工作，无线电呼叫范围为ETS柜子之间测试时，工作人员在柜柜之间移动8.2.3 检查范围：试验时，应检查的项目如下：8.2.3 .1 模件柜模件工作正常：模件柜MFP及各子模件工作指示正常，电源模件及监视模件工作指示正常；8.2.3 .2 在OIS上翻看相应系统画面，画面上相应设备及监测点正常；8.2.3 .3 在EWS上进入组态，监视正在测试的柜子对应设备及信号，模拟量及开关量信号点均正常，无异常变化；8.2.4 试验完毕后作好有关记录。
8.3 工作票总结9.不符合项报告不符合项报告不符合项1名称：不符合项描述： 工作负责人： 日期：建议采取措施： 审查人： 日期： 编写人： 日期： 热工部 设备科验收： 日期：批准意见： 批准人： 日期：纠正措施的验证班 组 验 收热工部收设备科 验 收年 月 日年 月 日年 月 日批准意见批准人： 日期：10.再鉴定项报告再鉴定（试运、试验）报告再鉴定项名称：再鉴定时间：再鉴定人员：再鉴定项目：实测参数：鉴定结果简述： 负责人： 填写人：验收意见班组质检：日期： 热工部质检：日期：设备科质检：日期：11.检修报告、项目关闭检修报告检修工作情况简述：修后设备状况：修后设备存在问题及解决办法：工作报告 □全面检查 □部分检查□调整□更换□检修□紧固□检查□试验□程序执行填写人： 日期：项 目 关 闭 班 组 验 收热工部验收设备科验收年 月 日年 月 日年 月 日12.质量记录12.1《DCS抗干扰试验记录表格》项目名称DCS抗干扰能力试验设备型号OVATION 制造厂家美国西屋公司检修项目DCS抗干扰能力试验检修性质小修项目负责人 质量控制点W1 H1计划工日1实际工日1开工日期竣工日期总体验收日期序号使用设备质量技术要求控制点1对讲机：一对W1 H12吸尘器：W1 H13手电钻： W1 H14磨光机：W1 H15冲击钻：W1 H1试验人： 日 期：。
