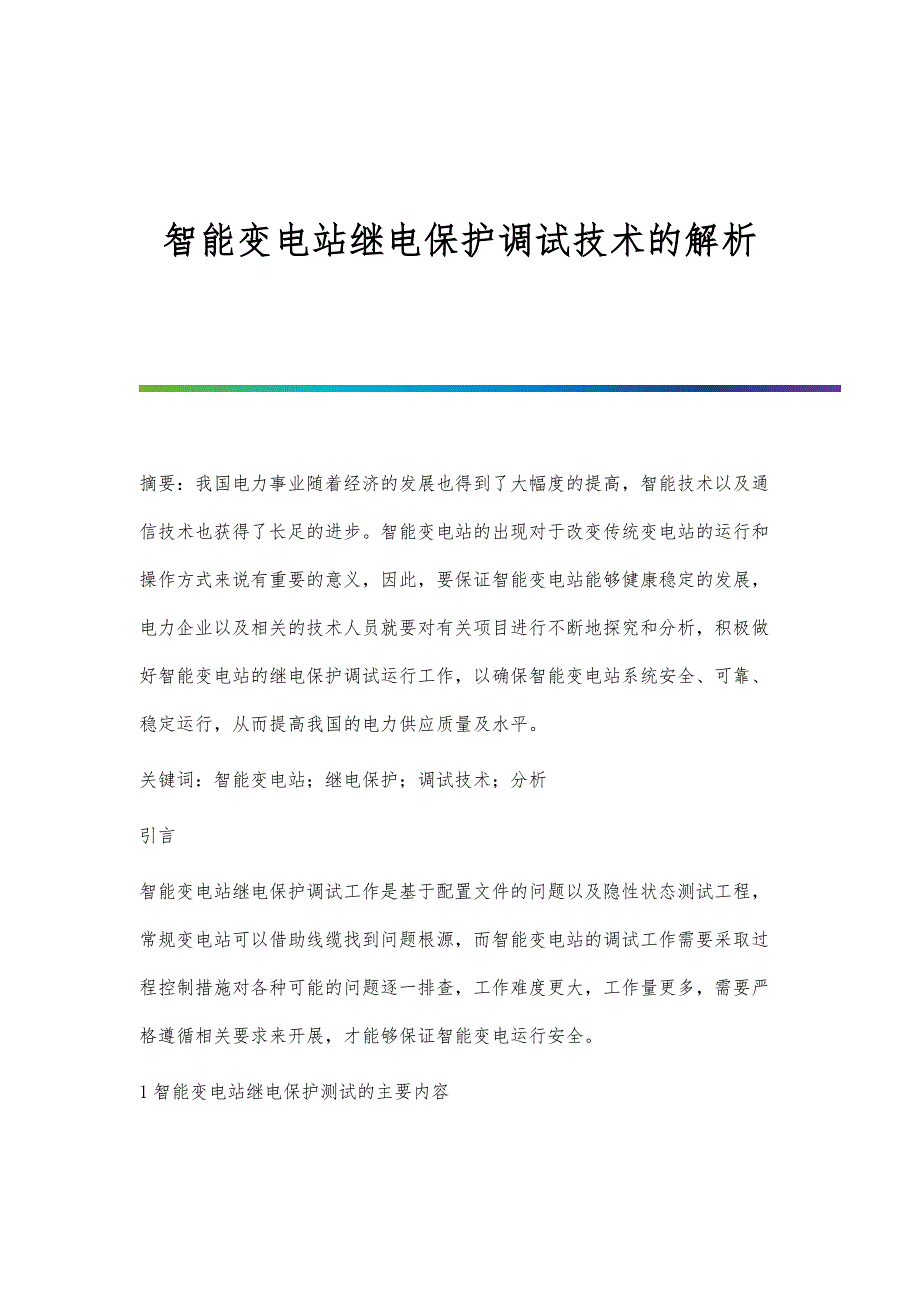

智能变电站继电保护调试技术的解析 摘要：我国电力事业随着经济的发展也得到了大幅度的提高，智能技术以及通信技术也获得了长足的进步智能变电站的出现对于改变传统变电站的运行和操作方式来说有重要的意义，因此，要保证智能变电站能够健康稳定的发展，电力企业以及相关的技术人员就要对有关项目进行不断地探究和分析，积极做好智能变电站的继电保护调试运行工作，以确保智能变电站系统安全、可靠、稳定运行，从而提高我国的电力供应质量及水平关键词：智能变电站；继电保护；调试技术；分析引言智能变电站继电保护调试工作是基于配置文件的问题以及隐性状态测试工程，常规变电站可以借助线缆找到问题根源，而智能变电站的调试工作需要采取过程控制措施对各种可能的问题逐一排查，工作难度更大，工作量更多，需要严格遵循相关要求来开展，才能够保证智能变电运行安全1智能变电站继电保护测试的主要内容根据实践研究可知，智能变电站继电保护系统的主要测试内容为PT装置和保护测控装置，应根据系统的整体运行情况来检测和判定其是否发挥了保护作用，并据此对继电保护装置进行相应调试，以确保运行安全性，具体而言，其测试内容和注意事项为如下分析：1.1PT并列和切换测法，测试主要内容为母联断路器合闸，站控层下发PT并列遥控命令，接受指令的测控装置将其转化为GOOSE指令，再传送给并列合并器DMU800，由其根据GOOSE指令完成母线电压的生成，促使其间隔的电流合并器相连，实现PT并列和切换测试。
该过程中，GOOSE指令容易因外部干扰而无法性向DMU800传输，电流合并器通过间隔电流时容易造成继电保护系统的误动1.2保护装置，测试主要内容为根据合并单元、SV及GOOSE交换机、保护装置、智能终端等装置的运行情况，以继电保护和互感器测试相结合方式，来完成继电保护，在测试智能变电站模块的模拟量时可用电缆输入/输出形式来判定模块数据的合理性这一测试过程中，采用数字化测试仪进行测试，存在多种输入输出模式，应科学选择，且测试仪连接方式繁杂，需要根据继电保护各装置的运行情况进行针对性的选择2智能变电站继电保护调试工作特点2.1现场调试工作量大近些年智能电网理念得到了供电企业的重视，研究人员开始逐渐加大对智能变电站技术的研究未来国家对智能变电站的建设需求也将不断扩大，但是关于智能变电站继电保护调试工作的研究相对较少，虽然已经给出系统的智能变电站继电保护调试方法，但是还要待进一步完善和调整和传统变电站相比，智能变电站建设施工中，现场二次安装工作量更小，但是调试工作量却更大，出厂前和厂家之间的联合调试工作更加繁琐，而且使用光纤代替电缆之后，变电运行所需的各种网络信号代替了复杂的二次回路，需要进一步增强整组传动灵敏度，才能够确保装置之间的逻辑关系正确，导致装置整组传动调试工作量也更大。
2.2技术性能要求高智能变电站的设备技术先进，集成程度更高，因此在调试工作中发现异常情况，不能再使用传统的电缆二次回路检修方法解决问题，而是需要多方协调沟通配合，调试问题的处理难度更高，工作更加繁琐智能变电站是一种无人值守变电站，因此变电运行需要接受远程控制，对变电站的远动响应与配合能力的要求也更高，站内、站-站以及站上传信息量不断增加，对信息网络系统的运行性能要求也更加严格，综合考察智能变电站建设运行实际情况，从整体上对智能变电站继电保护调试工作进行分析，对智能变电站的建设与运行管理工作的开展有较高指导价值3智能变电站中继电保护调试方法3.1保护装置元件的调试在进行智能变电站的保护装置原件的调试前，首要任务是对相关设备进行细致的检查工作，要明确各类插件的损坏状况，压板是否松动等各项准备工作，保证智能变电站的继电保护系统处于良好的运行状态，并对智能变站设备的直流回路绝缘进行检查，切断电源，拔出逻辑与案件，直观的观察电压电路的数据，将检测的数据进行回收，分别接入交流电压和交流电流观察采样数据值，控制数据误差在预期范围，并展开模拟实验，保证数据的真实性和准确性，保证系统调试的科学性与安全性。
要针对变电站具体的运行情况采取合理的安全措施，对母线的安全隔离措施调试，通过控制母差装置来合并单元，并进行数据采样，在此过程中，要保证母线差动保护装置可以正常进行数据传输，避免对智能变电站继电保护系统的运行造成影响，从而完成对智能变电站继电保护安全隔离措施的调试工作当所有的相关设备的检查工作完成后，要对保护定值进行校验工作下一步则进行光纤通道的联调，确保光纤通道连接正常，指示灯为熄火状态，而且无异常警告，先对侧电流和差流进行检测，之后对两侧设备纵联差动保护功能进行联调3.2通道调试通道调试之前首先要判断通道的工作状态，观察光纤通道的运行情况，确保光纤完整良好，如果纵联通道检查一切正常，异常灯将处于熄灭状态，其他相关通道状态计数结果也将保持恒定调试之前要清洁处理所调试光纤，并对设备接地情况进行仔细检查，接地良好，方可根据各种要求接线，要注意将不同接地网正确分开调试通道是指对光纤通道运行情况的检查和调试，通过观察光纤通道内装置的发功功率和通道插件标称值情况，判断光纤是否工作正常在测量光纤收信率时，同时也要测定收信裕度，在通信内时钟设置本侧和对侧的统一识别码，如果装置内纵联通道无异常告警信号，则表明光纤通信正常。
继电保护装置入量通道测试可以使用智能化继电保护校验仪进行，检查线路保护情况，找寻保护装置内部必要开入信息，首先检查校验仪配置情况，确认无异常问题后，检查光网口灯状态，指示灯持续闪烁，表明硬件接口数据传输正常，此时可继续检查模型文件配置，找到线路出口节点后，检查母差文件是否在模型出口位置有相同跳闸数据集特殊设备保护装置有特殊要求，需要仔细检查GOOSE基本参数，同时仔细查看数据集名称，发现异常情况，就有可能导致开入闭锁显示不正常3.3GOOSE调试设备的菜单栏调试工作之前，要对GOOSE的通信状态和报文统计进行配置GOOSE调试的发送功能可以支持8个发送模块同时发送，配置多个发送压板进行调试，最多到12个若在调试过程中对应的发送压板退出使用，那么相关的GOOSE发送信息需要进行清零另外，GOOSE不仅具备发送功能，接收功能也很优秀GOOSE的连线功能在智能变电站的继电保护系统中属于重要功能，可以采取硬电缆的连接方式，将所采集到的数据和信号打包成数据包对外传输，智能变电站的接收方可以收取其中的信号，需要事先配置好外部和内部的信号规则结束语随着社会经济的不断发展，信息化、智能化时代已经来临，智能变电站的应用，对于提高电力系统供电环节的可靠性以及安全性都有很大的作用。
智能变电站是综合多种先进技术为一体的系统，所以其对变电站系统的安全性要求也极高继电保护是提高变电站运行安全性能的主要途径，所以要对智能变电站的继电保护系统的调试以及检测方法进行分析及完善，以求达到更好的继电保护效果Reference:[1]韩鹏元.智能变电站继电保护调试方法及其应用研究[J].中小企业管理与科技(中旬刊),2017(02):165-166.[2]区均方.智能变电站继电保护调试技术的研究[J].通讯世界,2017(10):164-165.[3]杨亚峰.智能变电站继电保护调试方法研究[J].中国高新区,2017(10):94.[4]罗劲松.分析智能变电站继电保护调试方法及其应用[J].信息通信,2017(07):281-282. -全文完-。
