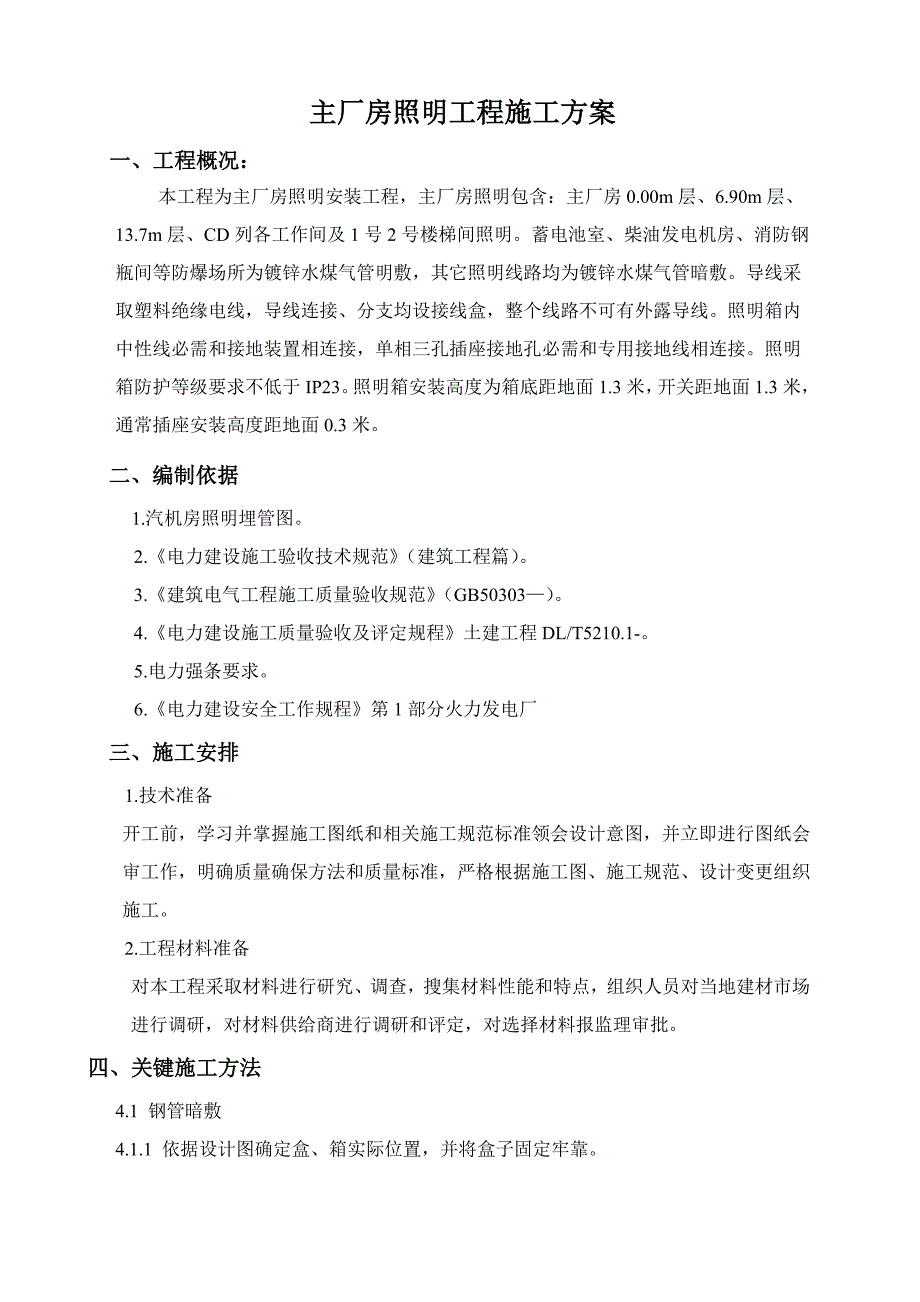

主厂房照明工程施工方案一、工程概况： 本工程为主厂房照明安装工程，主厂房照明包含：主厂房0.00m层、6.90m层、13.7m层、CD列各工作间及1号2号楼梯间照明蓄电池室、柴油发电机房、消防钢瓶间等防爆场所为镀锌水煤气管明敷，其它照明线路均为镀锌水煤气管暗敷导线采取塑料绝缘电线，导线连接、分支均设接线盒，整个线路不可有外露导线照明箱内中性线必需和接地装置相连接，单相三孔插座接地孔必需和专用接地线相连接照明箱防护等级要求不低于IP23照明箱安装高度为箱底距地面1.3米，开关距地面1.3米，通常插座安装高度距地面0.3米二、编制依据 1.汽机房照明埋管图 2.《电力建设施工验收技术规范》（建筑工程篇）3.《建筑电气工程施工质量验收规范》（GB50303—）4.《电力建设施工质量验收及评定规程》土建工程DL/T5210.1- 5.电力强条要求6.《电力建设安全工作规程》第1部分火力发电厂三、施工安排1.技术准备 开工前，学习并掌握施工图纸和相关施工规范标准领会设计意图，并立即进行图纸会审工作，明确质量确保方法和质量标准，严格根据施工图、施工规范、设计变更组织施工2.工程材料准备对本工程采取材料进行研究、调查，搜集材料性能和特点，组织人员对当地建材市场进行调研，对材料供给商进行调研和评定，对选择材料报监理审批。
四、关键施工方法4.1 钢管暗敷4.1.1 依据设计图确定盒、箱实际位置，并将盒子固定牢靠4.1.2 电线管路沿最近线路敷设并应降低弯曲，管子离表面净距不应小于15mm，依据现场情况加工好多种盒和管弯钢管煨弯采取冷煨法，当管子管径为20mm及以下时，用手扳煨管器，管径为25mm以上时，使用液压煨管器管子断口处应平齐不歪斜，刮锉光滑、无毛刺4.1.3 管路连接采取套管连接，套管长度为连接管径1.5～3倍，连接管口对口处应在套管中心当管路超出下列长度，应加装接线盒，其位置应便于穿线：无弯时，30m；有一个弯时，20m；有二个弯时，15m4.1.4 盒、箱开孔应整齐并和管径相吻合严禁管口露出盒、箱应小于5mm，有锁紧螺母者和锁紧螺母平，露出锁紧螺母丝扣为2～4扣4.1.5将堵好盒子固定牢后敷管，管路每隔1m左右用铅丝绑扎牢4.2 钢管明敷4.2.1明配管弯曲半径通常大于管外径6倍，如有一个弯时应大于管外径4倍4.2.2依据设计首先测出盒箱和出线口正确位置，然后根据安装标准固定点间距要求确定支、吊架具体位置，固定点距离应均匀，管卡和终端、转弯中点、电气器具或箱盒边缘距离为150～500mm钢管中间管卡最大距离：Φ15～Φ20时为1.5m，Φ25～Φ32时为2m。
4.2.3 敷管时，先将管卡一端螺丝拧进二分之一，然后将管敷设在管卡内，逐一拧牢4.2.4明装箱盒安装应牢靠平整，开孔整齐并和管径相吻合，要求一管一孔钢管进入灯头盒、开关盒、接线盒及配电箱时，露出锁紧螺母丝扣为2～4扣4.3 管内穿线4.3.1 依据设计图要求选择导线相线、零线及保护地线颜色应加以区分，用红色做相线，黄、绿颜色导线做保护地线，黑颜色导线做零线4.3.2 钢管内穿线通常采取Φ1.2～Φ2.0毫米钢丝先将钢丝一端弯成不封口圆圈，在利用穿线器将带线穿入管路内，在管路两端均应留有10～15厘米余量在管路较长或转弯较多时，能够在敷设管路同时将带线一并穿好穿带线受阻时，应用两根钢丝同时搅动，使两根钢丝端头相互钩绞在一起，然后将带线拉出4.3.3 清扫管路灰尘、泥水等物将布条两端牢靠绑扎在带线上，两人往返拉动带线，将管内杂物清除4.3.4 放线前应依据施工图，对导线规格、型号进行查对放线时导线应置于放线架上4.3.5 剪断导线时，导线预留长度按不一样情况考虑：接线盒、开关盒、插销盒和灯头盒内导线预留长度为15厘米；配电箱内导线预留长度应为配电箱体周长1/2公用导线在分支处，可不剪断导线而直接穿过。
4.3.6 钢管在穿线前，应首先检验各个管口护口是否齐整，当管路较长或转弯较多时，要在穿线同时往管内吹入适量滑石粉两人穿插线时，应配合协调一拉一送4.3.7 同一交流回路导线必需穿同一管内不一样回路、不一样电压和交流和直流导线不得穿入同一管内一根管内最多能穿三根导线4.3.8 导线在变形缝处，赔偿装置应活动自如，导线应留有一定余度4.3.9 导线接头不能增加电阻值，受力导线不能降低原机械强度、原绝缘强度4.3.10 通常4mm2以下导线标准上使用剥削钳但使用电工刀时，不许可刀在导线周围转圈剥削绝缘层方法4.4 灯具安装4.4.1依据灯具安装场所，检验是否符合要求4.4.2灯内配线应符合设计要求及相关要求；穿入灯箱导线在分支连接处不得承受额外应力和磨损，多股导线端头需盘圈、涮锡；灯箱内导线不应过于靠近热光源，并应采取隔热方法；使用螺口灯头时，相线必需压在灯总柱上4.4.3日光灯安装：依据灯具安装高度，在灯箱进线孔处应套上软塑料管以保护导线，压入灯箱内端子板（瓷接头）内将灯具导线和灯头盒中甩出电源线连接，并用粘塑料带和黑胶布分层包扎紧密理顺接头扣于法兰盘内法兰盘（吊盒）中心应和塑料（木）台中心对正，用木螺丝将其拧牢靠。
将灯具反光板用螺丝固定在灯箱上，调整好灯脚，最终将灯管装好嵌入式荧光灯安装：依据灯具和吊顶内接线盒之间距离，进行断线及配制金属软管，但金属软管必需和盒、灯具可靠接地金属软管长度不得大于1.2m，假如采取阻燃喷塑金属软管可不做跨接地线金属软管连接必需采取配套软管接头和接线盒及灯箱可靠连接，吊顶内严禁有导线明露4.4.4吸顶灯安装：依据设计图确定出吸顶灯位置，将吸顶灯紧贴建筑物表面，吸顶灯灯箱应完全遮盖住灯头盒对着灯头盒位置打好进线孔，将电源线甩出灯箱，在进线处应套上塑料管以保护导线找好灯头盒螺孔位置，在灯箱底板上用电钻打好孔，用螺丝拧牢靠，在灯头箱另一端应使用胀管螺栓加以固定灯箱固定好后，将电源线压入灯箱内端子板（瓷接头）上把吸顶灯反光板固定在灯箱上，并将灯箱调整顺直，最终把吸顶灯装好4.4.5 光带安装：依据灯具外型尺寸确定其支架支撑点，再依据灯具具体重量，经过认真核实，选择支架型材制成支架，做好后依据灯具安装位置，用预埋件或胀管螺栓把支架固定牢靠，将光带灯箱用螺丝固定在支架上，再将电源线引入灯箱和灯具导线连接并包扎紧密调整各个灯口和灯脚，装上灯泡和灯管，上好灯罩，最终调整灯具边框应和顶棚面装饰直线平行。
假如灯具对称安装，其纵向中心轴线应在同一直线上，偏斜不应大于5毫米4.4.6 壁灯安装：依据灯具外型选择适宜木台或木板，把灯具摆放在上面，四面留出余量要对称然后用电钻在木板上开好出线孔和安装孔，在灯具底板上也要开好安装孔，将灯具灯头线从木台（板）出线孔中甩出，在墙壁上灯头盒内接头并包扎严密将接线塞入盒内，把木台（板）对正灯头盒，贴紧墙面，可用螺丝将木台直接固定在盒子耳朵上；如用木板就应该用胀管固定调整木台（板）使其平整不歪斜，再用螺丝将灯具拧在木台或木板上，最终配好灯泡、灯伞或灯罩4.5 开关、插座安装开关距地面高度为1.3m，距门边为15～20cm开关不得置于单扇门后，开关位置应和灯位相对应，灯具相线应经开关控制插座安装高度生产车间为1.5m，办公室和通常室内为0.3～1.5m同一室内安装插座高低差不应大于5mm，必需按插座上标明相、零、地线位置接线，暗装开关、插座面板应和墙面平安装时先将盒内甩出导线留出维修长度，消出线芯，将独芯导线芯直接插入开关、插座面板接线孔内，用顶丝压紧，注意线芯不得外露，然后将开关或插座推入盒内，用配套螺丝固定牢靠，固定时要使面板端正4.6 配电箱安装配电箱应按设计要求安装在安全、干燥、易操作场所。
暗装配电箱底距地面1.3m，依据预留孔洞尺寸现将箱体找好标高及水平尺寸，将箱体固定好，然后用水泥砂浆填实周围并抹平齐，待水泥砂浆固定后再安装盘面和贴脸如箱底和外墙平齐时，应在外墙固定金属网后再做墙面抹灰不得在箱底板上抹灰安装盘面要求平整，周围间隙均匀对称，贴脸（门）平正，不歪斜，螺丝垂直受力均匀配电箱应安装在安全、干燥、易操作场所，配电箱内配线应排列整齐，并绑扎成束，压头牢靠可靠，配电箱上电气器具应牢靠、平整、间距均匀、启闭灵活、铜端子无松动，零部件齐全依据设计要求找出配电箱位置，并根据箱外形尺寸进行弹线定位，确定固定点位置，用电锤在固定点位置钻孔，孔大小应刚好将金属膨胀螺栓胀管部分埋入墙内，将配电箱调整平直后固定管线入箱后，将导线理顺，分清支路和相序，绑扎成束，剥削导线端头，逐一压在器具上进出配电箱导线应留有合适余度4.7 通电试运行灯具、开关、插座、配电箱安装完成，且各条支路绝缘电阻摇测合格后，方许可通电试运行，此时将配电箱卡片框内卡片填写好部位，编上号通电后应仔细检验灯具控制是否灵活正确，开关和灯具控制次序应相对应检验插座接线是否正确，其漏电开关动作应灵活可靠，假如发觉问题须先断电，然后查找原因进行修复。
4.8 GB50303-建筑电气工程施工质量验收规范强制性条文3.1.7 接地(PK)或接零(PEN)支线必需单独和接地(PK)或接零(PEN)干线相连接，不得串联连接 14.1.2 金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm钢导管不得套管熔焊连接 15.11 三相或单相交流单芯电缆，不得单独穿于钢导管内 19.1.2 花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm大型花灯固定及悬吊装置，应按灯具重量 2倍做过载试验19.1.6 当灯具距地面高度小于2.4m时，灯具可靠近裸露导体必需接地(PE)或接零(PEN)可靠，并应有专用接地螺栓，且有标识 21.1.3 建筑物景观照明灯具安装应符合下列要求： 1每套灯具导电部分对地绝缘电阻值大于2MΩ； 2在人行道等人员来往密集场所安装落地式灯具，无围栏防护，安装高度距地面2.5m以上； 3金属构架和灯具可靠近裸露导体及金属软管接地(PE)或接零(PEN)可靠，且有标识22.1.2 插座接线应符合下列要求： 1单相两孔插座，面对插座右孔或上孔和相线连接，左孔或下孔和零线连接；单相三孔插座，面对插座右孔和相线连接，左孔和零线连接；2单相三孔、三相四孔及三相五孔插座接地(PE)或接零(PEN)线接在上孔。
插座接地端子不和零线端子连接同一场所三相插座，接线相序一致 3接地(PE)或接零(PEN)线在插座间不串联连接 24.1.2 测试接地装置接地电阻值必需符合设计要求五、资源计划1.施工机具 施工机具及仪器一览表序号机具名称状态数量1煨管器良好22电锤良好23绝缘摇表良好14兆欧表良好15切割机良好12.操作工人 施工人员选择有工程经验人员拟选择操作工人如表工 种电工力工人 数56备 注持证上岗六、质量、技术、安全、文明施工确保方法6.1质量确保方法及要求6.1.1建立现场质保体系加强现场管理6.1.2立即编制各专业、专题施工方案及技术交底书，认真向班组宣讲及技术交底6.1.3现场设专职质检员，班组设兼职质检员，对施工每一个分项工程进行检验、评定质量等内容6.1.4 确保按图施工，按规程操作，按施工及验收规范、质量评定标 准进行检验，控制好每一个分项工程质量6.1.5 现场设专职材料员，把好原材料、配件、设备进场质量验收关，不合格不予进场，不准使用6.1.6制订出各项工程细部处理方法，搞好全。
